Características destacadas

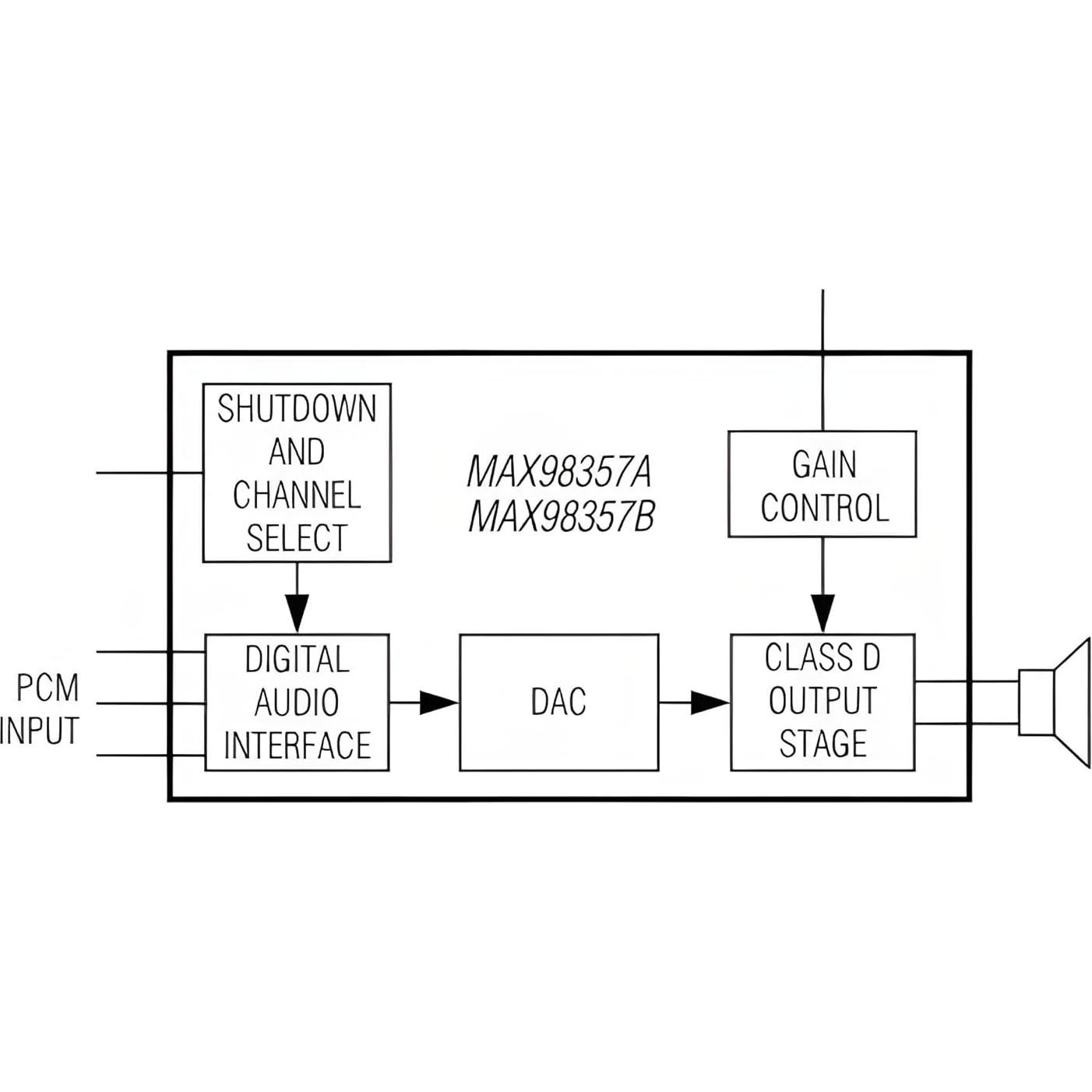

• Los MAX98357A/MAX98357B son amplificadores de potencia Clase D de entrada de modulación por pulso digital (PCM) que proporcionan rendimiento de audio Clase AB con eficiencia Clase D. Estos circuitos integrados ofrecen cinco configuraciones de ganancia seleccionables (3dB, 6dB, 9dB, 12dB y 15dB) en modo I 2 S/justificado a la izquierda configurado por una única entrada de selección de ganancia y una ganancia fija de 12dB en modo TDM.
• La interfaz de audio digital es altamente flexible con el MAX98357A soportando datos I 2 S y el MAX98357B soportando datos justificados a la izquierda. Ambos circuitos integrados soportan datos multiplexados por división de tiempo (TDM) de 8 canales. La interfaz de audio digital acepta tasas de muestreo especificadas entre 8kHz y 96kHz para todos los formatos de datos soportados. Los circuitos integrados pueden configurarse para producir una salida de canal izquierdo, canal derecho, o (izquierda/2 + derecha/2) a partir de los datos de entrada estéreo.
• Los circuitos integrados también cuentan con una tolerancia a jitter de banda ancha muy alta (12ns típico) en BCLK y LRCLK para proporcionar una operación robusta. La limitación de emisiones activas, la limitación de tasa de borde y la circuitería de control de sobreimpulso reducen en gran medida la EMI. Un esquema de modulación de espectro expandido sin filtro elimina la necesidad de filtrado de salida que se encuentra en dispositivos Clase D tradicionales y reduce la cantidad de componentes de la solución.
• Operación de Suministro Único (2.5V a 5.5V). 3.2W Potencia de Salida en 4Ω a 5V. 2.4mA Corriente de Reposo. 92% Eficiencia (R L = 8Ω, P OUT = 1W). 25µV Ruido de Salida RMS (A V = 15dB). Bajo 0.015% THD+N a 1kHz. No se Requiere MCLK. Tasas de Muestreo de 8kHz a 96kHz. Soporta Salida Izquierda, Derecha, o (Izquierda/2 + Derecha/2). Control Sofisticado de Tasa de Borde Permite Salidas Clase D Sin Filtro. 77dB PSRR a 1kHz.
• Baja Susceptibilidad a RF Rechaza Ruido TDMA de Radios GSM. Extensa Circuitería de Reducción de Clicks y Pops. Robusta Protección contra Cortocircuitos y Térmica. Disponible en Paquetes que Ahorran Espacio: 1.345mm x 1.435mm WLP (0.4mm Pitch) y 3mm x 3mm TQFN.
