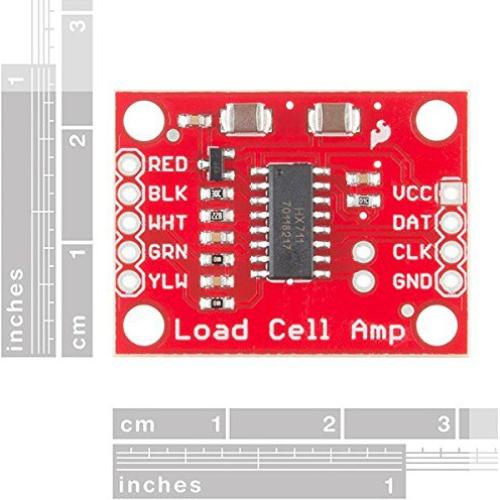

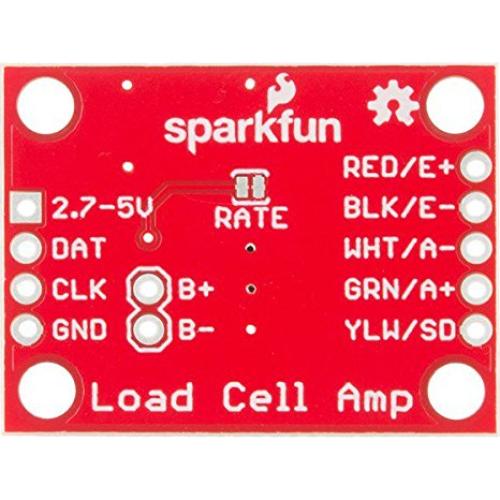

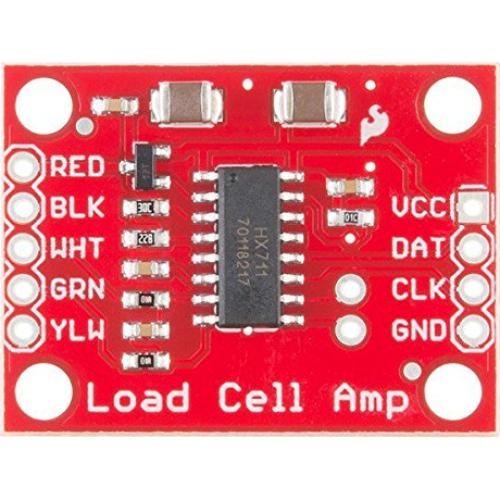

El amplificador de célula de carga es una pequeña placa de conexión para el IC HX711 que te permite leer fácilmente células de carga para medir peso. Al conectar el amplificador a tu microcontrolador, podrás leer los cambios en la resistencia de la célula de carga y con algo de calibración podrás obtener mediciones de peso muy precisas. Esto puede ser útil para crear tu propia balanza industrial, control de procesos o simple detección de presencia. El HX711 utiliza una interfaz de dos hilos (Reloj y Datos) para la comunicación. Cualquier pin GPIO de microcontrolador debería funcionar y se han escrito numerosas bibliotecas que facilitan la lectura de datos del HX711. Consulta la guía de conexión a continuación para más información. Las células de carga utilizan un puente de Wheatstone de cuatro hilos para conectarse al HX711. Estos suelen estar coloreados en ROJO, NEGRO, BLANCO, VERDE y AMARILLO. Cada color corresponde a la codificación de colores convencional de las células de carga: Rojo: (Excitación+ o VCC) Negro: (Excitación- o GND) Blanco: (Amplificador+, Señal+ o Salida+) Verde: (A-, S- o O-) Amarillo: (Blindaje) El pin AMARILLO actúa como una entrada opcional que no está conectada al galga de deformación, pero se utiliza para conectar a tierra y proteger contra EMI (interferencia electromagnética) externa. Ten en cuenta que algunas células de carga pueden tener ligeras variaciones en la codificación de colores.
