Controlador de Motor Eléctrico Sin Escobillas RioRand 350W 6-60V

Name: Controlador de Motor Eléctrico Sin Escobillas RioRand 350W 6-60V
Brand: RioRand
SKU: B09TZQN1JC
Price: 59999 ARS
Availability: InStock
Rating: 4.0 (216 reviews)

1 / 9

Ver más productos marca RioRand

50 vendidos

Controlador de Motor Eléctrico Sin Escobillas RioRand 350W 6-60V

4,0

(216 opiniones)

$59.999

+ impuestos: $12.600

Llega a domicilio entre el 8 y el 13 de feb

Variante elegida

Cantidad:

Compra protegida
Envío a todo el país
Garantía de entrega

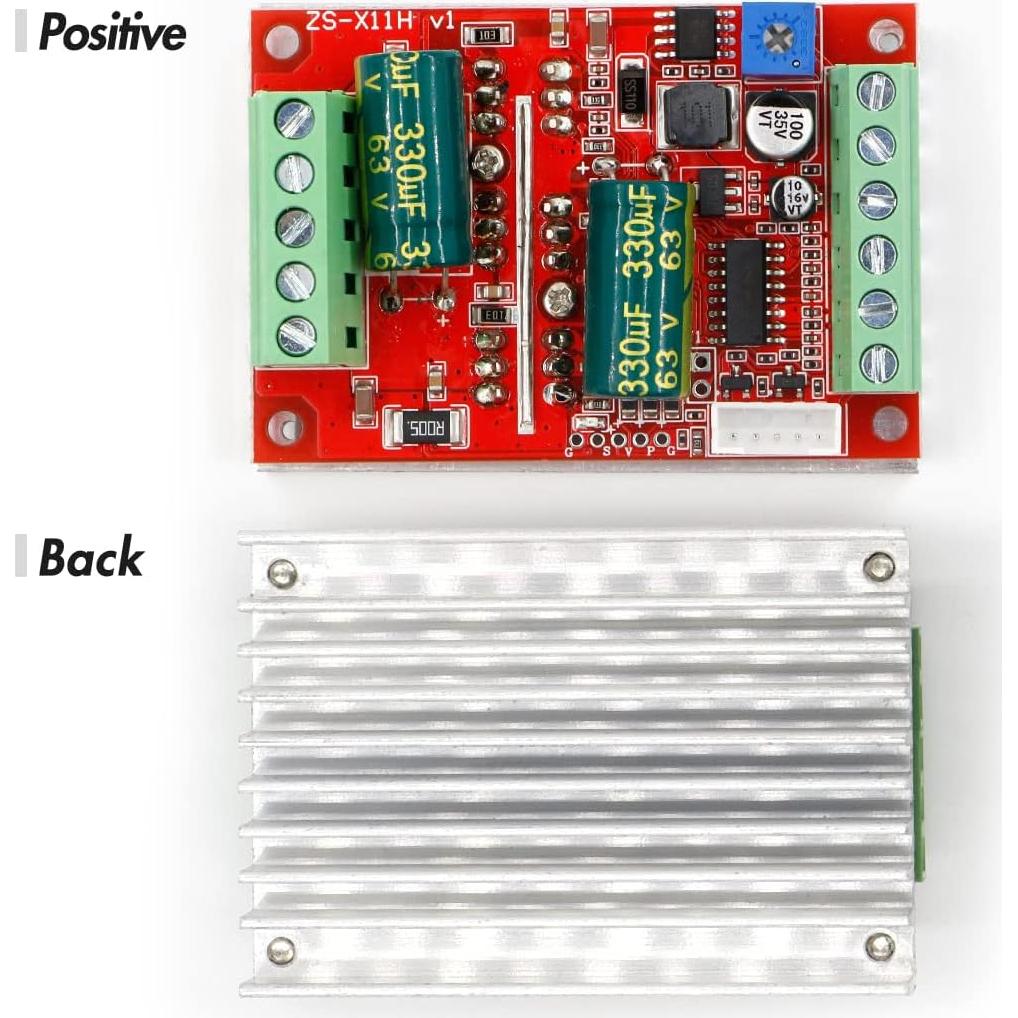

Características destacadas

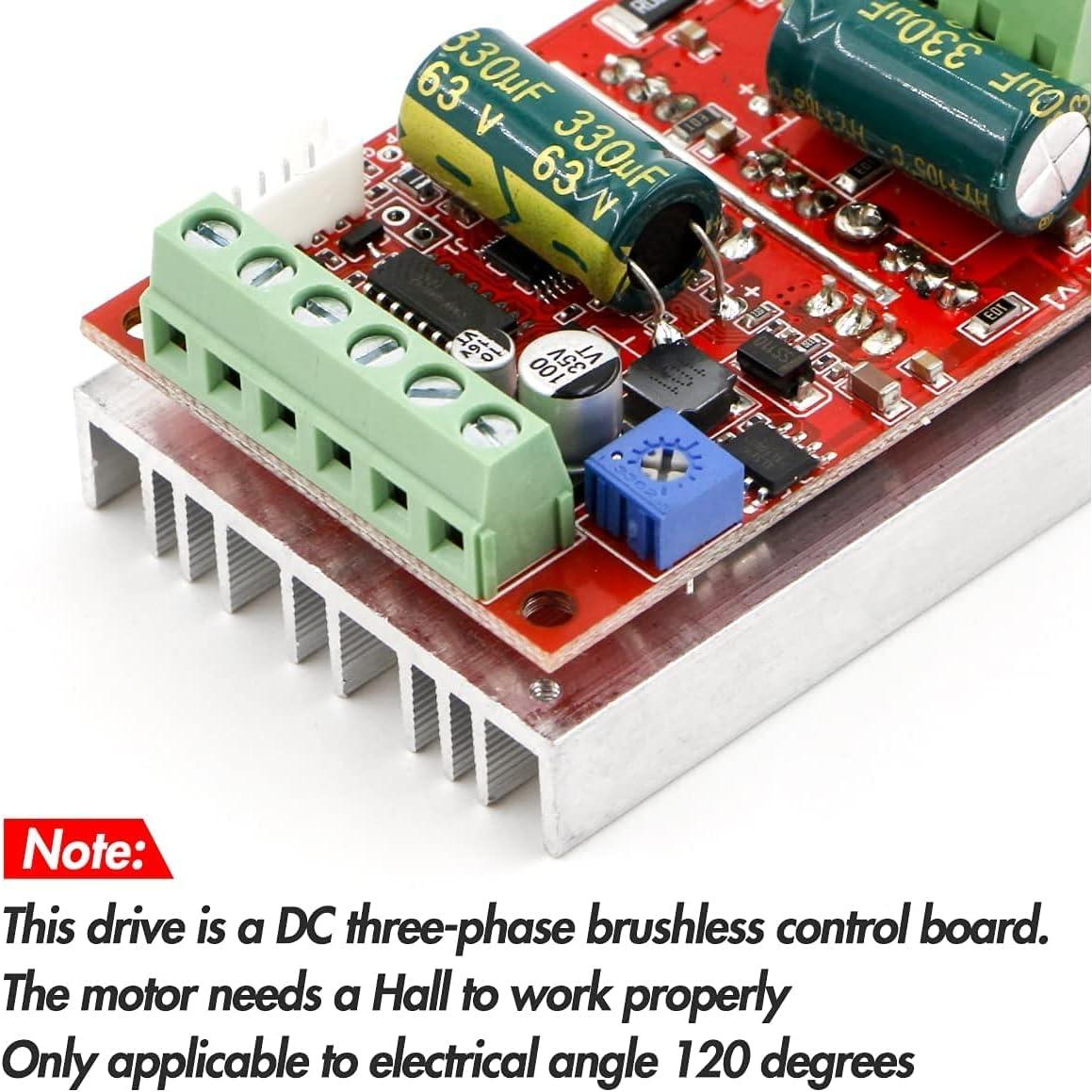

Controlador de motor sin escobillas de corriente continua de tres fases con Hall, necesita motor con Hall para funcionar correctamente. Placa de controlador de motor sin escobillas, PLC de alta potencia. Este controlador es solo para motor sin escobillas de corriente continua con Hall con ángulo eléctrico de 120 grados.
Nueva actualización BLDC de voltaje amplio 6-60V de alta potencia 350W, controlador sin escobillas de corriente continua de tres fases con Hall, soporte PLC control de volumen táctil 0-5V, soporte control PWM amplitud 2.5-5V.
El circuito de alimentación de la placa principal sin fusible, puede ser agregado (por usted mismo), los terminales positivo y negativo de la fuente de alimentación causarán daños permanentes a algunos de los chips en la placa (ni siquiera por unos segundos con alta corriente)
Salida de motor para protección de sobrecorriente de muestreo, debido a que la corriente de alimentación del módulo es muy grande. No causar artificialmente un cortocircuito en la operación normal del módulo, un cortocircuito dañará el tubo. Prueba de máquina de cableado para prueba de baja corriente y bajo voltaje, exitosa luego a través de alta corriente y alto voltaje. Módulo de placa desnuda, prestar atención al aislamiento del cable al cablear, prohibir alta tensión tocar la placa.
No conectar el voltaje, corriente, fase de potencia del módulo obvio y controlador que no coincidan o estén lejos del motor para evitar daños "inexplicables".

Opiniones de compradores

4,0

216 opiniones

59%

14%

11%

12%

Selcuk

Funciona genial. Aún no lo he llevado al límite, pero a unos 100 vatios no se siente ningún calor.

Amazon Customer

Me llevó un poco de tiempo entender el cableado. Pude abrir mi motor de buje de 36V y leer claramente las etiquetas, pero no correspondían al controlador del motor. Tuve que hacer un puente en el Jumper. En cuanto a hacerlo funcionar con un Arduino: - Usé un Arduino Nano para probar. - Utilicé la biblioteca PWM.h para establecer la frecuencia del pin en 20khz. - Conecté un pin de Arduino a la línea "DIR" y configuré el pin en "HIGH" o "LOW" para adelante y reversa. - Usé las conexiones "G" (Tier

John

Este controlador funcionó muy bien desde el principio para mí. Movió un motor de 24V 6A con facilidad. Sin problemas de calor y con alto torque. Si vas a usar el modo PWM para controlar la velocidad, asegúrate de quitar el jumper al lado del potenciómetro de velocidad en la placa del controlador. Si no fuera por un par de inconvenientes, le habría dado 5 estrellas. Inconvenientes: Los controladores se apagan en modo PWM después de unos segundos conectados a la alimentación de +5V, y luego no se

Ferhat O.

El motor está girando bien; sin embargo, no se puede cambiar la dirección de giro. El motor está zumbando y no gira cuando activas el terminal DIR cortocircuitándolo con GND, como sugiere el fabricante. Como ingeniero electrónico, probé de todo, pero no tuve suerte. Intenté hablar con el fabricante, pero seguían enviando la misma información mencionada en la descripción del producto.

Jackie D Hanson

Tengo la versión con sensor Hall. Pasé mucho tiempo buscando el orden correcto del cableado de fases. Pero la parte más difícil fue hacer que el PWM funcionara. Primero: Se necesita el jumper, el mío solo tenía almohadillas de soldadura, así que soldé pines y puse el jumper. Consulta la imagen vinculada a este producto. Segundo: Las pequeñas almohadillas de 5 pines en el mismo lado que el jumper, el Vcc y Gnd son los mismos que el terminal de tornillo (para el potenciómetro). Necesitarás soldar

Descripción

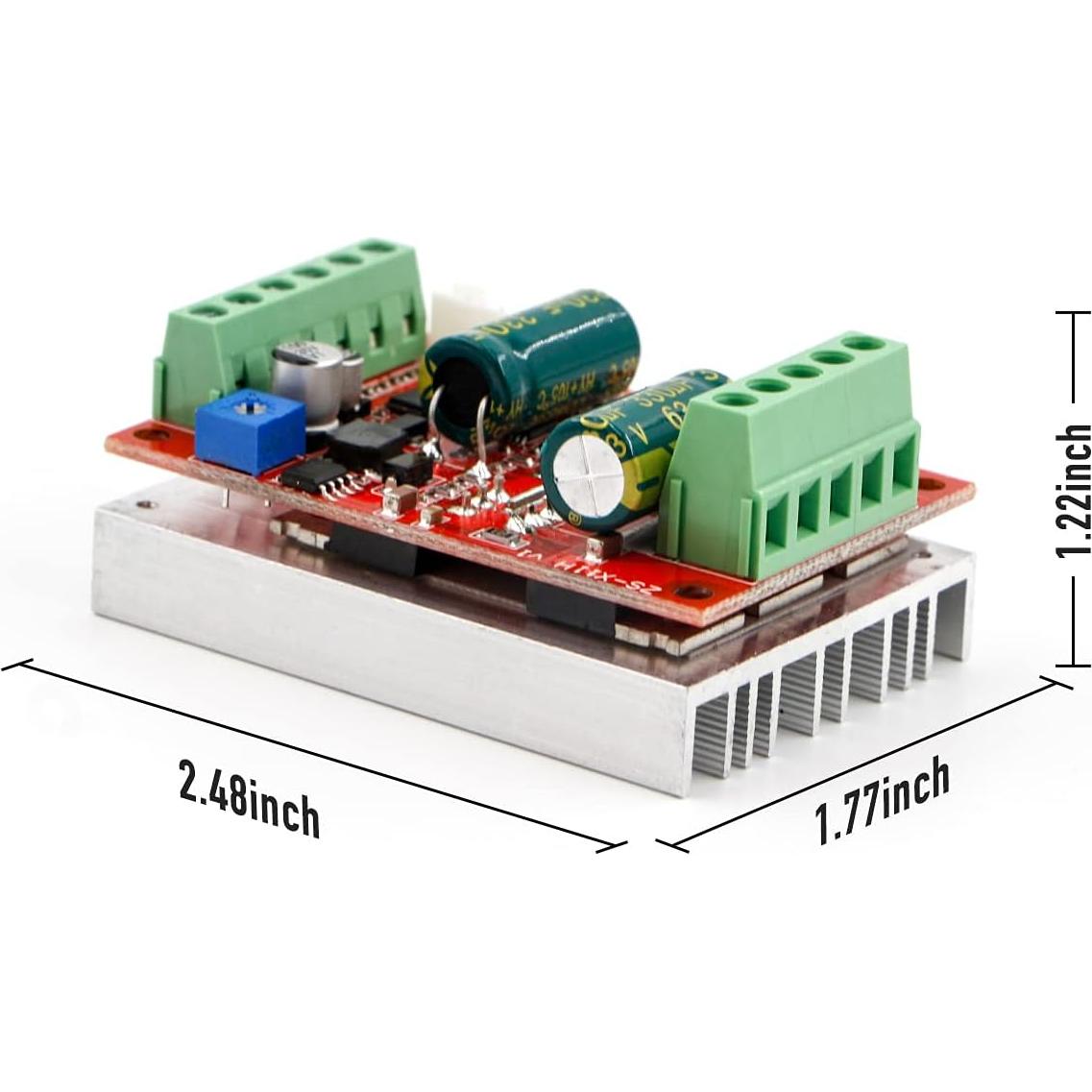

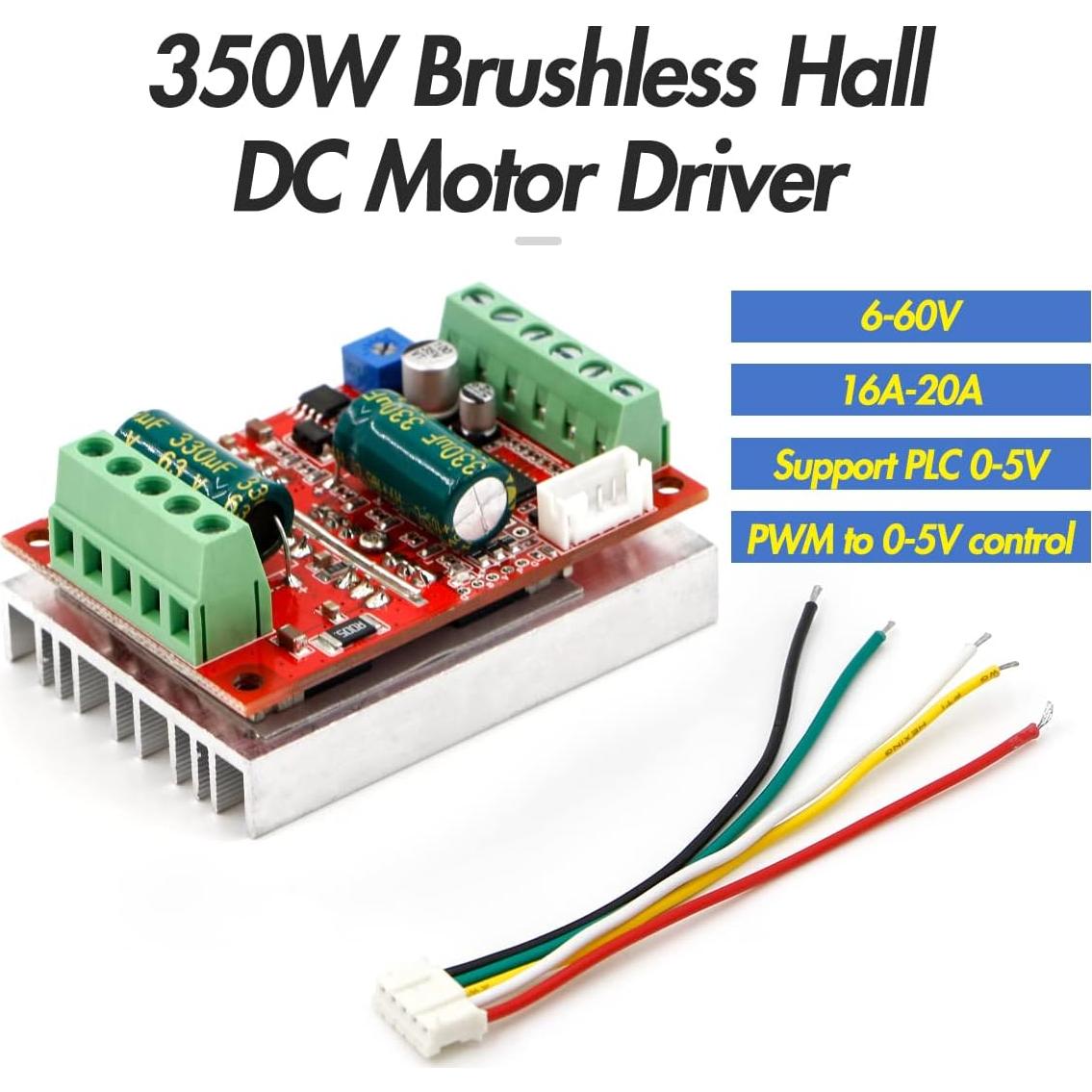

Voltaje de trabajo: 6-60V (límite 60V dejar un margen para uso)
Corriente de operación: nominal 16A pico 20A
Potencia: nominal 200-300W pico 350W (dejar un margen para fortalecer la disipación de calor al usar gran potencia)
Protección contra sobrecorriente: Sí
Nota:
1. Debido a que la rotación hacia adelante y hacia atrás no tiene retardo en la conmutación dura, y el freno tendrá un gran impacto, por lo que no se pueden operar estas dos funciones a alta velocidad de voltaje, la operación forzada puede dañar el tubo de potencia y el chip, se necesita reducir el control de velocidad del acelerador a 50% o menos antes de la operación.
2. El voltaje máximo (60V) y la potencia máxima (350W) marcados en este módulo son los parámetros límite bajo condiciones específicas, por lo que la aplicación real debe dejar un margen para uso.

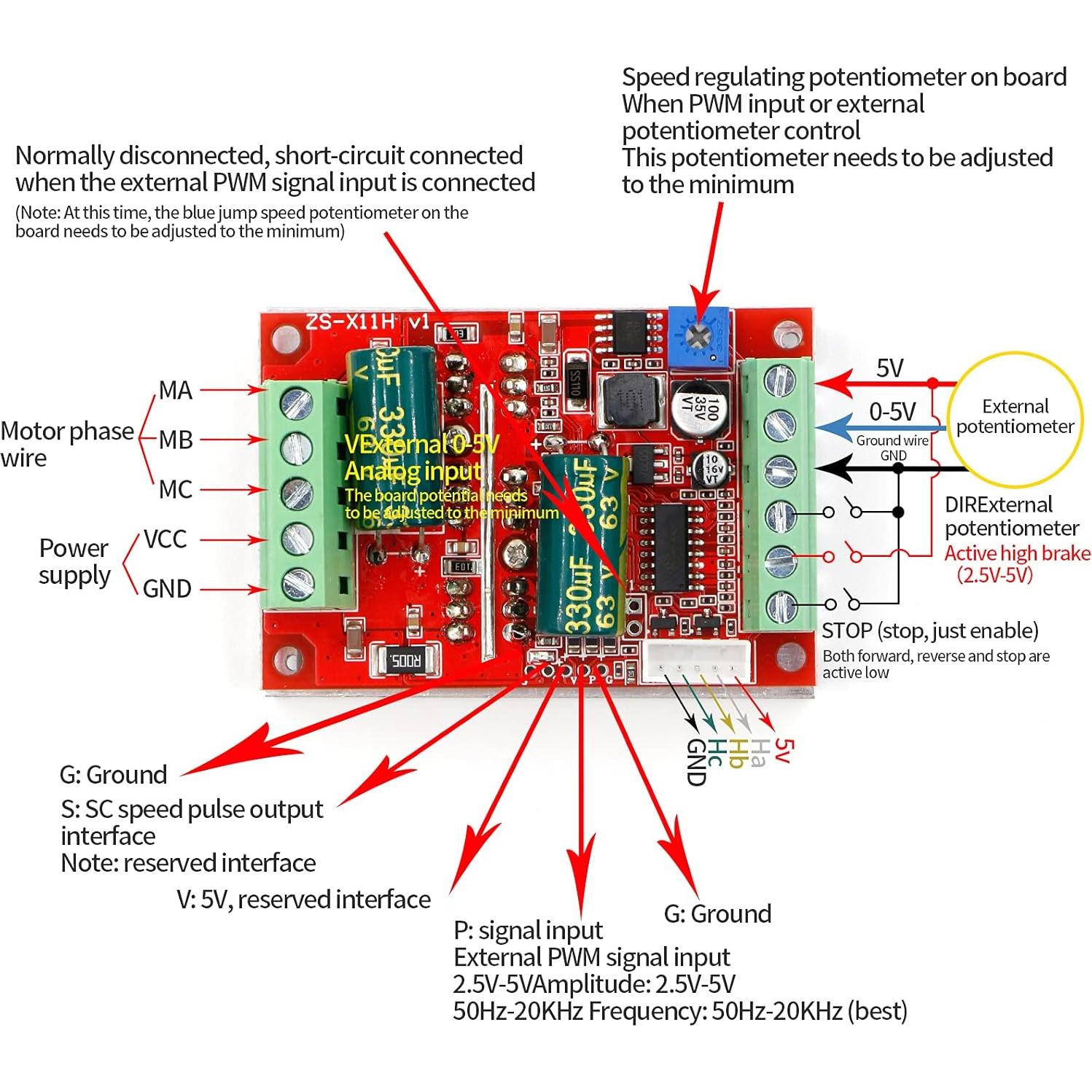

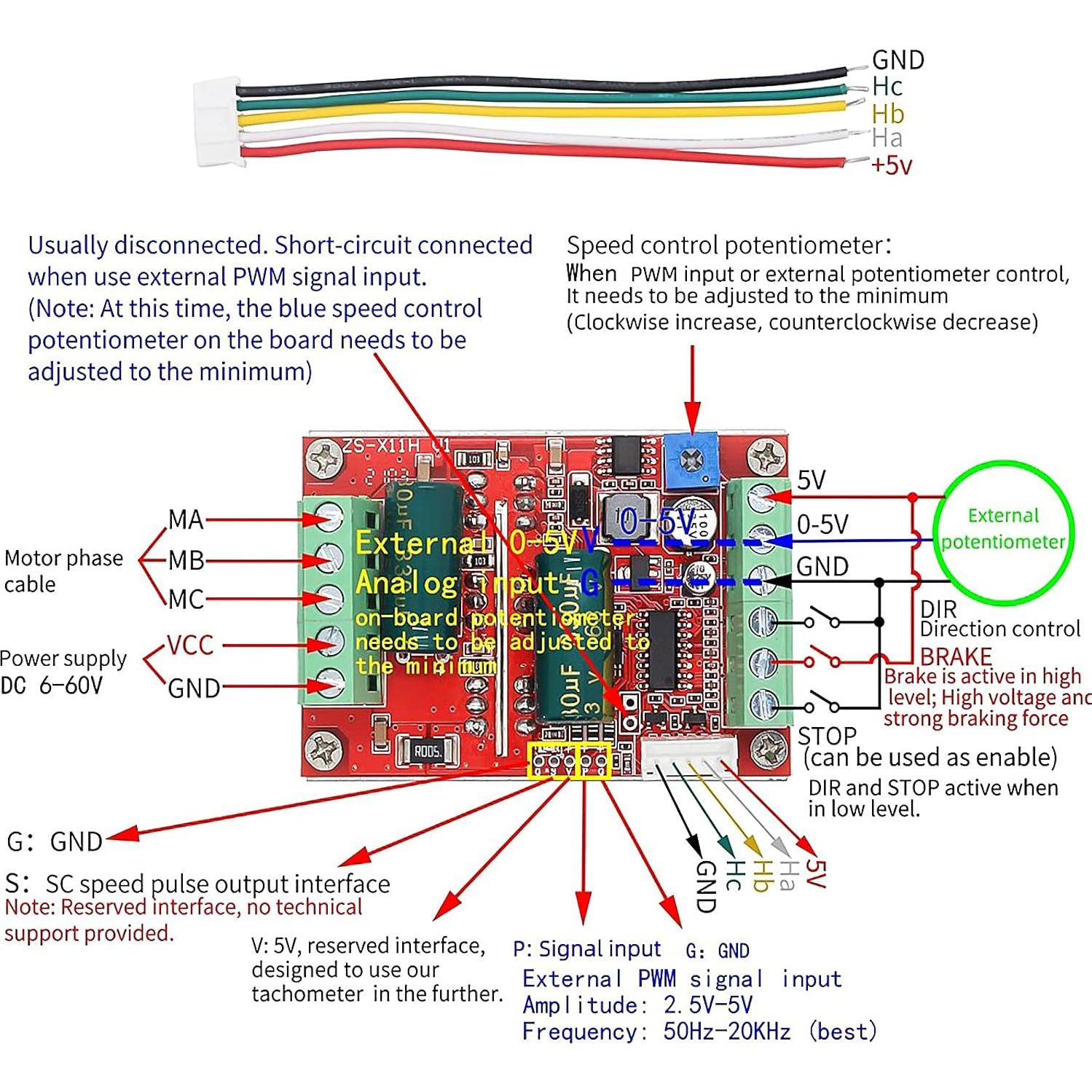

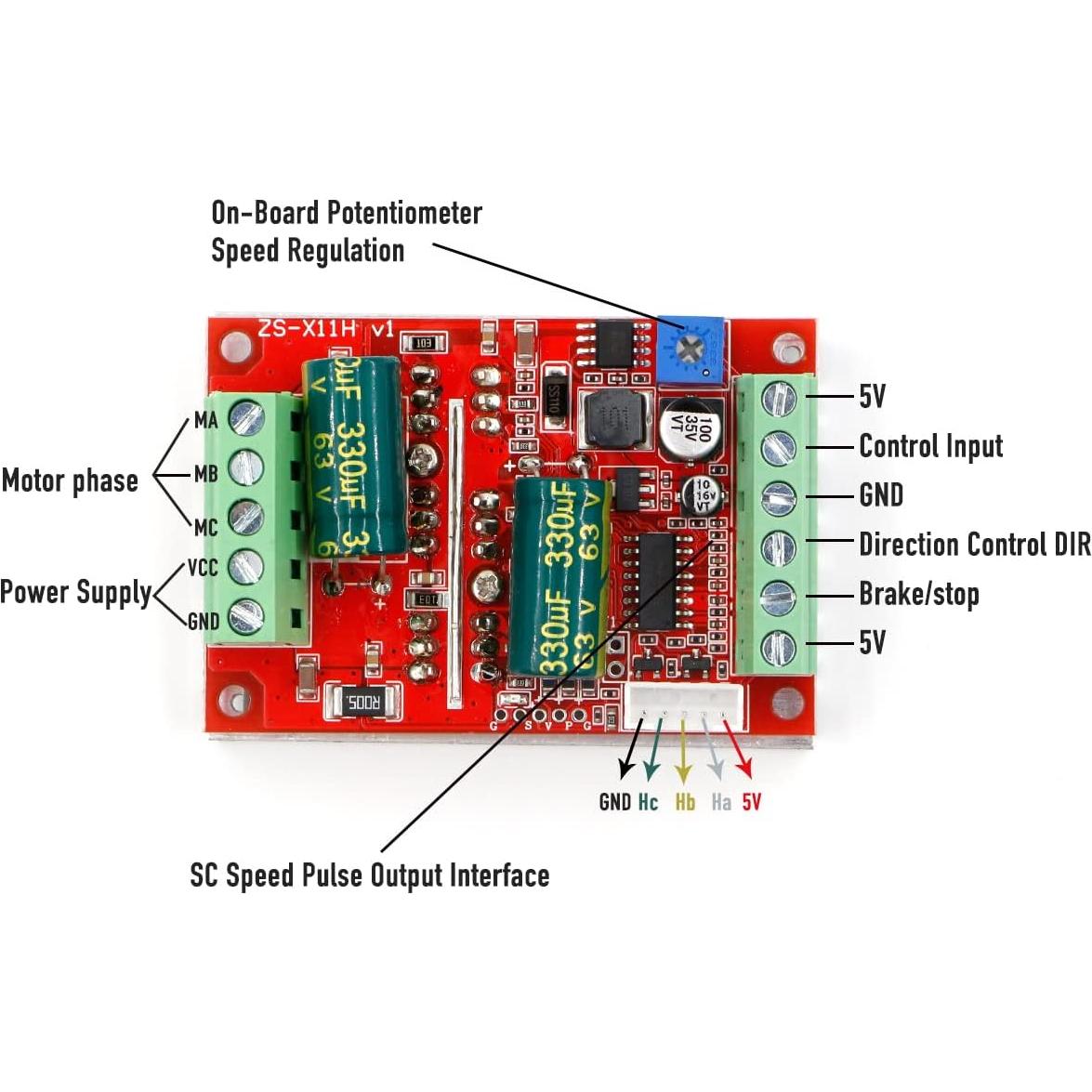

Descripción de la interfaz:
1. MA MB MC línea de fase de salida conectada al motor.
2. 5V GND placa principal con su propia fuente de alimentación de 5V (puede ser fuente de alimentación externa, la corriente no excede 50MA).
3. VCC GND fuente de alimentación principal (fuente de alimentación DC externa).
4. SC señal de pulso de velocidad de salida (solo dejar la interfaz, sin soporte técnico).
5. DIR control de dirección, interfaz de control hacia adelante y hacia atrás (activo bajo, puede ser interruptor externo a tierra).
6. STOP, interfaz de control de parada (activo bajo, puede ser interruptor externo a tierra).
7. BRAKE control de freno, interfaz de control de freno (activo alto, interruptor externo a 5V).
8. Control de velocidad señal de entrada de velocidad (potenciómetro integrado en la placa para regular la velocidad, también puede ser entrada de señal analógica PWM dual externa de 0-5V para regulación de velocidad).
9. Ha Hb Hc +5V GND señal Hall, interfaz de entrada de alimentación, generalmente con motores Hall tienen las 5 líneas correspondientes.

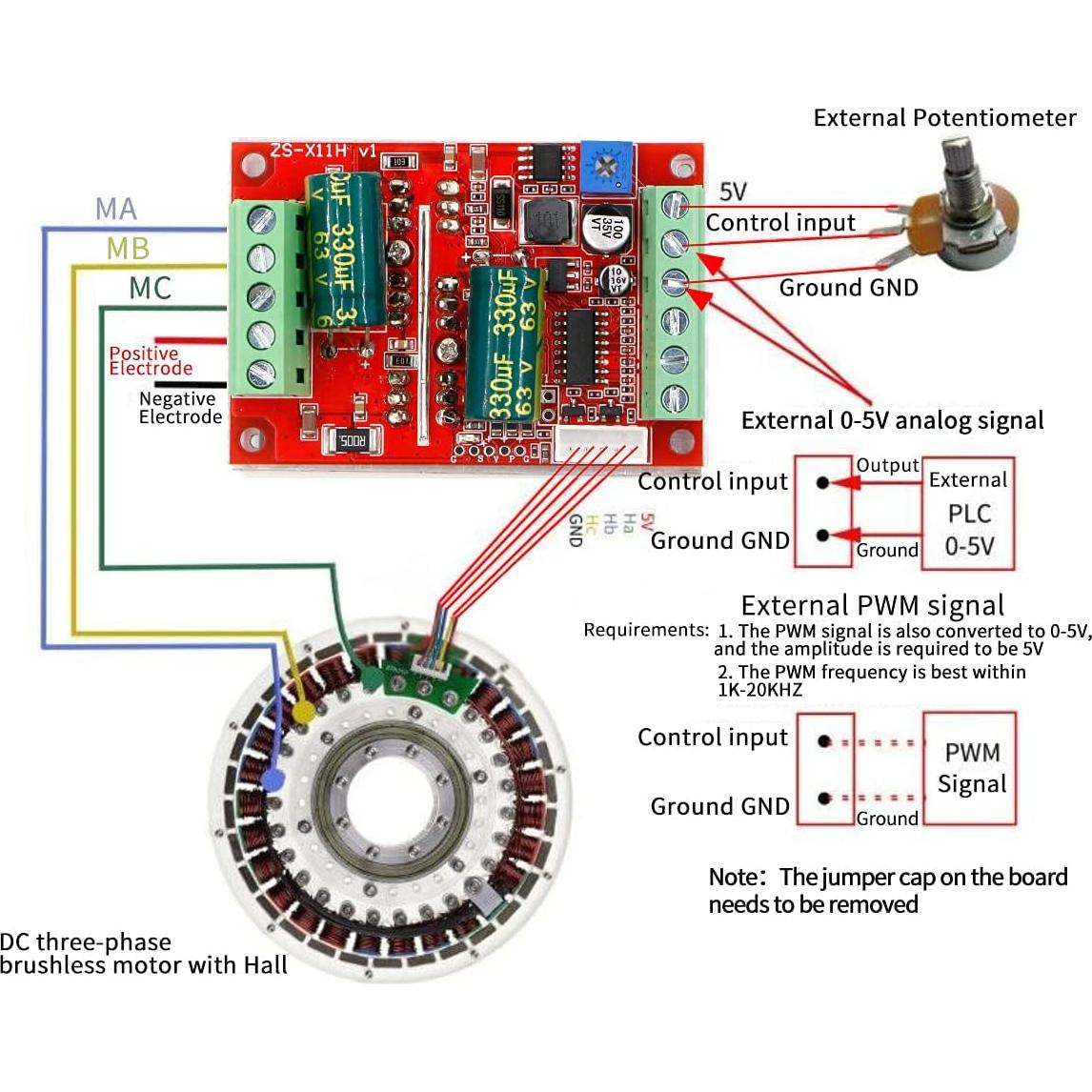

Instrucciones especiales de entrada de señal externa:
1. Desde la placa base P G 2 puertos entrada de señal PWM externa (la placa viene con un potenciómetro al mínimo, mientras se cierra la interfaz corta en la placa) amplitud 2.5-5V, frecuencia 50HZ-20KHZ.
2. Entrada analógica externa 0-5V, desde la placa base 2 terminales puerto de entrada (la placa viene con un potenciómetro al mínimo)
3. Control de velocidad con potenciómetro externo, desde la placa base 3 terminales puertos conectados correspondientemente (potenciómetro en la placa al mínimo)
4. Rotación hacia adelante y hacia atrás y parada a través de un interruptor a tierra (0 potencial) nivel bajo válido, pero también MCU externo para dar una señal de nivel bajo. Freno a través de un interruptor a 5V, nivel alto válido, la fila delantera de terminales, son señales débiles directamente en el control principal de MCU, no pueden tocar y contactar con alta tensión de corriente fuerte.
