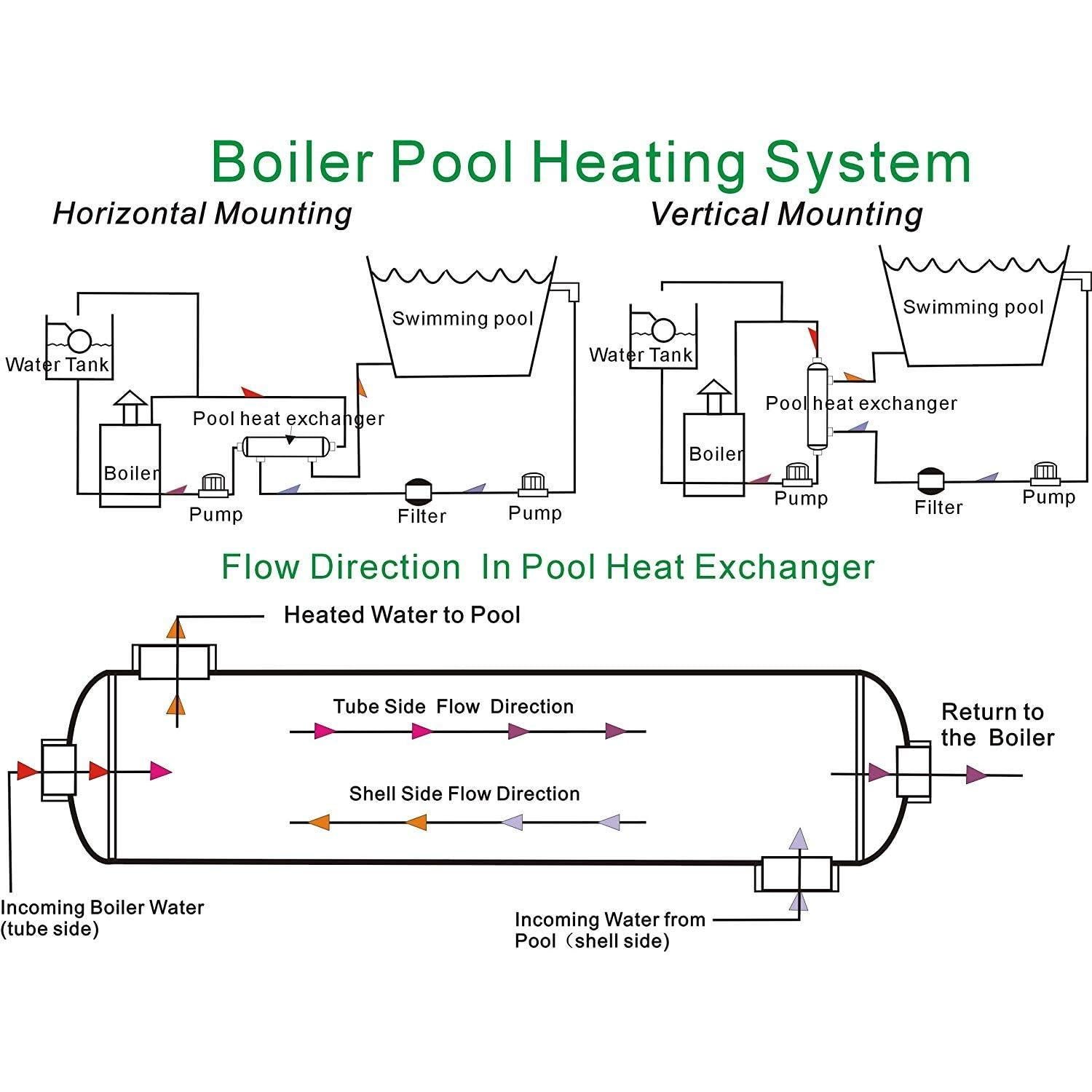

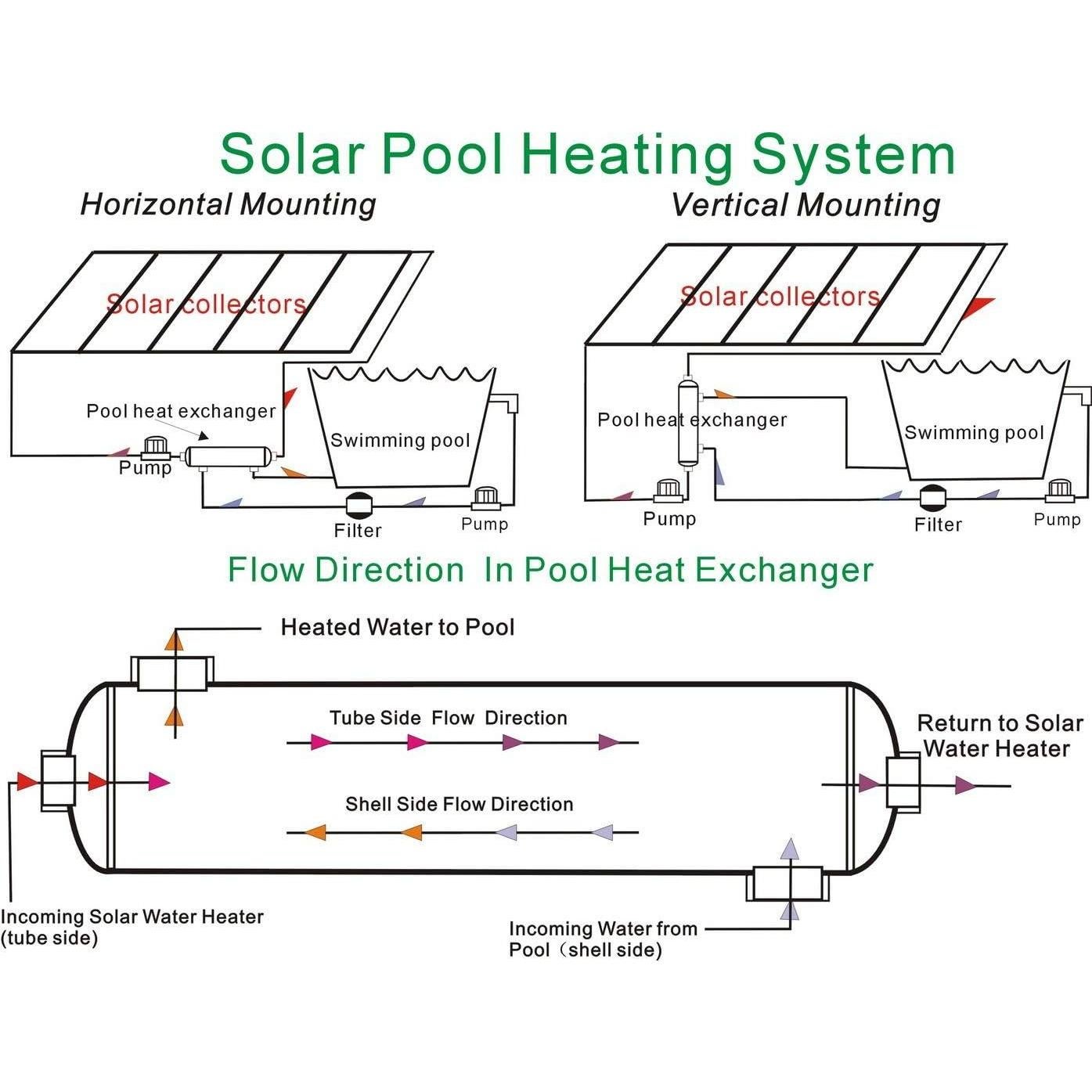

El intercambiador de calor de carcasa y tubo es el tipo de intercambiador de calor de pared divisoria más típico, su aplicación en la industria tiene una larga historia y aún ocupa una posición dominante en todos los intercambiadores de calor. Un intercambiador de calor de carcasa y tubo consiste en una carcasa (un gran recipiente a presión) con un paquete de tubos dentro. Un fluido circula a través de los tubos y otro fluido fluye sobre los tubos (a través de la carcasa) para transferir calor entre los dos fluidos. La pared del paquete de tubos es la superficie de transferencia de calor. Un componente esencial para los sistemas de calefacción de piscinas y otras aplicaciones de calefacción de agua, los intercambiadores de calor para piscinas están diseñados para maximizar la eficiencia de calefacción del agua y ahorrar dinero y energía. Nota: Se recomienda que la concentración máxima de cloruros en agua fresca/clara dentro del intercambiador de calor a menos de 60°C (140°F) se considere: 300 mg/L. Cuando la temperatura del agua aumenta, la concentración máxima de cloruros debe disminuir. Por encima de la concentración recomendada de cloruros y/o el uso directo de un clorador podría inducir picaduras en el acero inoxidable 316L con el tiempo. Se recomiendan intercambiadores de calor de titanio para entornos con altas concentraciones de cloruros o sistemas de agua salada. Dos fluidos de diferentes temperaturas iniciales fluyen a través del intercambiador de calor. Uno fluye a través de los tubos (el lado del tubo) y el otro fluye fuera de los tubos pero dentro de la carcasa (el lado de la carcasa). El calor se transfiere de un fluido al otro a través de las paredes del tubo, ya sea del lado del tubo al lado de la carcasa o viceversa. Nuestro producto tiene un diseño innovador de tubo corrugado en espiral que está diseñado para maximizar la energía solar o de caldera, aumentando la eficiencia térmica general del sistema. El diseño del tubo también asegura altas velocidades dentro de la unidad, haciendo de este intercambiador de calor una forma muy confiable, eficiente y rentable de transferir calor indirectamente entre cualquier circuito de agua caliente, circuito de vapor y aplicación de piscina o spa. Un intercambiador de calor es un dispositivo que transfiere parte del calor de un fluido caliente a un líquido frío. Los intercambiadores de calor son equipos de propósito general en los sectores químico, petrolero, energético, alimentario y muchos otros sectores industriales y juegan un papel importante en la producción. Hay muchos tipos de intercambiadores de calor, pero de acuerdo con el principio y método de intercambio de calor entre fluidos fríos y calientes, se pueden dividir en tipo particionado, tipo híbrido y tipo regenerativo. El intercambiador de calor de pared particionada es el más utilizado entre los tres tipos de intercambiadores de calor. Según la forma y estructura de la superficie de transferencia de calor, se puede dividir en intercambiador de calor de carcasa y tubo e intercambiador de calor de placas. Instrucciones de Diseño de Fluido En los intercambiadores de calor de carcasa y tubo, existe la posibilidad de que un tubo se rompa y que el fluido de alta presión (HP) ingrese y sobrepresurice el lado de baja presión (LP) del intercambiador de calor. Para evitar riesgos para las personas y pérdidas financieras, la configuración habitual de los intercambiadores es que el fluido HP esté en los tubos y el agua LP, medio de enfriamiento o calefacción esté en el lado de la carcasa. Por favor, siempre instale el intercambiador de calor en un patrón de flujo inverso, como se muestra en la imagen anterior. El intercambiador de calor debe instalarse aguas abajo del equipo de filtración y bombeo. El agua de la caldera debe ser asistida y se deben tomar las precauciones habituales para prevenir bloqueos de aire. La bomba de agua de la piscina debe ser controlada por un termostato en la tubería de la piscina antes del intercambiador de calor y ajustada a la temperatura requerida.
