Características destacadas

• 【Introducción al Controlador LAN5160T4】La placa de control LAN5160T4 es una placa de control de 4 ejes todo en uno, recién investigada y desarrollada, con un ciclo de control de 2 ms por posición y alta precisión de control. El pulso de salida máximo por eje es de 300KHz, la subdivisión máxima es de 256, la corriente máxima es de 6A y se admiten motores paso a paso comunes.
• 【Sistema de control CNC LAN5160T4】El sistema de control CNC LAN5160T4 adopta la arquitectura de diseño ARM, ARM completo que incluye comunicación, análisis de código, algoritmo subyacente y generación de pulso de control. El diseño es razonable, el control es confiable y la operación es fácil.

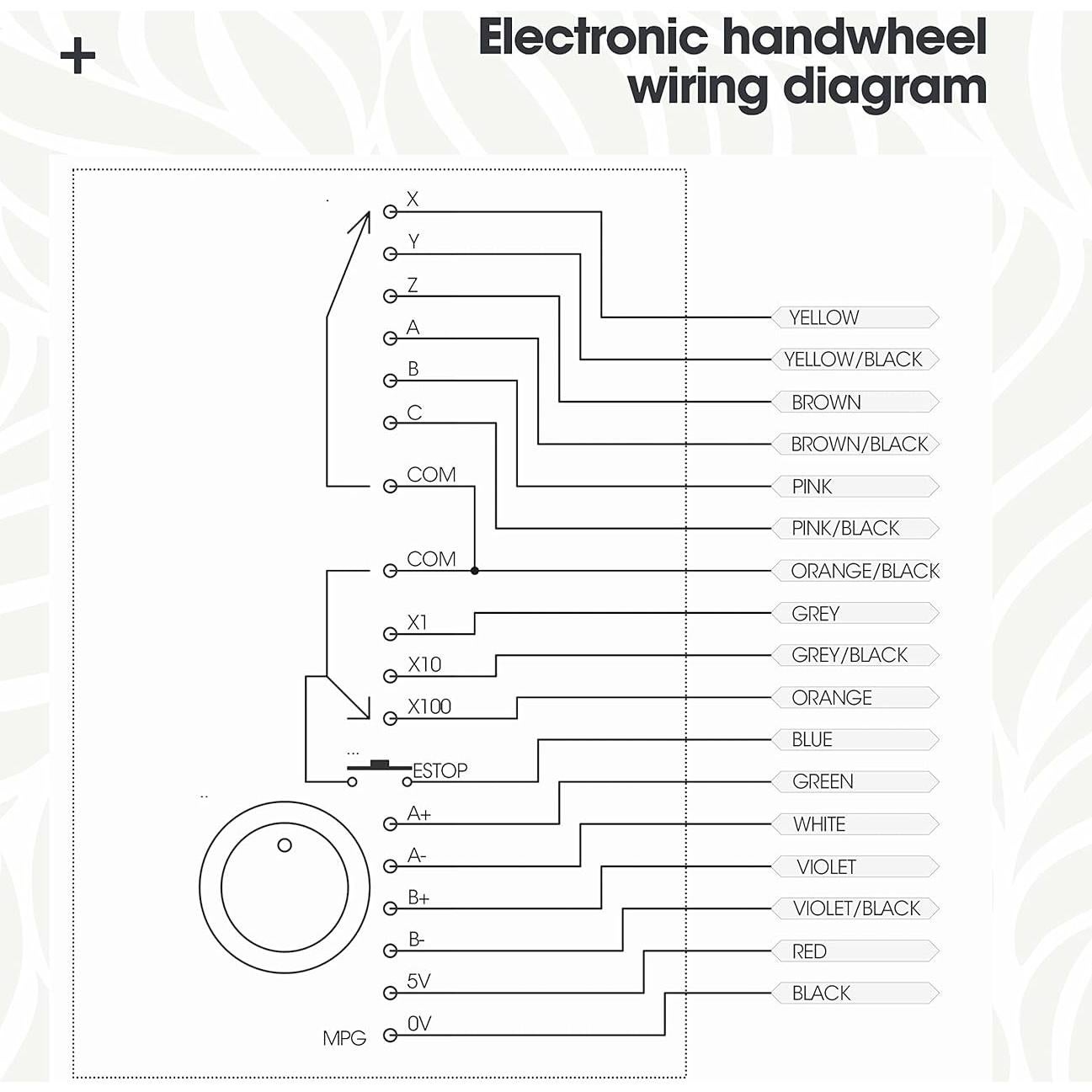

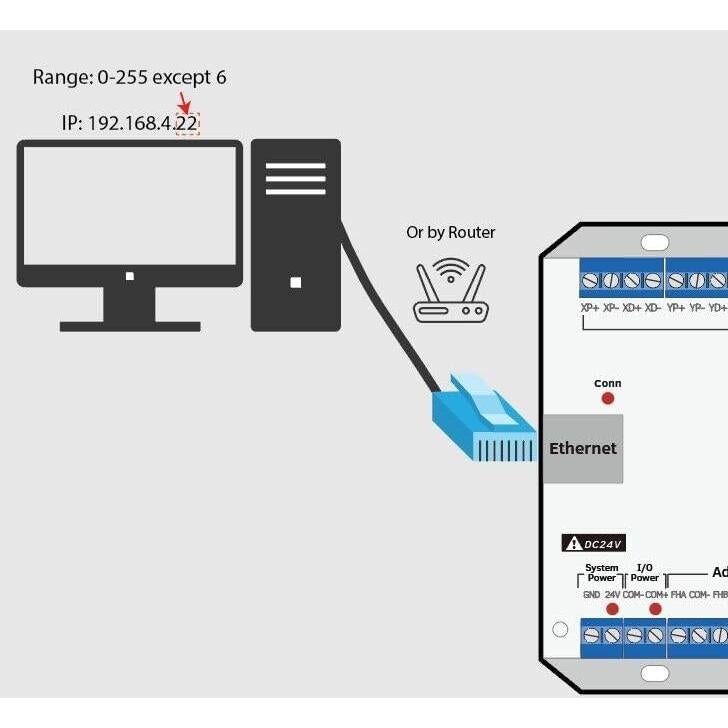

• 【Función LAN5160T4】Soporta control mach3, y comunicación con computadora utilizando el método de comunicación Ethernet. Equipado con interfaz de pulso manual, soporta manivela electrónica serial.

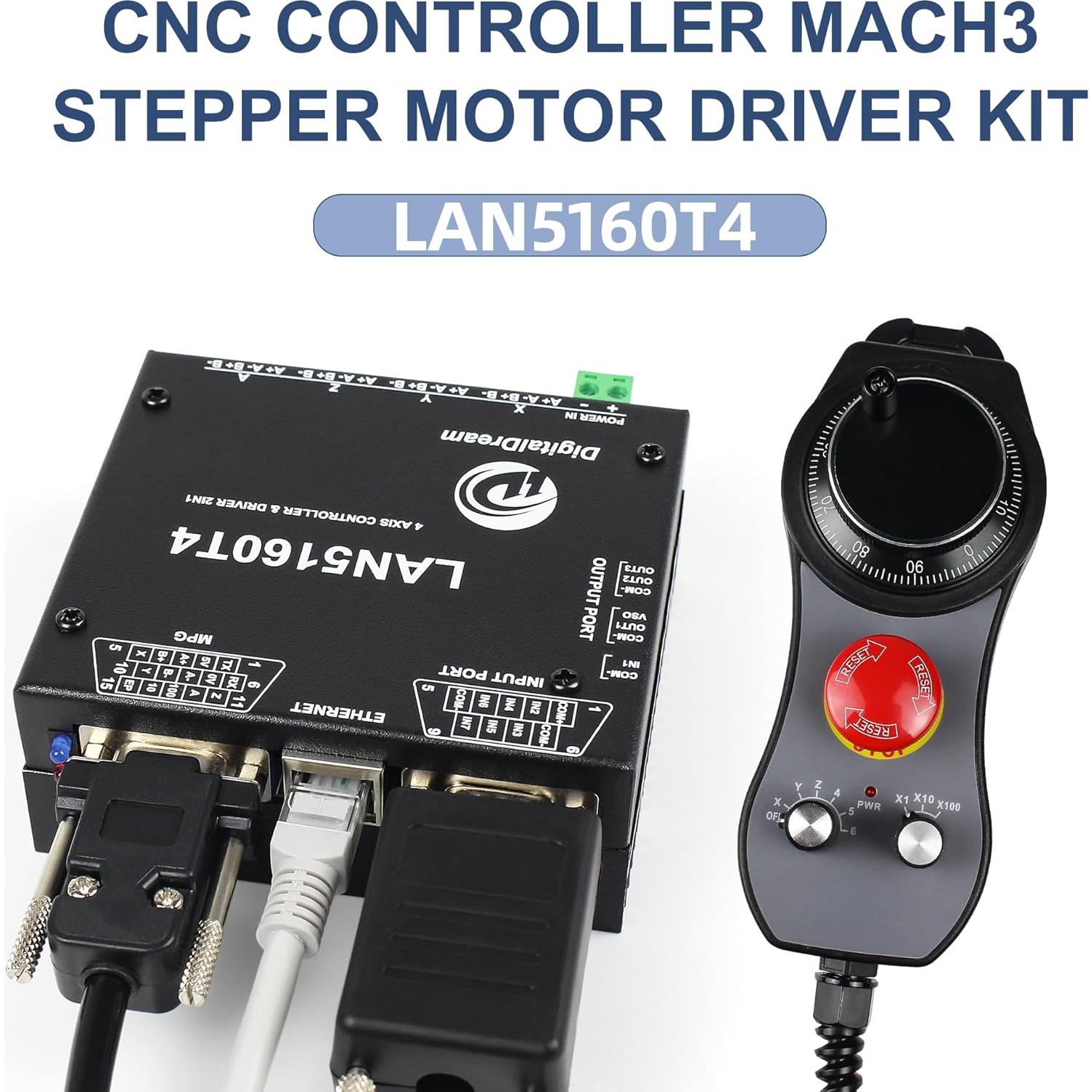

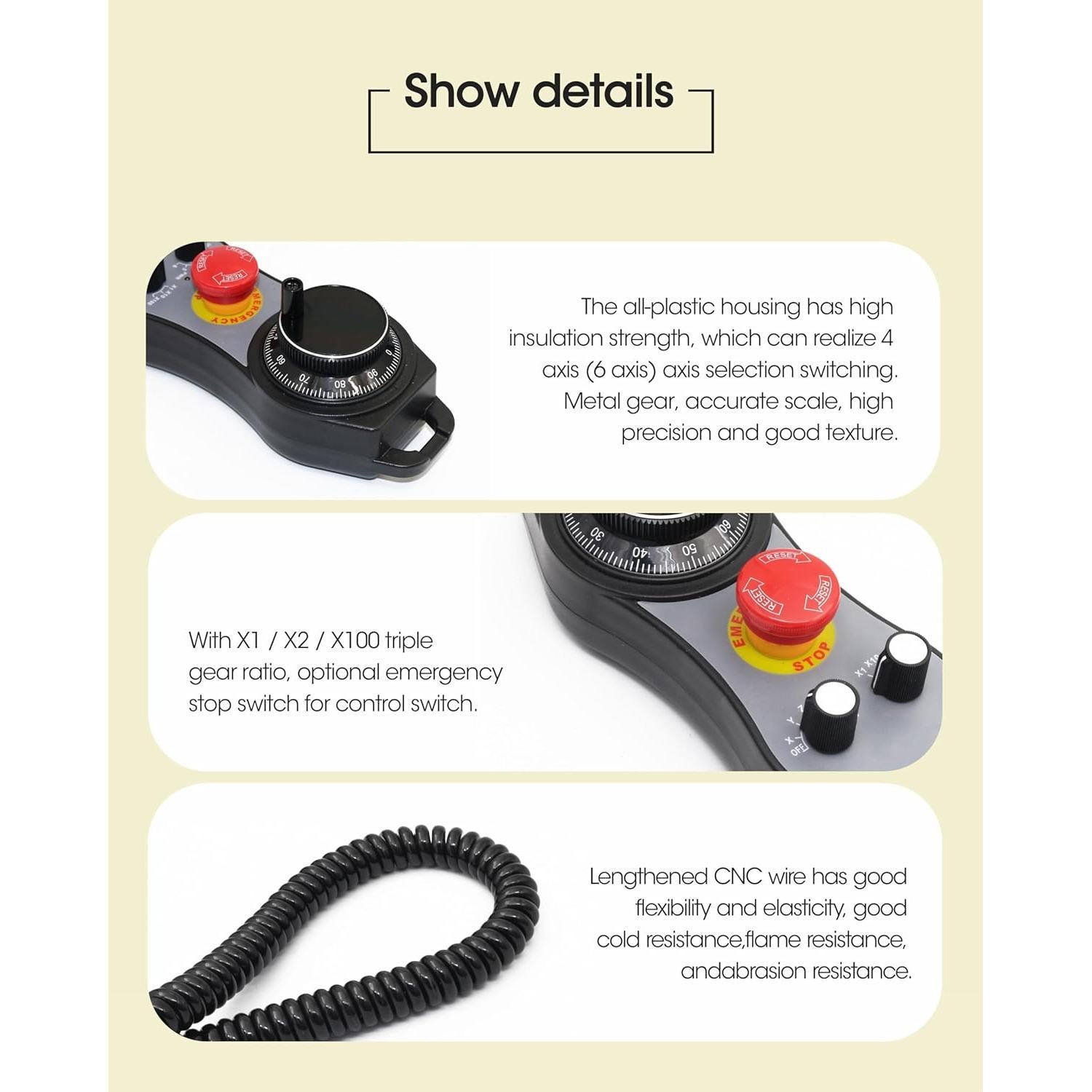

• 【Equipado con una manivela digital de 6 ejes】Con relación de engranaje triple X1/X2/X100, interruptor de parada de emergencia opcional para el interruptor de control. La carcasa completamente de plástico tiene alta resistencia a la aislación, lo que puede realizar la selección de conmutación de 4 ejes (o 6 ejes). Engranaje de metal, escala precisa, alta precisión y buena textura.

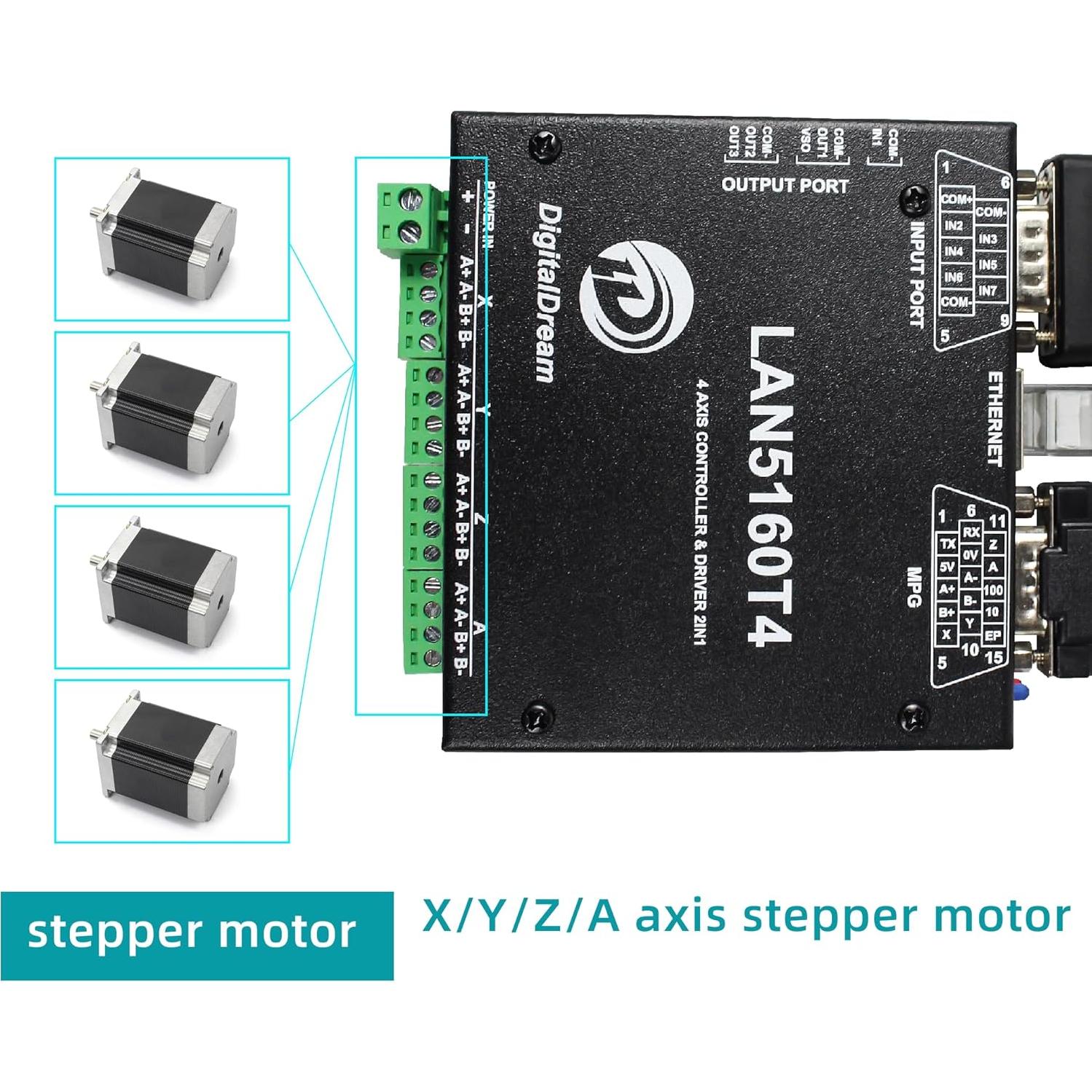

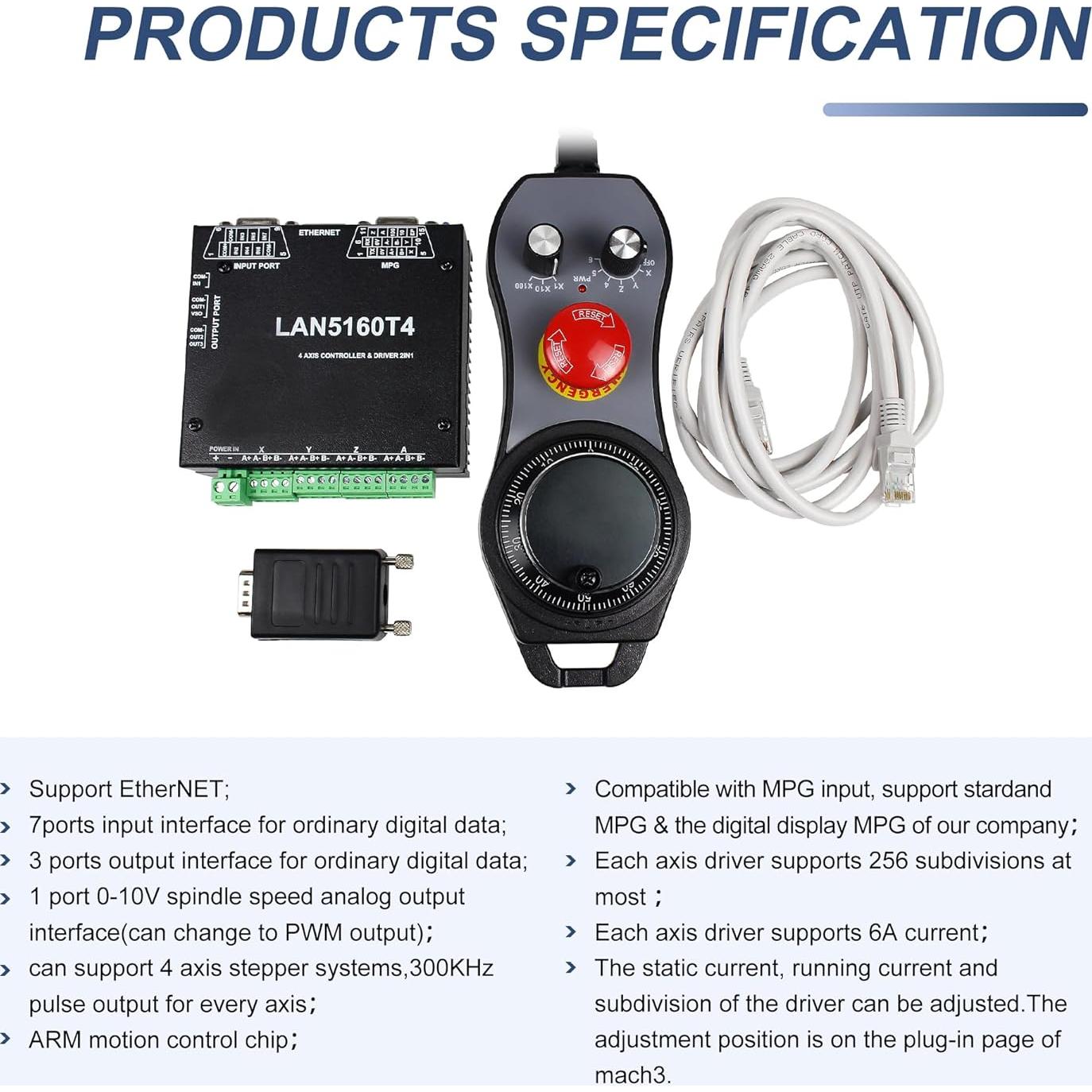

• 【Parámetros de rendimiento LAN5160T4 ①】salida máxima de 300KHz por canal; 7 interfaces de entrada digital comunes; 3 interfaces de salida digital comunes; 1 salida de velocidad de husillo PWM; soporte para control de motor paso a paso de 4 canales, salida de pulso de control máxima de 300KHz por canal; chip de control principal ARM.
• 【Parámetros de rendimiento LAN5160T4 ②】El dispositivo de control principal es alimentado por 24V, la capacidad de corriente no es menor a 1A; cada controlador de eje soporta hasta 256 subdivisiones; cada controlador de eje soporta hasta 6A de corriente; la corriente en reposo, la corriente en funcionamiento y las subdivisiones del controlador son ajustables, la posición de ajuste está en la página de inserción de mach3.

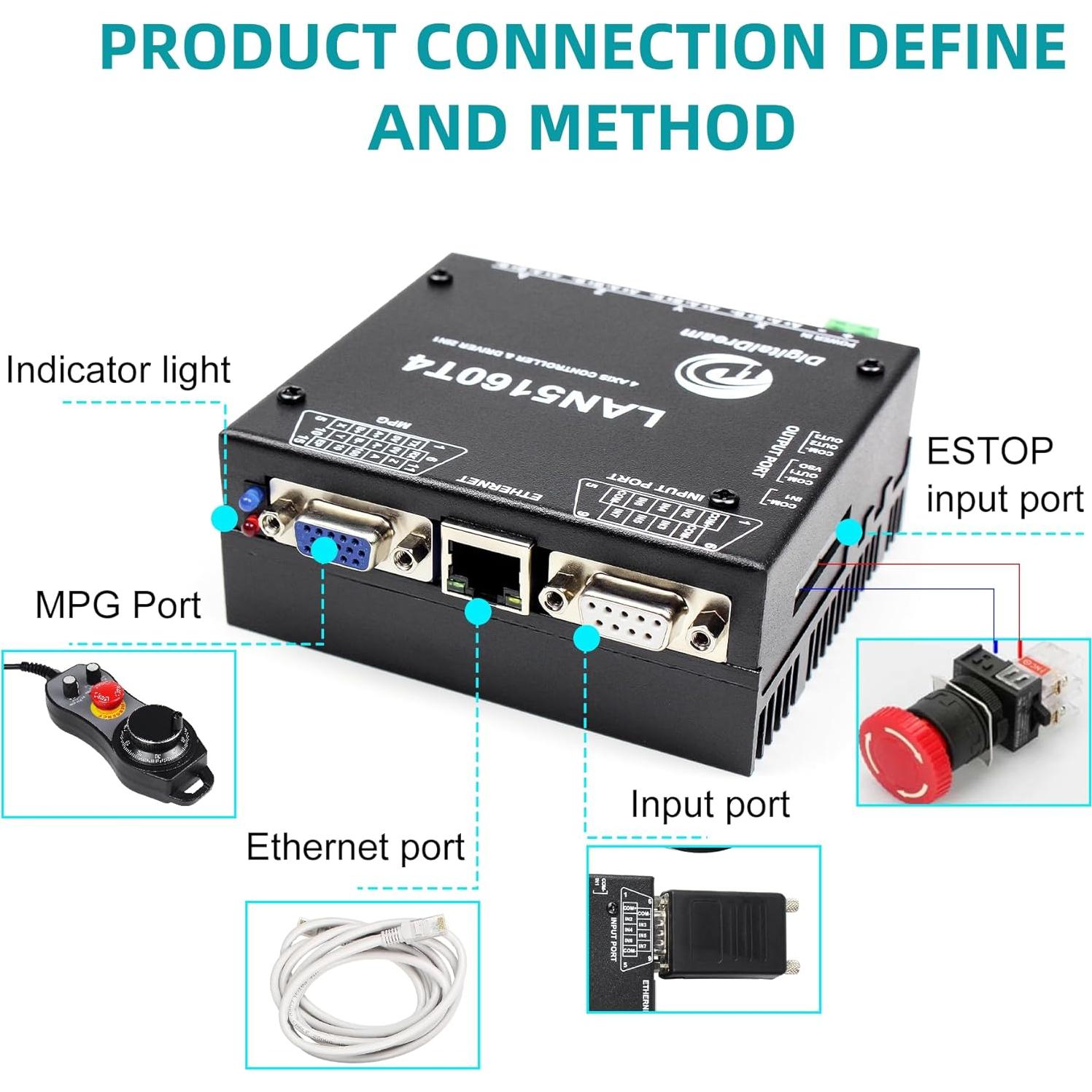

• 【Interfaces del controlador】Además del indicador de potencia rojo y el indicador de enlace azul, el área de cableado del controlador contiene un total de interfaces Ethernet, interfaces de pulso manual MPG, interfaces de entrada universal, interfaces de entrada de parada de emergencia, interfaces de control de husillo, interfaces de control de relé, interfaces de alimentación, interfaces de motor paso a paso y otras interfaces.
