Características destacadas

• Este codificador cuenta con un código con un interruptor, lo que permite un ajuste preciso en un rango de 360 grados. El interruptor permite un control y operación convenientes.
• Con un total de 20 pulsos, este codificador proporciona retroalimentación precisa durante la rotación. Está equipado con 5 pines de señal de trabajo que facilitan la comunicación y transmisión de señales confiables.

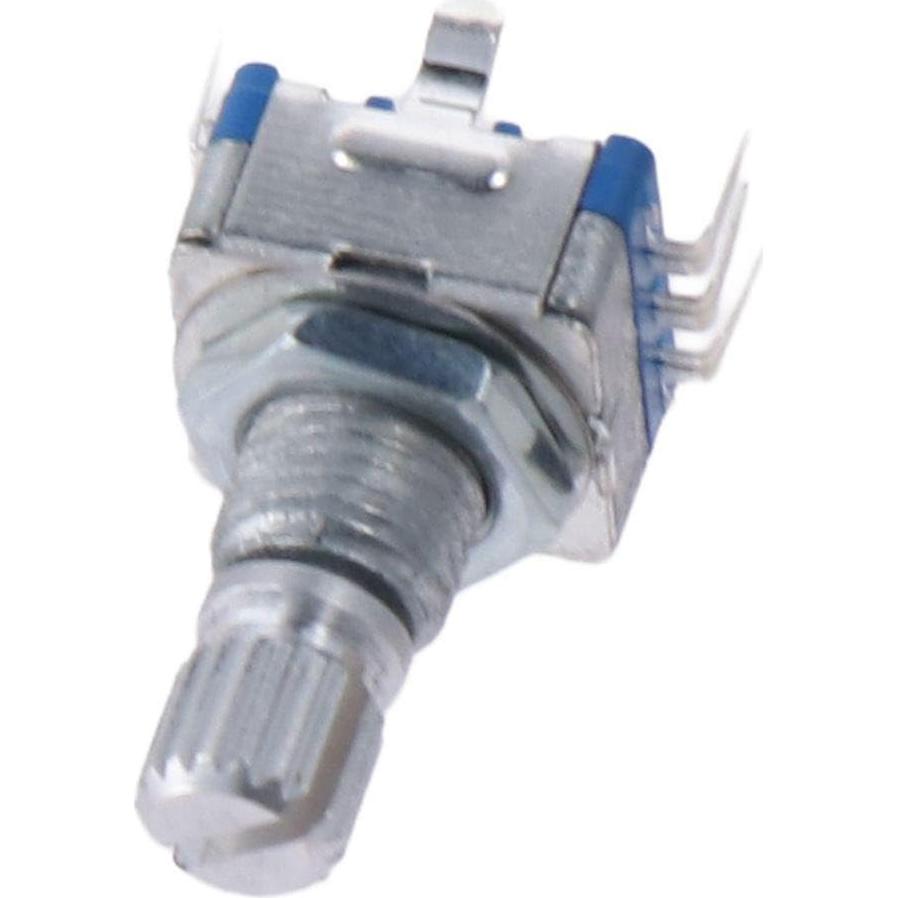

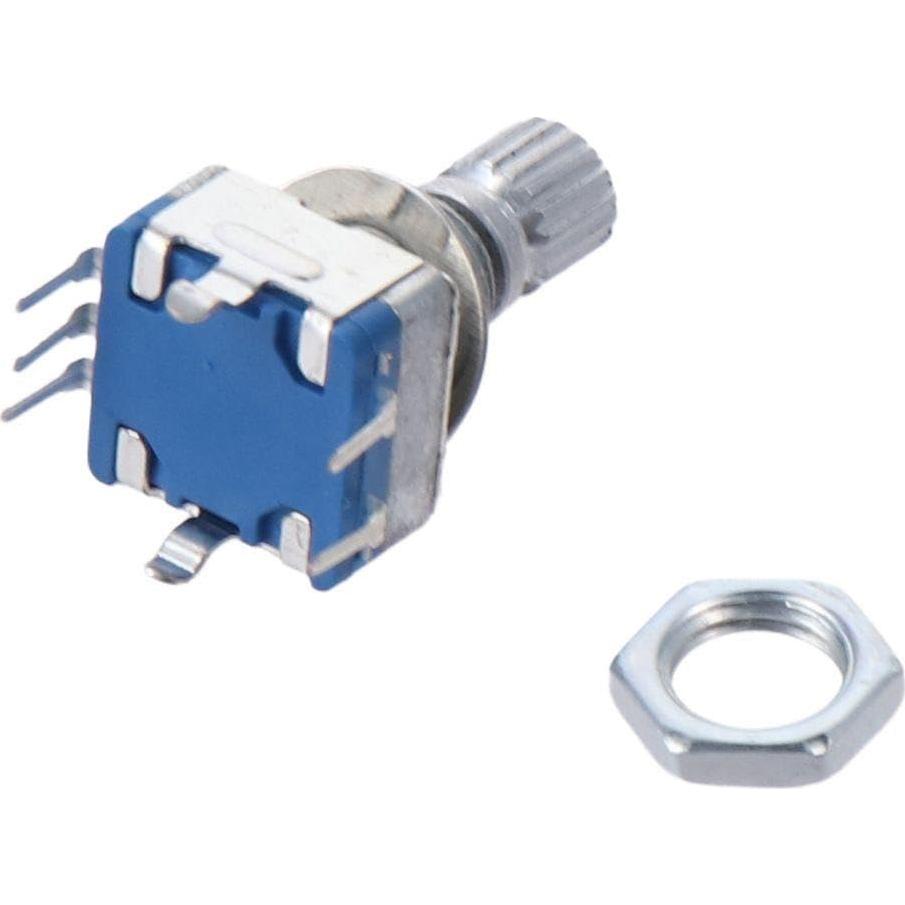

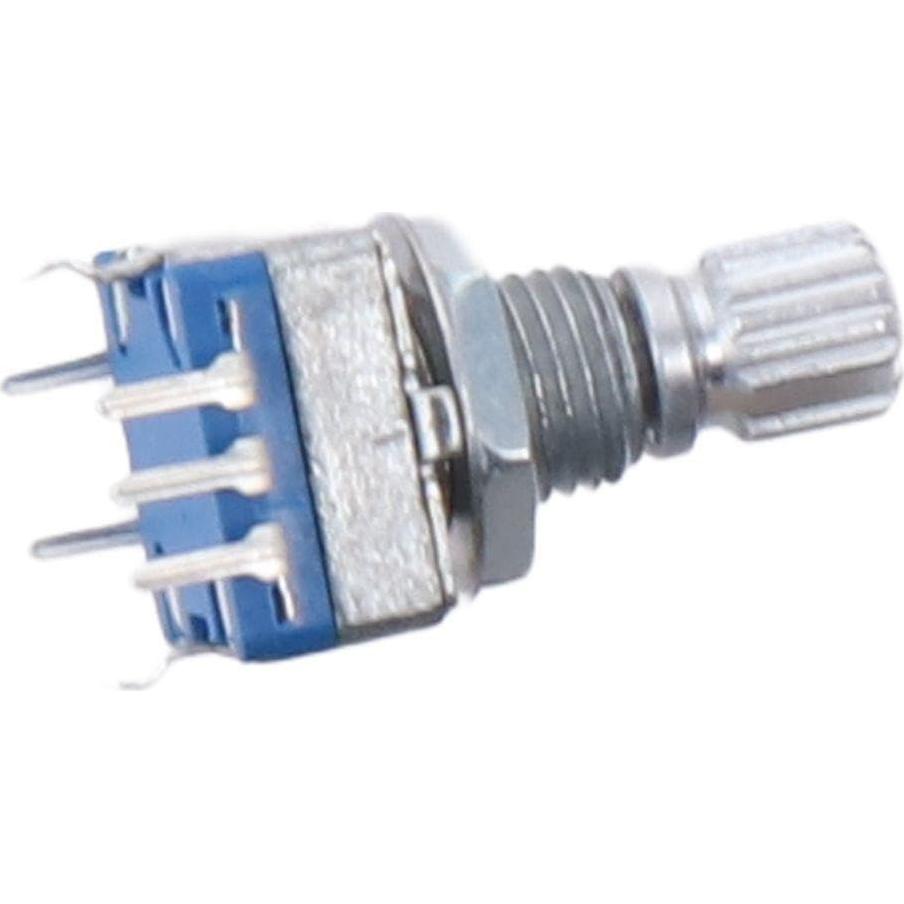

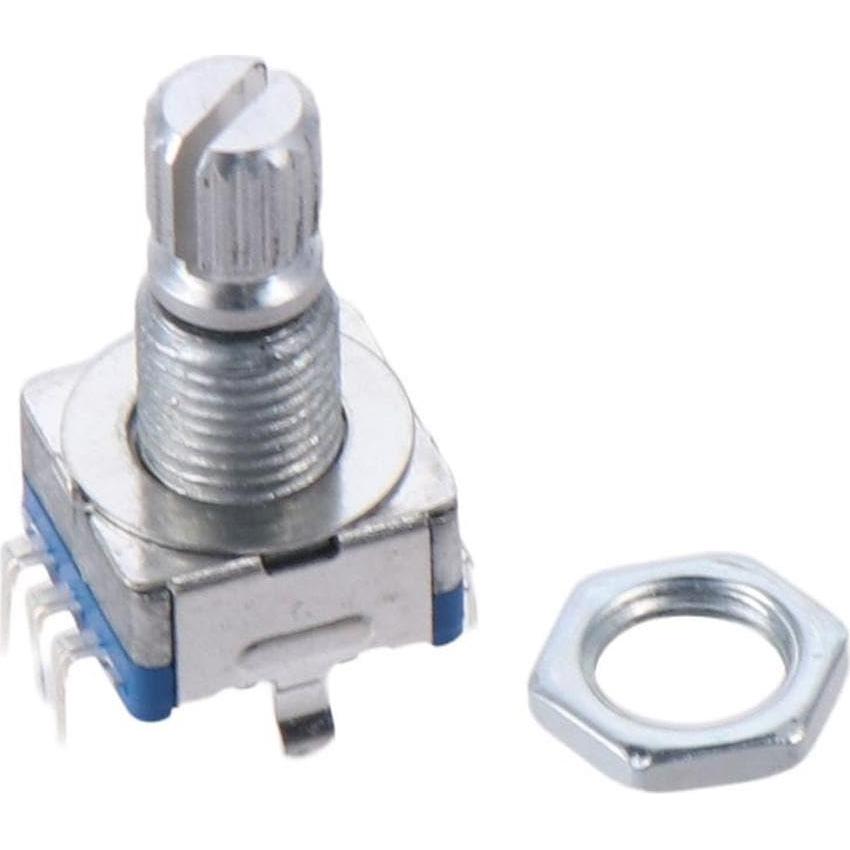

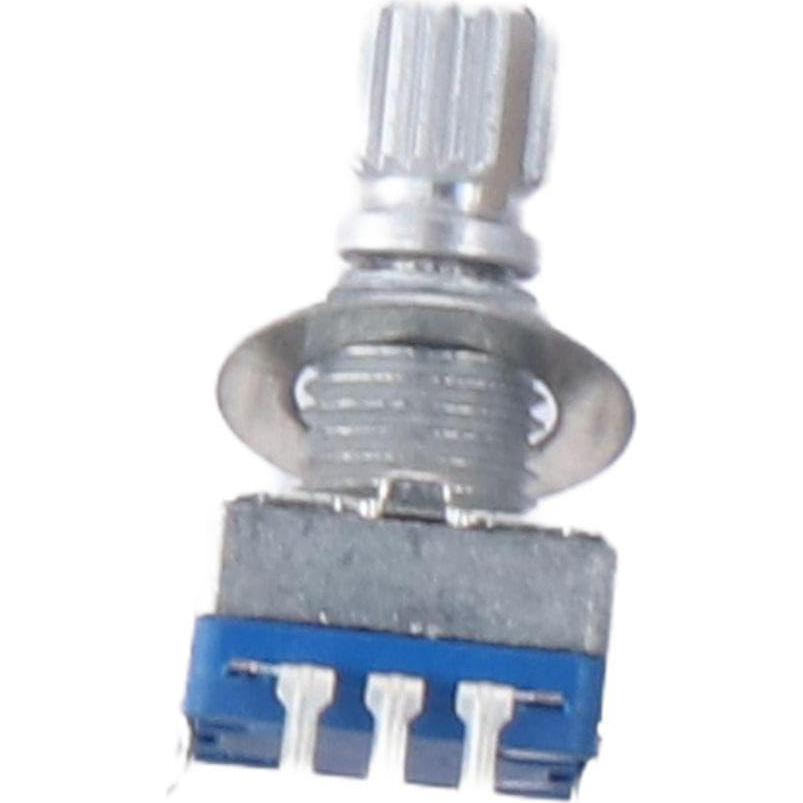

• El codificador tiene un tamaño compacto con un diámetro de eje de 6mm (0.24 pulgadas) y una altura de eje de 15mm (0.59 pulgadas). También cuenta con un diámetro de rosca de 6.8mm (0.27 pulgadas). Las dimensiones generales son 15mm x 12.5mm x 25mm (0.59 pulgadas x 0.49 pulgadas x 1.0 pulgadas) (LWH). Este diseño permite una fácil integración en diversas aplicaciones.
• En rotación hacia adelante, la fase de la línea A lidera la fase de la línea B, mientras que en rotación inversa, la fase de la línea B lidera la fase de la línea A. La relación de fase y el número de rotaciones de AB se pueden identificar fácilmente utilizando un circuito lógico digital simple, como una puerta XOR y un flip-flop D.
• Este codificador encuentra aplicaciones en control industrial, robots, lentes fotográficos, dispositivos de entrada de computadora, atenuación de diseño de placas de circuito, impresoras 3D, pantallas LCD y más. Su versatilidad lo hace adecuado para varios sistemas electrónicos y mecánicos que requieren ajuste y control precisos.
