Características destacadas

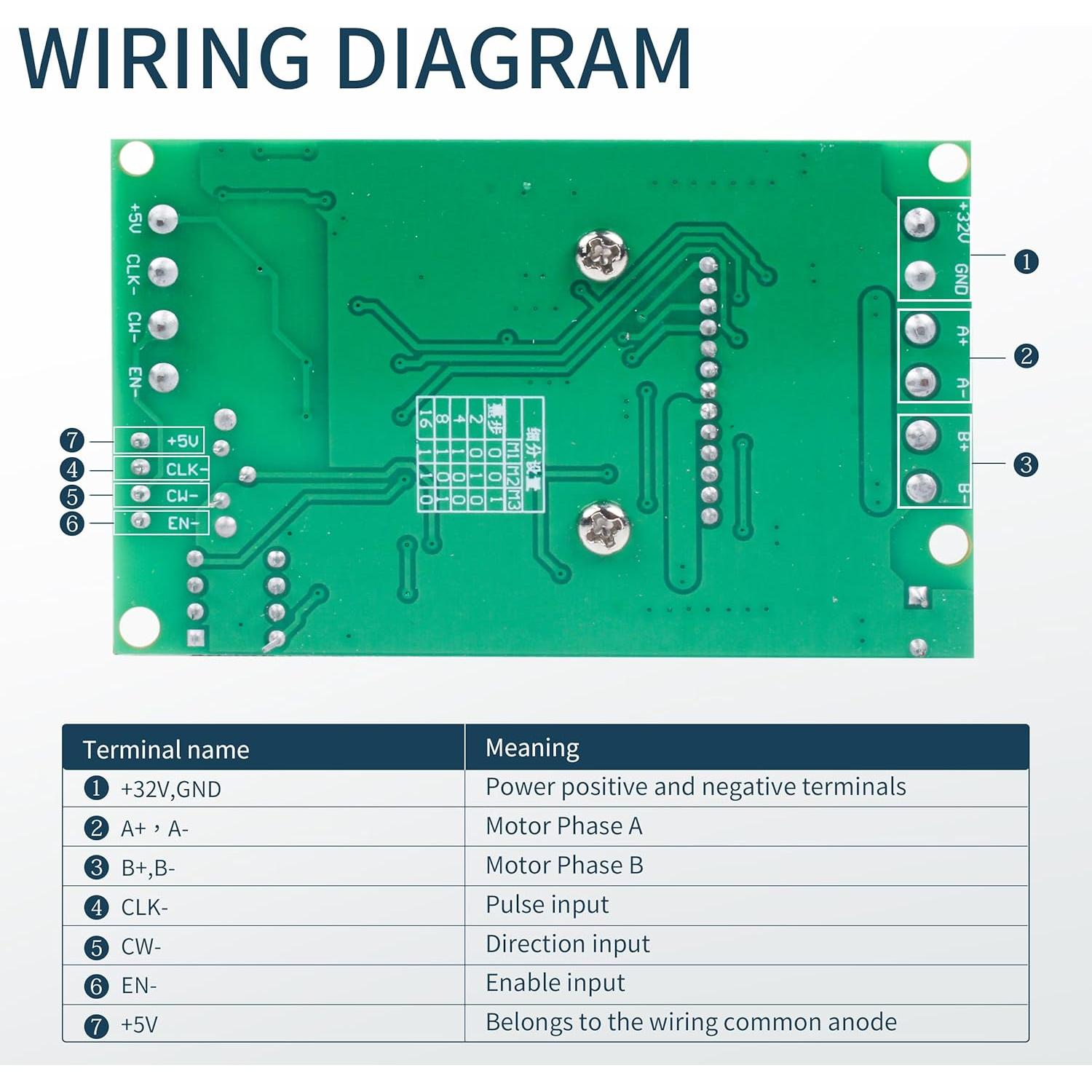

• Motor y cableado del controlador TB6600 El cable ROJO del motor paso a paso se conecta al puerto A+ del controlador. El cable VERDE del motor paso a paso se conecta al puerto A- del controlador. El cable AMARILLO del motor paso a paso se conecta al puerto B+ del controlador. El cable AZUL del motor paso a paso se conecta al puerto B- del controlador.

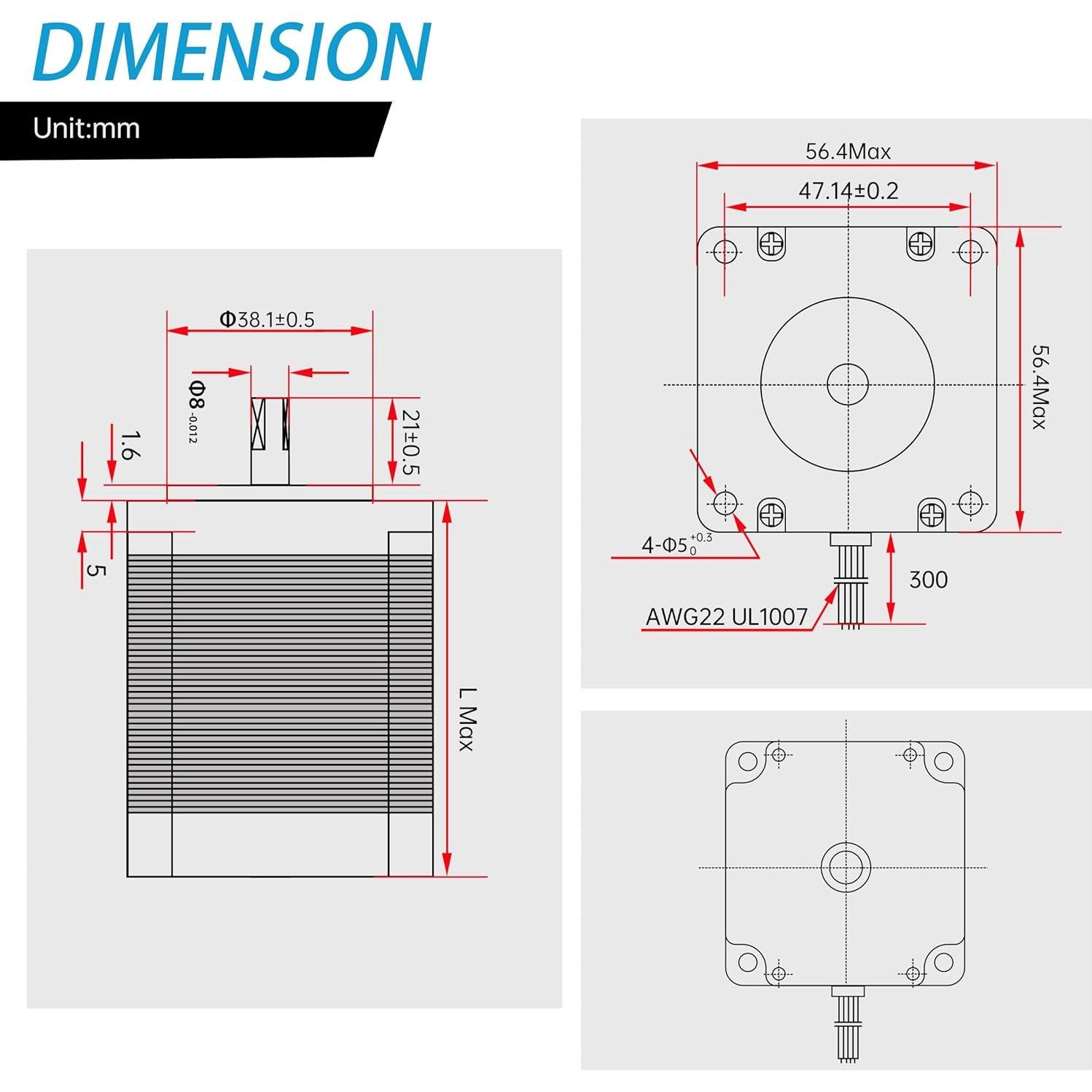

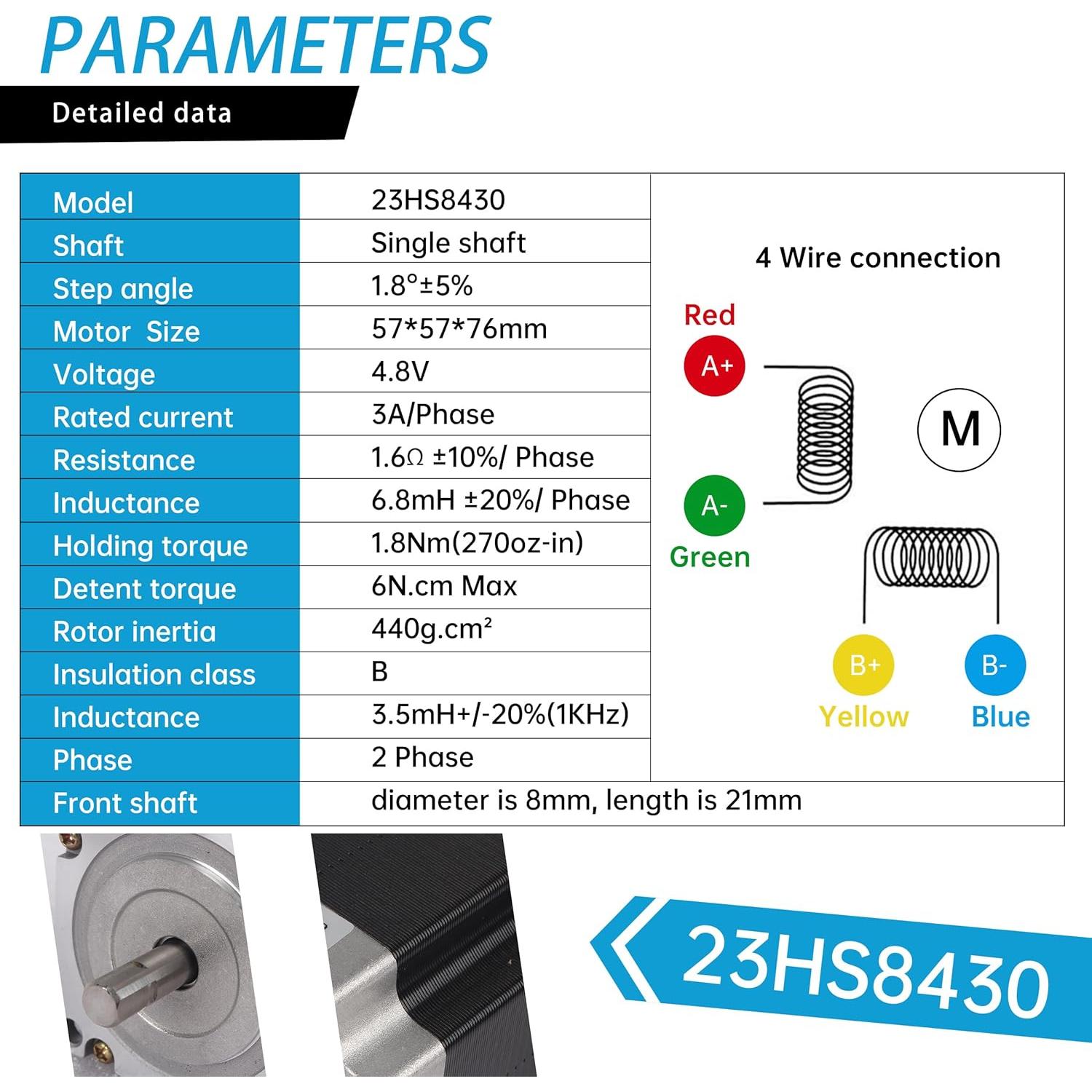

• Parámetro del Motor 23HS8430 Fase: 2 Fases; Ángulo de Paso: 1.8 grados; Tamaño del Marco: 57x57x76mm; Diámetro del Eje: 8mm; Par de Sostenimiento: 180N.cm (270Oz-in); Resistencia de Fase: 1ohm; Corriente Nominal/fase: 3A; Inductancia: 3.5mH+/-20%(1KHz).

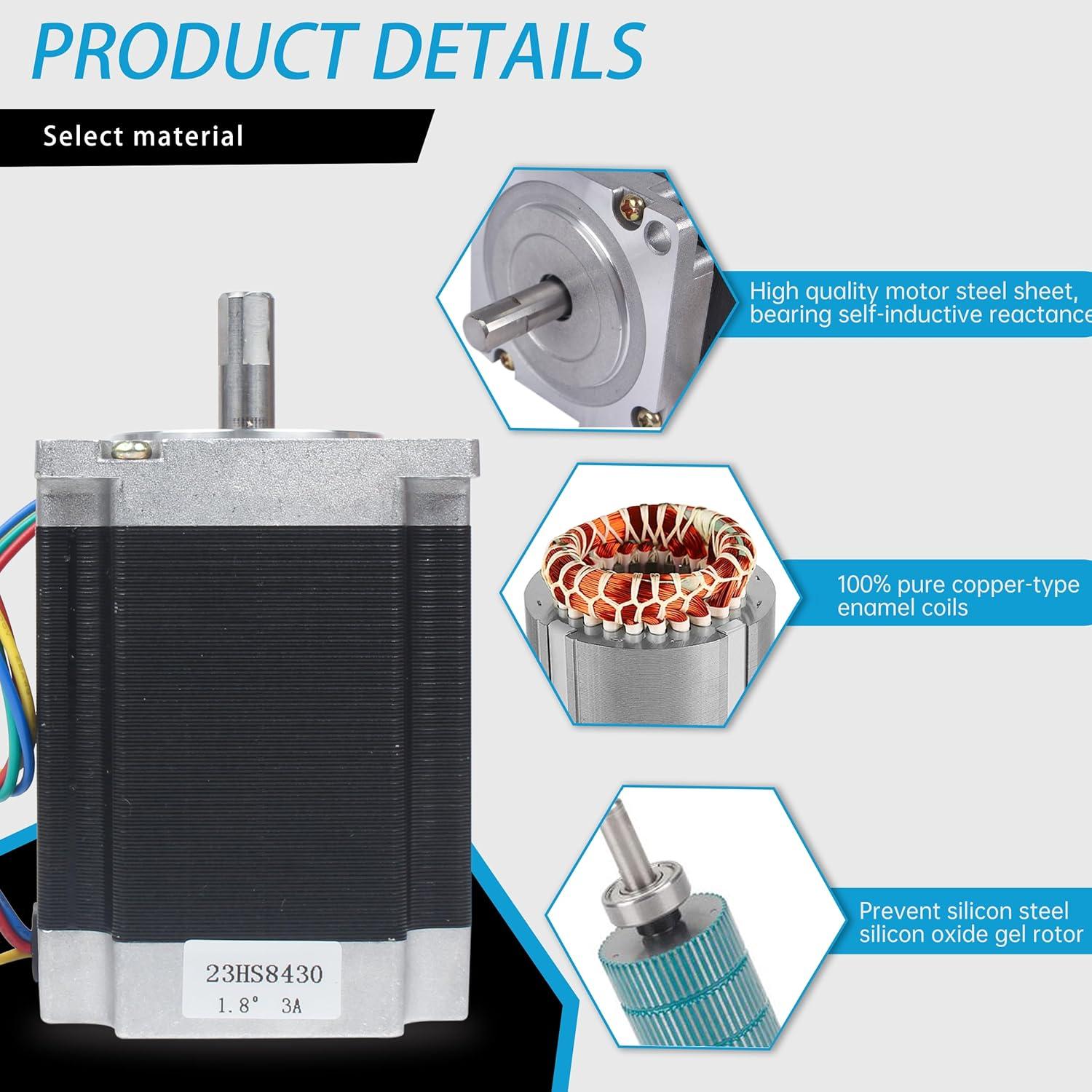

• Motor Paso a Paso de Alto Par Motor de acero de alta calidad, baja reactancia autoinducida en los rodamientos, buena capacidad de respuesta, acoplamiento directo a la carga a bajas velocidades cerca de velocidades bloqueadas, sin reducción de engranaje.

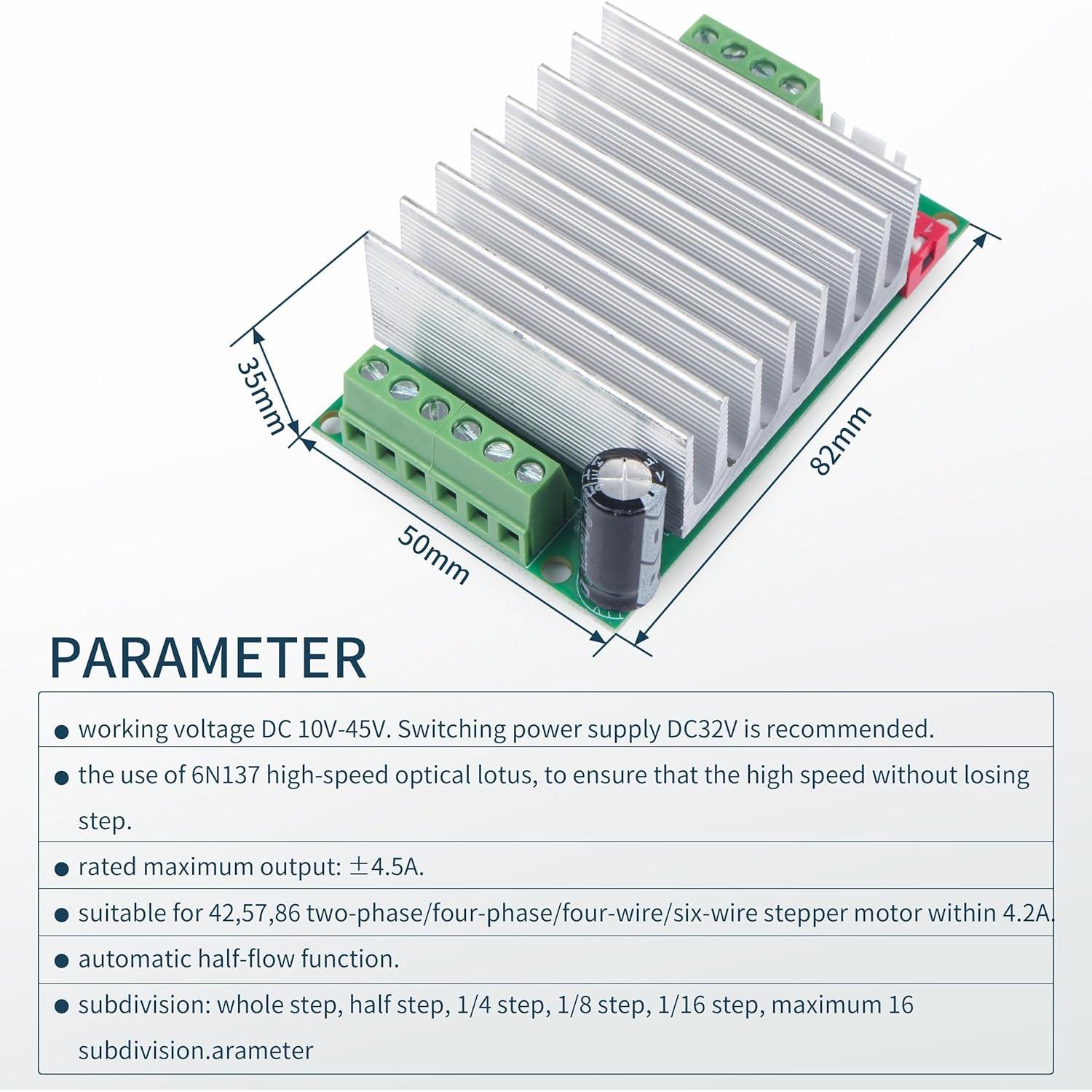

• Controlador de Motor Paso a Paso Mejorado de 4.5A Usando el último chip de instalación nuevo TB6600, hay apagado por bajo voltaje, sobrecalentamiento y protección de circuito por sobrecorriente, y en comparación con el TB6560 se ha aumentado la protección contra cortocircuitos. El voltaje de funcionamiento del controlador TB6600 es de DC 10-45VDC, soporta subdivisión del paso completo, medio paso, 1/4, 1/8, 1/16 de paso, hasta 42/57/86 motores paso a paso de dos fases / cuatro fases / cuatro hilos / seis hilos dentro de 4.2A.

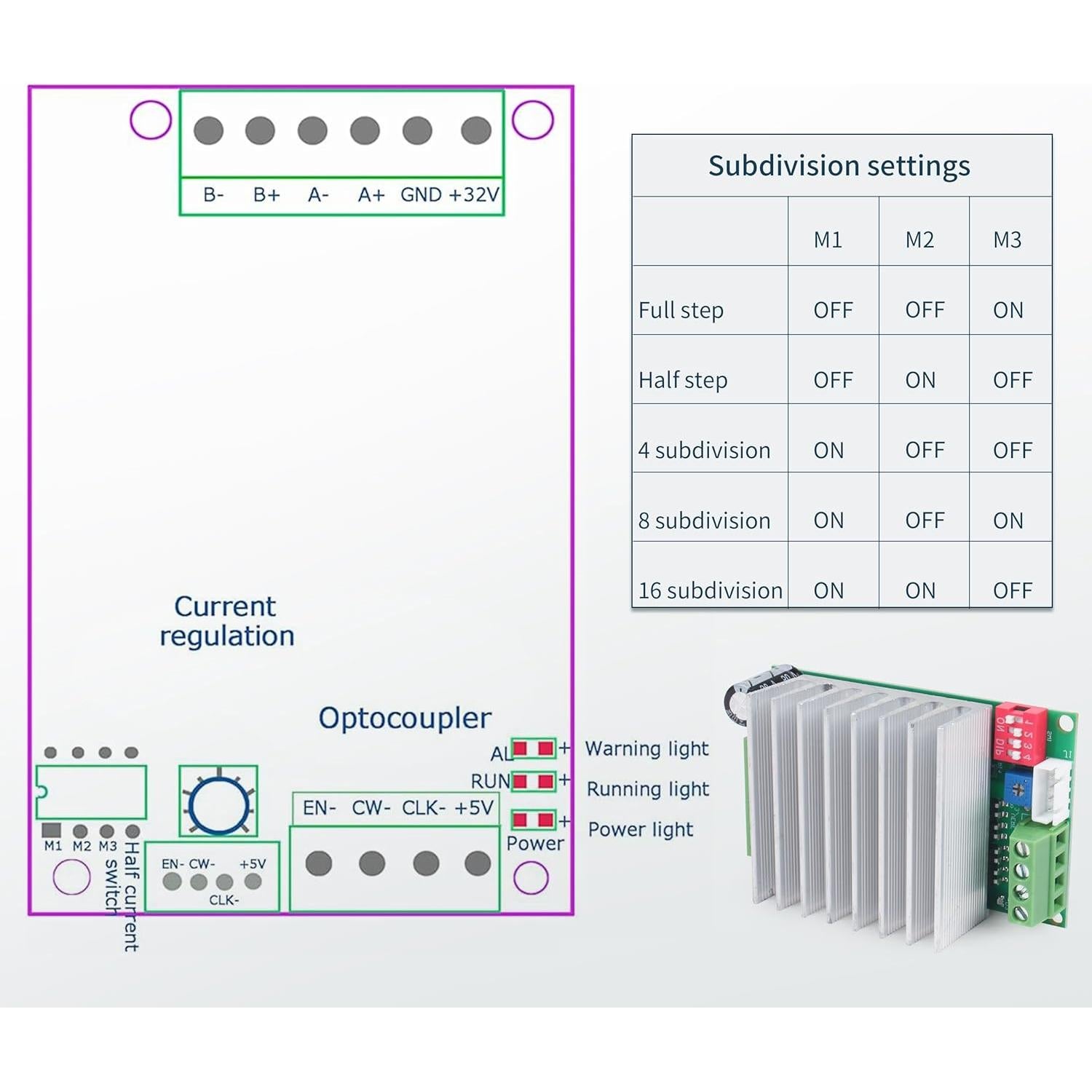

• Característica del Controlador de Motor Paso a Paso La corriente de salida es ajustable sin escalonamientos para satisfacer sus diversos requisitos de aplicación; Las instrucciones de configuración de subdivisión están impresas en la parte posterior de la placa; El uso de un radiador ampliado asegura una buena disipación de calor; Adoptando el modo de entrada de ánodo común, hay dos terminales de entrada, el cableado es más conveniente.
