Características destacadas

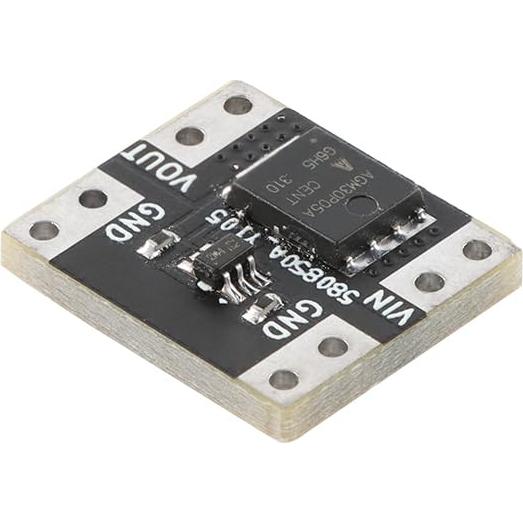

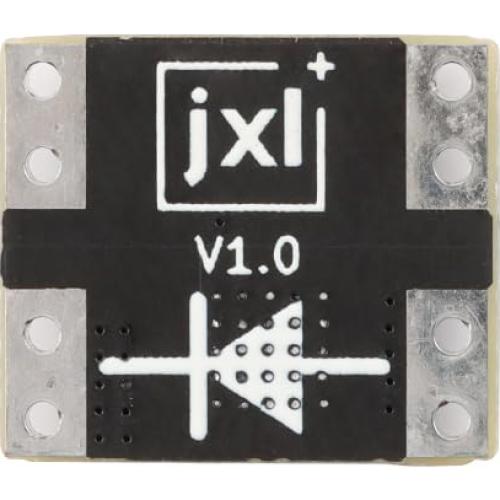

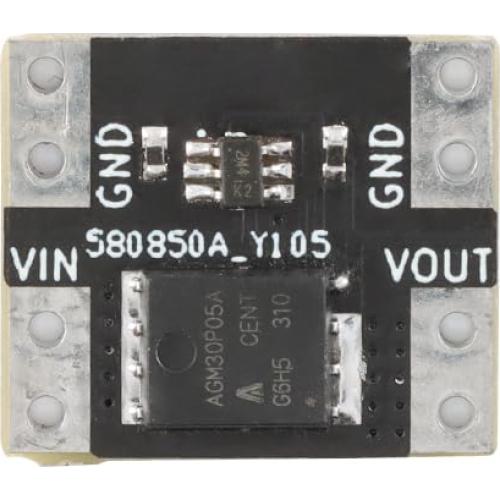

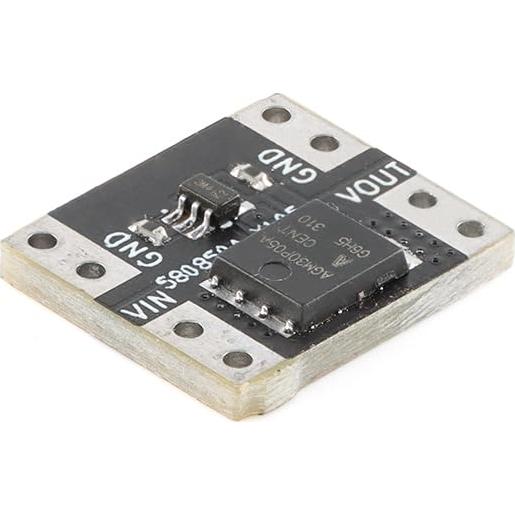

• El módulo de diodo ideal XL0401 utiliza un chip dedicado para simular un rectificador de diodo ideal.
• El módulo adopta un MOS de 5.5MΩ de baja resistencia interna, lo que reduce la caída de voltaje durante la operación a alta corriente, evitando la alta caída de voltaje de 0.7V en diodos ordinarios. La reducción en la caída de voltaje también reduce en gran medida el calentamiento.
• Cuando un diodo Schottky de 0.3V opera a una corriente de 10A, su consumo de potencia por calentamiento es de 3W (en realidad mucho más alto). En pruebas reales, el diodo ideal XL0401 opera a una corriente de 10A, con una caída de voltaje de aproximadamente 100mV y un consumo de potencia por calentamiento de aproximadamente 1W.

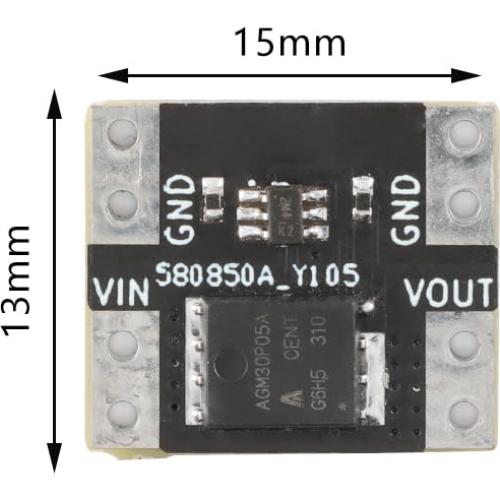

• Voltaje de trabajo: 3V~26V, tamaño del módulo: 15 x 12.8 x 34 mm, método de posicionamiento: fijación por soldadura
• Corriente de trabajo: 12V 25 °C sin medidas de disipación de calor ≤ 10A (prueba de larga duración de 10A durante 30 minutos), 12V 25 °C disipador de calor + refrigeración por aire ≤ 15A (prueba de larga duración de 15A durante 30 minutos). Teóricamente, se puede lograr una mejor disipación de calor con corrientes más altas, pero las condiciones limitadas de disipación de calor por encima de 15A no se han probado para largas duraciones.
