Smoketronics

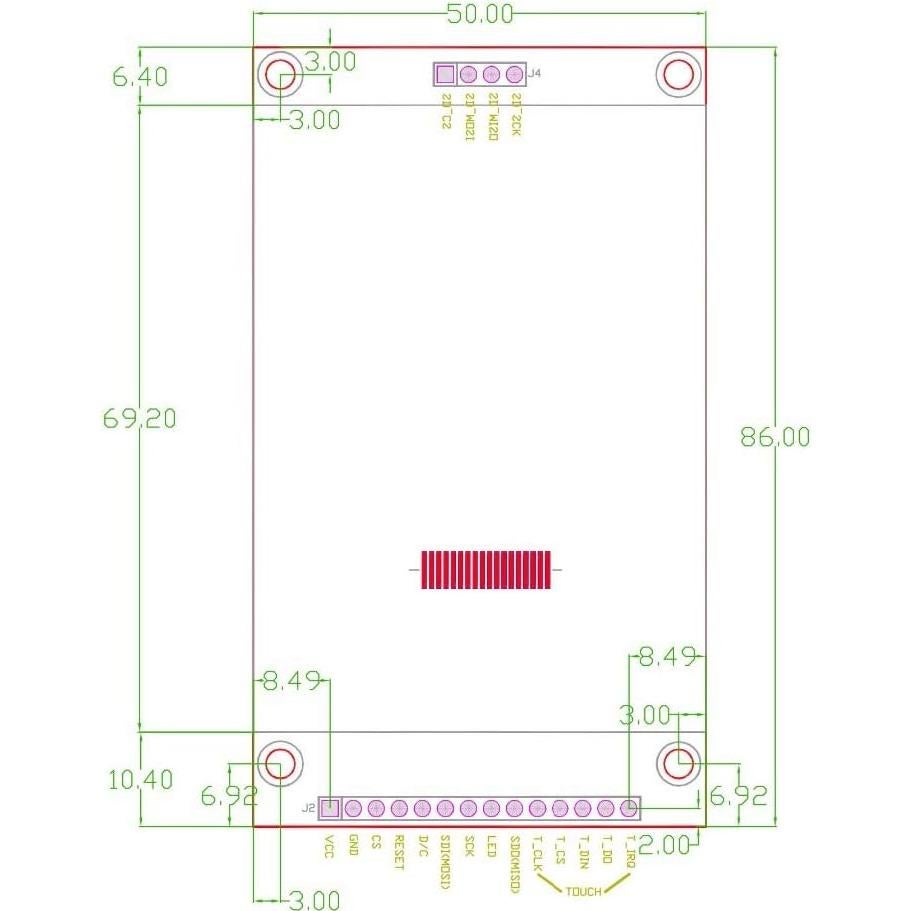

¡Estos son geniales! Pude poner el mío en funcionamiento muy rápido en un Raspberry Pi Pico. Probablemente compre un par más de ellos... a menos que la señora diga "No". El mío vino con los pines del conector J2 soldados - líneas de Display y Touch. Necesité agregar mis propios pines en el extremo opuesto de la placa para J4 - líneas de la tarjeta SD. La buena documentación puede ser difícil de encontrar, pero está ahí. Es importante notar que el nivel lógico es de 3.3V, lo cual es genial para i

Steve Platt

Todos los módulos en la placa funcionaron, una vez que entendí el cableado. TFT y TS: MOSI, MISO, CLK, CS, DC, TS_INT necesitaban divisores de voltaje para llegar a líneas de 3.3V (en dispositivos Uno y Mega, no he probado con ESP32). Arduino -> 2.2K -> pin(es) de la tarjeta -> 3.3K -> GND. Conecté VCC y RESET directamente a 3.3v, GND a GND, 5v al LED. Las líneas SD son todas líneas de 5V. Así que, por ejemplo (técnicamente), Arduino MOSI -> SD MOSI -> 2.2K -> TFT MOSI, TS MOSI -> 3.3K -> GND. U

WeldsStick

Controlo esta placa con un convertidor de nivel 74HC4050 en una placa de prototipos para lógica en el rango de 3.3v. Los ejemplos funcionan mejor si RST se mantiene alto con una resistencia de 47K a 3.3v. El valor de la resistencia no es crítico. El código debe dejar TFT_RST por defecto. Si se especifican todas las señales TFT_, el código de los controladores debe usar SPI por software, que es mucho más lento que SPI por hardware. De lo contrario, es una gran placa, con una pantalla nítida. Aún

RFS

A pesar de que la descripción dice "...compatible con 5V, usar con lógica de 3.3V o 5V..." mi pantalla no funcionó hasta que agregué divisores de resistencia en los pines de salida de mi Arduino Mega 2560 para bajar el nivel lógico de 5V a 3.3V. Se puede alimentar la pantalla con 5V, pero los pines de control lógico deben ser de 3.3V. Buena pantalla de todos modos. No probé ni usé la función táctil ni la entrada/salida de la tarjeta SD. El divisor de resistencia: pin de Arduino (resistor de 1k5)

Amazon Customer

Tengo 4 de estos para varios proyectos... funcionan bien... son más fáciles de usar que mi Nextion, pero también tienen usos diferentes.
