Módulo de Pantalla OLED Waveshare 1.5" 128x128 SPI/I2C

Name: Módulo de Pantalla OLED Waveshare 1.5" 128x128 SPI/I2C
Brand: waveshare
SKU: B09XZ4SYK1
Price: 63222 ARS
Availability: InStock
Rating: 3.5 (35 reviews)

1 / 10

Ver más productos marca waveshare

Módulo de Pantalla OLED Waveshare 1.5" 128x128 SPI/I2C

3,5

(35 opiniones)

$63.222

+ impuestos: $13.277

Cantidad:

Compra protegida
Envío a todo el país
Garantía de entrega

Características destacadas

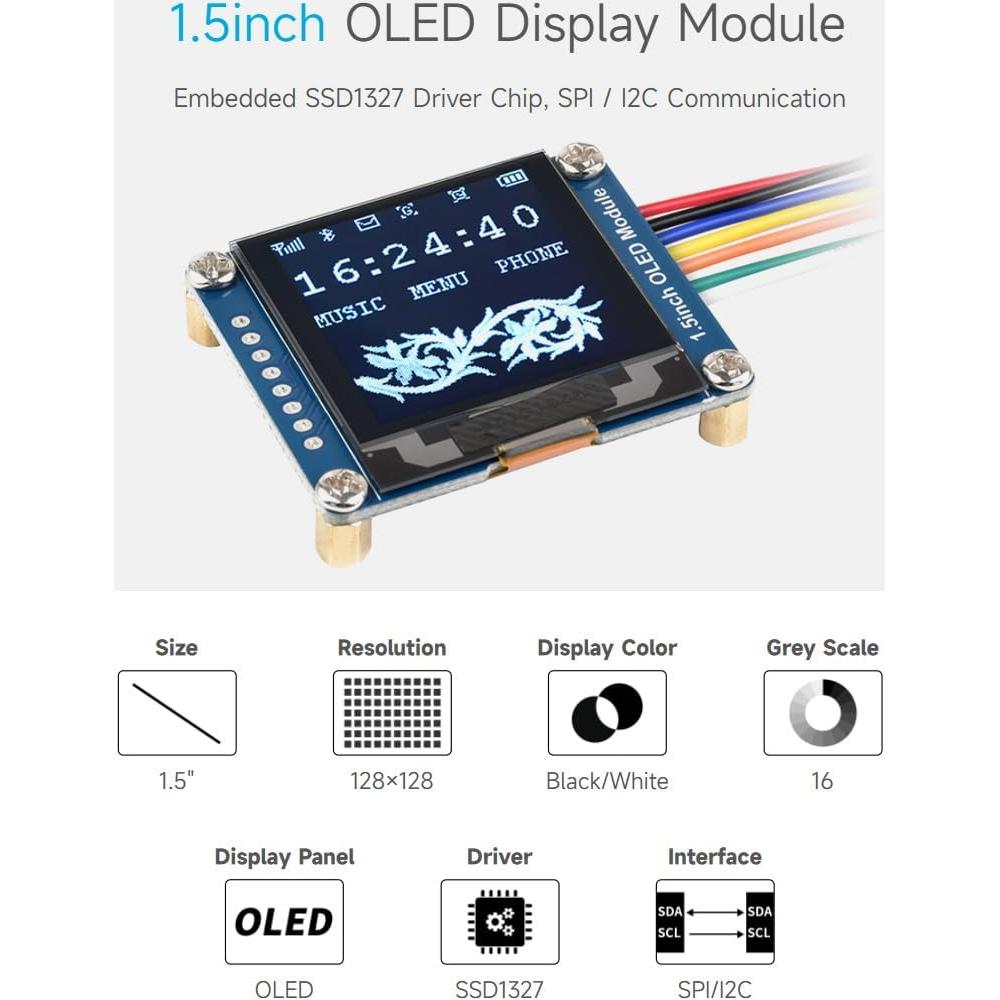

Este es un módulo de pantalla OLED general, diagonal de 1.5 pulgadas (3.81 cm), 128x128 píxeles, 16 niveles de gris, con controlador integrado, comunicándose a través de interfaz SPI o I2C.
128x128 alta resolución
16 niveles de gris, mejor efecto de visualización
Soporta interfaz SPI o I2C, configurado a través de resistor en placa
Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/STM32)

Opiniones de compradores

3,5

35 opiniones

37%

20%

19%

10%

14%

D. K.

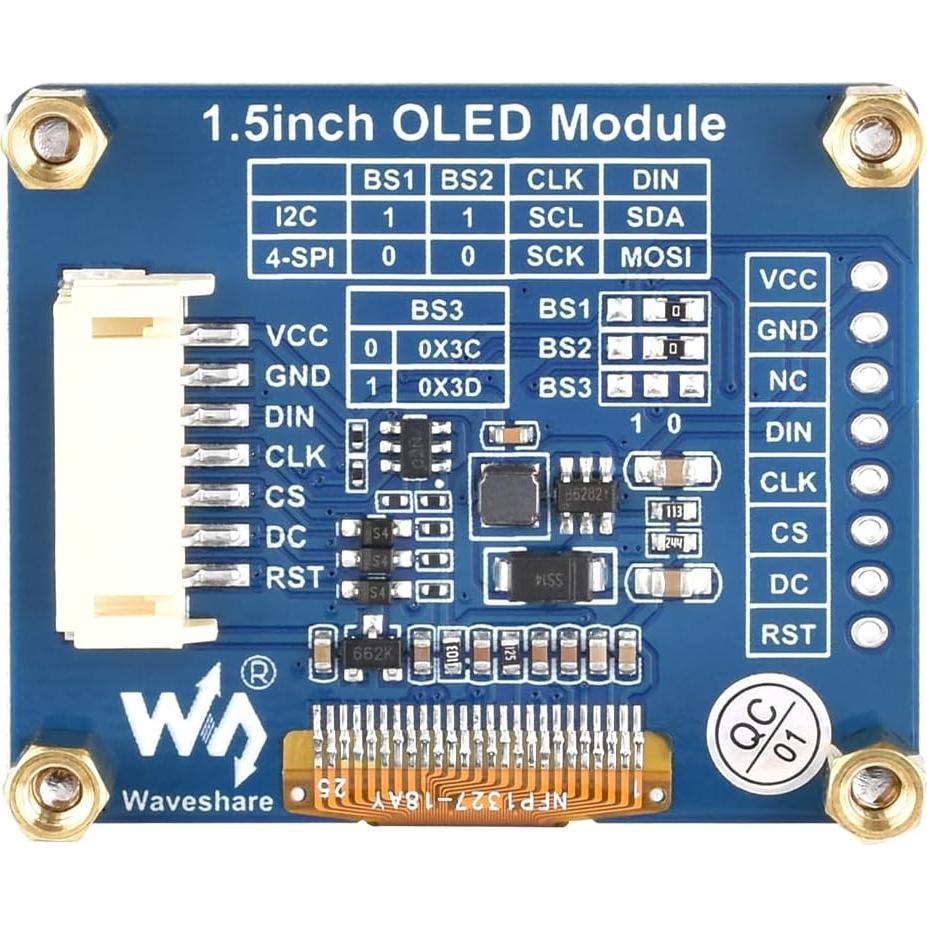

Muy buena pantalla. La cambié a modo I2C (debes desoldar las resistencias de 0 ohm bs1/bs2 y unir las almohadillas al lado de ellas) a una velocidad de reloj de 400KHz. Usé la biblioteca U8g2 en un Teensy3.2 y también en un PIC32MX de Microchip. Tienes que usar la versión C de la biblioteca U8g2 y eliminar todas las fuentes no utilizadas del archivo de fuentes. La versión gratuita del compilador XC32 no elimina el código no utilizado. La pantalla no se actualiza muy rápido en modo I2C, pero se a

Brian A Smith

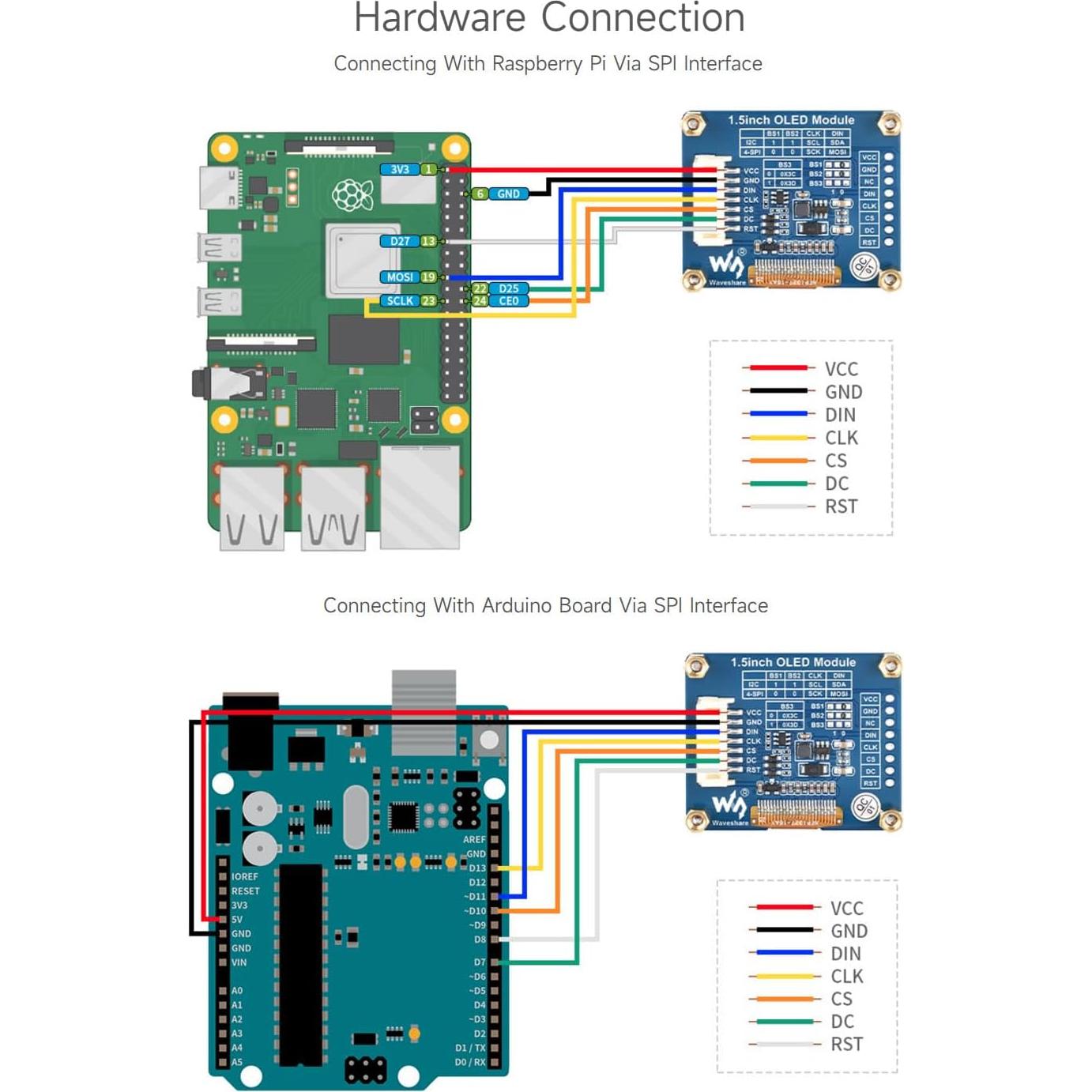

La documentación sobre cómo usar la pantalla en modo I2C no tiene la foto correcta de la parte trasera de la pantalla, así que no te dice que tienes que quitar AMBOS resistores de 0 ohmios, en BS1 y BS2. Luego, pon un pequeño bulto de soldadura en las dos almohadillas del lado izquierdo de AMBOS BS1 y BS2. (Ver foto.) Las conexiones al usar I2C tampoco son fáciles de entender. Aquí te explico cómo conectar los pines para I2C: VCC->VCC GND->GND DIN ->SDA CLK ->SCL CS: No conectes a nada DC: Estab

Zedhound

Me gusta la pantalla. Mucho espacio para métricas e imágenes. Configuración fácil, en Arduino Nano. Usé los pines 8 a 12 y 5v y tierra. La biblioteca de Wave Share es un desastre. Sin documentación y ocupa demasiado espacio. Usa la biblioteca U8G2, es mucho mejor y ocupa mucho menos espacio.

Michael Watkins

He intentado subir ejemplos en línea usando la biblioteca u8g2 a través de 4-SPI - no funciona, la pantalla parece completamente insensible a las tareas más básicas - ningún 'hola mundo' funciona, no se pinta toda la pantalla, es solo basura. Viene sin instrucciones tampoco. Aparentemente, tienes que desoldar algunas conexiones para usar I2C. Genial, suena como mucha diversión. Estoy seguro de que después de hacer eso y que siga sin funcionar, me encantará haber perdido mi tiempo. Consigue otra

Amanda W.

Funciona bien con la biblioteca u8g2 de Arduino. Solo asegúrate de que un cable no se desconecte mientras está en funcionamiento. EDIT: Hay 2 constructores diferentes en u8g2 que son compatibles con esta pantalla, uno de los cuales desplaza la pantalla bajándola unos 10 píxeles. El que no desplaza la pantalla está un poco por debajo del constructor i2c.

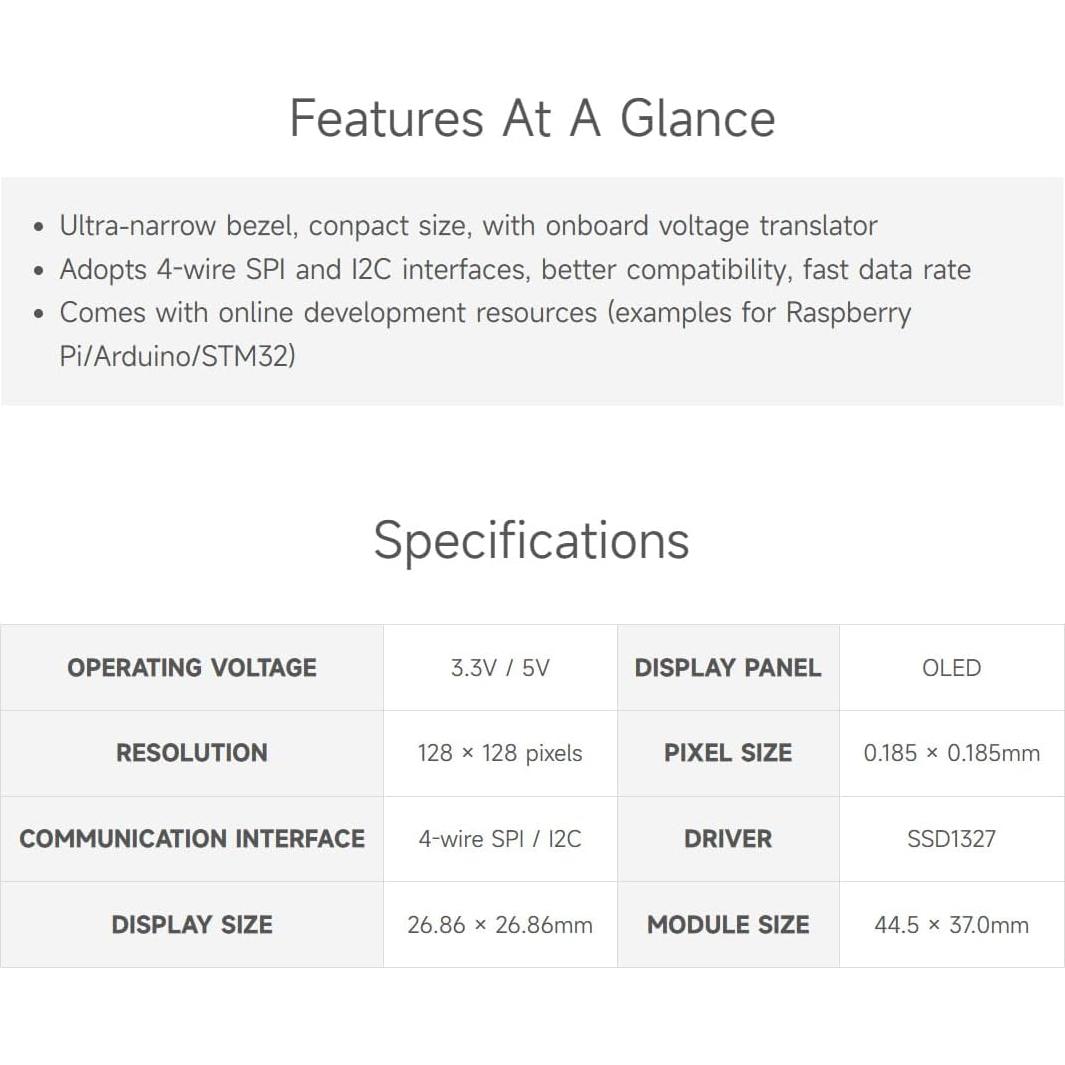

Especificaciones técnicas

Color: Blanco
Marca: waveshare
Serie: Módulo OLED de 1.5 pulgadas
Disco duro: SSD
Sistema operativo: Linux
Peso del artículo: 0.67 onzas (19 gramos)
Marca del procesador: VIA
Interfaz de disco duro: Ethernet
Número de procesadores: 1
Resolución de pantalla: 128 x 128
Dimensiones del producto: 7.09 x 3.94 x 3.54 pulgadas (18.0 x 10.0 x 9.0 cm)
Descripción de la tarjeta: Integrada
Dimensiones del artículo lxwxh: 7.09 x 3.94 x 3.54 pulgadas (18.0 x 10.0 x 9.0 cm)
Máxima resolución de pantalla: 128 x 128
Número de modelo del artículo: Módulo OLED de 1.5 pulgadas
Tamaño de pantalla en posición vertical: 1.5 pulgadas (3.81 cm)
