Características destacadas

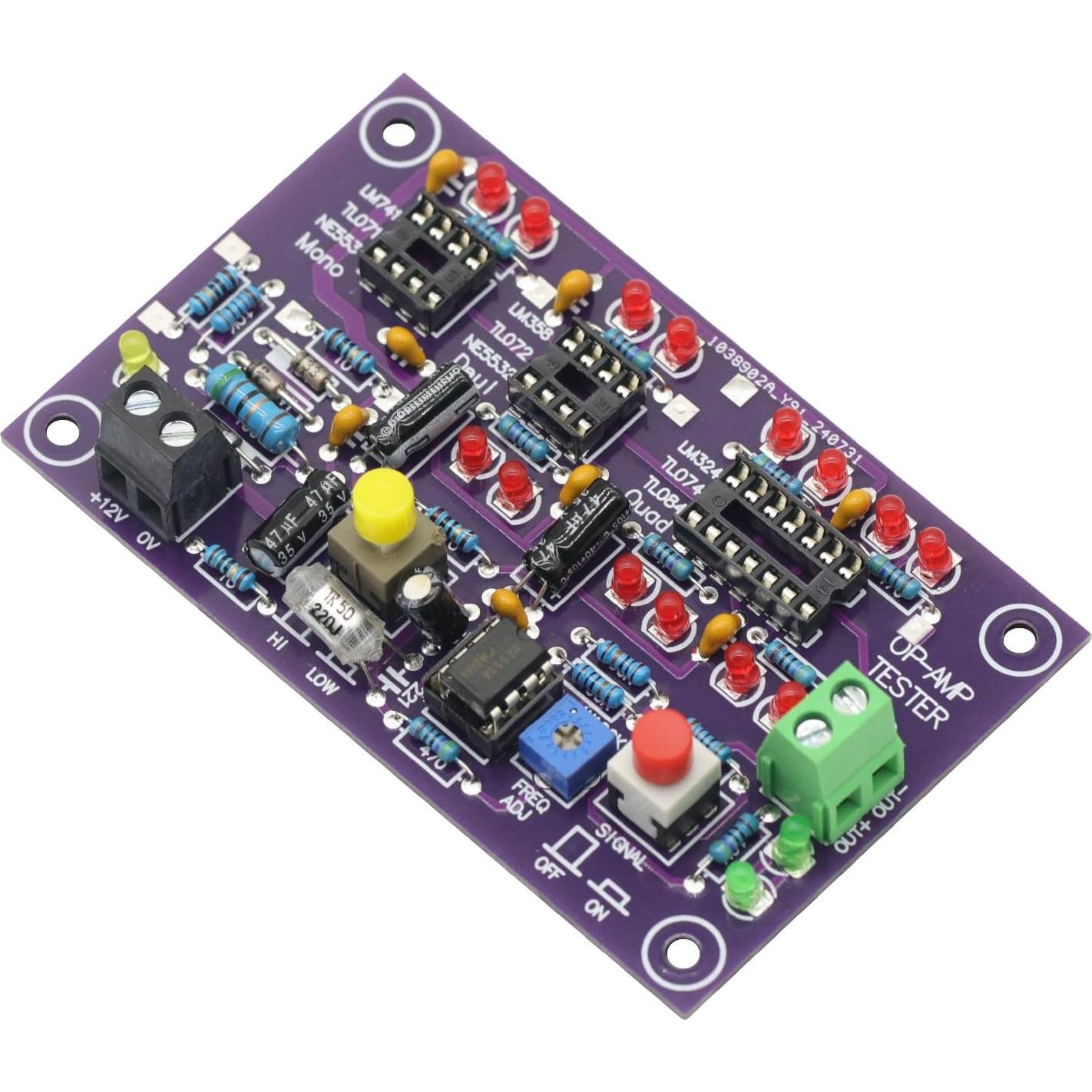

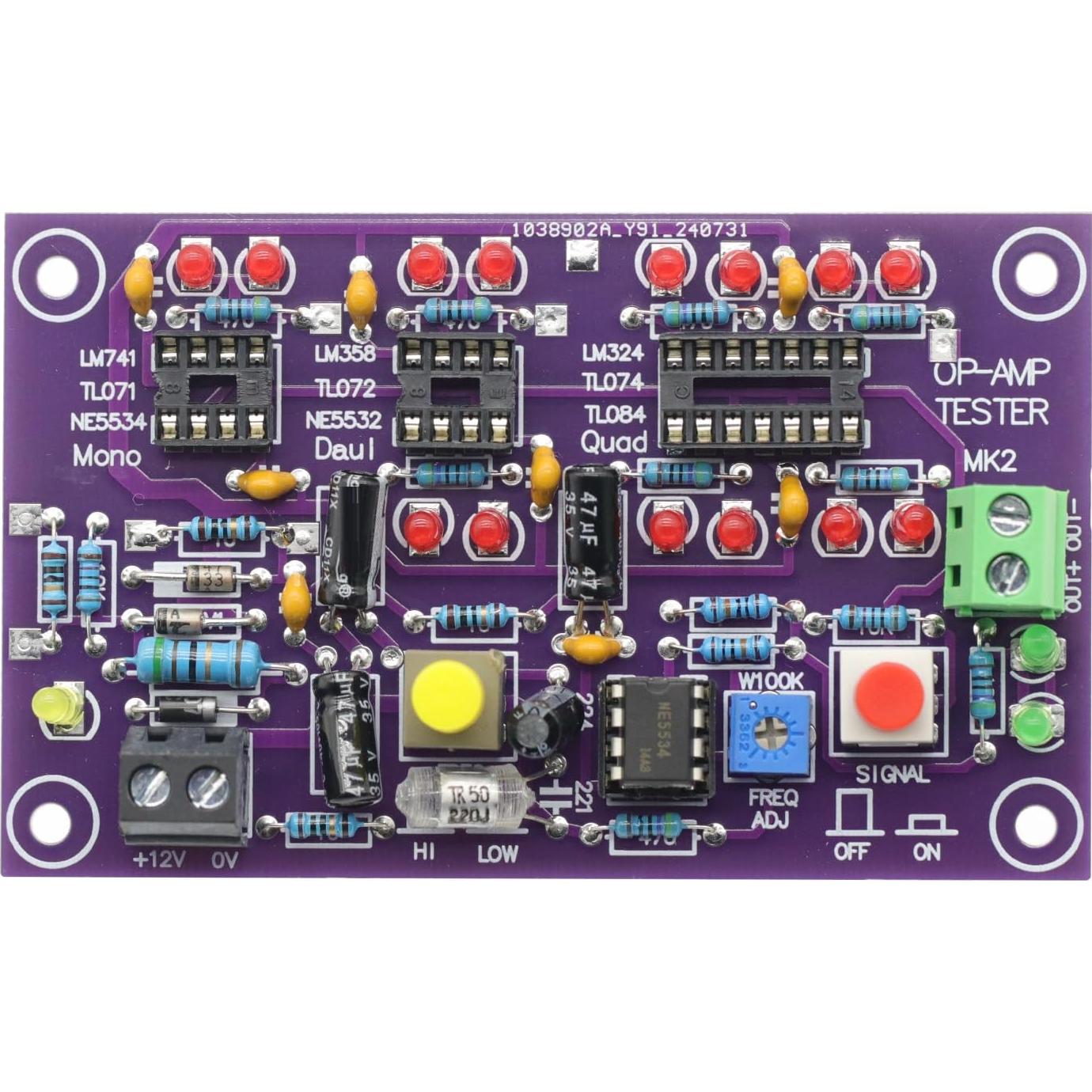

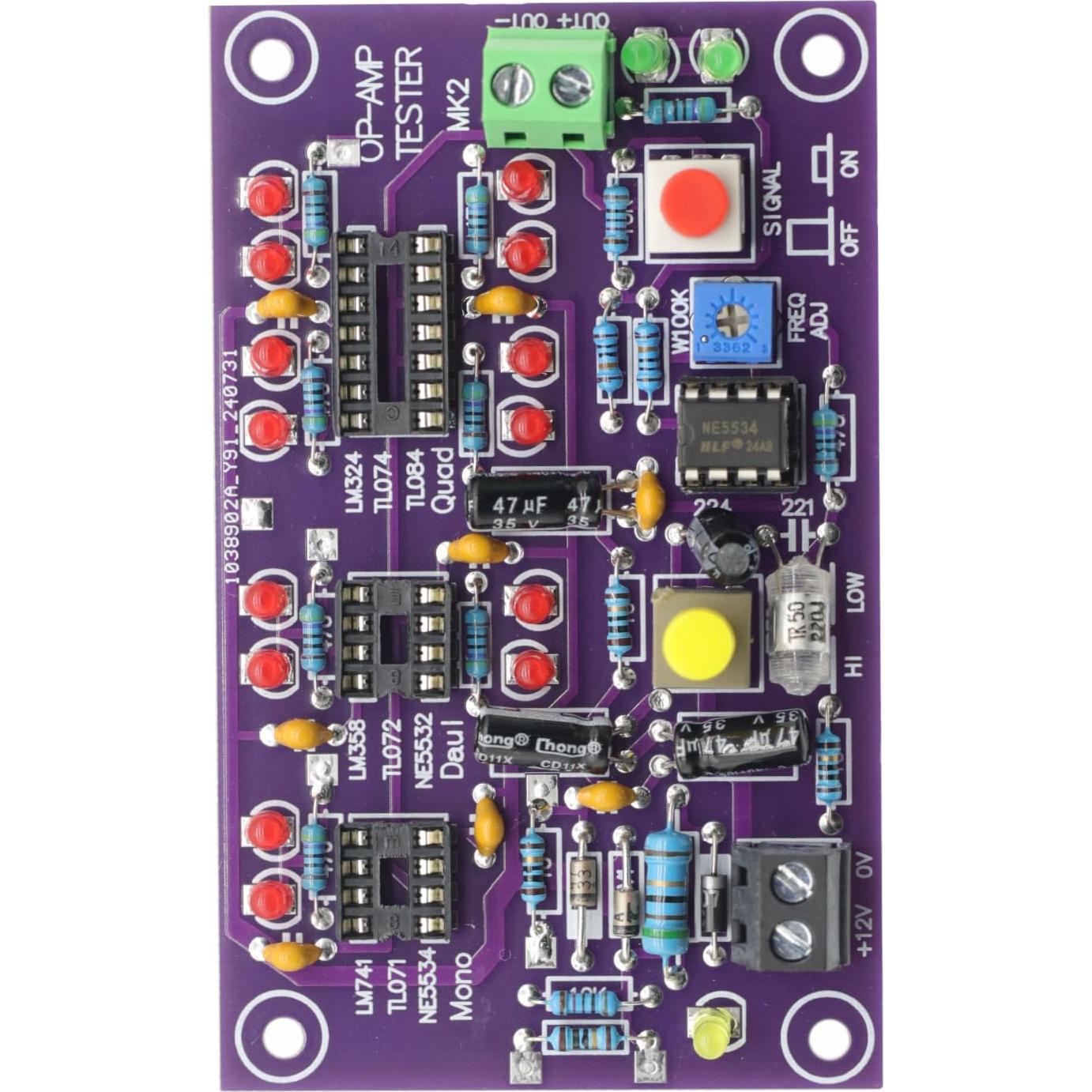

• 1. Esta placa de prueba de amplificador operacional se puede utilizar para probar amplificadores operacionales simples, dobles y cuádruples comunes, y distinguir entre placas terminadas de alta velocidad y baja velocidad.
• 2. Esta placa de circuito puede determinar si el IC se puede utilizar para amplificación y también determinar la tasa de conversión del chip.
• 3. Equipado con luz indicadora LED, para amplificadores operacionales de alta velocidad, pueden salir normalmente al ingresar señales de onda cuadrada de alta y baja frecuencia, manifestándose como el correspondiente LED rojo sincronizado con el LED verde, constantemente encendido (200KHZ) o parpadeando (10Hz).

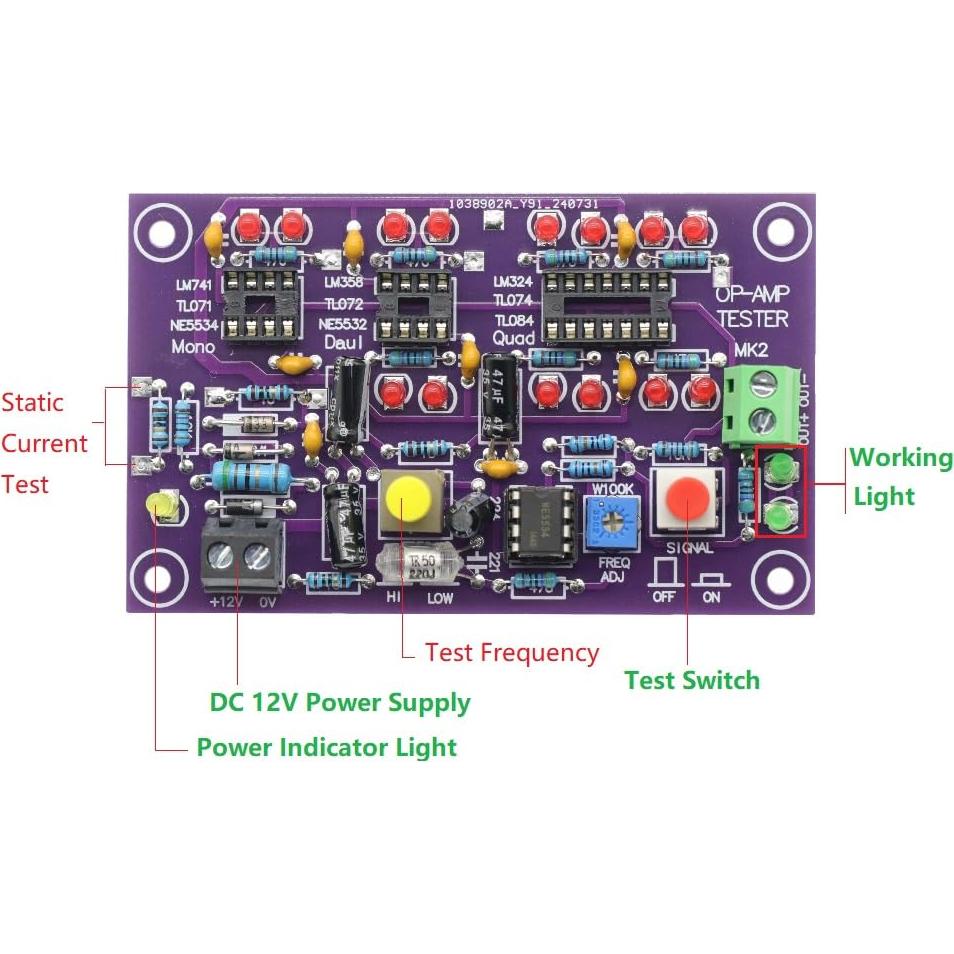

• 4. Hay terminales de prueba dejados en la placa que pueden probar la corriente estática del amplificador operacional bajo condiciones de alimentación de 5V positiva y negativa. Al medir la corriente estática, también se pueden entender algunas características del amplificador operacional, y se puede hacer diferenciación de modelos.
• 5. Modelos soportados: Modelos de amplificador operacional simple: LM741, LF356, NE5534, TL071, TL081, OP07 y otros amplificadores operacionales simples empaquetados estándar. Modelos de amplificador operacional doble: LM358, NE5532, TL072, TL082, MC1458, RC4558, 0P275, AD827 y otros amplificadores operacionales dobles empaquetados estándar. Modelos de amplificador operacional cuádruple: LM324, TL074, TL084, LF347, AD713, etc.
