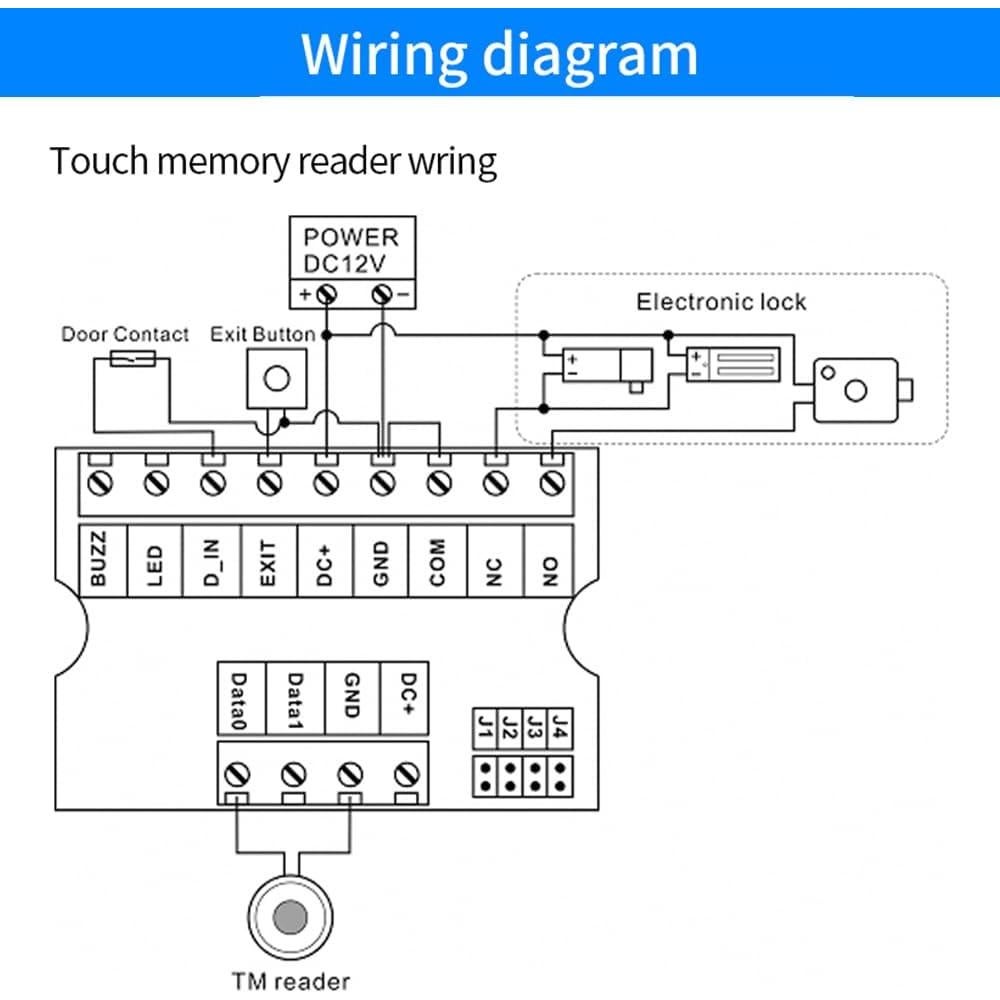

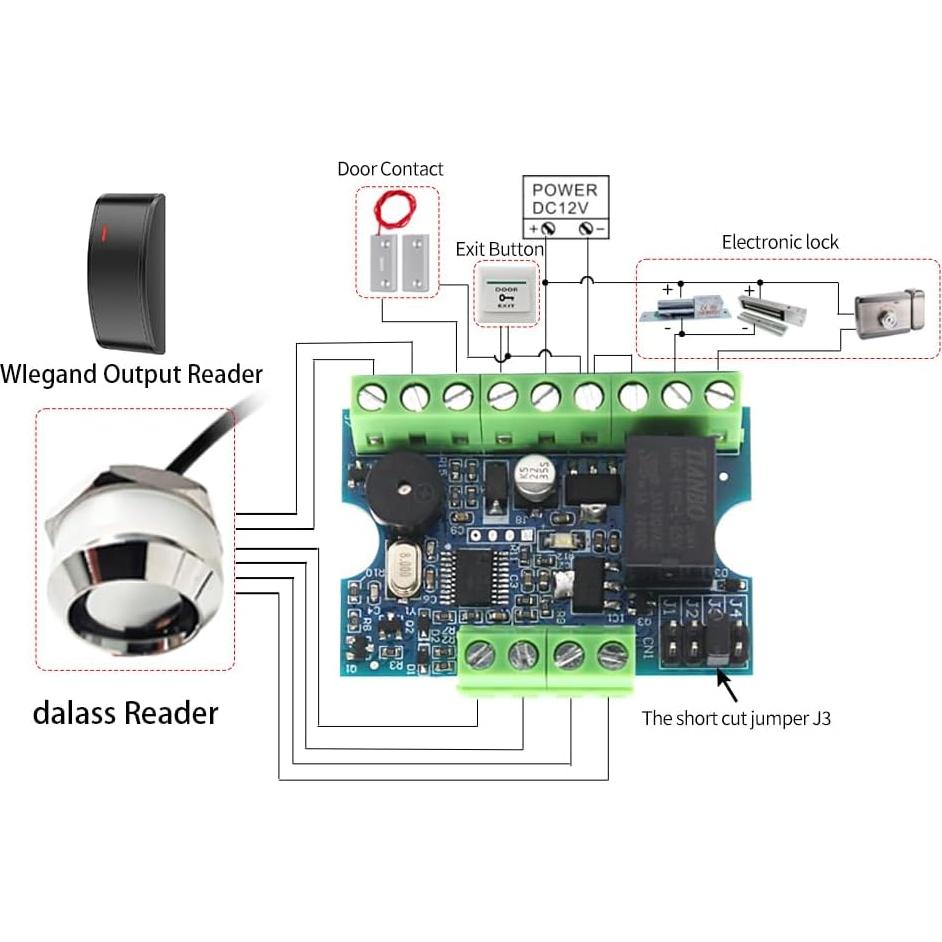

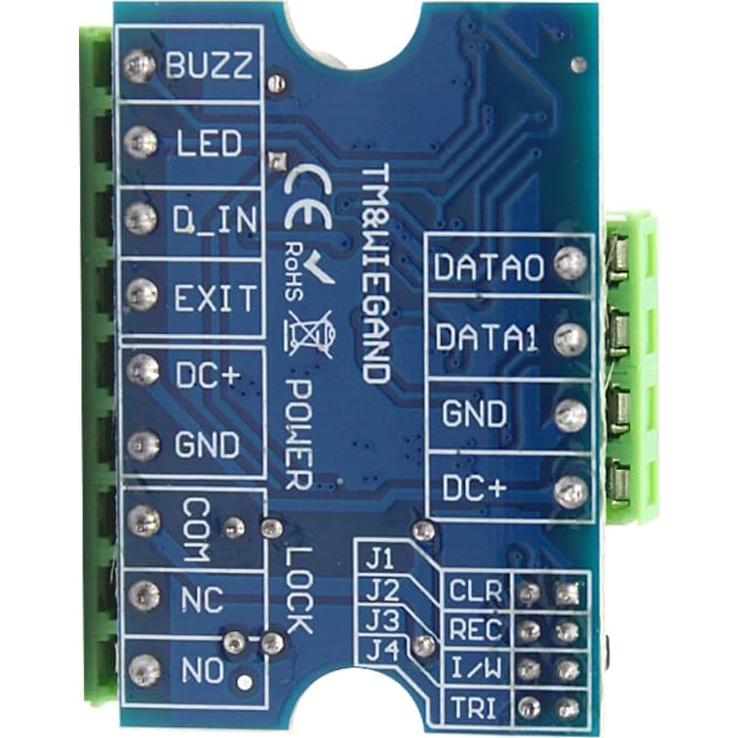

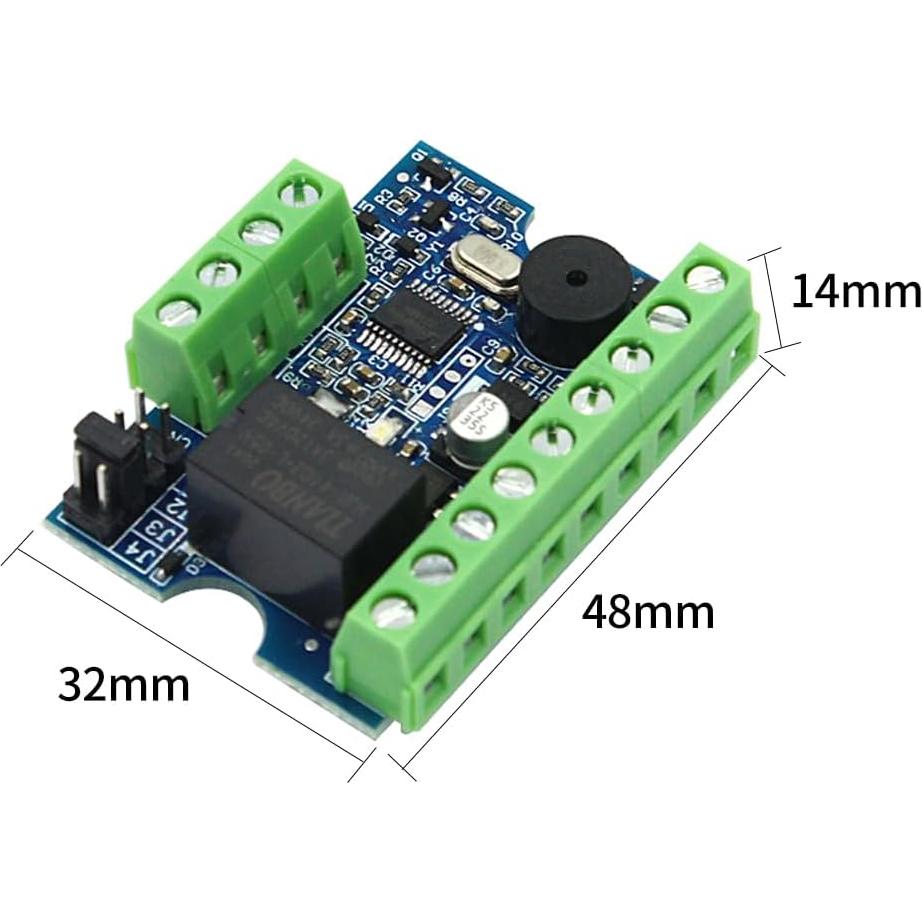

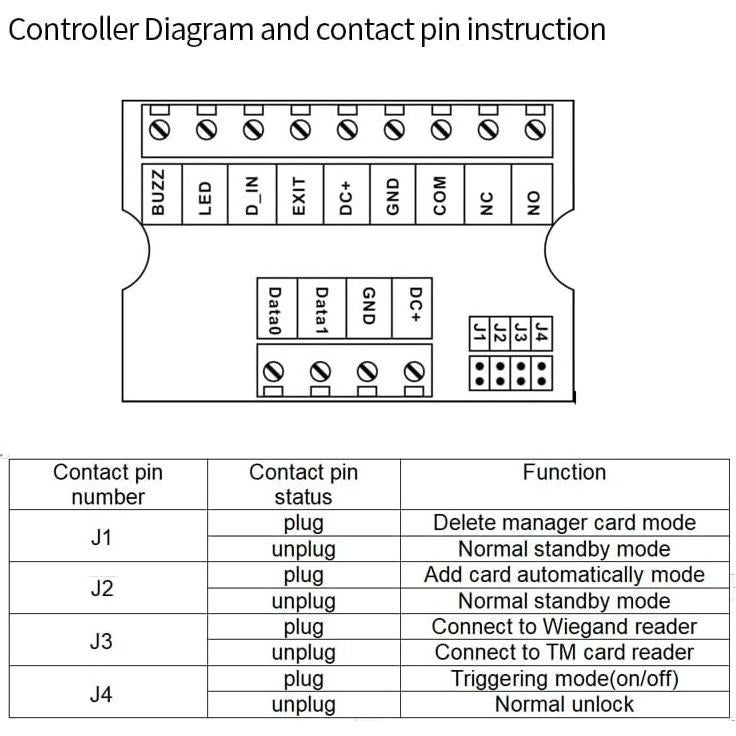

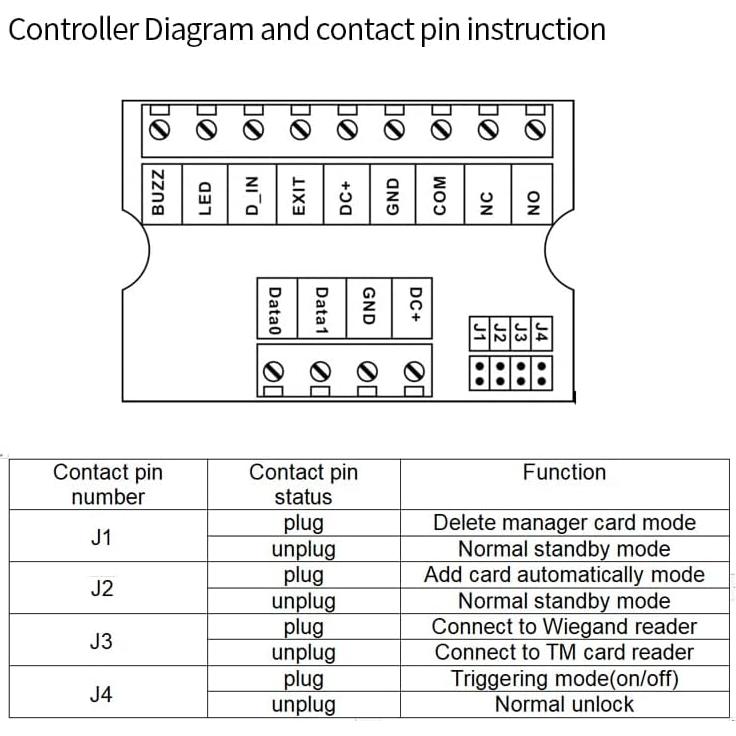

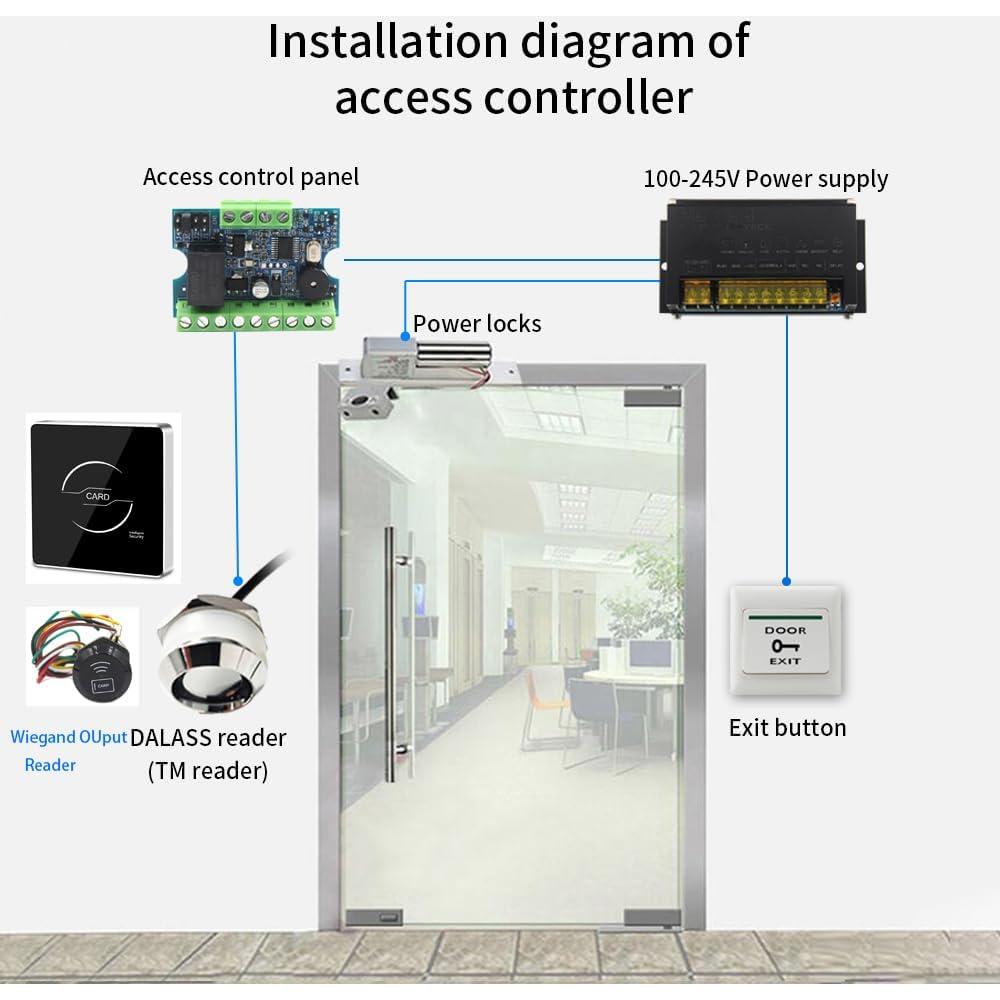

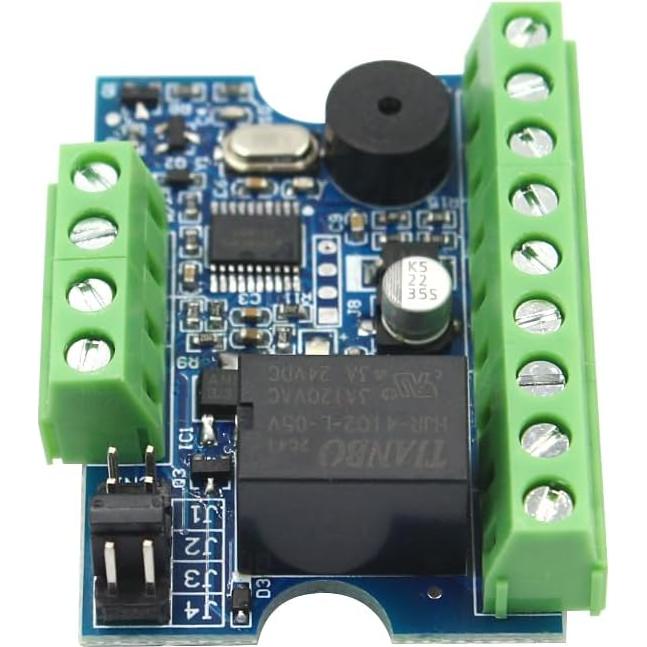

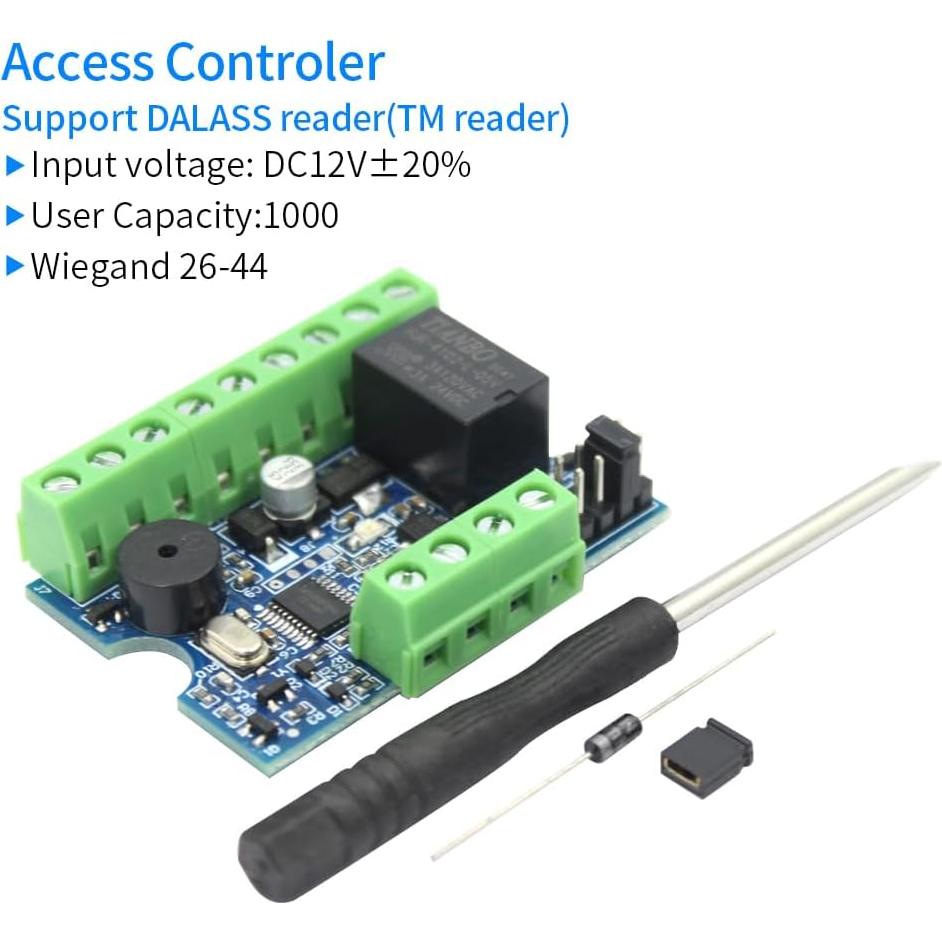

Este control de acceso es un control de acceso independiente diseñado para una sola puerta. Soporta 1000 usuarios y puede conectarse a un lector RFID Wiegand 26-44 externo o a un lector de memoria táctil. Tiene dos tarjetas de administrador y puede conectarse a cualquier tipo de cerraduras y botón de salida. Instalación y operación fáciles. Voltaje de entrada: DC12V±20% Corriente en reposo: ≤17mA Wiegand 26-44 Lector de memoria táctil: DS1990A Corriente de salida de cerradura eléctrica: ≤3A (salida de relé) Tiempo de desbloqueo: 1~128s Tarjetas de administrador: 2 tarjetas Distancia de comunicación con el lector Wiegand: ≤100m Distancia de comunicación con el lector de memoria táctil: ≤15m Temperatura de operación: -35~60°C Instalación flexible: Posiciones de orificio de tornillo estándar para adaptarse a diferentes requisitos de escena Compatibilidad fuerte: Soporta la mayoría de los controladores de acceso principales en el mercado Diseño anti-error: Interfaz claramente etiquetada, cableado no confuso Duradero y estable: Resistente a desensamblaje y palanca, adecuado para varios entornos interiores y exteriores Retire el puente de cortocircuito J1, encienda, la luz verde del controlador parpadea. Pase la tarjeta 1, tarjeta 2. El controlador está en modo de espera. La luz LED se apaga. Estas dos tarjetas serán las tarjetas de administrador. 1. Si no hay operación después de pasar la tarjeta 1, la máquina ha estado esperando el estado de pasar la tarjeta de administrador 2. Si apaga, luego enciende nuevamente, el dispositivo está en modo de agregar la tarjeta de administrador. 2. Si solo necesita 1 tarjeta de administrador. Simplemente pase la misma tarjeta dos veces al agregar la tarjeta de administrador. Las operaciones anteriores deben estar en estado de apagado. Encienda cuando todas las operaciones estén completas. Conecte el puente de cortocircuito J1, encienda, el controlador emitirá un pitido y la luz verde parpadeará durante 3 segundos. Luego desconecte el J1, las tarjetas de administrador se eliminaron con éxito. Si se enciende nuevamente después de eliminar las tarjetas de administrador, el controlador entrará en modo de agregar tarjetas de administrador, la luz verde del controlador parpadeará. Pase la tarjeta de administrador cuando el controlador esté en modo de espera. El dispositivo sonará "DiDi" dos veces, la luz verde se encenderá. Pase las tarjetas de usuario (pase cada tarjeta de usuario una vez). Cuando todas las tarjetas de usuario se hayan agregado, pase la tarjeta de administrador o espere 1 minuto, la luz verde se apagará y el controlador estará en modo de espera. Agregar nuevas tarjetas de usuario automáticamente. Apague, conecte el puente de cortocircuito J2, luego encienda, pase todas las tarjetas de usuario inválidas, la puerta se abrirá y todas las tarjetas de usuario inválidas se agregarán con éxito. Las tarjetas válidas podrían abrir la puerta. Pase la tarjeta de administrador, el dispositivo sonará "DiDi" dos veces, la luz verde se encenderá. En este momento, mantenga presionado el botón de salida. El zumbador sonará por segundo y la luz verde encendida significa que el tiempo de apertura es de 1 segundo. El número de veces que suena es el tiempo de apertura. Cuando se complete toda la configuración, suelte el botón de salida, pase la tarjeta de administrador o espere 1 minuto, el sistema entrará en modo de espera. Tiempo de apertura: 1-128s, predeterminado de fábrica: 3 segundos. GND- Conectar al polo negativo DC+- Conectar al polo positivo de +12V NO- Relé encendido COM- Relé COM NC- Relé NC LED- Conectar a la línea LED del lector externo BUZZ- Conectar a la línea del zumbador OPEN- Conectar al botón de salida D_IN- Conectar al botón de estado de la puerta DATA 0- Conectar a la interfaz de salida DATA 0 del lector Wiegand o interfaz de salida DATA del lector de memoria táctil DATA 1- Conectar a la interfaz de salida DATA 1 del lector Wiegand Conecte el puente de cortocircuito J4, encienda. Cuando pase la tarjeta por primera vez, mantenga la cerradura encendida y la luz verde encendida. Cuando pase la tarjeta por segunda vez, mantenga la cerradura apagada y la luz verde se apagará. Conecte el puente de cortocircuito J3, encienda, luego conecte el modo de lector de tarjetas Wiegand; Desconecte el puente de cortocircuito J3, encienda y conéctese al modo de lector de memoria táctil. El interruptor magnético de la puerta se puede conectar externamente. Cuando la puerta se abra al pasar la tarjeta, el zumbador sonará "Di...", y la puerta se cerrará inmediatamente, el zumbador se detendrá, y el tiempo de apertura de la puerta se detendrá.
