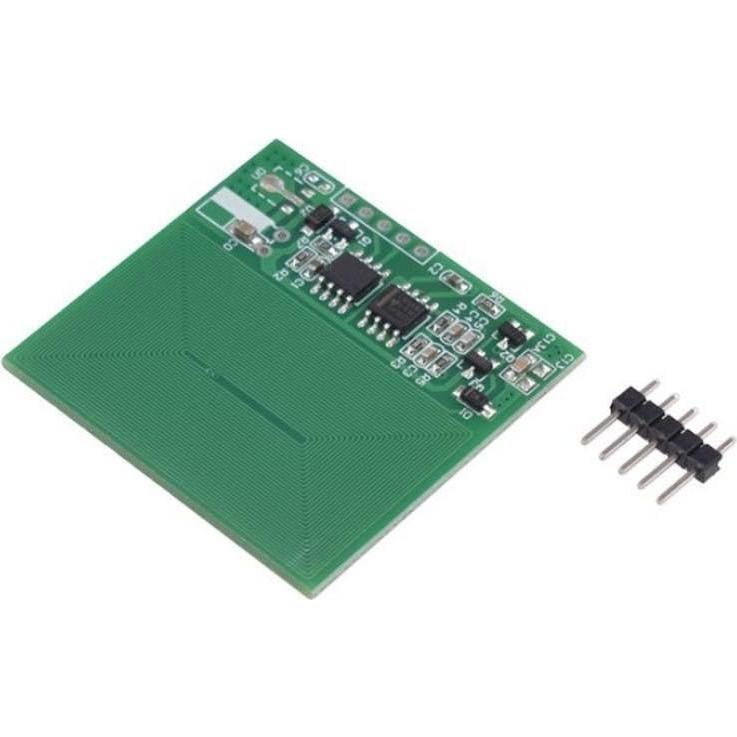

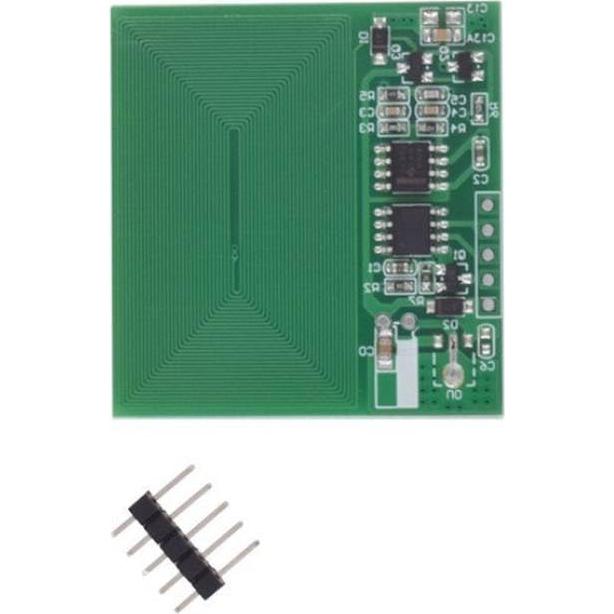

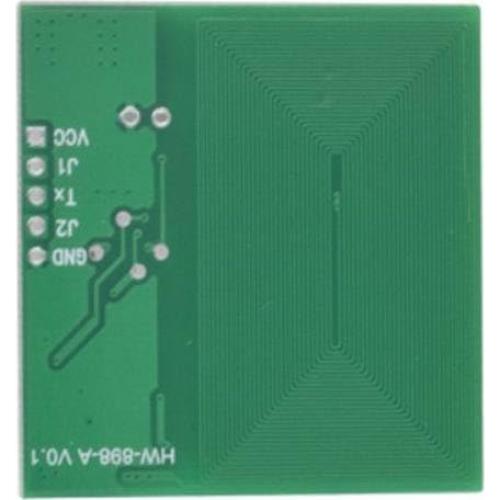

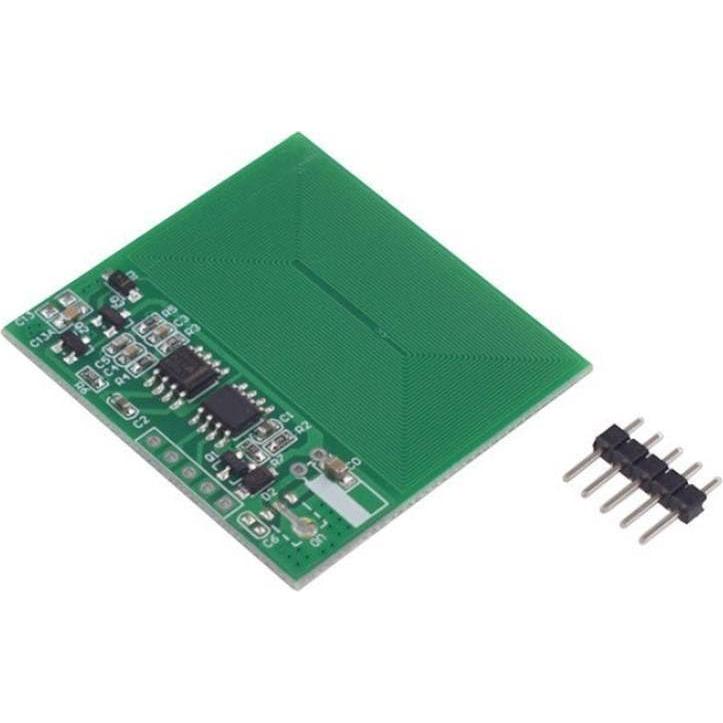

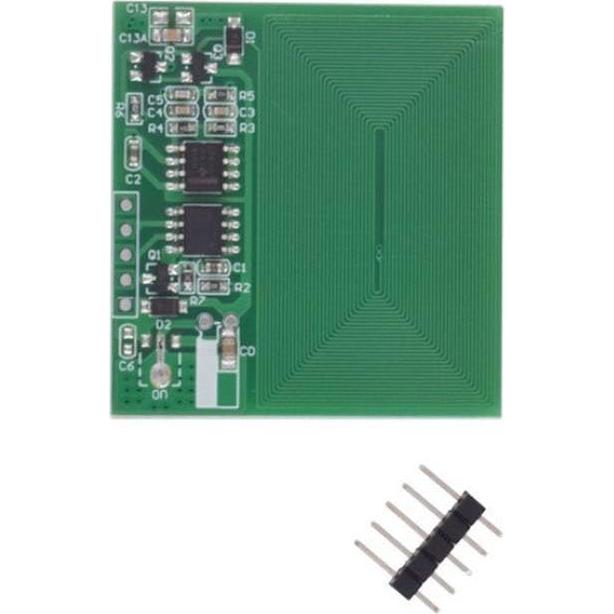

Descripciones: 1. Este producto es un módulo de decodificación de deslizamiento RFID de 125KHz, e integra la antena en el PCB. 2. La interfaz adopta una interfaz de 5PIN, que son VCC, J1, Tx, J2, GND. Al mismo tiempo, se añade un diodo Schottky a la alimentación para protección contra conexión inversa. 3. Este módulo es adecuado para la mayoría de las tarjetas ID de baja frecuencia. 4. El módulo tiene 3 modos de salida: salida UART, salida directa IO y salida de drenaje abierto de triodo. 5. Amplia aplicación Especificación: Nombre del Producto: Módulo de Deslizamiento de Tarjeta RF con Antena Integrada Voltaje de suministro: 3.3-5V (5V recomendado) Corriente de funcionamiento: menos de 50mA, el valor típico es 35mA. Parámetros del puerto serie: velocidad de baudios 9600 bit/s, bits de datos 8 bits, sin verificación de paridad, 1 bit de parada Función de interfaz: El módulo adopta tres tipos de salida de interfaz 1. El pin Tx utiliza UART para salir datos, el formato de datos de salida es 10 códigos ASCII + 1 espacio, y el número de tarjeta es 10 datos (ver Figura 1). La configuración de la velocidad de baudios se muestrea de la manera de la Figura 1 para recibir datos. 2. Si el producto no necesita usar el UART para leer el número de tarjeta específico, puede leer directamente si el deslizamiento de la tarjeta fue exitoso a través del puerto IO de J2. Cuando la tarjeta se desliza con éxito, se acompañará de salida de datos UART. Durante el período de salida de datos, el puerto J2 permanece alto. Después de que se completa la salida de datos o en estado de inactividad, siempre emite un nivel bajo. El puerto J1 y el puerto J2 tienen un nivel opuesto, pero el puerto es una salida de drenaje abierto, y el nivel correspondiente se puede emitir a través de una resistencia de pull-up. También se puede conectar a carga de 12V y carga de 24V. Este puerto está diseñado para ser actualizado para productos posteriores, conduciendo relés, etc. La corriente de drenaje del puerto no puede exceder 100mA. (Si el custo
