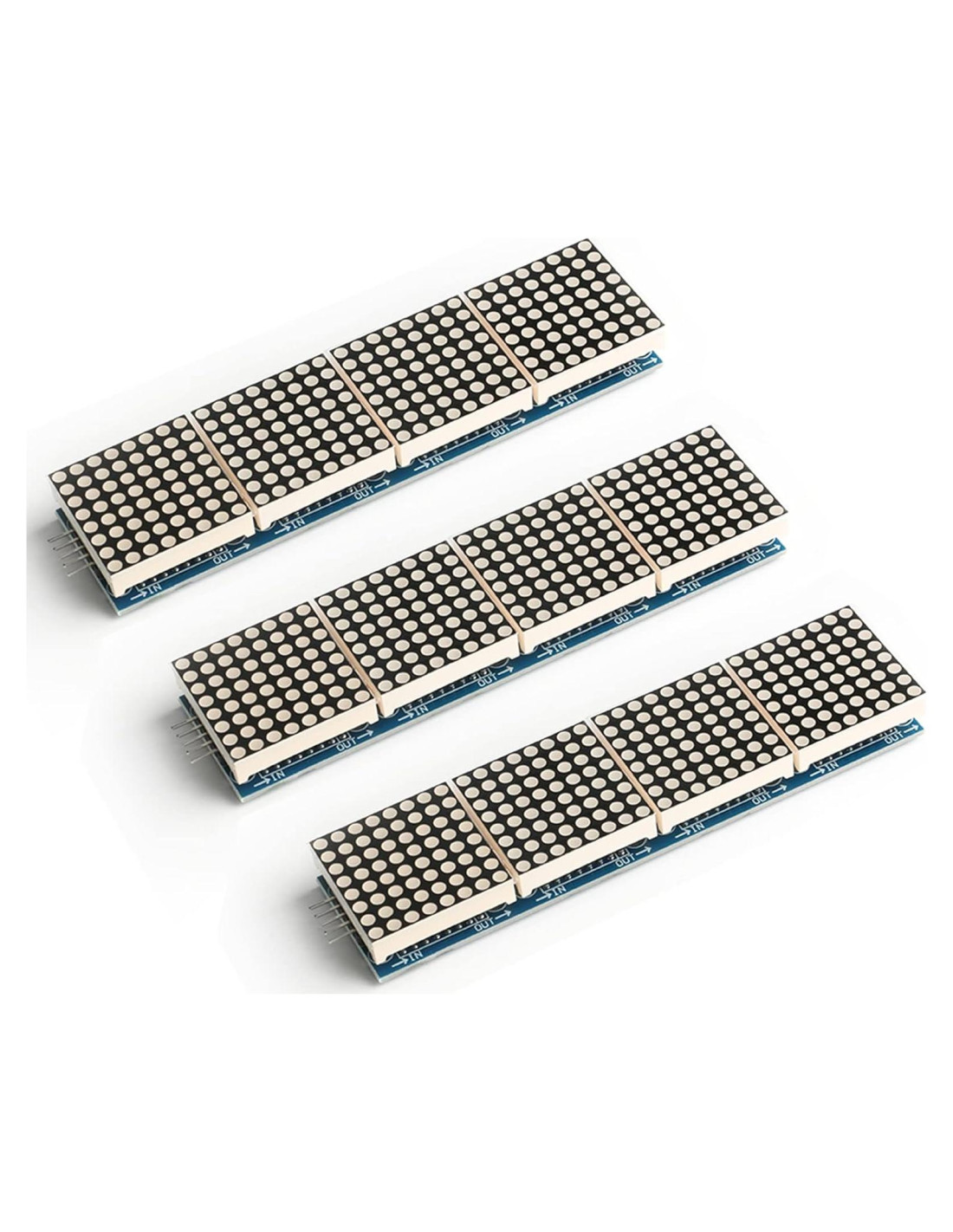

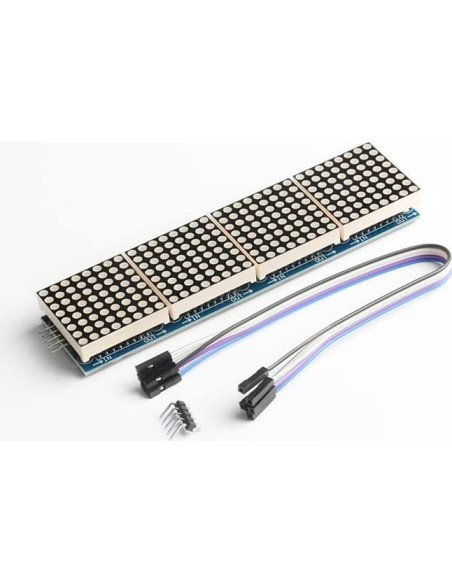

Pantalla LED Matriz de Puntos MAX7219 4 en 1 5V 13x3.2cm

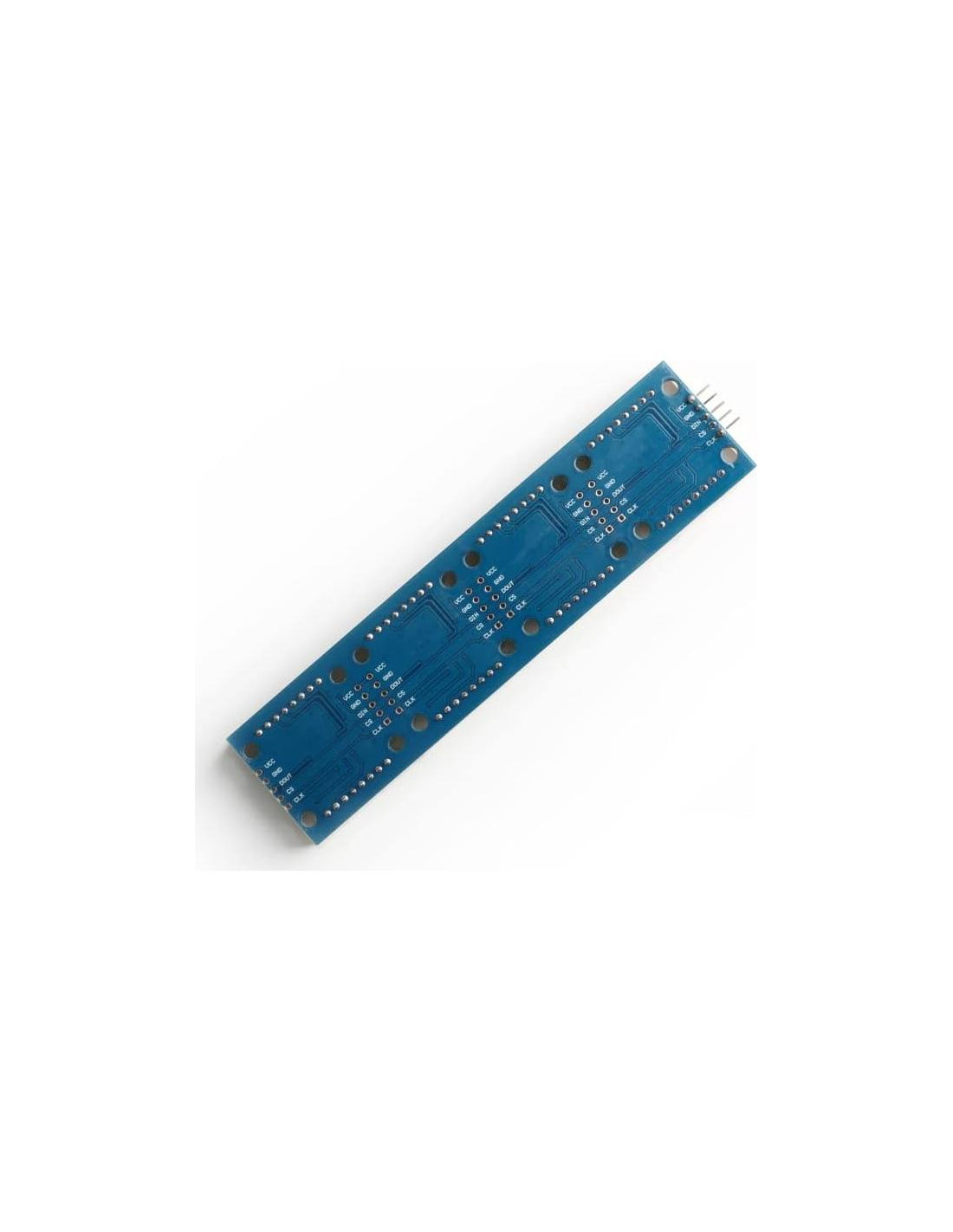

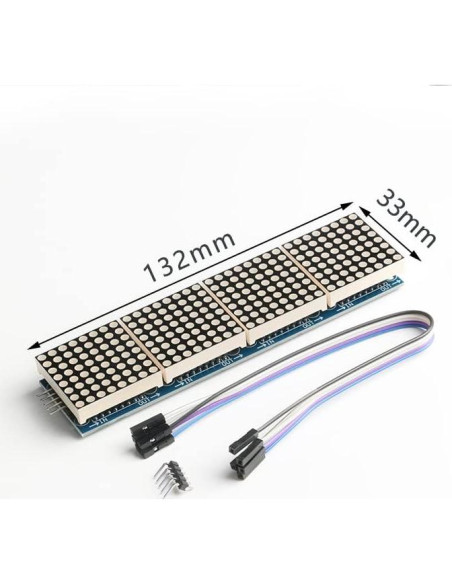

Parámetro del producto Voltaje de operación: 5V Tamaño de especificación: 13cmX3.2cmX1.3cm (largo X ancho X alto) Con 32 agujeros de fijación, diámetro 3mm Un solo módulo puede controlar una matriz de puntos de 8*8 cátodo común Un módulo tiene interfaces de entrada/salida Instrucciones Al controlar un solo módulo, solo necesitas conectar el puerto de entrada a la CPU Cuando múltiples módulos están en cascada, la entrada del primer módulo se conecta a la CPU, la salida a la entrada del segundo módulo, la salida del segundo módulo a la entrada del tercer módulo, y así sucesivamente. Tomar un microcontrolador 51 como ejemplo: VCC a 5V GND a GND DIN a P2.2 CS a P2.1 CLK a P2.0

Características destacadas

• MAX7219 es un controlador de visualización de cátodo común de entrada/salida en serie integrado. Conecta el microprocesador con una pantalla LED digital de 7 segmentos de 8 dígitos, y también puede conectar la pantalla de gráfico de barras o 64 LEDs independientes.
• El MAX7219 incluye un codificador BCD tipo B en chip, un circuito de escaneo múltiple, un controlador de palabra de segmento, y una RAM estática de 8 * 8 para almacenar cada dato. Solo se utiliza un registro externo para establecer la corriente de segmento de cada LED.
• Una conveniente interfaz serial de cuatro hilos puede conectar todos los microprocesadores de propósito general. Cada dato puede ser direccionado, y no es necesario sobrescribir todas las pantallas al actualizar. MAX7219 también permite a los usuarios elegir si codificar o no codificar cada dato.
• Todo el equipo incluye un modo de bajo consumo de 150 A, control de brillo analógico y digital, un registro de límite de escaneo que permite a los usuarios mostrar de 1 a 8 bits de datos, y un modo de detección que permite que todos los LEDs brillen.
• Solo se necesitan tres puertos de E/S para controlar una matriz de puntos. No hay parpadeo cuando se muestra la matriz de puntos. Soporta cascada.

Modelo de esta publicación

• Color: 4*1

Especificaciones técnicas

• Color: 4*1
• Ram: LPDDR
• Marca: EC Buying
• Fabricante: EC Buying
• Tipo de inalámbrico: Infrarrojo
• Marca del procesador: Intel
• País de origen: China
• Número de procesadores: 1
• Peso: 0.2 kg
• Dimensiones: Ancho: 12.99 cm, Alto: 3.2 cm, Profundidad: 1.3 cm
