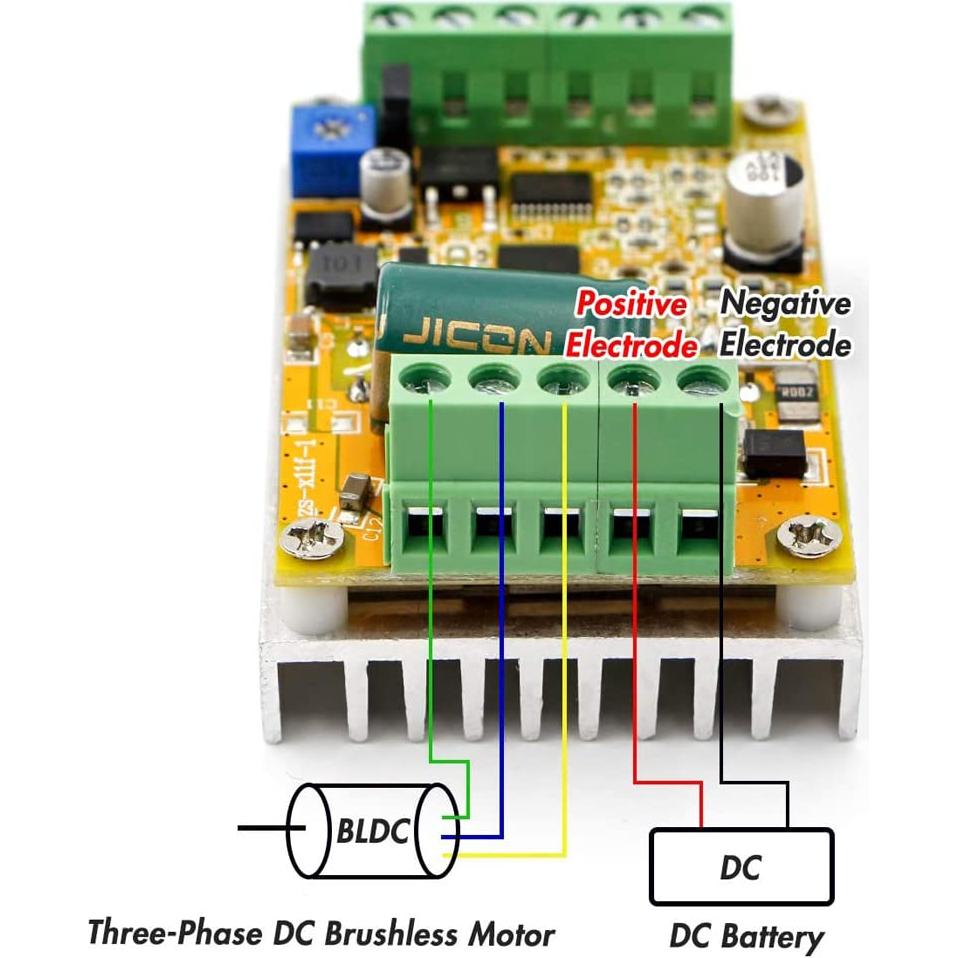

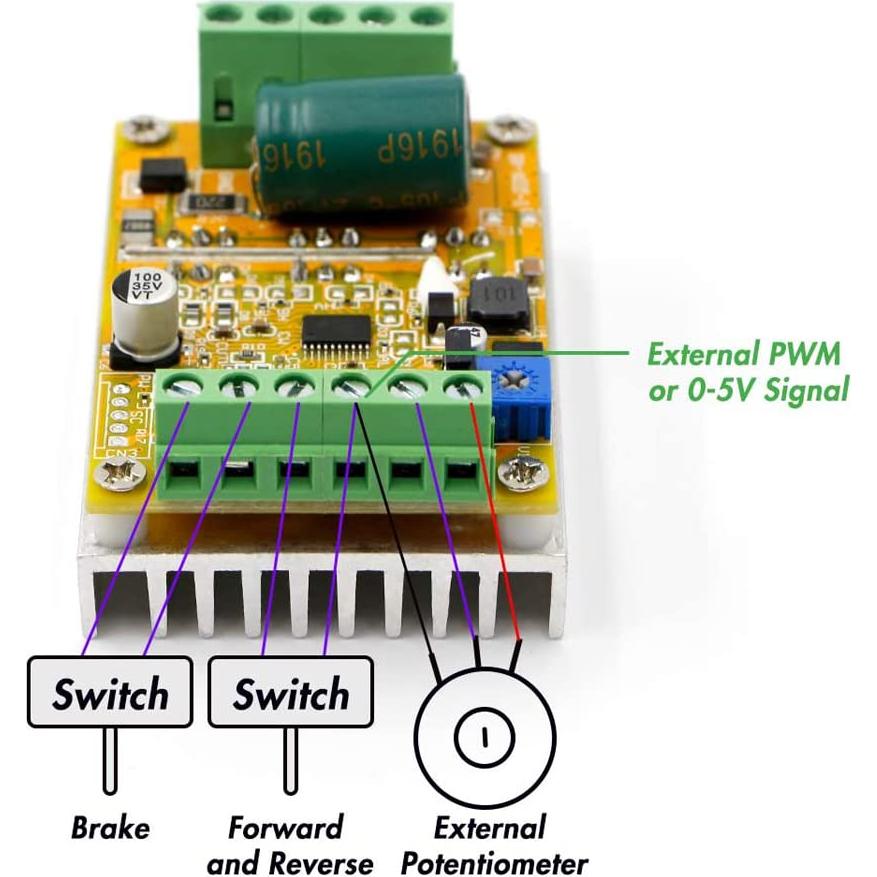

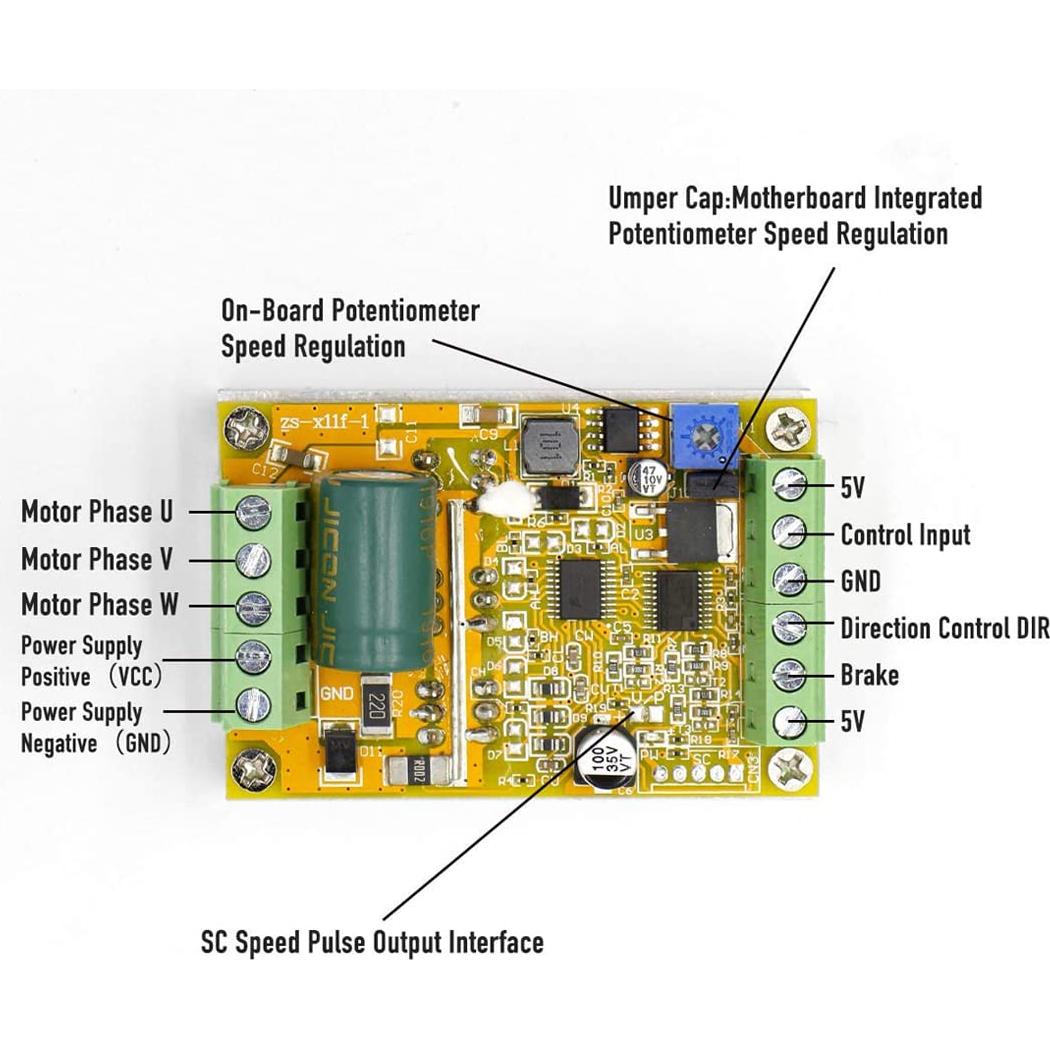

Interfaz: 1. Línea de fase UVW de salida conectada al motor 2. GND de 5V La placa base viene con 5V (corriente no excede 100MA) 3. GND de VCC fuente de alimentación principal (fuente de alimentación DC externa) 4. Salida de señal de pulso de velocidad SC (solo dejar la interfaz sin soporte técnico) 5. DIR control de avance y retroceso (se puede conectar externamente) 6. BRAKE control de freno (se puede conectar externamente) 7. Señal de control de velocidad PWM de 0-5V entrada dual (el potenciómetro a bordo también se puede usar para ajustar la velocidad de la señal de ciclo de trabajo PWM analógica externa de 0-5V entrada dual control de velocidad) Descripción: Protección contra sobrecorriente: no (necesita conectar un fusible externo) Protección contra rotor bloqueado: Sí (la corriente se reducirá automáticamente después del rotor bloqueado) Protección contra sobrecalentamiento: Sí (si la temperatura excede 100 grados, la potencia se reduce a la mitad) La conexión del contacto corto V/P es que la entrada de señal PWM reconoce efectivamente la verdadera señal PMW para soportar el sistema de 3.3V, y la señal PMW necesita ser ingresada desde los dos puertos del terminal (PWM GND) Cuando el contacto corto V/P está desconectado, la entrada de señal analógica de 0-5V es válida (el valor predeterminado de fábrica está desconectado). Durante la entrada analógica, puede usar el potenciómetro de voltaje a bordo para ajustar la velocidad. Si desea conectar la entrada de señal analógica de 0-5V, debe quitar el capuchón del jumper en la placa para cortar la señal del divisor de voltaje del potenciómetro, y luego ingresar la señal analógica de 0-5V desde los dos puertos del terminal (0-5 GND), el voltaje máximo no debe exceder 5V Nota: Este controlador es una placa de control sin escobillas de tres fases de CC, el motor necesita un hall para funcionar correctamente, solo aplicable a un ángulo eléctrico de 120 grados. Paquete incluido: 1* Controlador de Velocidad de Motor Eléctrico Sin Escobillas PWM de 380W 6.5-50V
