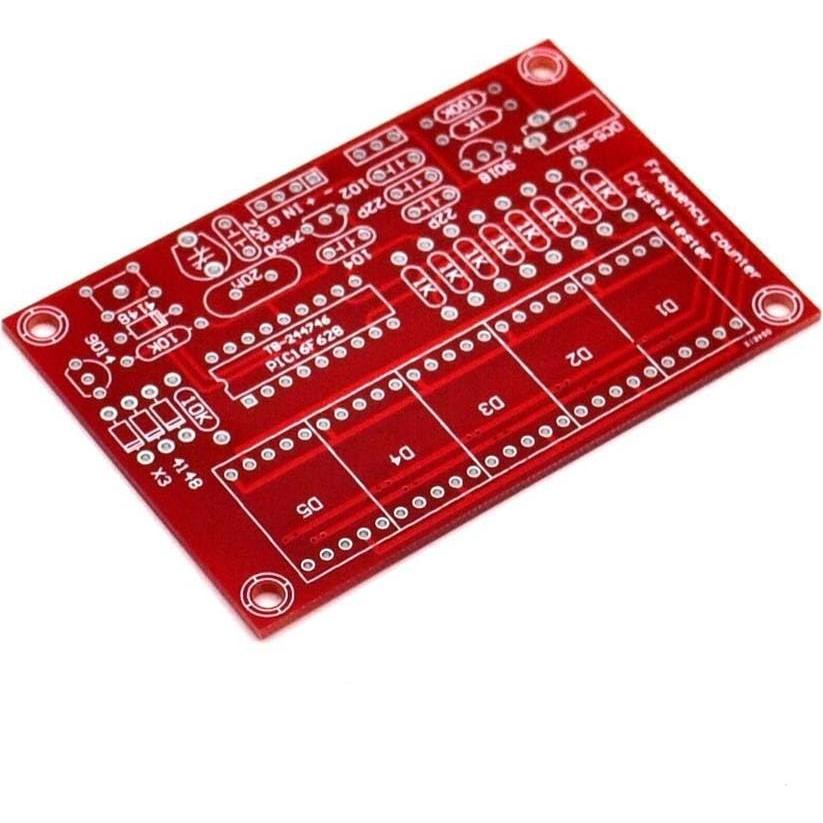

Esto se basa en un medidor de frecuencia de un solo chip PIC, con una función de medición de cristal y configuraciones de frecuencia de suma y resta programables, cinco pantallas digitales, fácil e intuitivo, todo utiliza componentes en línea, el circuito es simple y fácil de producir. Características del circuito: Rango de frecuencia medible 1 Hz -50 MHz (1Hz-50MHz); Puede medir la frecuencia de oscilación de la mayoría de los cristales comúnmente utilizados; Resolución de cinco precisiones (por ejemplo, 0.0050 kHz, 4.5765 MHz, 11.059 MHz); Conversión automática de rango, sin conmutación manual; Configuraciones de frecuencia de suma y resta programables para la medición de transceptores de radio y otros equipos; Puede seleccionar el modo de ahorro de energía, si la frecuencia no presenta cambios evidentes dentro de 15 segundos, apaga automáticamente la pantalla; Puede usar la fuente de alimentación universal USB 5V, también puede usar una fuente de alimentación DC externa o una batería de 9V. El número de componentes es pequeño, todos componentes en línea, instalación y puesta en marcha simple. Tamaño de PCB: 80 * 53 mm Peso de un conjunto: 0.034KG (34g) 32.768KHZ del cristal no se puede medir, las condiciones están limitadas solo para probar el cristal de 4-20MHZ que se puede medir, 48MHZ también se puede medir, pero debido a que este cristal se utiliza en 3 armónicos, la medición del cristal de 48MHZ mostrará la frecuencia fundamental de 16MHZ. También es posible ingresar una señal de frecuencia directamente entre IN y G (tierra) para la medición, notando que la amplitud de la señal medida no es superior a 5V para evitar daños al IC.
