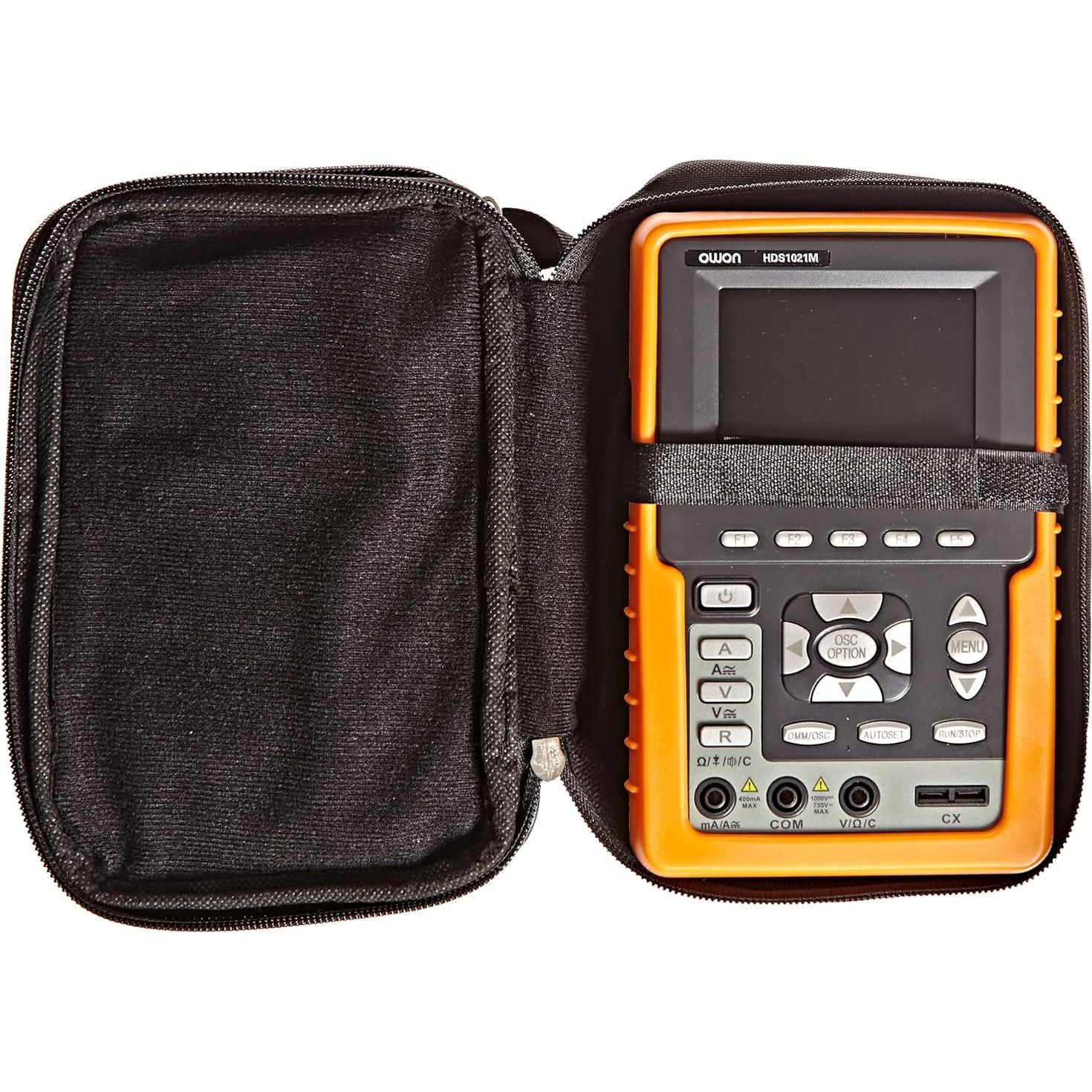

El Owon HDS1021M es un dispositivo de prueba eléctrica portátil que combina un osciloscopio digital portátil de 20 MHz y canal único para visualizar señales eléctricas con un multímetro digital de rango manual y automático para medir voltaje AC y DC hasta 400V, corriente AC y DC hasta 20 amperios, resistencia hasta 40 MΩ y capacitancia hasta 100 μF. El osciloscopio tiene una tasa de muestreo en tiempo real máxima de 100MS/s y una longitud de registro de 6,000 puntos para adquirir formas de onda detalladas. Sus 18 mediciones automáticas, como período, frecuencia y pico a pico, permiten un análisis profundo de las formas de onda. Se pueden almacenar hasta cuatro formas de onda en la memoria interna. El multímetro tiene dos modos de rango: manual, que permite al usuario seleccionar el rango de operación, y automático, que selecciona automáticamente el rango de operación apropiado. La función de delta relativo permite establecer una medición como valor de referencia y muestra mediciones subsiguientes como una desviación positiva o negativa de ese valor, y la función de retención de datos congela una lectura en la pantalla para ayudar en la documentación. Un zumbador de continuidad confirma que el circuito conduce electricidad, y una verificación de diodo detecta si los diodos de un circuito están funcionando correctamente. Otras especificaciones incluyen un tiempo de subida de 17.5 ns y varias características de disparo. La unidad tiene una pantalla LCD TFT (transistor de película delgada) a color de 3.5" con una resolución de 320 x 240 píxeles para visualizar formas de onda y mediciones. Un osciloscopio se utiliza para aplicaciones electrónicas como diseño de productos, líneas de ensamblaje, reparación y servicio, y educación en ingeniería eléctrica, entre otros. Un multímetro es una herramienta de prueba eléctrica para medir múltiples propiedades de un circuito eléctrico para verificar el funcionamiento adecuado o diagnosticar problemas. La unidad tiene un puerto USB para conectarse a una PC e incluye software compatible con Microsoft Windows para transmitir datos y operación remota. Cumple con la norma de seguridad EN (Norma Europea) 61010-1:2001 y está clasificada para instalaciones CAT II hasta 400V, lo que cubre equipos que consumen energía conectados a una instalación fija, incluidos los del hogar, oficina y laboratorio. Tiene marcado de Conformidad Europea (CE). Viene con una sonda de osciloscopio; un juego de cables de prueba; un módulo de extensión para medición de corriente grande; un módulo de extensión para medición de pequeña capacitancia; un terminal de salida para prueba de señal de onda cuadrada de 1 kHz/5V; herramientas de ajuste de sonda; un cable de interfaz USB; software para PC en CD-ROM; una batería de iones de litio recargable; un cargador de batería/adaptador AC para 100 a 240V, 50/60Hz; e instrucciones. Especificaciones Pantalla 3.5" LCD TFT a color Ancho de banda 20 MHz Canales Único Tasa de muestreo en tiempo real máxima 100 MS/s Longitud de registro 6,000 puntos Voltaje AC y DC máximo medido 400V Corriente AC y DC máxima medida 20 amperios Resistencia máxima medida 40 MΩ Capacitancia máxima medida 100 μF Fuente de alimentación Batería de iones de litio recargable o adaptador AC para 100 a 240V, 50/60Hz Dimensiones (H x W x D) 180 x 115 x 40 mm Peso 455 g H es altura, la distancia vertical desde el punto más bajo hasta el más alto; W es ancho, la distancia horizontal de izquierda a derecha; D es profundidad, la distancia horizontal de frente a atrás. Los osciloscopios son dispositivos de prueba eléctrica utilizados para verificar la funcionalidad de equipos que generan una señal eléctrica. Los osciloscopios miden el voltaje de una señal eléctrica a lo largo del tiempo y muestran la medición como una forma de onda en un gráfico visual. La forma de onda muestra los barridos (o refrescos) de voltaje en un eje vertical (Y) y el tiempo en un eje horizontal (X). Los detalles de una forma de onda demuestran la señal a lo largo del tiempo. La mayoría de los osciloscopios tienen dos o cuatro canales para ingresar una señal. Algunos osciloscopios digitales ofrecen más de cuatro canales, permitiendo que los canales se dediquen a señales y aplicaciones específicas. El ancho de banda es la frecuencia máxima de una señal que un osciloscopio puede capturar. Una imagen constante se mostrará si una señal se muestra a una alta frecuencia. Los osciloscopios pueden ser analógicos, digitales o de señal mixta. Un osciloscopio analógico muestra directamente una señal de entrada como una forma de onda continua, típicamente en un fósforo luminoso en un tubo de rayos catódicos (CRT). Un osciloscopio digital convierte la señal de entrada en un formato digital y reensambla la forma de onda para su visualización, típicamente en un LCD. Un osciloscopio de señal mixta (MSO) muestra tanto formatos analógicos como digitales. Algunos osciloscopios pueden mostrar más de un canal y tipo de medición simultáneamente. Algunos osciloscopios pueden capturar señales de forma de onda en la memoria y recordarlas. Pueden proporcionar graduación de intensidad en tiempo real y pueden tener la capacidad de ajustar la frecuencia de visualización. Los osciloscopios pueden ser alimentados con baterías o electricidad, o pueden tener un generador incorporado. Se utilizan comúnmente para probar, medir e inspeccionar en ciencia, ingeniería, telecomunicaciones, automoción y aplicaciones electrónicas. Fujian Lilliput Optoelectronics Technology fabrica equipos electrónicos como monitores LCD, sistemas de navegación y osciloscopios bajo las marcas Owon y Lilliput. La empresa, fundada en 1993 en China, tiene una oficina en EE. UU. en City of Industry, CA, y cumple con la norma de la Organización Internacional de Normalización (ISO) 9001. ¿Qué hay en la caja? Osciloscopio digital y multímetro Owon HDS1021M Sonda de osciloscopio Juego de cables de prueba Módulo de extensión para medición de corriente grande Módulo de extensión para medición de pequeña capacitancia Terminal de salida para prueba de señal de onda cuadrada de 1 kHz/5V Herramientas de ajuste de sonda Cable de interfaz USB Software para PC en CD-ROM Batería de iones de litio recargable Cargador de batería/adaptador AC Instrucciones
