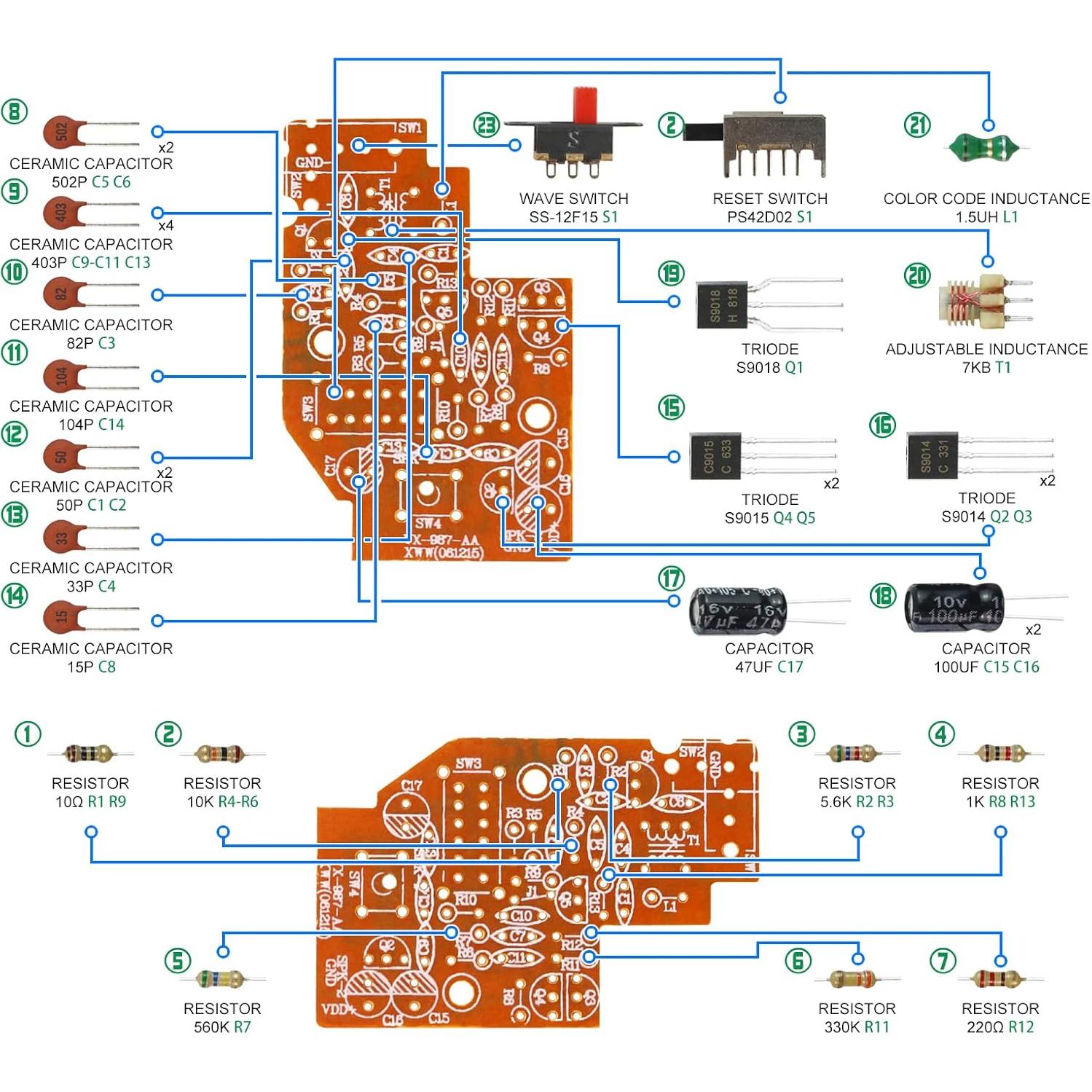

Este walkie - talkie es un dispositivo dedicado. Su frecuencia de transmisión es de 49.8 MHz. Dos walkie - talkies forman un par. Utiliza una batería de 9V para su funcionamiento. El circuito es simple, lo que hace que la producción general sea relativamente fácil con una alta tasa de éxito en el ensamblaje. El rango de comunicación puede alcanzar más de 10 metros, y tiene ventajas como un volumen alto y buena calidad de sonido.
1) Tamaño de la placa PCB: 170 x 76 mm
2) Grosor de la placa PCB: 1.6 mm
3) Material de la placa: Está hecha de materiales de hoja de estándar internacional. Todas las almohadillas están chapadas en estaño y es de material de alta resistencia.
4) Voltaje de trabajo del circuito: DC 5V
5) Número de componentes: 104
6) Número de juntas de soldadura: 214
7) Función/característica: Intercomunicador interactivo claro para dos personas 49.8MHz
8) Tiempo de soldadura de muestra: Aproximadamente 140 minutos.

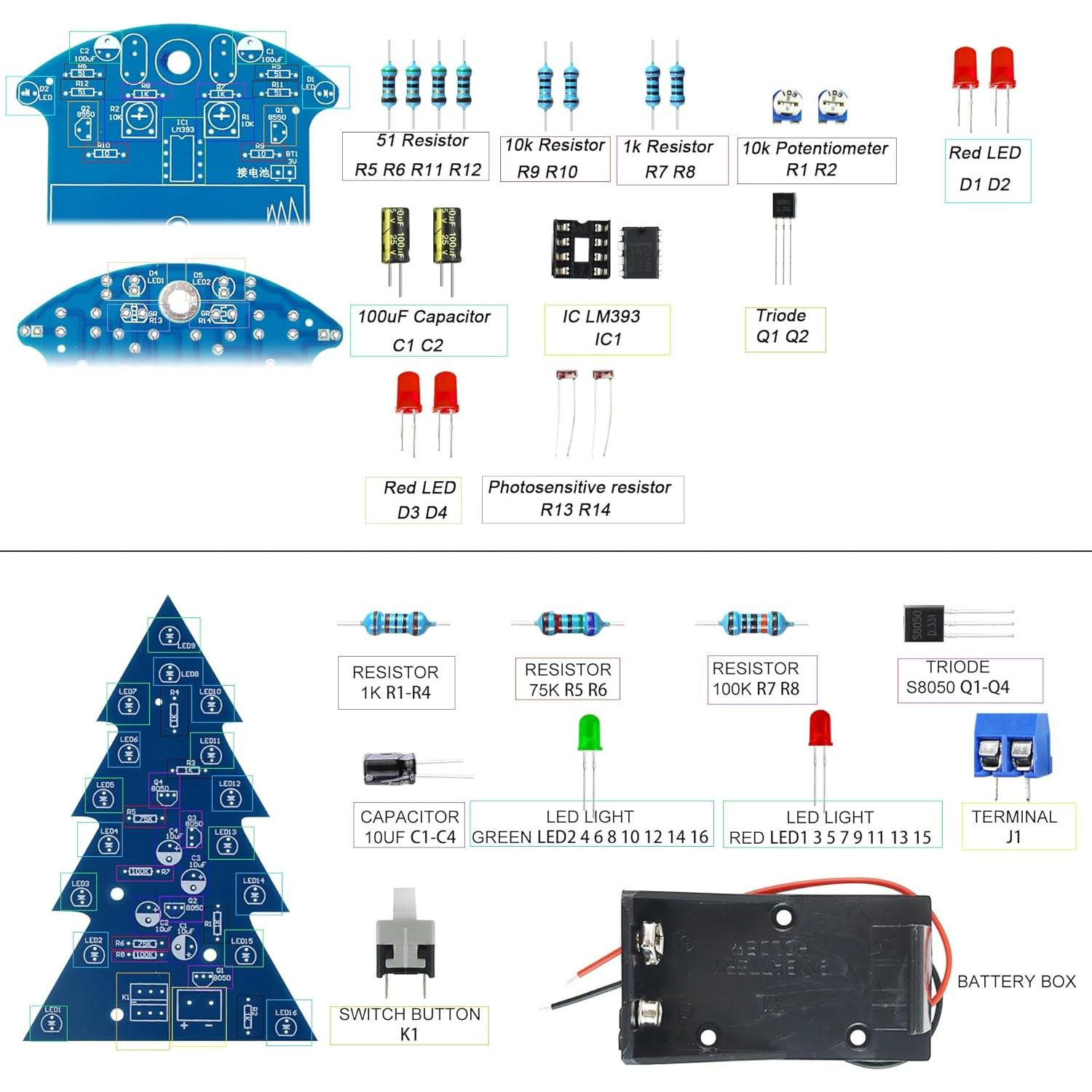

Después del ensamblaje exitoso, el coche puede avanzar a lo largo de una pista negra de aproximadamente 15 mm de ancho. El circuito consta de varias partes: detección fotoeléctrica, comparación de voltaje y accionamiento del motor. El principio es el siguiente: la reflectividad de la luz proyectada por el diodo emisor de luz sobre las partes negras y blancas es diferente. Como resultado, la intensidad de la luz reflejada en la superficie receptora del fotoresistor varía, causando que el valor de resistencia del fotoresistor cambie. El LM393 compara los valores de resistencia de los dos fotoresistores y controla el funcionamiento de los motores a ambos lados, corrigiendo así la dirección del coche y asegurando que el coche avance a lo largo de la pista negra.
1) Tamaño de la placa PCB: 105 x 70 mm
2) Grosor de la placa PCB: 1.6 mm
3) Material de la placa: Está hecha de materiales de hoja de estándar internacional. Todas las almohadillas están chapadas en estaño y es de material de alta resistencia.
4) Voltaje de trabajo del circuito: DC 5V
5) Número de componentes: 46
6) Número de juntas de soldadura: 64
7) Función/característica: Coche Inteligente de Seguimiento Automático
8) Tiempo de soldadura de muestra: Aproximadamente 60 minutos.
El kit de luces intermitentes de árbol de Navidad está compuesto por 16 LEDs (diodos emisores de luz). Estos 16 LEDs se dividen en 4 grupos, y cada grupo tiene una frecuencia de parpadeo diferente. Cuando los 4 grupos de luces LED parpadean juntos, se asemeja a un árbol de Navidad iluminado. Este circuito es alimentado por una batería de 9V.
Ventajas de esta producción de circuito: Es simple y práctica, con bajo consumo de energía. Hay pocos componentes de circuito y el cableado del circuito es simple y fácil de entender. Los cables de conexión externa en el kit están equipados con enchufes desmontables, lo que facilita la sustitución de componentes en cualquier momento y es beneficioso para la depuración del circuito.
1) Tamaño de la placa PCB: 104 x 70 mm
2) Grosor de la placa PCB: 1.6 mm
3) Material de la placa: Está hecha de materiales de hoja de estándar internacional. Todas las almohadillas están chapadas en estaño y es de material de alta resistencia.
4) Voltaje de trabajo del circuito: DC 5V
5) Número de componentes: 35
6) Número de juntas de soldadura: 72
7) Función/característica: LED de Doble Color Flash Árbol de Navidad
8) Tiempo de soldadura de muestra: Aproximadamente 30 minutos.

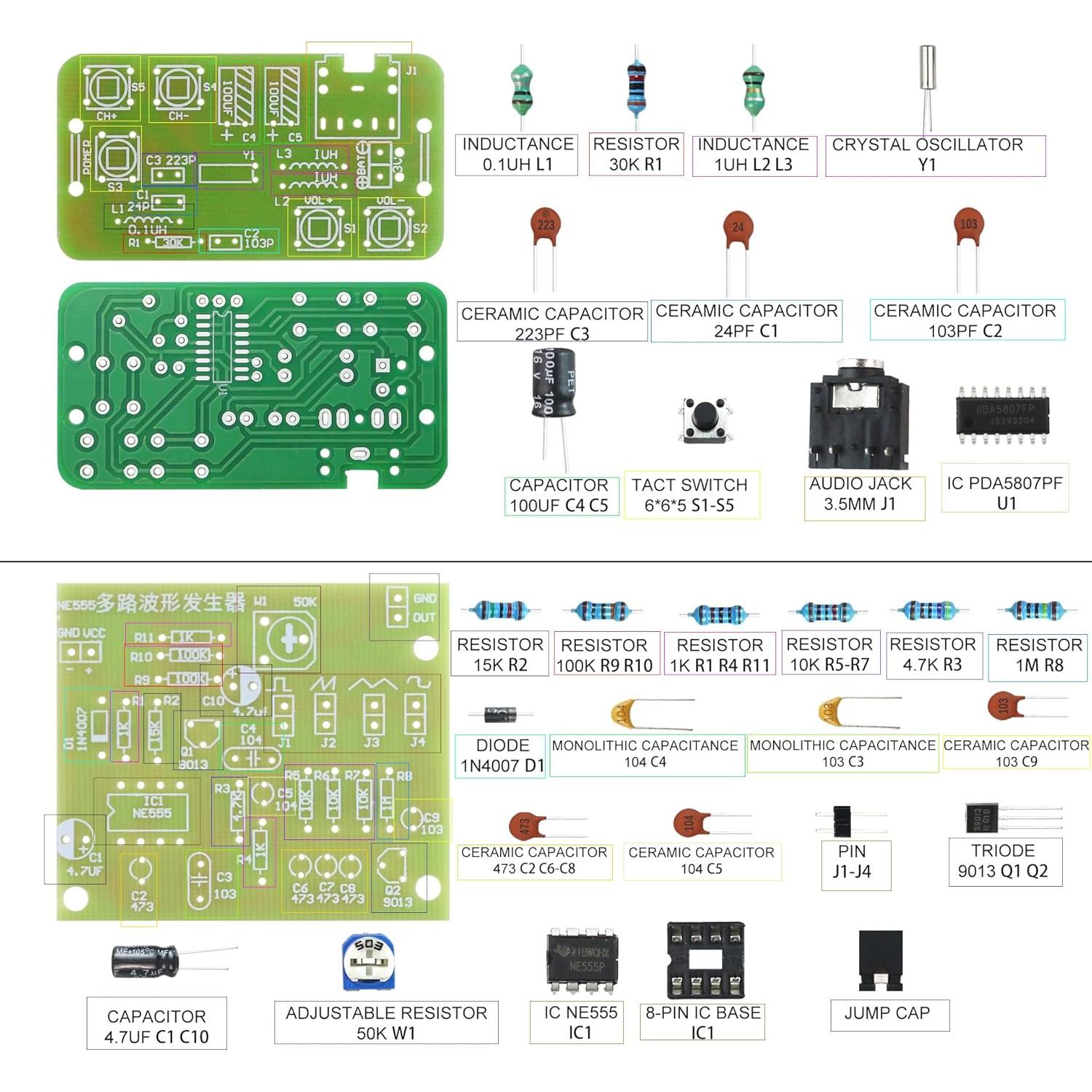

La radio YFM - 2 presenta un circuito extremadamente simple, con un número total de componentes que no excede 19. A pesar de la pequeña cantidad, abarca dos tipos principales de componentes: componentes de montaje en superficie y componentes de orificio pasante. Está equipada con un circuito de Control Automático de Ganancia (AGC) digital, que asegura una recepción de señal más estable. Con bajo consumo de energía, cuando se alimenta con dos baterías AA, la corriente total es de aproximadamente 19mA. Soporta la banda de frecuencia de 76 - 108Mhz. La radio también tiene una función de memoria de estación. Cuando se enciende la próxima vez, volverá automáticamente a la estación y configuraciones de volumen en el momento del último apagado. Gracias a su circuito simple, es fácil de hacer y puede funcionar normalmente sin necesidad de depuración.
1) Tamaño de la placa PCB: 56 x 30 mm
2) Grosor de la placa PCB: 1.6 mm
3) Material de la placa: Está hecha de materiales de hoja de estándar internacional. Todas las almohadillas están chapadas en estaño y es de material de alta resistencia.
4) Voltaje de trabajo del circuito: DC 5V
5) Número de componentes: 17
6) Número de juntas de soldadura: 50
7) Función/característica: Radio sólida de práctica mini FM76-108Mhz
8) Tiempo de soldadura de muestra: Aproximadamente 30 minutos.
El Generador de Forma de Onda Multicanal NE555 puede producir cuatro tipos de formas de onda: onda cuadrada, onda de sierra, onda triangular y onda sinusoidal. Puedes seleccionar un tipo de salida de forma de onda a través de un capuchón de puente, y la amplitud es ajustable. El circuito es simple y la operación es conveniente. Puede ayudar a mejorar las habilidades de soldadura y fabricación. Al mismo tiempo, es adecuado para su uso en conjunto cuando los entusiastas de la electrónica fabrican instrumentos como osciloscopios.
1) Tamaño de la placa PCB: 51 x 45 mm
2) Grosor de la placa PCB: 1.6 mm
3) Material de la placa: Está hecha de materiales de hoja de estándar internacional. Todas las almohadillas están chapadas en estaño y es de material de alta resistencia.
4) Voltaje de trabajo del circuito: DC 5V
5) Número de componentes: 29
6) Número de juntas de soldadura: 67
7) Función/característica: Generador de forma de onda multiplex NE555
8) Tiempo de soldadura de muestra: Aproximadamente 30 minutos.
