No one of any importance

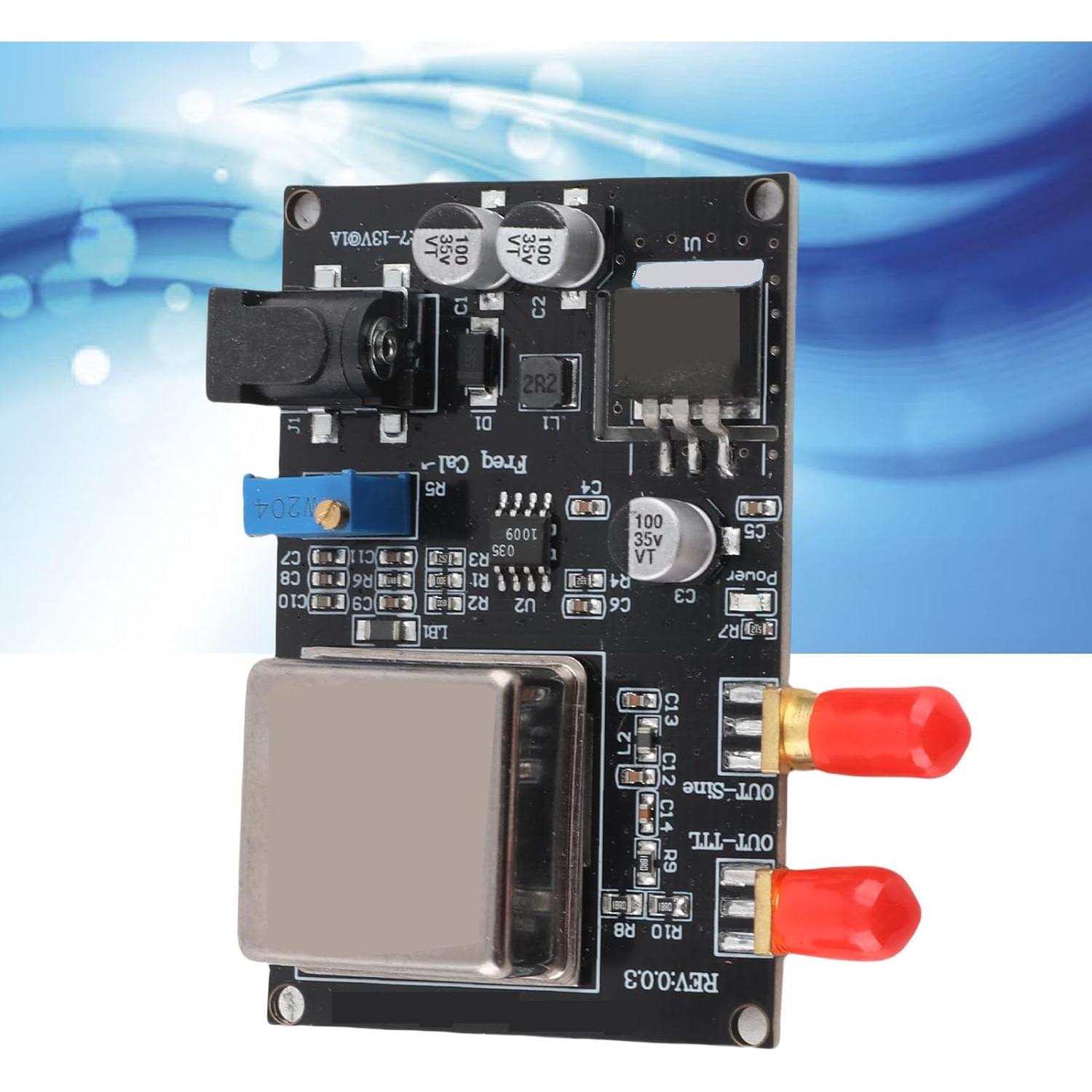

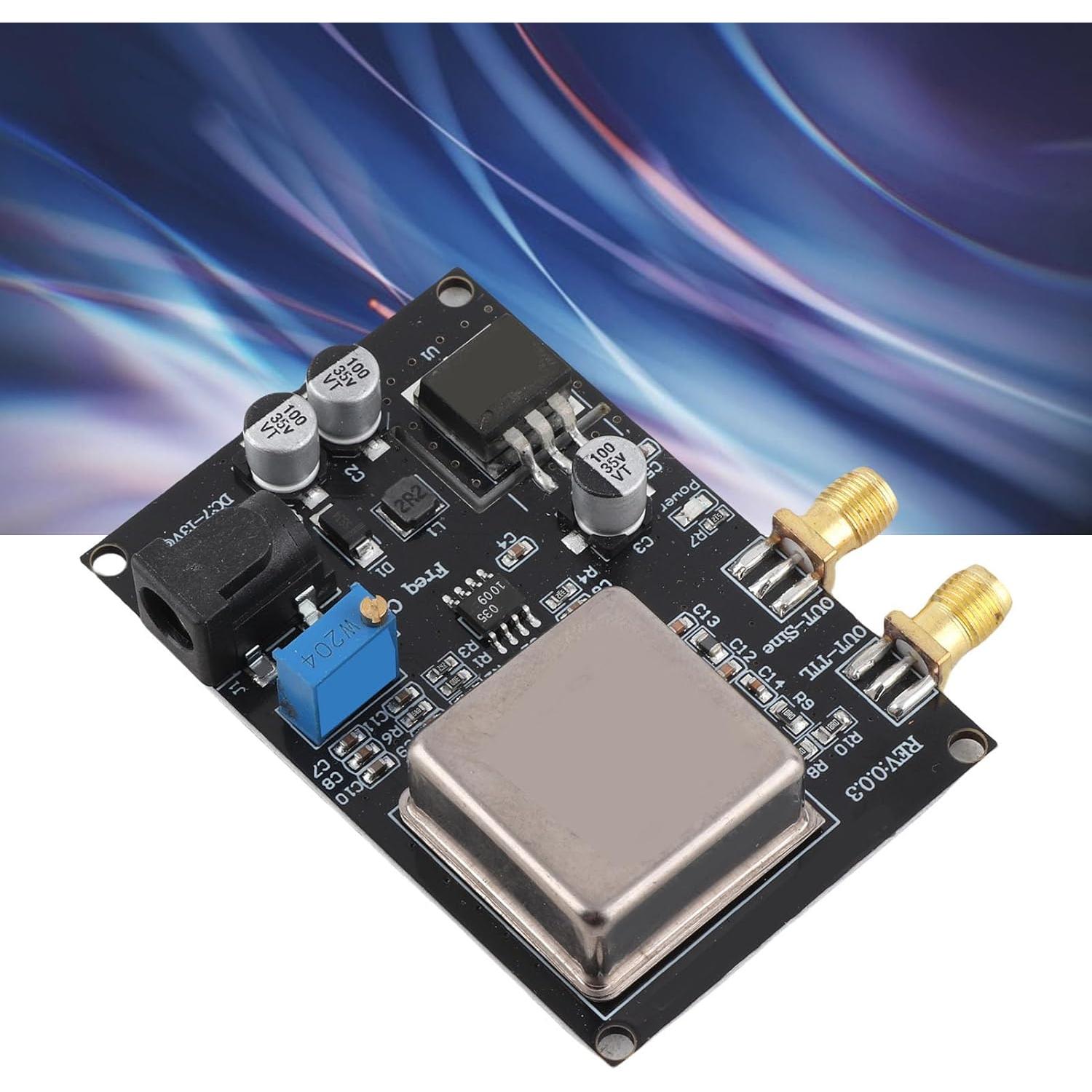

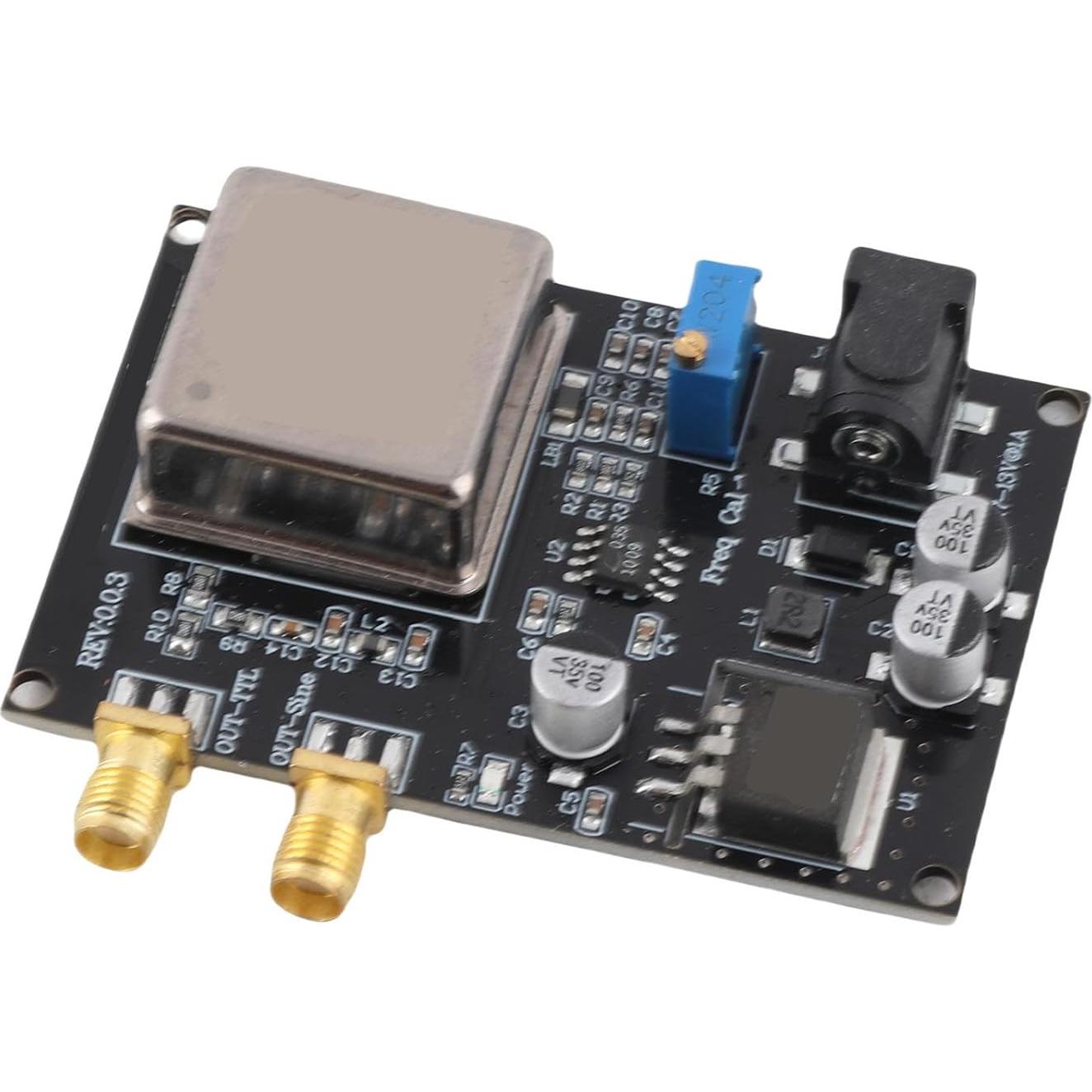

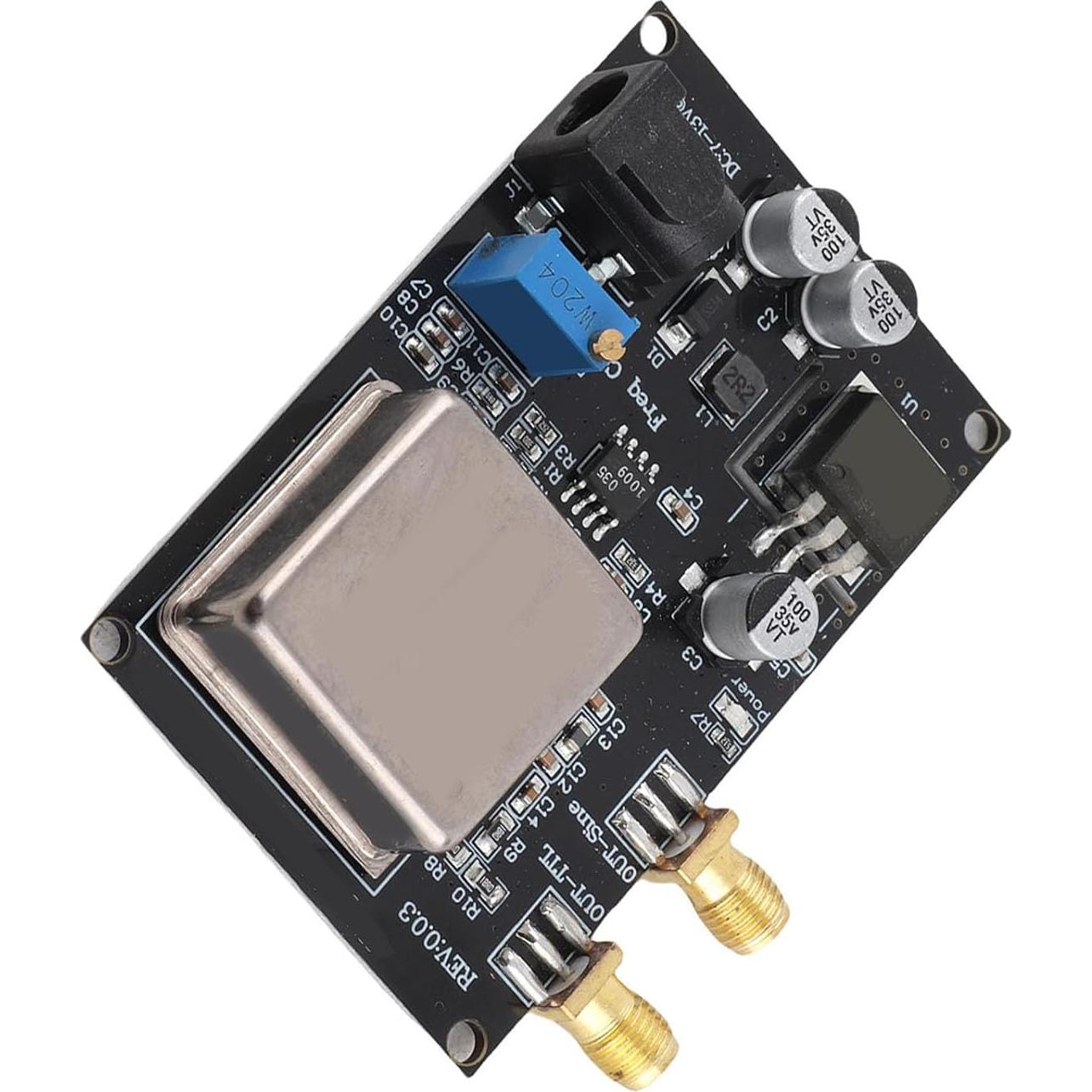

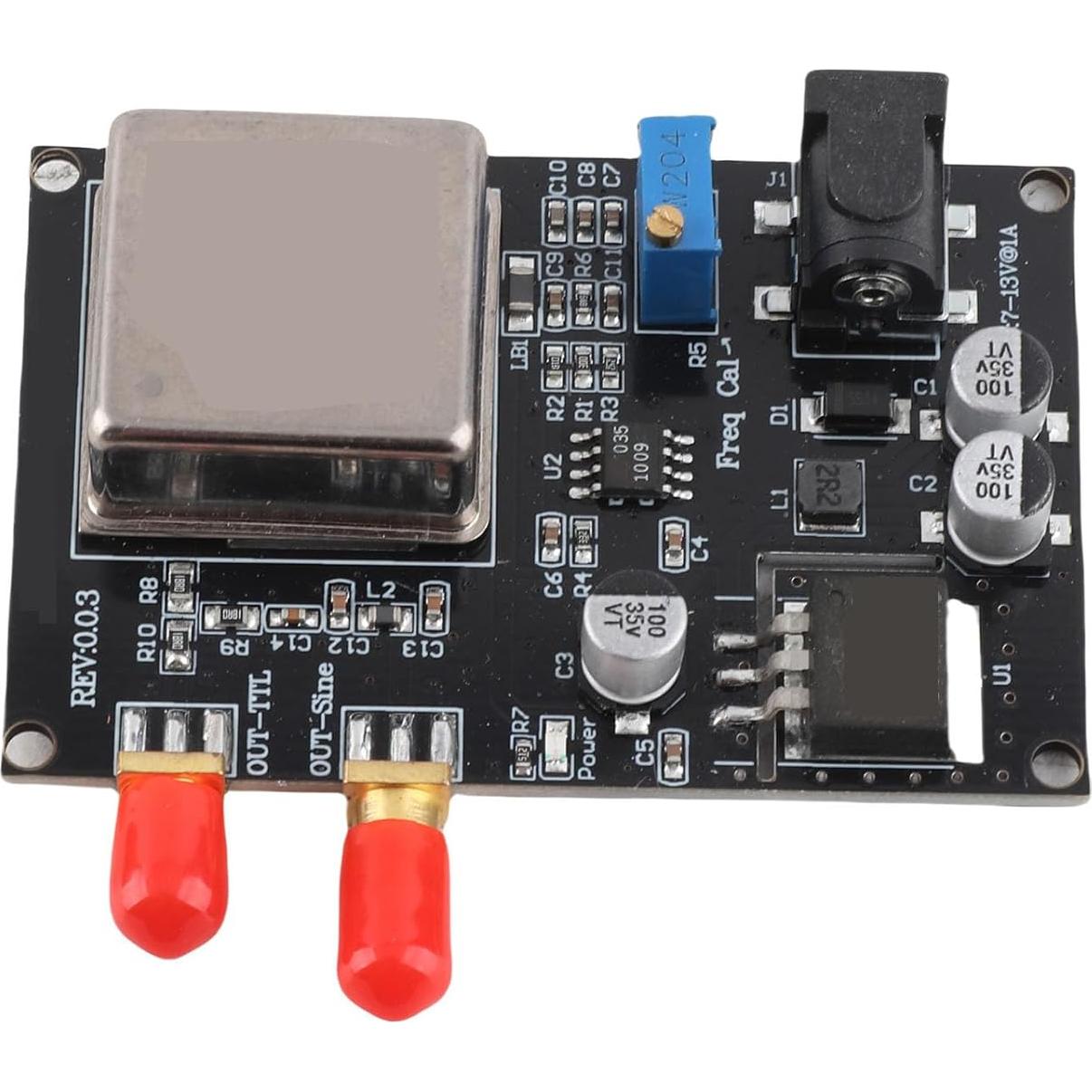

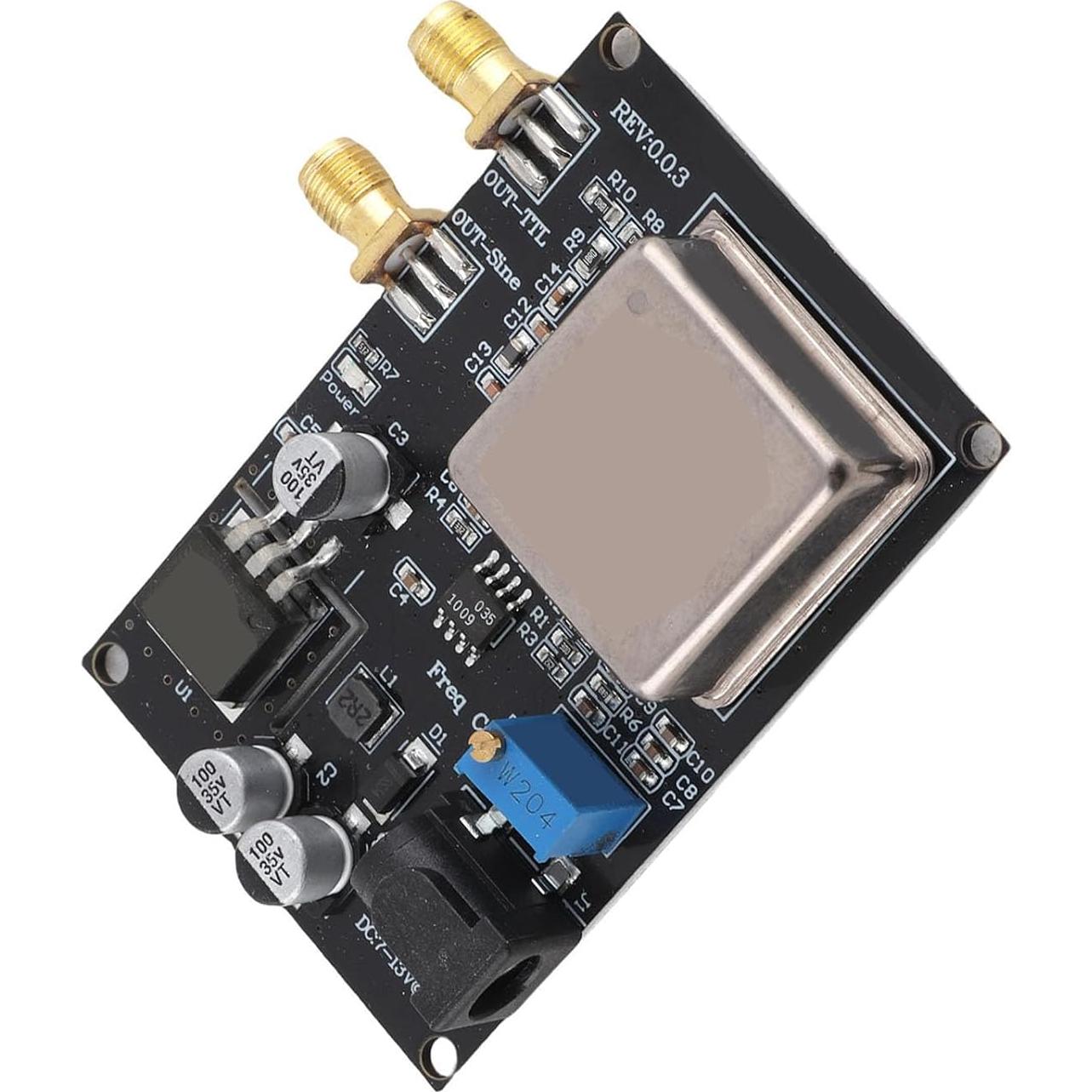

Esta unidad utiliza un OCXO muy costoso que apuesto es un componente de algún antiguo estándar de sincronización GPS. El problema con esta unidad parece ser el rango de ajuste proporcionado por R5 (Calibración de Frecuencia). El rango no es suficiente para llevar esta unidad a la calibración, pero hay una solución fácil para esto con un pequeño inconveniente. Primero, quita R1 y luego reemplaza R5 (potenciómetro de ajuste) con una versión de 500k. Usé un potenciómetro de 20 vueltas 67WR500KLF de

Bernd P. Geh

Compré 3 unidades. Una no funcionó en absoluto, y las otras dos estaban apenas un poco por debajo de 10MHz, antes de que el rango del potenciómetro se agotara. Mi referencia era un GPS PPS (el PPS tiene un jitter de pulso a pulso de +/- 30 ns, pero a largo plazo sigue el estándar de Cesio). Rastreé el circuito (ver imagen) y me di cuenta de que R1, R2 y R3, junto con el potenciómetro de 200k, determinan el voltaje para la entrada Vref al OCXO. Quité R1 y añadí una resistencia de 20k en paralelo

Ed K

Supongo que obtienes lo que pagas. Dos de las patas del conector de alimentación no estaban soldadas, así que eso habla de la calidad de construcción. He medido la salida antes de cualquier ajuste en 10.0000048MHz. No sé si hay otro problema de calidad de construcción, pero el ajuste de frecuencia solo puede bajarlo a 10.0000031MHz. Eso es prácticamente inútil para mí como referencia de 10MHz, así que no me he molestado en medir la deriva a largo plazo. Quizás eche un vistazo al circuito efc y v

Amazon Customer

Usé la salida de onda sinusoidal para sincronizar un analizador de espectro HP8595E recuperado y reparado que tenía la opción de horno. Desafortunadamente, el OCXO había sido robado. No me importa el enchufe de alimentación. En esta aplicación, el bloque de terminales habría sido mejor. Otra reseña señala correctamente el rango muy, muy pequeño que se puede ajustar. Sin embargo, es extremadamente estable. Por menos de 20 dólares, sospecho que el valor es inigualable.

James

Es lo que dice que es: una fuente de reloj de 10MHz. Tiene salidas tanto de onda sinusoidal como de onda cuadrada. Consume alrededor de 800mA hasta que el horno se estabiliza, luego parece mantener un consumo bajo de dígitos dobles en mA mientras está en uso. La onda cuadrada no es la mejor, pero es utilizable. La precisión no parece ser tan buena. Estaba viendo aproximadamente 0.3ppm de desviación, y eso fue después de que todo se calentó. Así que es bastante preciso, pero no es exacto. Pero cu
