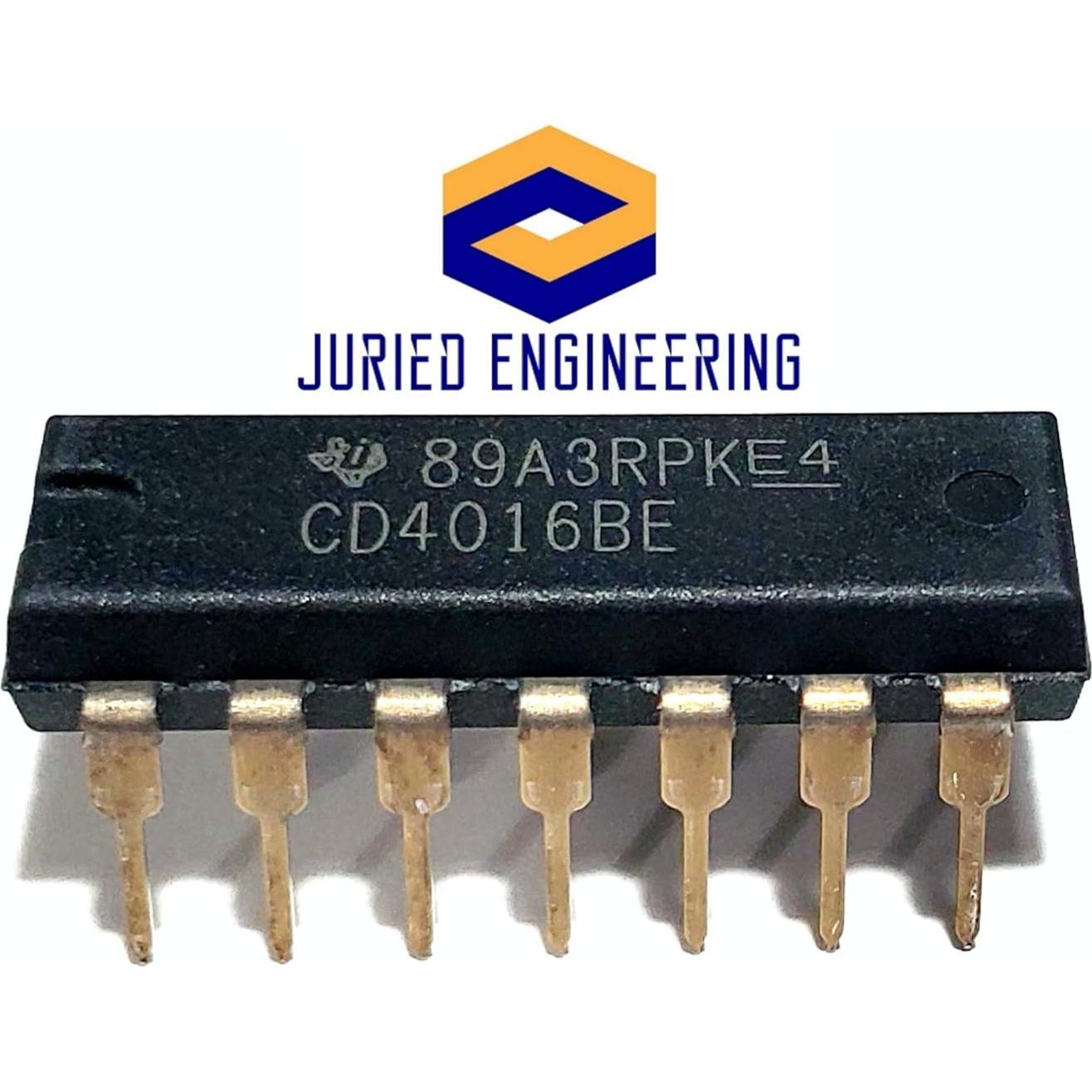

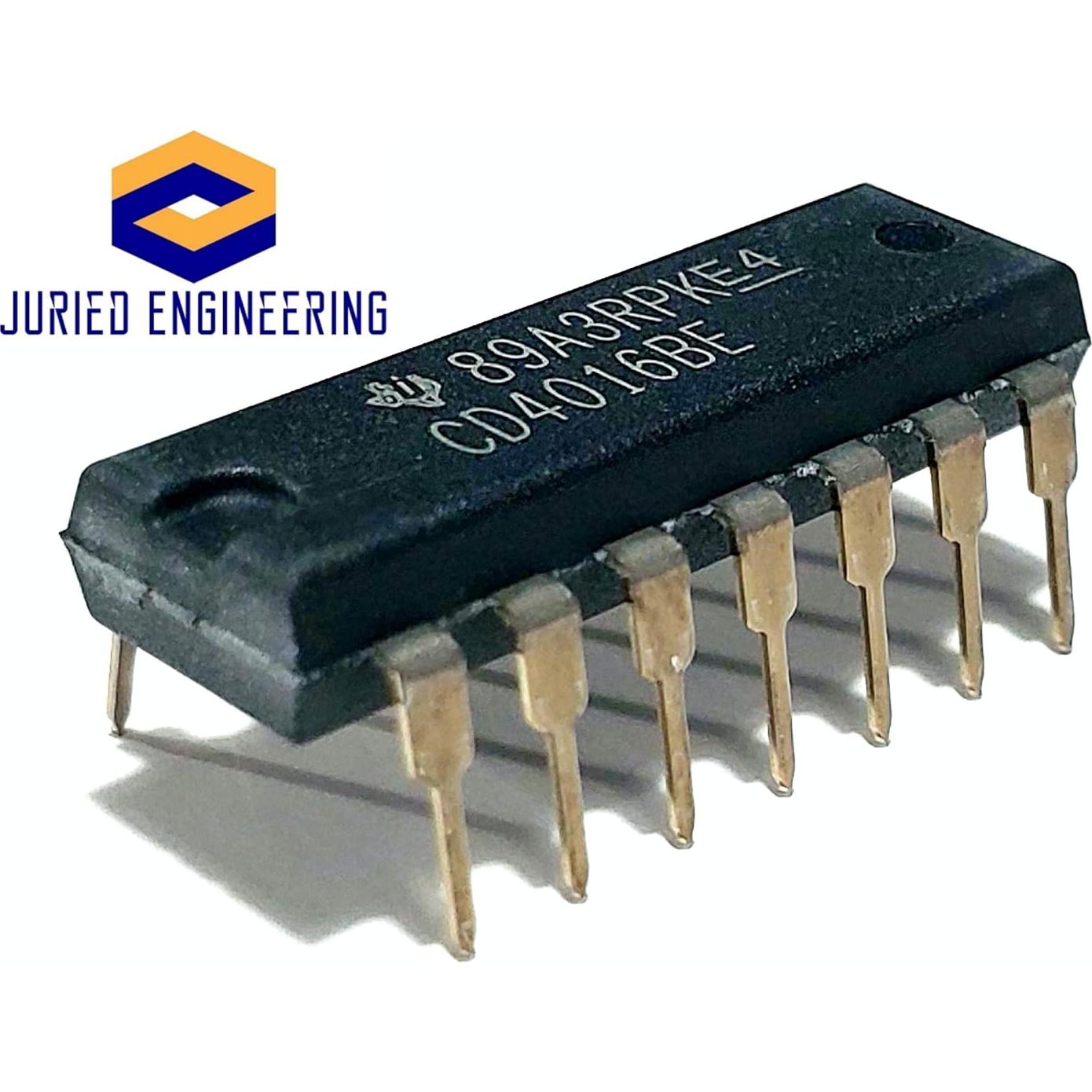

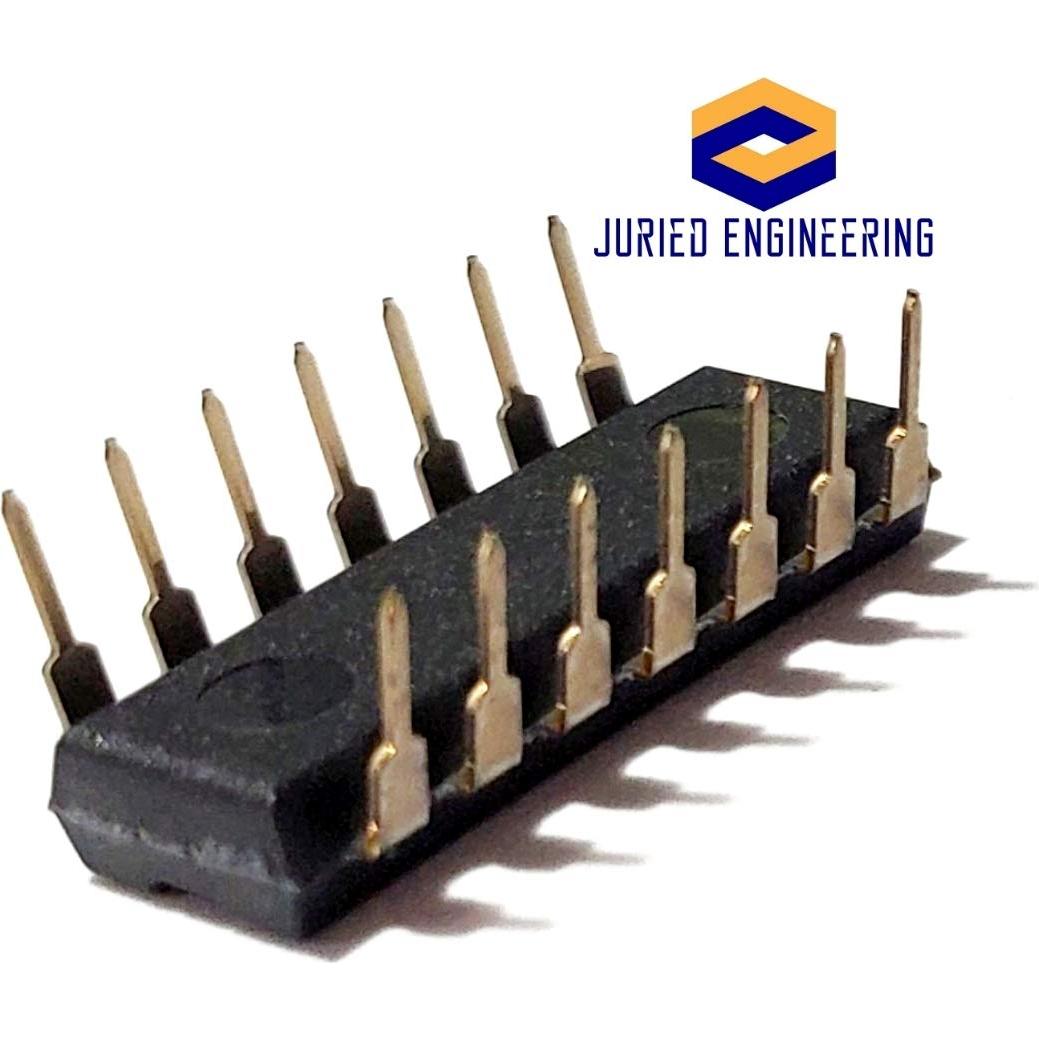

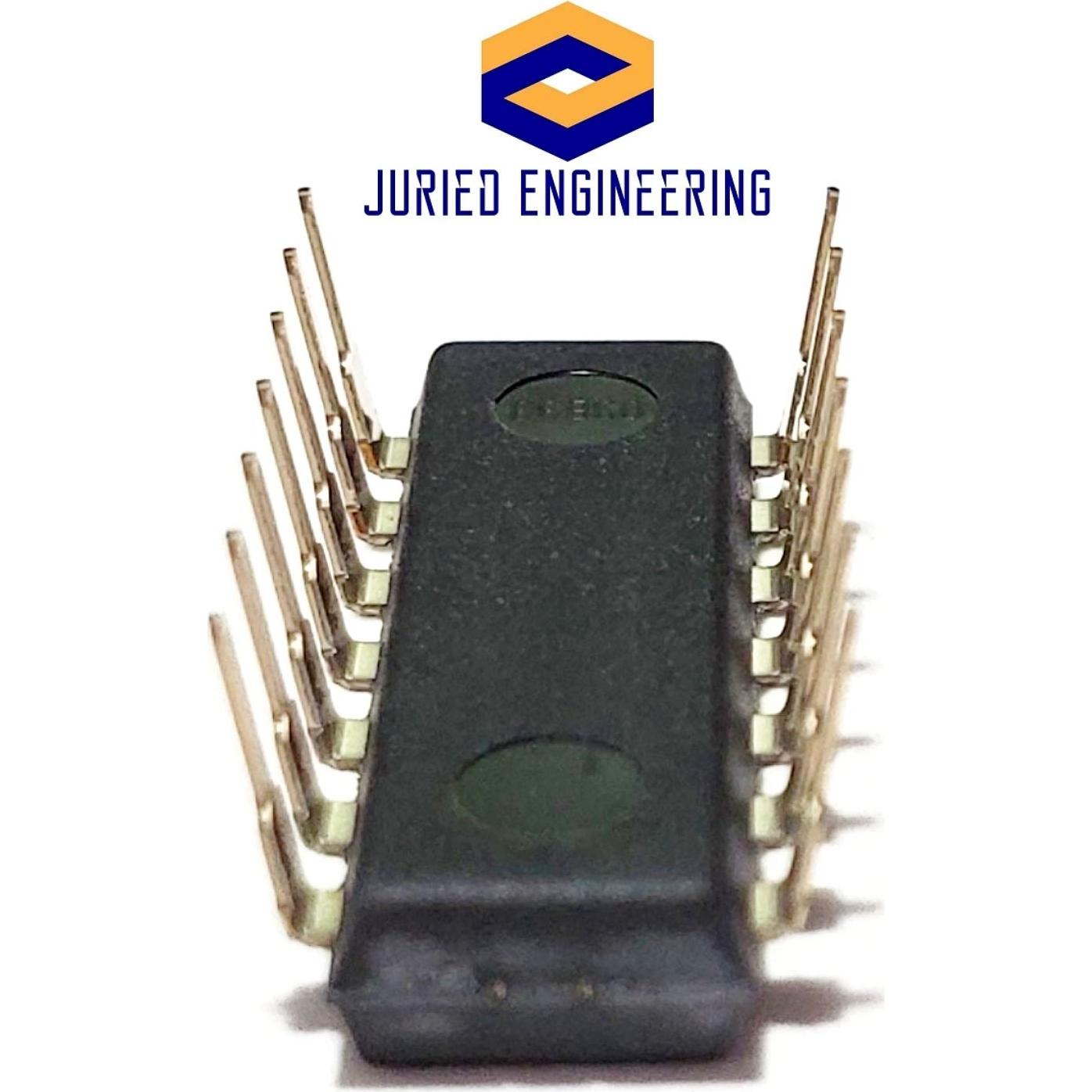

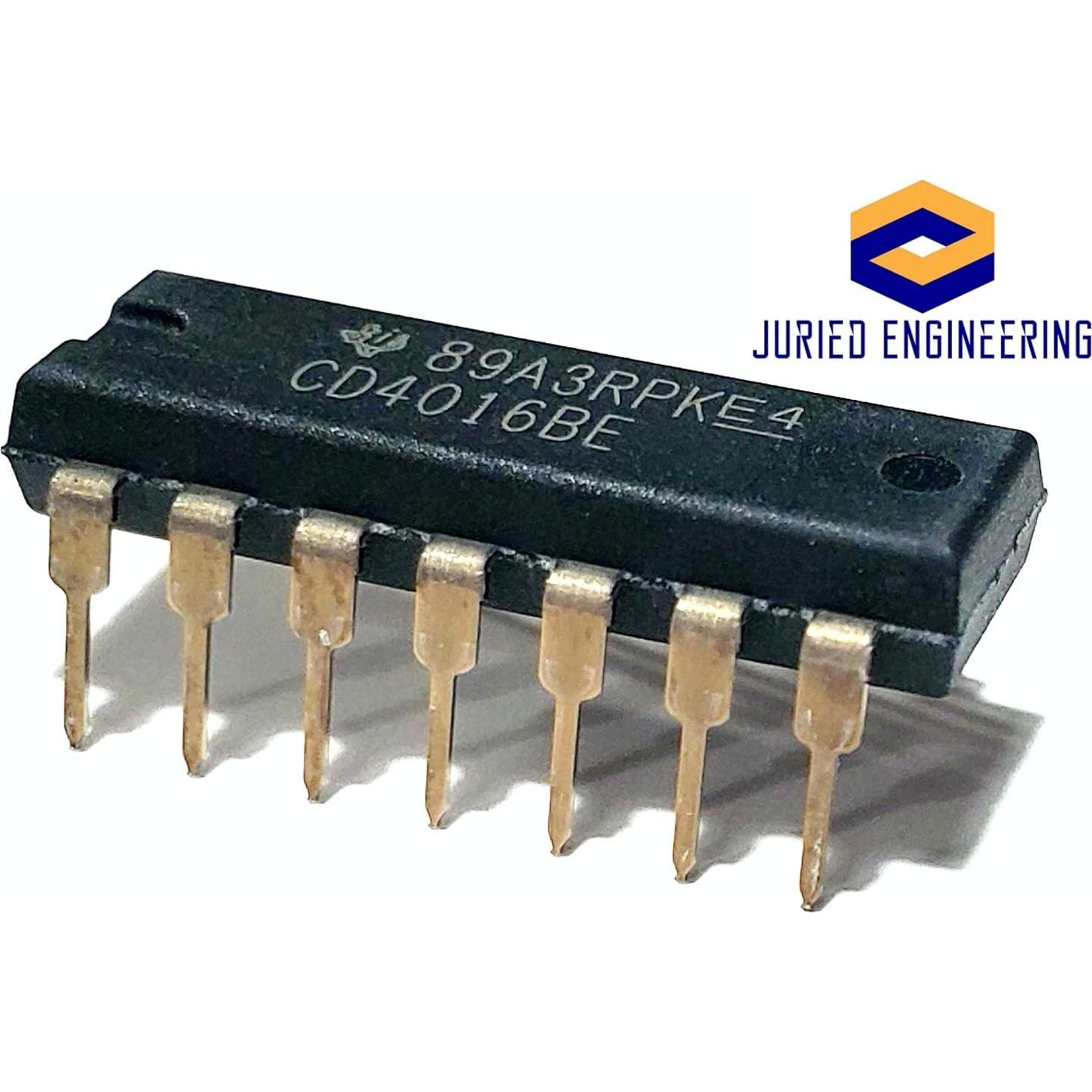

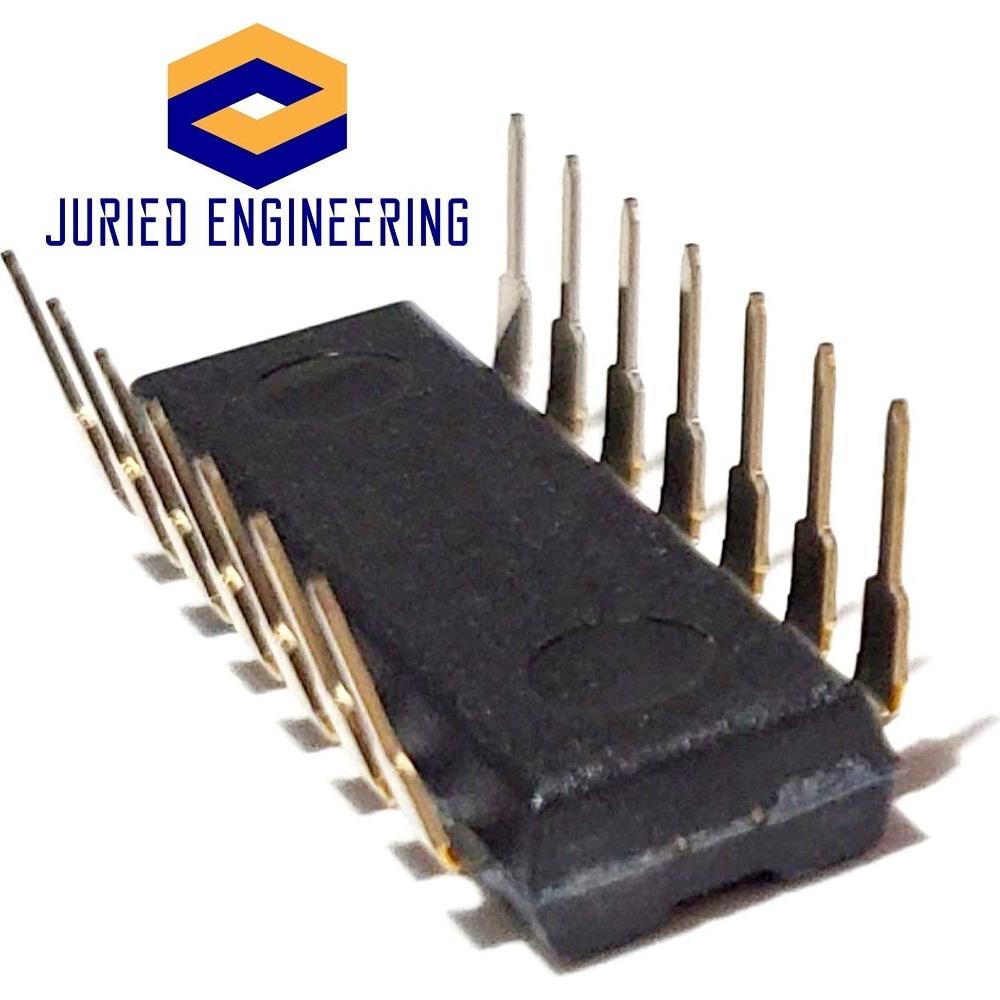

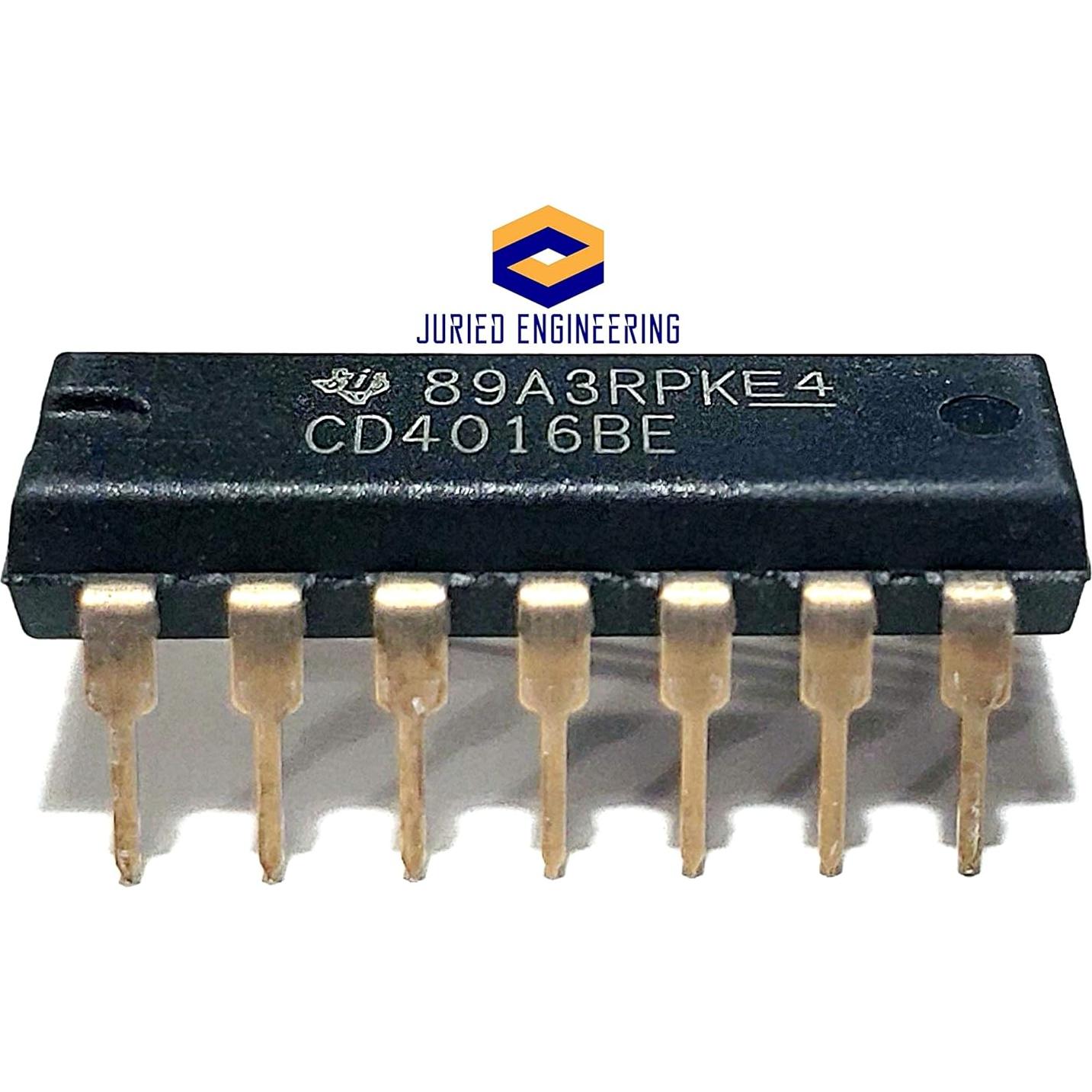

Características destacadas

• Conmutación digital de 20-V o ± 10-V pico a pico
• 280 ohmios - resistencia típica en estado activo para operación a 15-V, Capacitancia de entrada de control emparejada con capacitancia de salida de señal: Reduce transitorios de señal de salida, Respuesta de frecuencia, interruptor encendido = 40MHz (típico), Corriente máxima de entrada de control de 1 µA a 18 V en todo el rango de temperatura del paquete; 100 nA a 18 V y 25°C
• Resistencia en estado activo del interruptor emparejada dentro de 10 ohmios típicos en el rango de entrada de señal de 15-V, Alto ratio de voltaje de salida encendido/apagado: 65 dB típico @ fis = 10 kHz, RL = 10 k ohmios, Bajo crosstalk entre interruptores: -50 dB típico @ fis= 0.9 MHz, RL = 1 k ohmios, calificaciones paramétricas de 5-V, 10-V y 15-V
• Alto grado de linealidad: <0.5% distorsión típica @ fis = 1 kHz, Vis = 5 Vp-p, VDD–VSS, Fugas de corriente de interruptor en estado apagado extremadamente bajas resultando en corriente de offset muy baja y alta resistencia efectiva en estado apagado: 100pA típico @ VDD–VSS = 18 V, TA = 25°C, Impedancia de entrada de control extremadamente alta (circuito de control aislado del circuito de señal: 10^12 ohmios típicos, 100% probado para corriente en reposo a 20 V
• Ejemplos de aplicaciones: Conmutación/multiplexión de señales analógicas: Control de señal, Control de squelch, Chopper, Modulador, Demodulador, Interruptor conmutador, Conmutación/multiplexión de señales digitales, Implementación de lógica CMOS, Conversión de analógico a digital y de digital a analógico, Control digital de frecuencia, impedancia, fase y ganancia de señal analógica
