HAT RS232 Aislado 2 Canales Waveshare para Raspberry Pi

Name: HAT RS232 Aislado 2 Canales Waveshare para Raspberry Pi
Brand: waveshare
SKU: B083D27NJD
Price: 64792 ARS
Availability: InStock
Rating: 3.4 (13 reviews)

1 / 7

Ver más productos marca waveshare

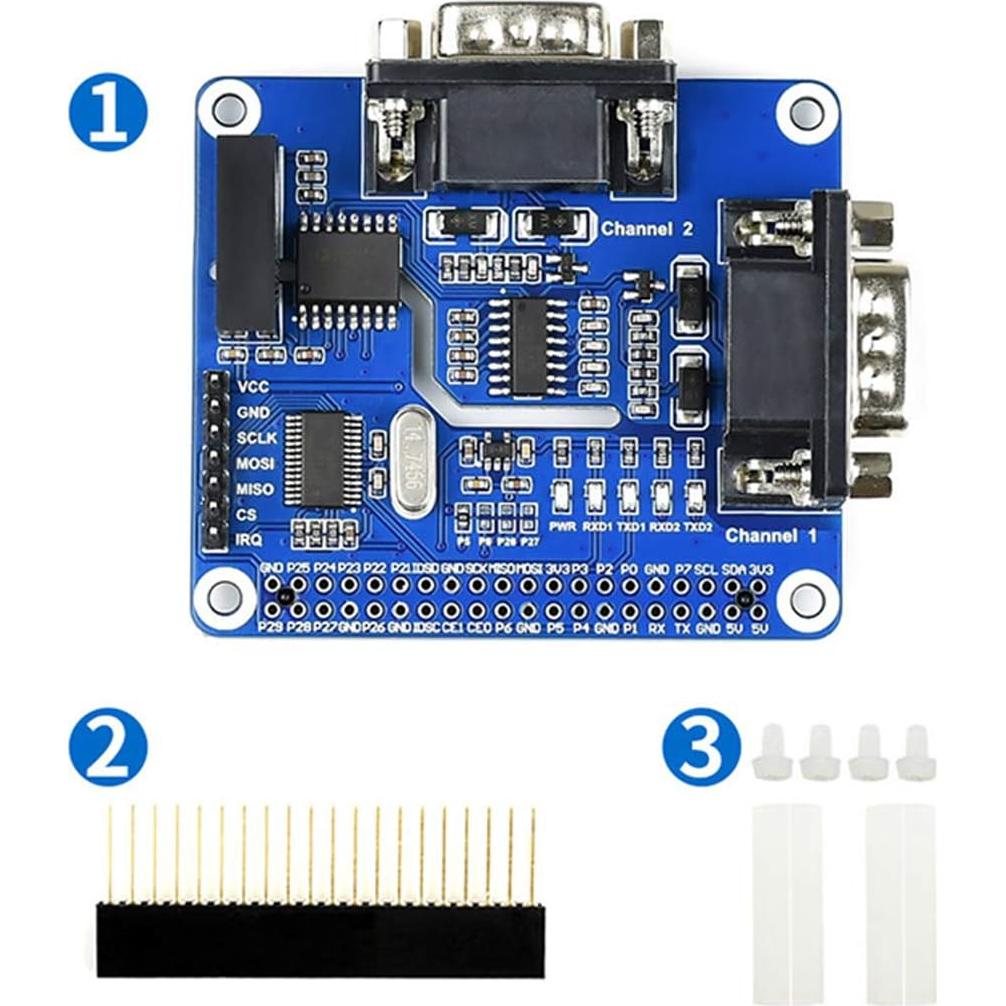

HAT RS232 Aislado 2 Canales Waveshare para Raspberry Pi

3,4

(13 opiniones)

$64.792

+ impuestos: $13.606

Llega a domicilio entre el 16 y el 21 de feb

Cantidad:

Compra protegida
Envío a todo el país
Garantía de entrega

Características destacadas

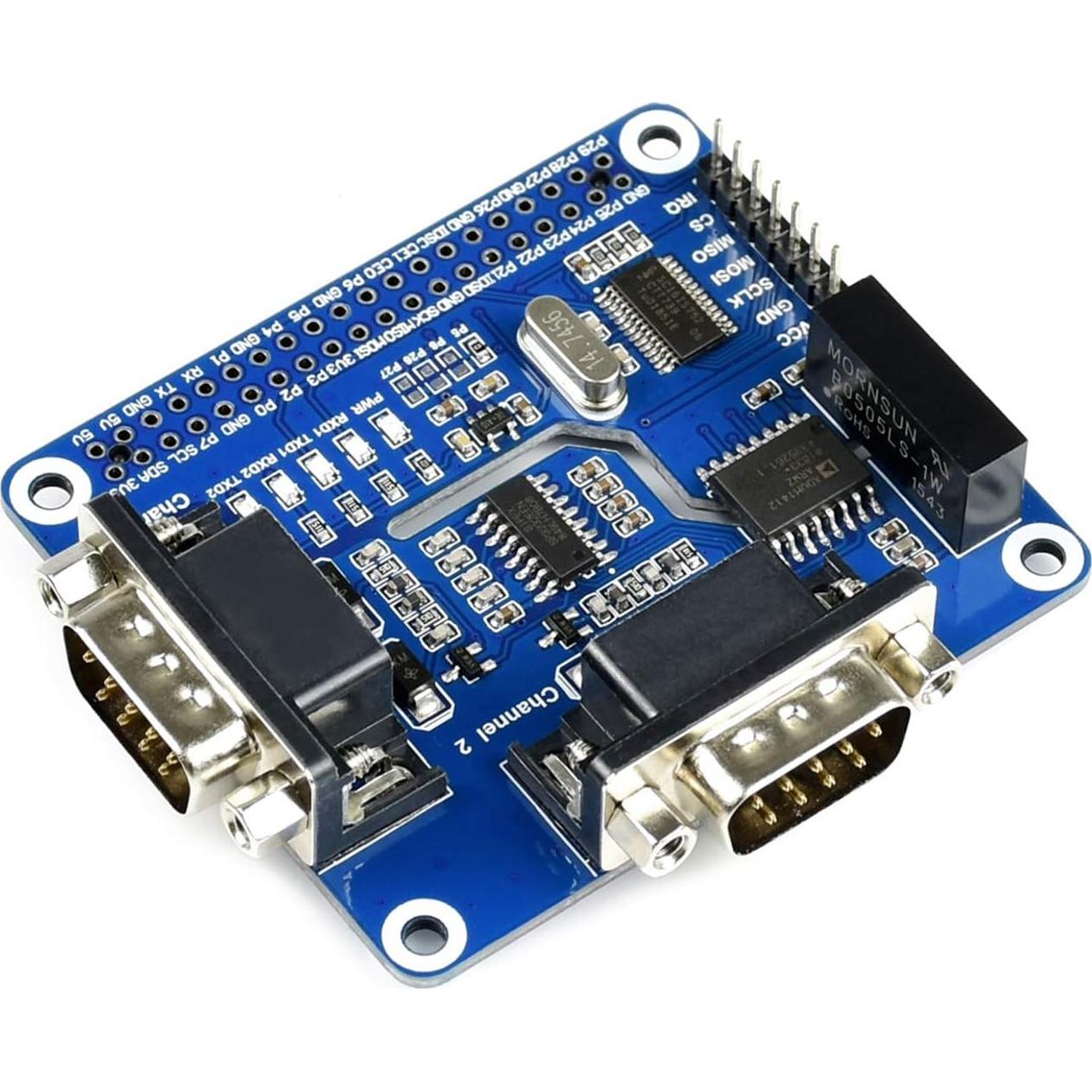

Este es un HAT de expansión RS232 aislado de 2 canales diseñado para Raspberry Pi, adopta la solución SC16IS752+SP3232, con circuitos de protección integrados como aislamiento de alimentación, aislamiento magnético ADI y diodo TVS, etc. Es fácil controlar el RS232 de 2 canales a través de la interfaz SPI. Debido a su rápida comunicación, estabilidad, fiabilidad y seguridad, es una opción ideal para campos como la automatización industrial.
Características 1: Encabezado de extensión GPIO de 40 pines estándar de Raspberry Pi, soporta placas de la serie Raspberry Pi. Características 2: TVS (supresor de voltaje transitorio) a bordo, suprime eficazmente el voltaje de sobretensión y el voltaje de pico transitorio en el circuito, a prueba de rayos y antiestático.
Características 3: LEDs a bordo para indicar el estado de alimentación y transceptor. Pines de control SPI expandidos, para conectar con placas de control host como Arduino.

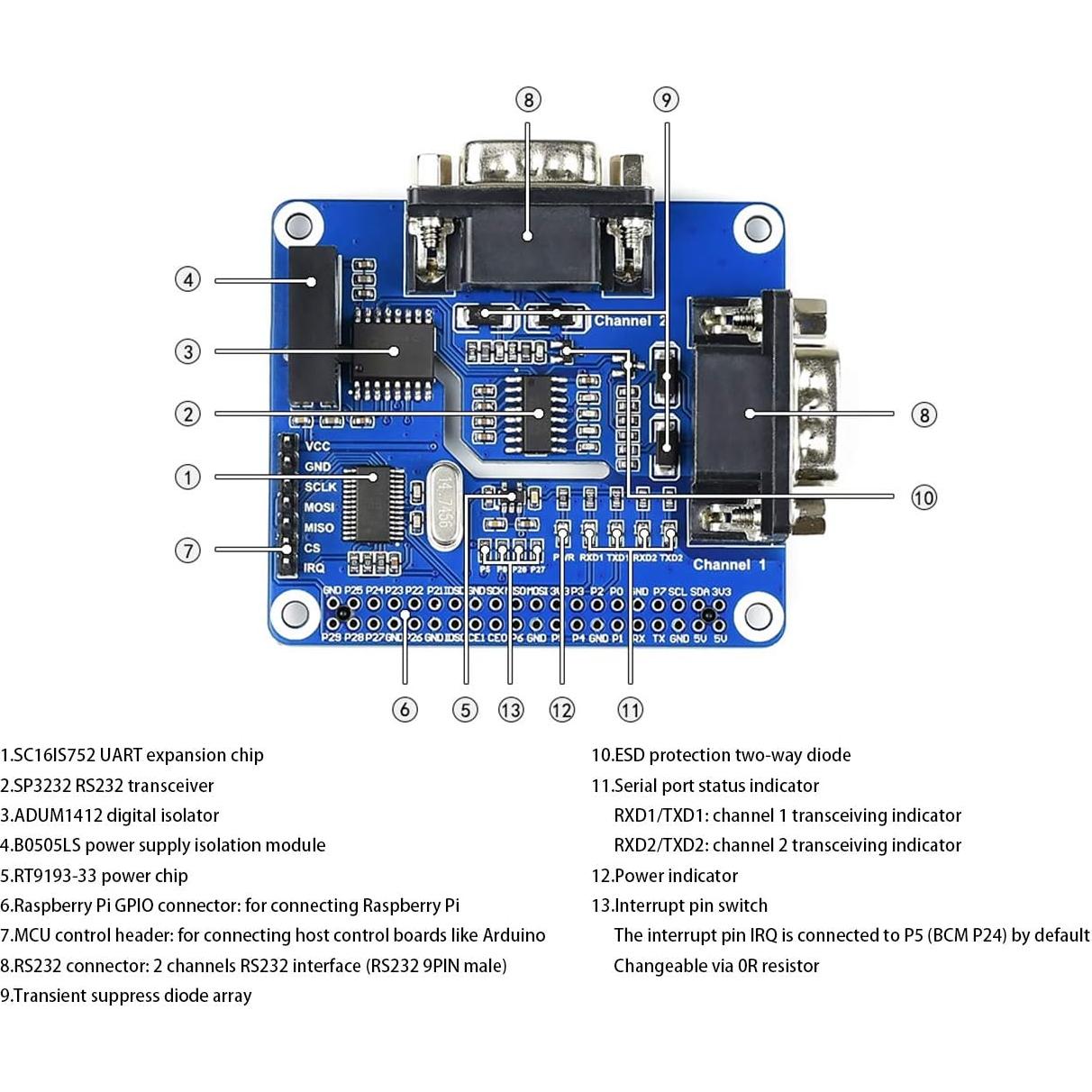

Adopta la combinación de chip dual SC16IS752+SP3232, convierte SPI a RS232, velocidad de datos de hasta 921600bps. Chip de expansión UART: SC16IS752. Transceptor RS232: SP3232.
Documento de uso/Manual de usuario: http://bit.ly/3OOT9ch

Opiniones de compradores

3,4

13 opiniones

31%

26%

11%

14%

18%

William B.

Excelente placa y aún mejor compañía. La primera placa que recibí estaba defectuosa, solo funcionaba can1, can0 no se inicializaba, pero reemplazaron la placa de inmediato y ahora funciona como se esperaba. Solo he podido conectar redes de hasta 1Mb (las más rápidas en mis vehículos), pero no he tenido problemas usando can-utils y WireShark para ver, filtrar, capturar e incluso reproducir mensajes can a 125000Kbps, 500000Kbps y 1Mbps. ¡Definitivamente recomendaría este producto!

Chris

Este es un buen HAT si solo necesitas pines TX/RX en los DB9. A pesar de que el chip UART SC16IS752 tiene pines para RTS/CTS/CD/DTR/DSR/RI, el fabricante del HAT no los conectó a los DB9. Si necesitas control de flujo por hardware o CD/RI, esto no te servirá. Si solo necesitas lo mínimo de rs232 con solo TX/RX/GND, estará bien. Los LED de TX/RX en el HAT son una muy buena característica para solucionar problemas. Para tu información, necesitas agregar "dtoverlay=sc16is752-spi1,int_pin=24" al /bo

Chuck

El dispositivo está bien hecho pero carece de cualquier tipo de soporte técnico. Después de más de 30 horas de búsqueda, no pude hacer que el dispositivo funcionara en una Raspberry Pi 3B+. No hay documentación correcta disponible que permita a una persona con poca o ninguna experiencia con este lenguaje de programación tener éxito usándolo para una estación meteorológica y APRS. Este dispositivo parece haber dañado el hardware de mi Raspberry Pi, dejándome sin computadora para la estación meteo

Gordon F.

Este producto no funcionó en mi Raspberry PI3, así que lo devolví. Podría haber sido un dispositivo defectuoso, pero la devolución fue sencilla.

Descripción

Descripción general Este es un HAT de expansión RS232 aislado de 2 canales diseñado para Raspberry Pi, adopta la solución SC16IS752+SP3232, con circuitos de protección integrados como aislamiento de alimentación, aislamiento magnético ADI y diodo TVS, etc. Es fácil controlar el RS232 de 2 canales a través de la interfaz SPI. Debido a su rápida comunicación, estabilidad, fiabilidad y seguridad, es una opción ideal para campos como la automatización industrial. Características Encabezado de extensión GPIO de 40 pines estándar de Raspberry Pi, soporta placas de la serie Raspberry Pi Adopta la combinación de chip dual SC16IS752+SP3232, convierte SPI a RS232, velocidad de datos de hasta 921600bps TVS (supresor de voltaje transitorio) a bordo, suprime eficazmente el voltaje de sobretensión y el voltaje de pico transitorio en el circuito, a prueba de rayos y antiestático LEDs a bordo para indicar el estado de alimentación y transceptor Pines de control SPI expandidos, para conectar con placas de control host como Arduino Viene con recursos de desarrollo y manual (ejemplos en C y Python) Especificaciones Chip de expansión UART: SC16IS752 Transceptor RS232: SP3232 Interfaz de comunicación: SPI Velocidad de datos: 300 ~ 921600 bps Voltaje de funcionamiento: 3.3V/5V Dimensiones: 65mm x 56.5mm Tamaño del agujero de montaje: 3.0mm Contenido del paquete 1. HAT RS232 de 2 canales x1 2. Conector hembra de 20 pines x1 3. Paquete de tornillos RPi (2 piezas) Nota: este HAT no incluye ningún cable serie, también puede querer adquirir los siguientes cables para un uso fácil: 1) Cable serie de doble hembra cruzado: para conectar dispositivos RS232 con conector macho, O para prueba de auto-transmisión de los 2 canales RS232 del HAT 2) Cable serie macho a hembra recto: para conectar dispositivos RS232 con conector hembra Nota: la Raspberry Pi y los cables serie NO están incluidos.
