Kit de Desarrollo CPLD Earth People MegaProLogic 5M570T

Name: Kit de Desarrollo CPLD Earth People MegaProLogic 5M570T
Brand: Earth People Technology
SKU: B00FAQSLPK
Price: 97354 ARS
Availability: InStock
Rating: 3.5 (7 reviews)

1 / 9

Ver más productos marca Earth People Technology

Kit de Desarrollo CPLD Earth People MegaProLogic 5M570T

3,5

(7 opiniones)

$97.354

+ impuestos: $20.444

Cantidad:

Compra protegida
Envío a todo el país
Garantía de entrega

Características destacadas

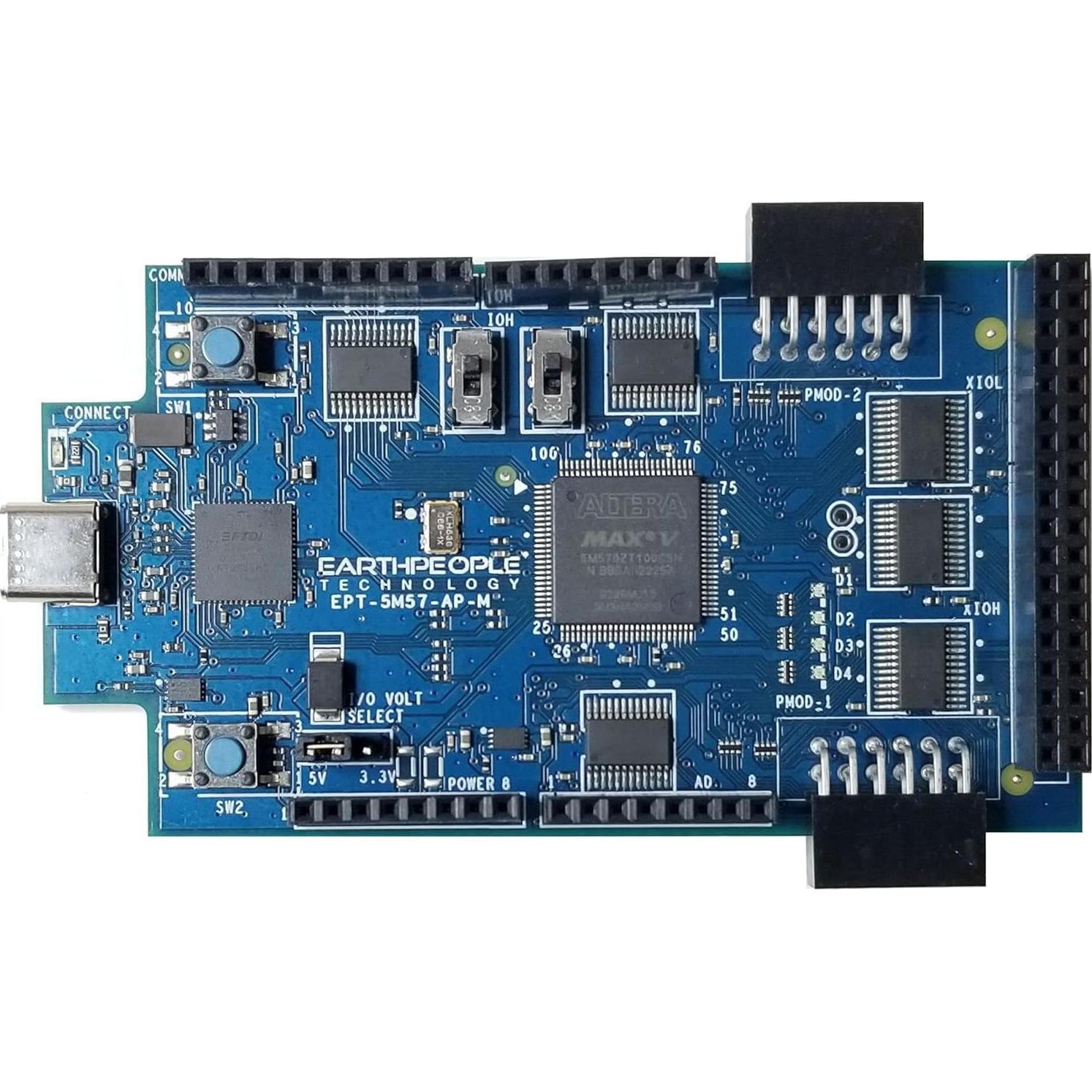

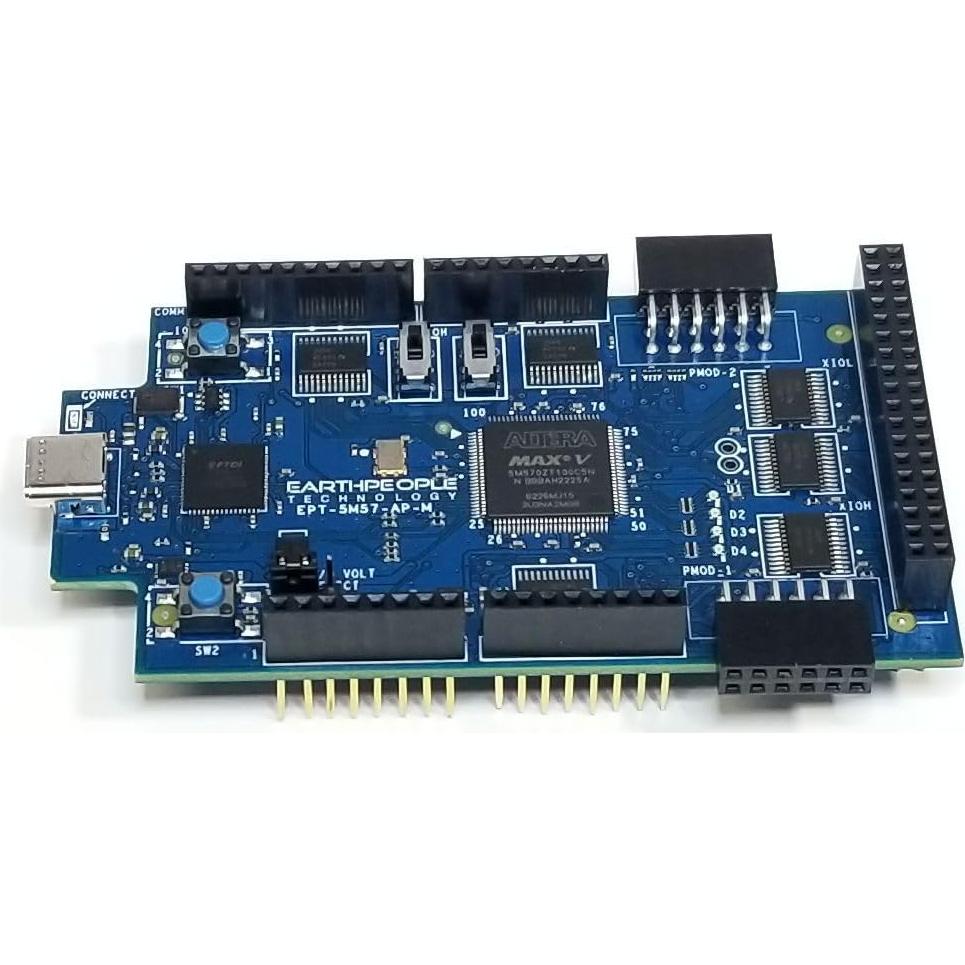

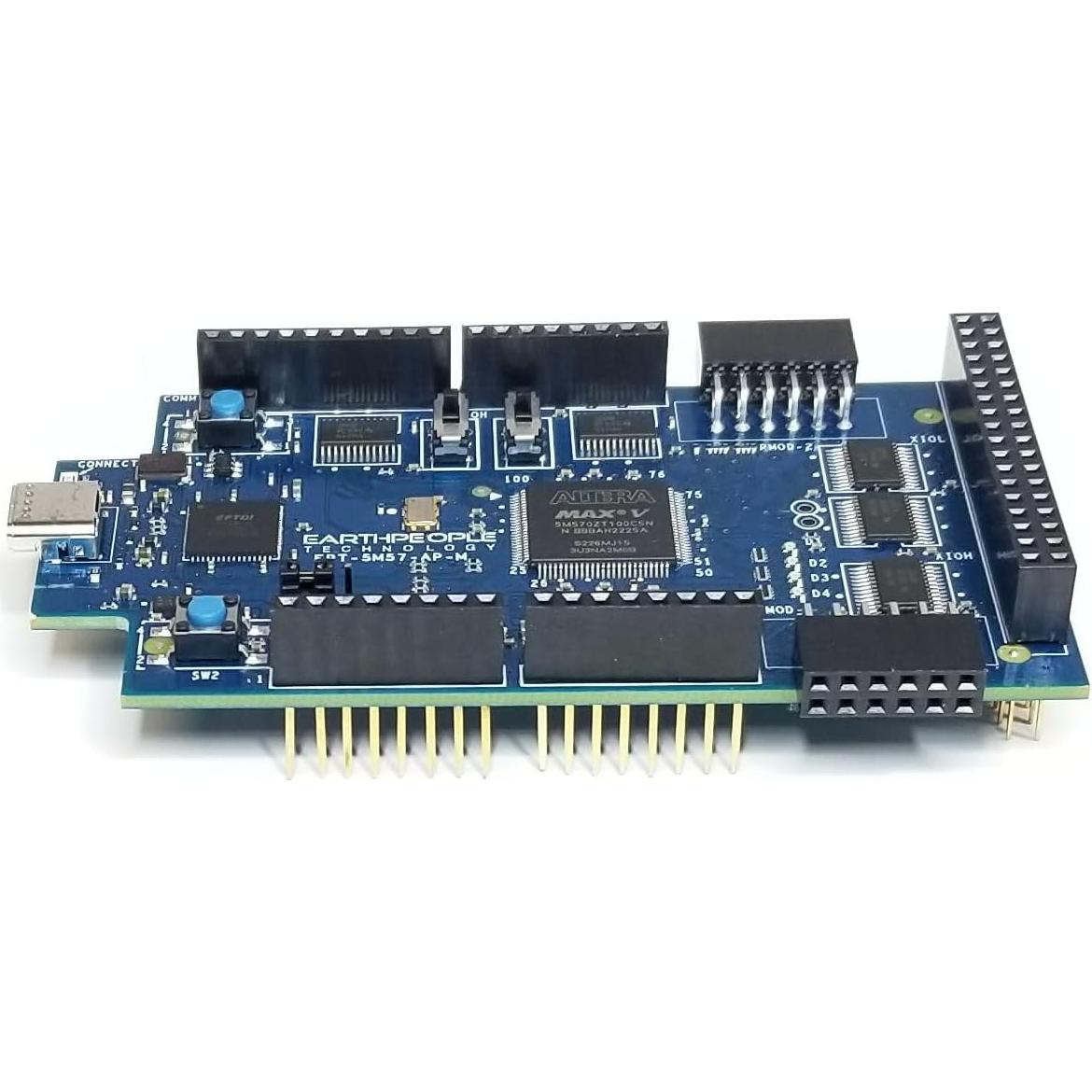

Chip CPLD Intel/Altera 5M570T100C5 con 440 MacroCeldas. El MegaProLogic es un Kit de Desarrollo CPLD completo. Todos los archivos fuente se proporcionan junto con un manual de usuario detallado y una hoja de datos para permitir al usuario crear proyectos únicos.

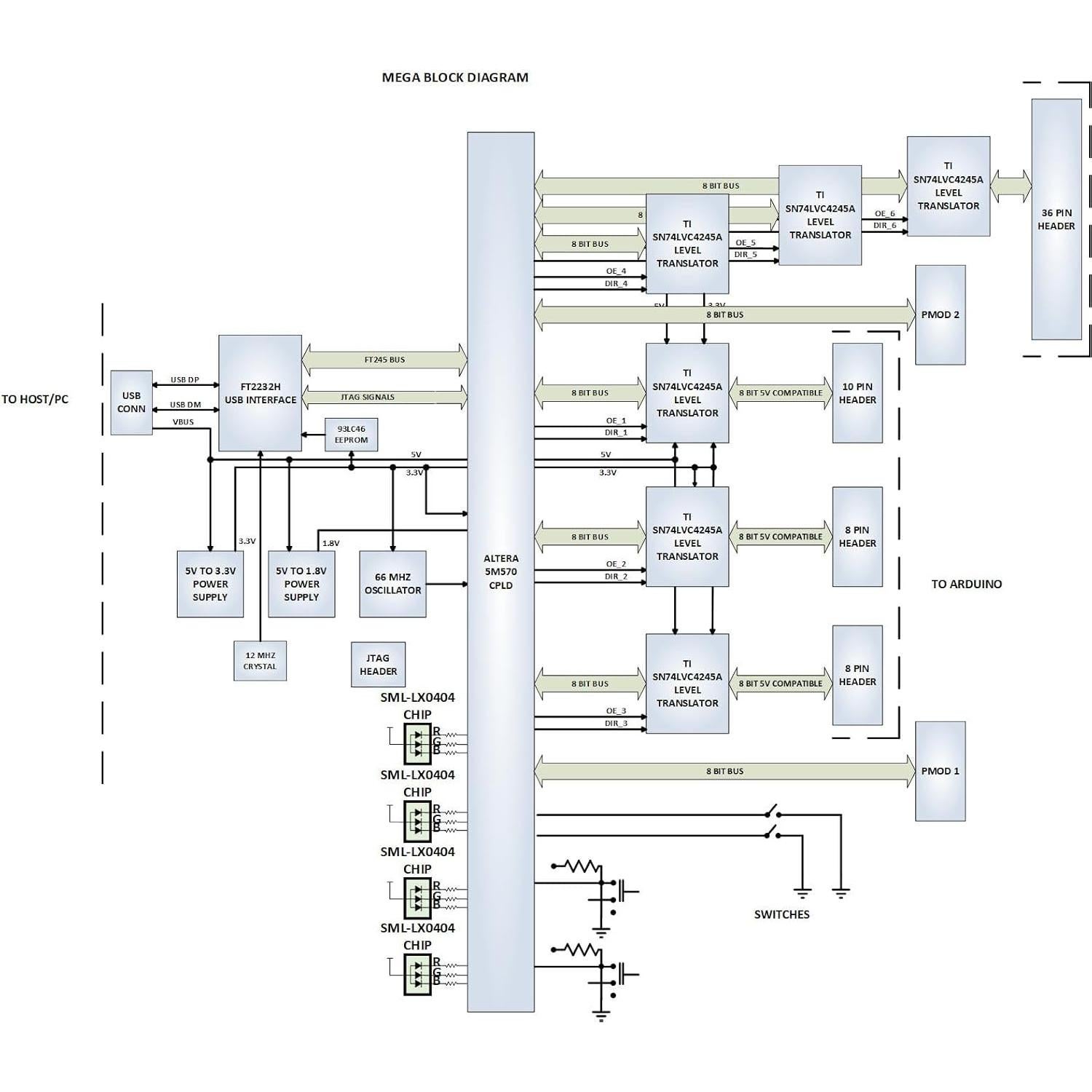

Entradas/Salidas: 32 -- Seleccionable entre 3.3Voltios y 5 Voltios. Las I/O están protegidas con transceptores de bus de 8 bits 74LVCH4245. Interfaz USB: Transferencias de datos de ocho bits. El código del usuario se conectará de manera transparente con la API ActiveHost que se ejecuta en la PC con Windows. Todo el software es de Código Abierto.

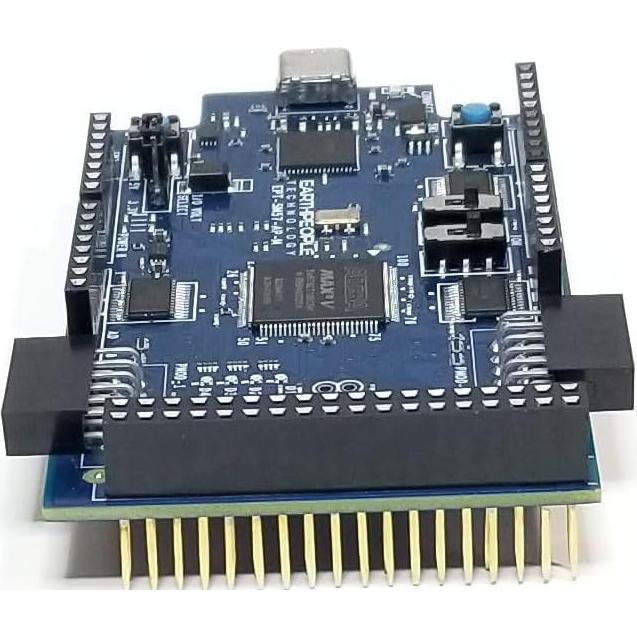

Huella de la placa compatible con Arduino Mega. Los conectores apilables conectan el MegaProLogic directamente al Mega y a los Shields.

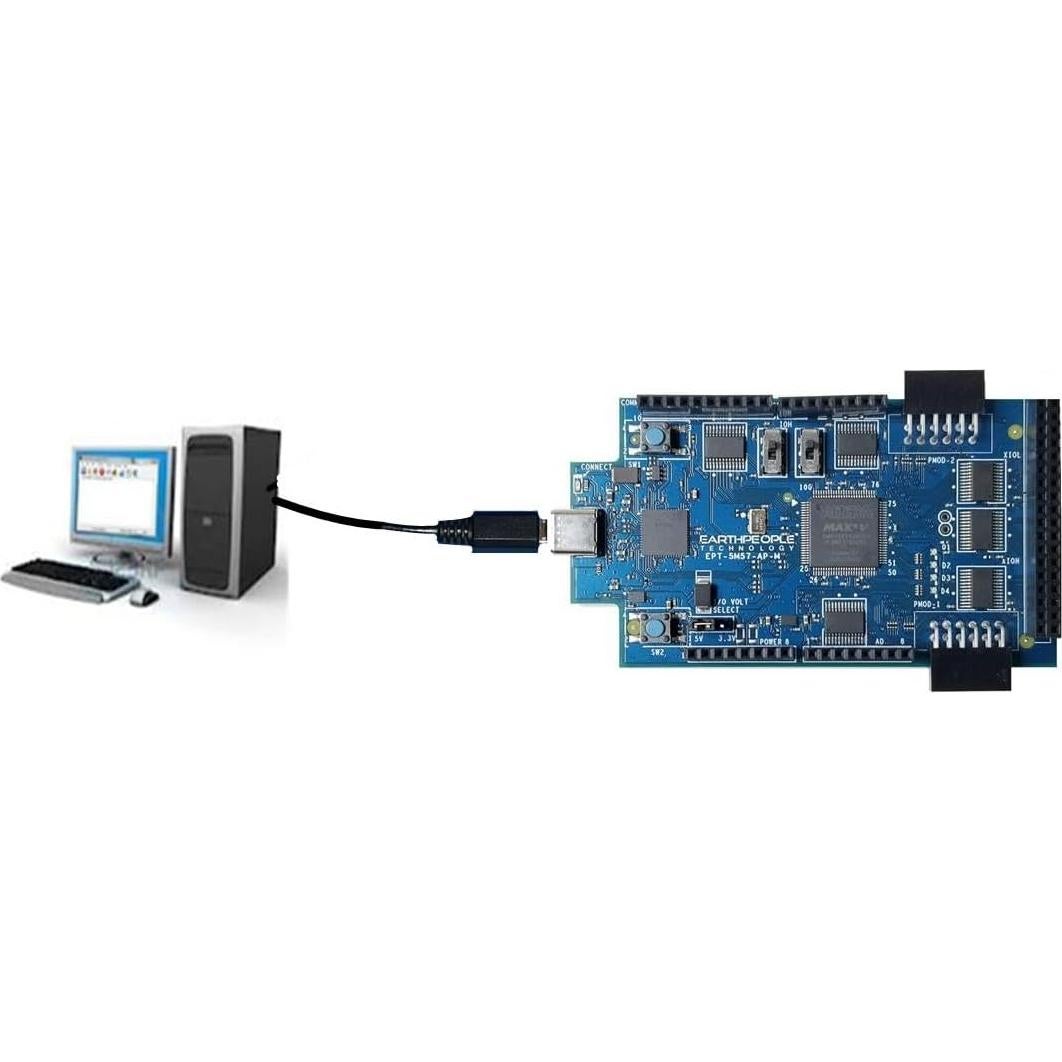

Programador JTAG Integrado: El CPLD se programa a bordo. Un solo cable USB Micro B es todo lo que se necesita.
Kit de Desarrollo Completo con tutoriales y código fuente. Visite la página del producto MegaProLogic en el sitio web de earthpeopletechnology para acceder a todos los esquemas, manual de usuario, hojas de datos y archivos de proyecto.

Opiniones de compradores

3,5

7 opiniones

39%

16%

45%

Matthew Adams

I just got this in today, and I HAD to leave a review. I was so surprised at the quality of this kit. Everything down to the tack switches feel very solid and robust. It comes with a little hat on top of the shield to do FTDI stuff over USB. The pins are a little extra long so they make firm contact with the board below it. All pins are 5V tolerant thanks to a few SN74LVC4245A's. Having this board sit on top of my knockoff IEIK Arduino Mega knockoff feels like putting a Porche cover onto a Fo...

Somepcgamer

Waste of perfectly good pins. Half the pins on that nice 40-pin connector are NC, while the 4 leds on the board consume 12 pins of the CPLD. Documentation, while lengthy, was confusing and incomplete. Clock on pin 23? I think not. I couldn't find a good qsf file that matched the board so I had to resort to mapping out each pin from the raw schematic and quartus pin mapper. Add futzing with the level shifter directions (why isn't the LED lit?) and the slow downloads makes for a mediocre out-of...

B. STARK

Just be sure to install Intel (Altera) Quartus Prime software and not Quartus II software and the driver situation for the JTAG should work fine. I took off one star because this product ships with a EPM570 device installed on the board which is a MAX II CPLD not a MAX V CPLD. For my application this didn't matter but for some it might so please check out the company website first for product details.

TNC

High quality board for the price. Well packaged, dvd with software and instructions.

Descripción

Diseñado, Fabricado y Distribuido en los EE. UU. El sistema de desarrollo EPT USB-CPLD proporciona una plataforma de aprendizaje flexible al combinar un potente Dispositivo Lógico Programable Complejo con USB de Alta Velocidad. Está diseñado para proporcionar un método innovador de desarrollo y depuración de código lógico programable. Proporciona un mecanismo de transferencia de datos de alta velocidad entre cualquier microcontrolador (o cualquier dispositivo digital) y una PC anfitriona. El sistema de desarrollo EPT USB-CPLD proporciona un flujo de trabajo conveniente y fácil de usar al conectarse sin problemas con el software Quartus II de Altera. El usuario desarrollará el código en el entorno Quartus en una Computadora Personal con Windows. El código lógico programable se carga en el CPLD utilizando solo el software Quartus Programmer y un cable USB estándar. El hardware del programador está integrado en el EPT-5M570-AP. La API ActiveHost proporciona una interfaz de comunicaciones altamente configurable entre el CPLD y la PC anfitriona. Se conecta de manera transparente a la Biblioteca de Transferencia Activa que se ejecuta en el código CPLD.
