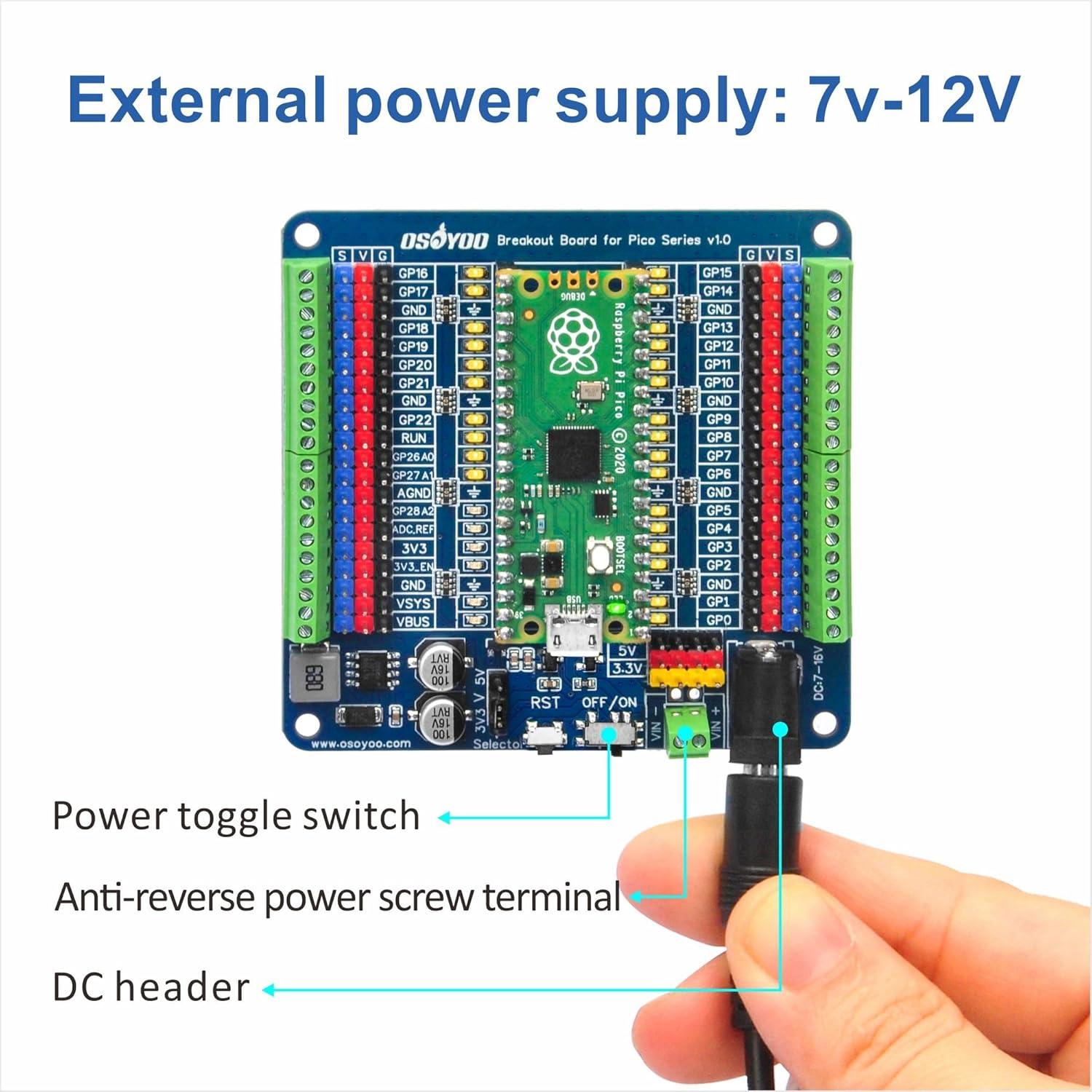

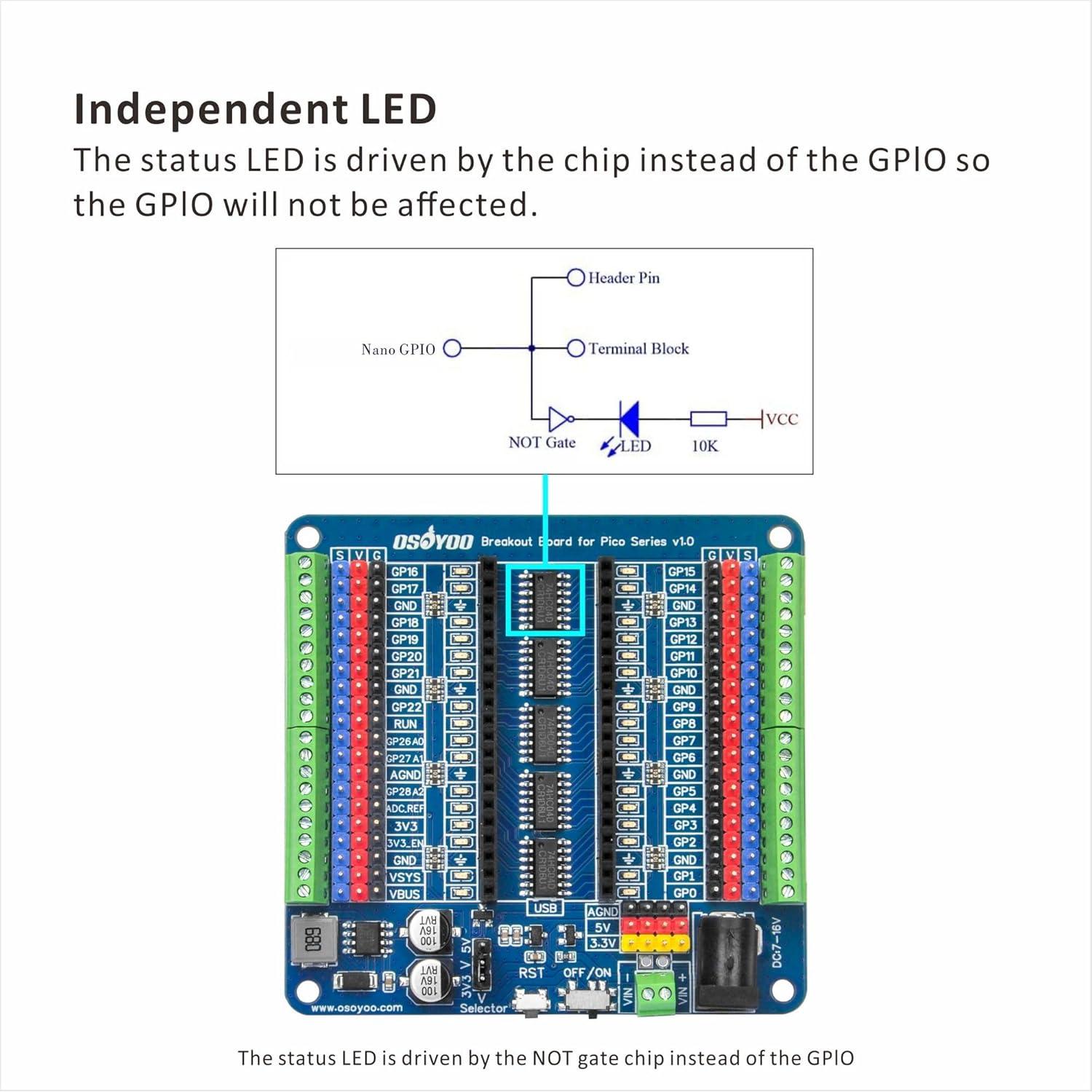

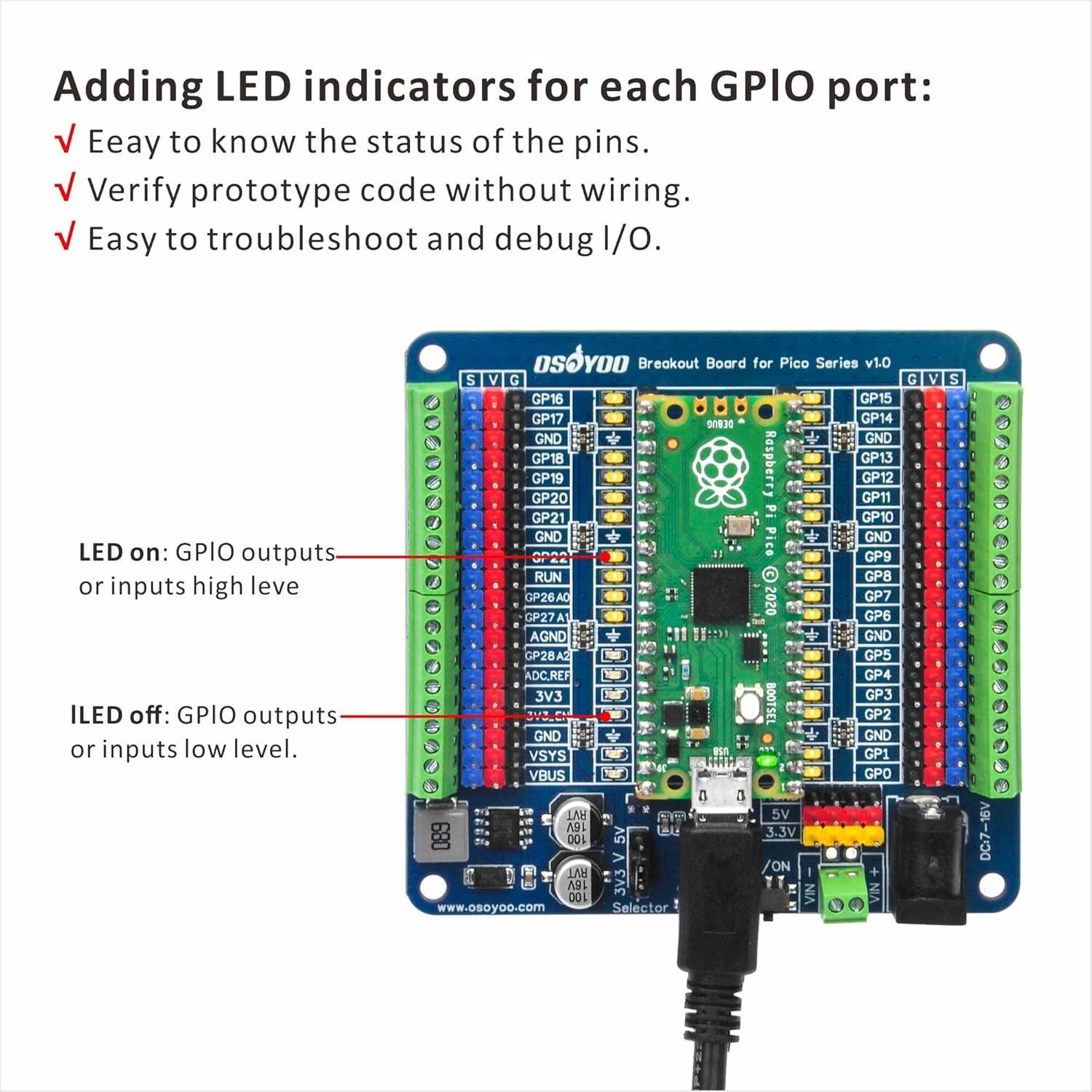

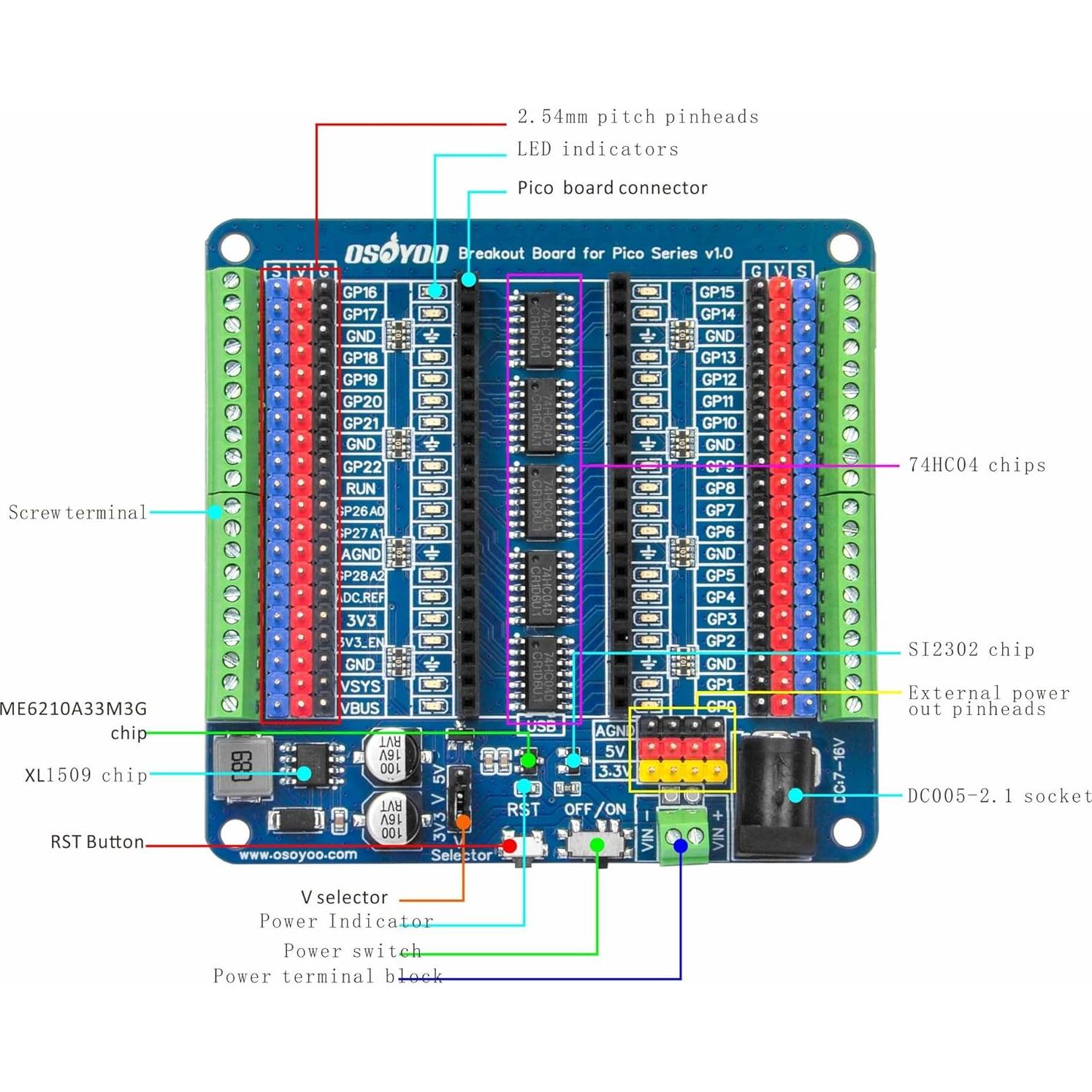

Placa de Expansión OSOYOO para la serie Raspberry Pi Pico Mejora tus proyectos de Raspberry Pi Pico con la Placa de Expansión OSOYOO, diseñada para un prototipado sin problemas y un rendimiento mejorado. Esta placa cuenta con indicadores LED en cada puerto GPIO, lo que permite el monitoreo en tiempo real del estado de los pines sin cableado. Verifica fácilmente tu código de prototipo con retroalimentación visual instantánea. Características Clave: LEDs de Estado GPIO: Identifica rápidamente la actividad del pin para una depuración y prototipado simplificados. Protección contra Inversión de Polaridad: La protección de circuito incorporada apaga automáticamente la placa si la alimentación se conecta incorrectamente, previniendo daños. Interfaz de Sensor/Servo de 3 Pines: Incluye pines V y GND en cada pin de E/S para conexiones sin esfuerzo de módulos de sensor y servo. Fuente de Alimentación Independiente: Las fuentes de alimentación a bordo de 5V/2A y 3.3V/500mA proporcionan energía estable para servos, sensores y otros periféricos. Terminales de Tornillo: Aseguran conexiones confiables con terminales de tornillo a bordo para un cableado sin complicaciones. Notas Importantes: La serie Pico soporta un voltaje máximo de E/S de 3.3V. Evita conectar dispositivos que emitan 5V a los puertos de E/S para prevenir daños. Ajusta el capuchón del jumper V_Selector para establecer el voltaje de salida del pin V al usar una fuente de alimentación externa a través de la interfaz VIN. Si usas solo la salida de 3.3V a bordo del Pico, conecta el pin de 3.3V del conector S al pin V del V_Selector con un cable Dupont. Compatibilidad: Totalmente compatible con todos los modelos de Raspberry Pi Pico, incluyendo: Primera Generación: Pico, Pico H, Pico W, Pico WH Segunda Generación: Pico 2, Pico 2 W Experimenta un prototipado sin esfuerzo con la Placa de Expansión OSOYOO para Raspberry Pi Pico – diseñada para creadores, educadores y entusiastas de la tecnología que buscan dar vida a sus ideas. ESPECIFICACIONES TÉCNICAS Nombre: OSOYOO_IO_Breakout_Board_for_Pico_v.1.0 Voltaje de Funcionamiento: 5V Voltaje de Entrada VIN (recomendado): 7-12V Voltaje de Entrada VIN (límite): 7-18V Pines Digitales de E/S: 26 Pines Digitales de E/S PWM: 18 Pines de Entrada Analógica: 4 Interruptor de Alimentación: Sí Salida de Alimentación Externa: 5V/2A 3.3V/500mA Opciones para entrada de alimentación: USB/DC005-2.1/Terminal de tornillo/Cabezas de pines macho Indicadores LED a Bordo: Todos los puertos GPIO Longitud: 78 mm Ancho: 75 mm Peso: 25 g
