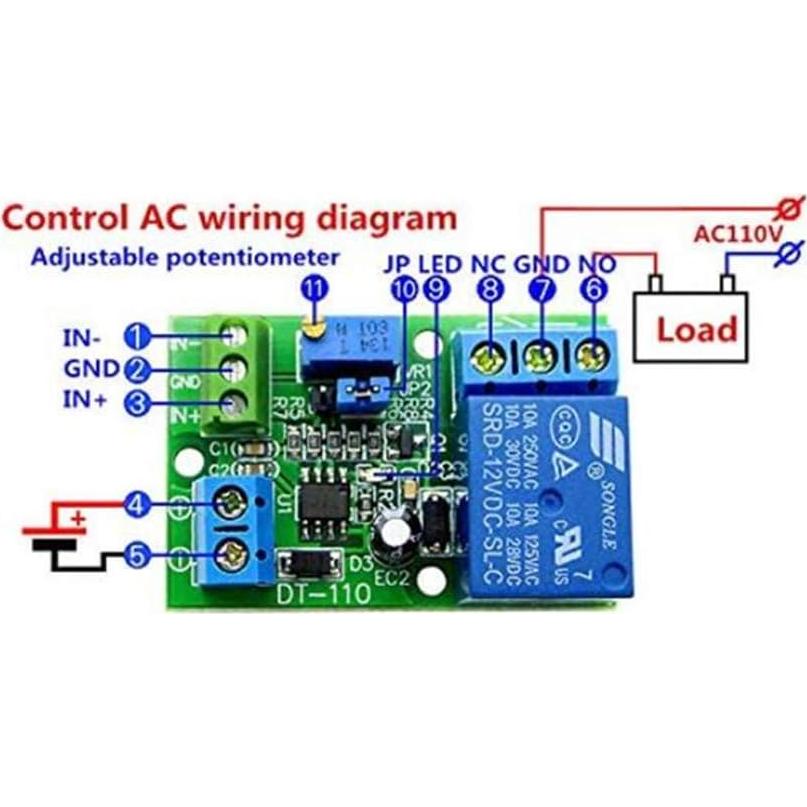

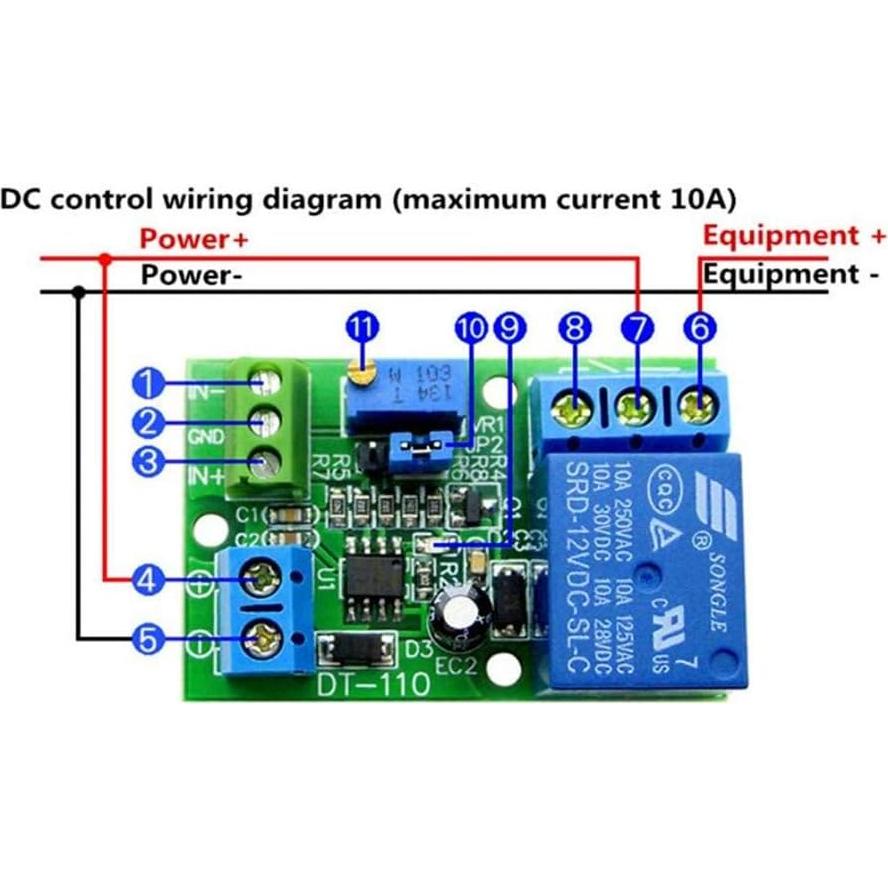

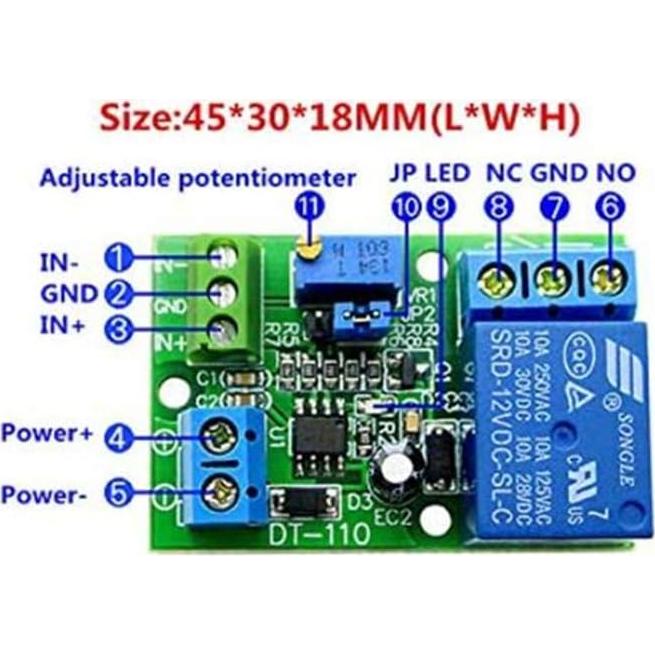

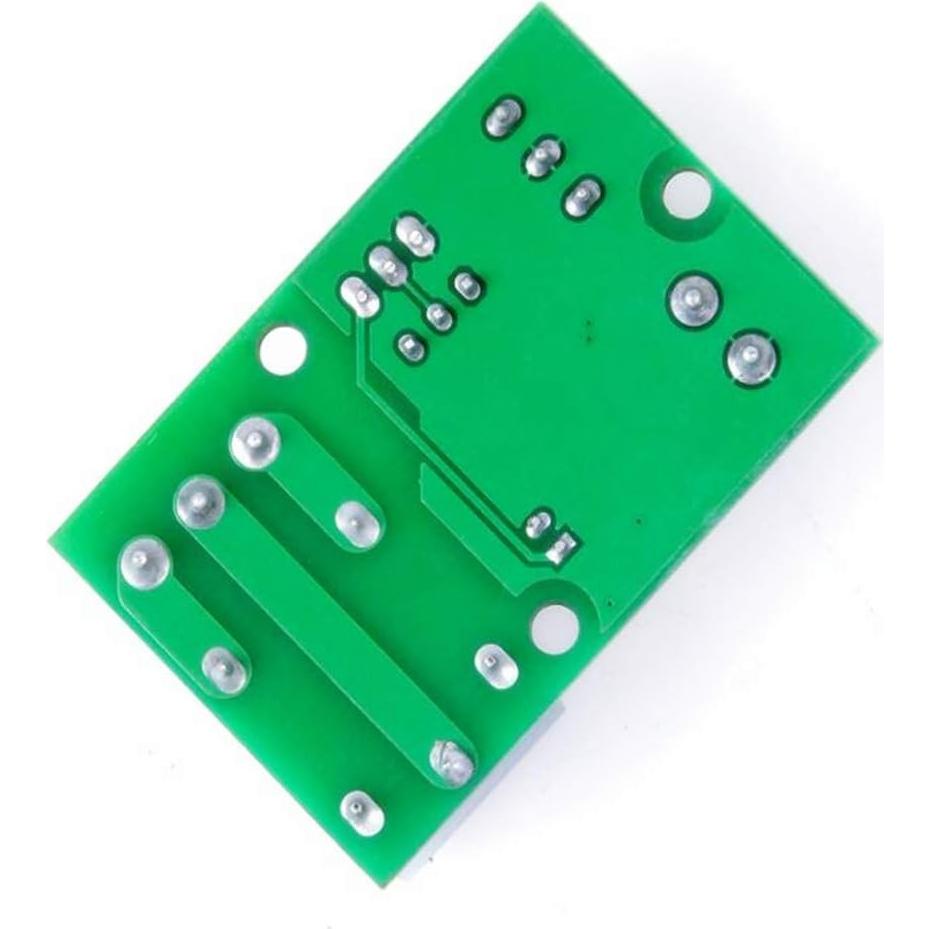

La tensión de referencia del módulo se obtiene dividiendo el polo positivo de la fuente de alimentación de entrada a través de un resistor de precisión. La tensión positiva de la fuente de alimentación de entrada determina el rango de la tensión de referencia. Por ejemplo: si la entrada positiva de la fuente de alimentación es 12V, entonces el rango ajustable de la tensión de referencia es 0~12V. Uso del módulo: equipos de control industrial, instrumentación, prueba experimental, modificación de circuitos automotrices, etc. Tensión de trabajo: DC5V \ DC12V \ DC24V Corriente de trabajo: DC5V-50ma \ DC12V-35ma \ DC24V-25ma Apariencia del módulo: 45x30x18mm (largo x ancho x alto) Ingrese un voltaje a comparar con la tensión de referencia establecida en el módulo (la tensión de referencia se puede establecer mediante el potenciómetro ajustable en el módulo) para comparar. Cuando el voltaje de entrada es mayor que la tensión de referencia establecida, el relé se cierra; cuando el voltaje de entrada es menor o igual a la tensión de referencia, el módulo no actúa. Configuración: El primer paso, 4 y 5 ingresan la alimentación de trabajo, ajustan el 11, obtienen el valor de la tensión de referencia probando el pin 11; (el cable de prueba negro del multímetro se coloca en 5, el cable de prueba rojo se prueba en 1) El segundo paso es ingresar la señal de voltaje a comparar desde el No. 3. El electrodo negativo de la señal de voltaje a comparar se conecta a 2. Si es un terreno común, no es necesario conectarlo a 2. Conclusión: Si el voltaje del No. 3 es mayor que la tensión de referencia establecida No. 1, entonces la luz 9 está encendida, el relé se cierra, 7-6 está encendido, y 8-7 está apagado; Si el voltaje 3 es menor o igual a la tensión de referencia establecida (1ª), la luz 9 está apagada y el relé mantiene 8-7 encendido. Ingrese dos señales de voltaje a comparar a 1 y 3 respectivamente. Cuando la señal de voltaje 3 es mayor que la señal de voltaje 1, el relé se cierra; cuando la señal de voltaje 3 es menor o igual a la señal de voltaje 1, el relé no actúa. Configuración: El primer paso es quitar el puente en la posición 10; El segundo paso, 4 y 5 ingresan la alimentación de trabajo, ingresan la señal de voltaje a comparar desde 1 y 3 respectivamente, y el polo negativo de la señal de voltaje a comparar se conecta a 2, si es un terreno común, no es necesario conectarlo a 2. Conclusión: Si el voltaje del No. 3 es mayor que el voltaje del No. 1, la luz está encendida, el relé se cierra, 7-6 está encendido, y 8-7 está apagado; Si el voltaje del No. 3 es menor o igual al voltaje del No. 1, la luz está apagada y el relé mantiene 8-7 encendido. Ingrese un voltaje a comparar con la tensión de referencia establecida en el módulo (la tensión de referencia se puede establecer mediante el potenciómetro ajustable en el módulo) para comparar. Cuando el voltaje de entrada es menor que la tensión de referencia establecida, el relé se cierra; cuando el voltaje de entrada es menor o igual a la tensión de referencia, el relé no actúa. (Lo opuesto de la función) Configuración: El primer paso es configurar el puente 10 en modo de función E según la figura El segundo paso, 4 y 5 ingresan la alimentación de trabajo, ajustan el 10, obtienen el valor de la tensión de referencia probando el 3; (El cable de prueba negro del multímetro se coloca en 5, el cable de prueba rojo se prueba en 3) El tercer paso es ingresar la señal de voltaje a comparar desde el No. 1. El electrodo negativo de la señal de voltaje a comparar se conecta a 2. Si es un terreno común, no es necesario conectarlo a 2. Conclusión: Si el voltaje del No. 1 es menor que la tensión de referencia establecida (No. 3), entonces la luz 9 está encendida, la etapa de succión del relé, 7-6 está encendido, 8-7 está apagado; Si el voltaje del No. 1 es mayor o igual a la tensión de referencia establecida (No. 3), la luz novena está apagada y el relé mantiene 8-7 encendido.
