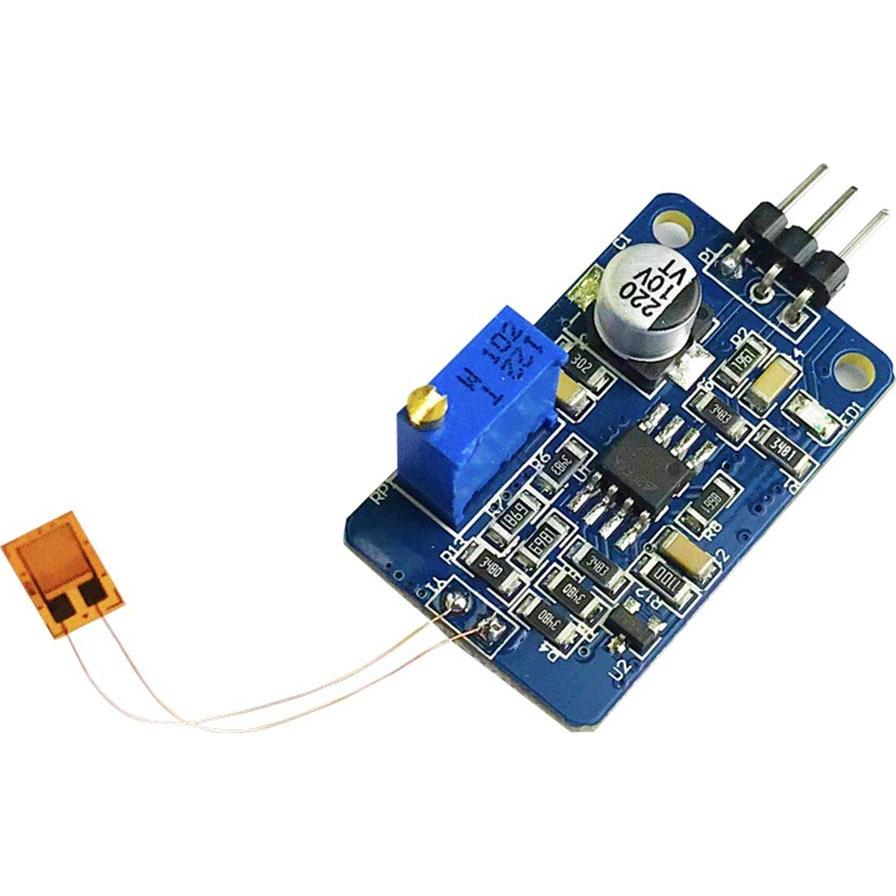

Hay un indicador de potencia LED azul en la placa
Salida analógica
Cuanto mayor es la curvatura, mayor es el voltaje de salida
Con potenciómetro de cero
El potenciómetro se puede usar para ajustar el voltaje de salida inicial

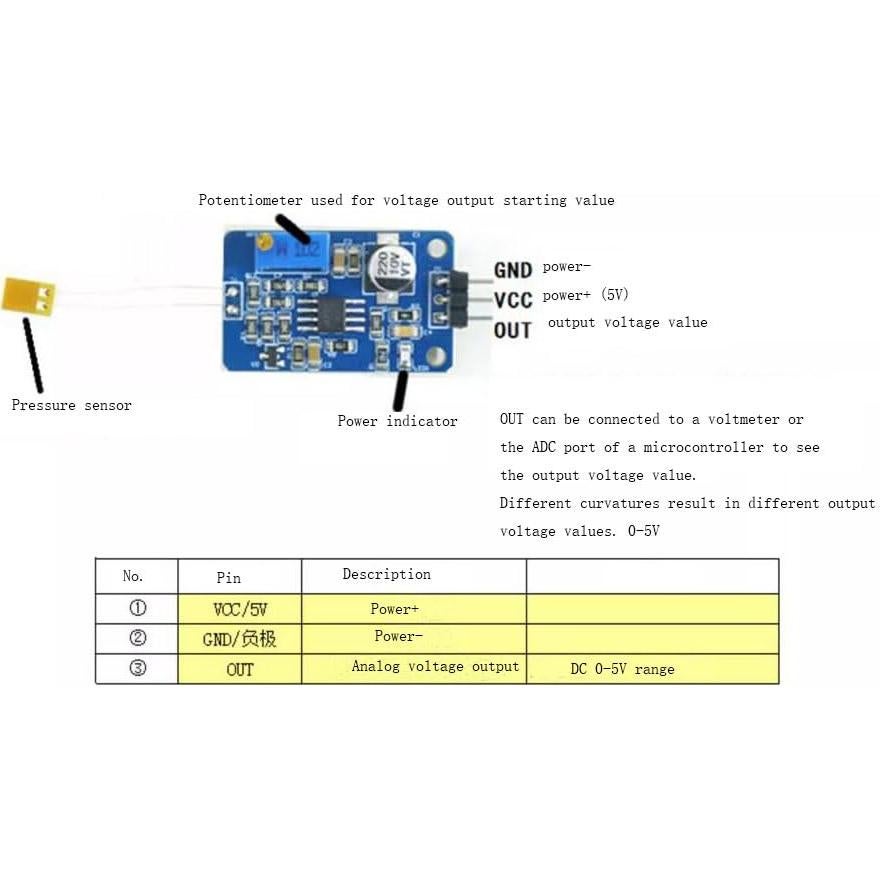

Las definiciones de salida de pines están impresas en la parte posterior de la placa
(Doblar la galga de estrés puede cambiar el voltaje de salida)

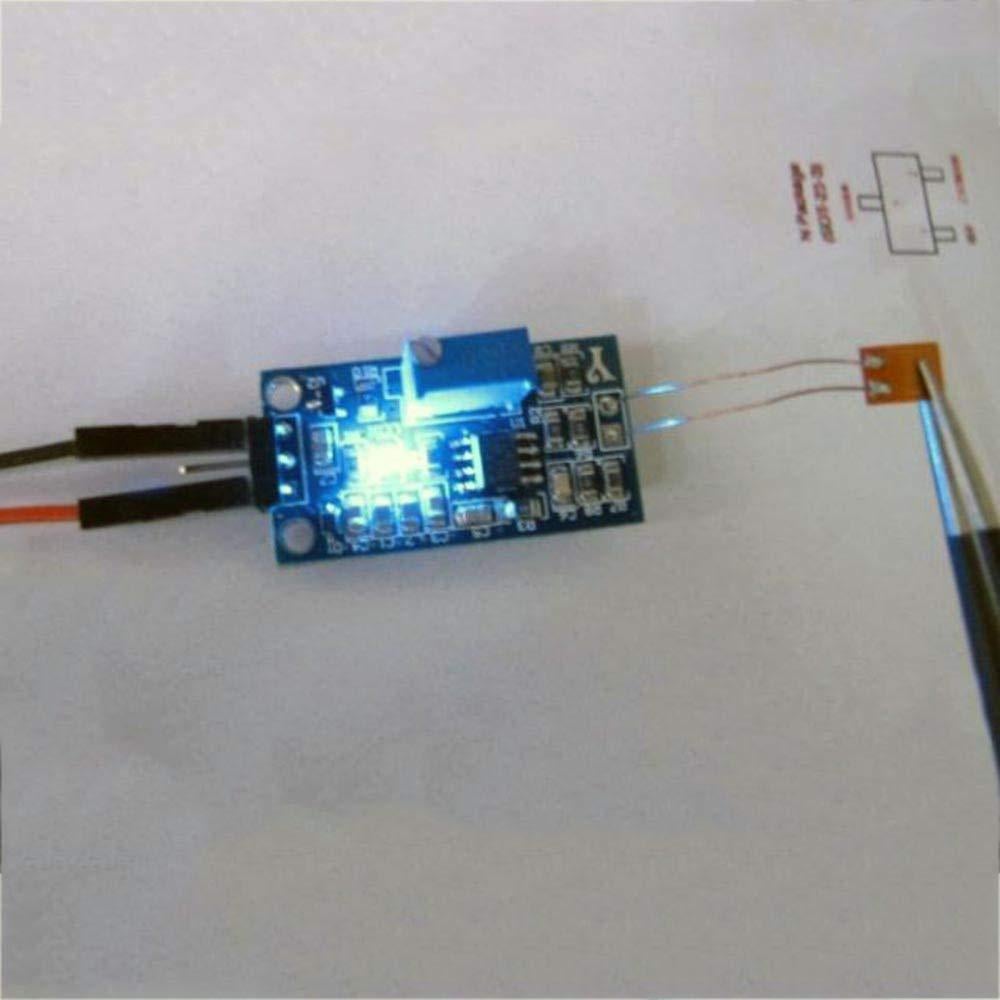

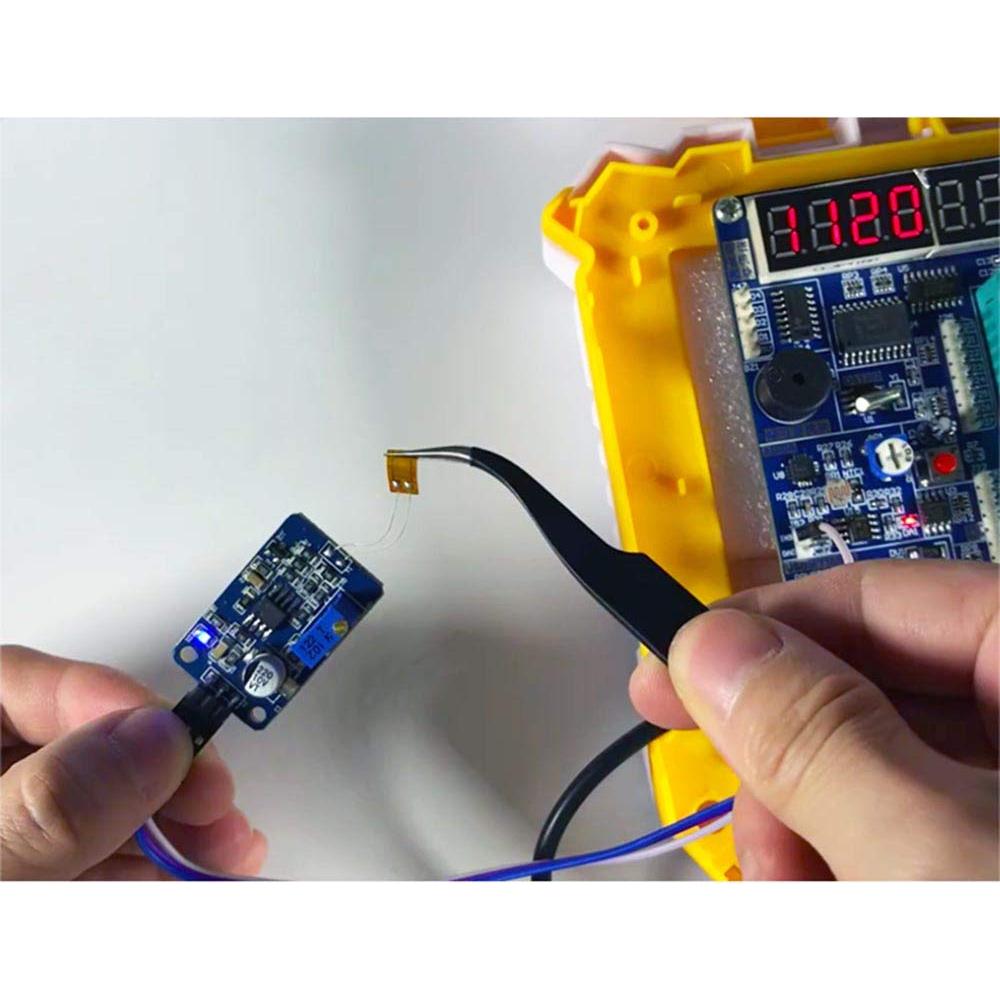

El módulo está conectado a una fuente de alimentación de 5V, y la galga de estrés frontal está ligeramente doblada, el voltaje de salida de OUT cambiará.

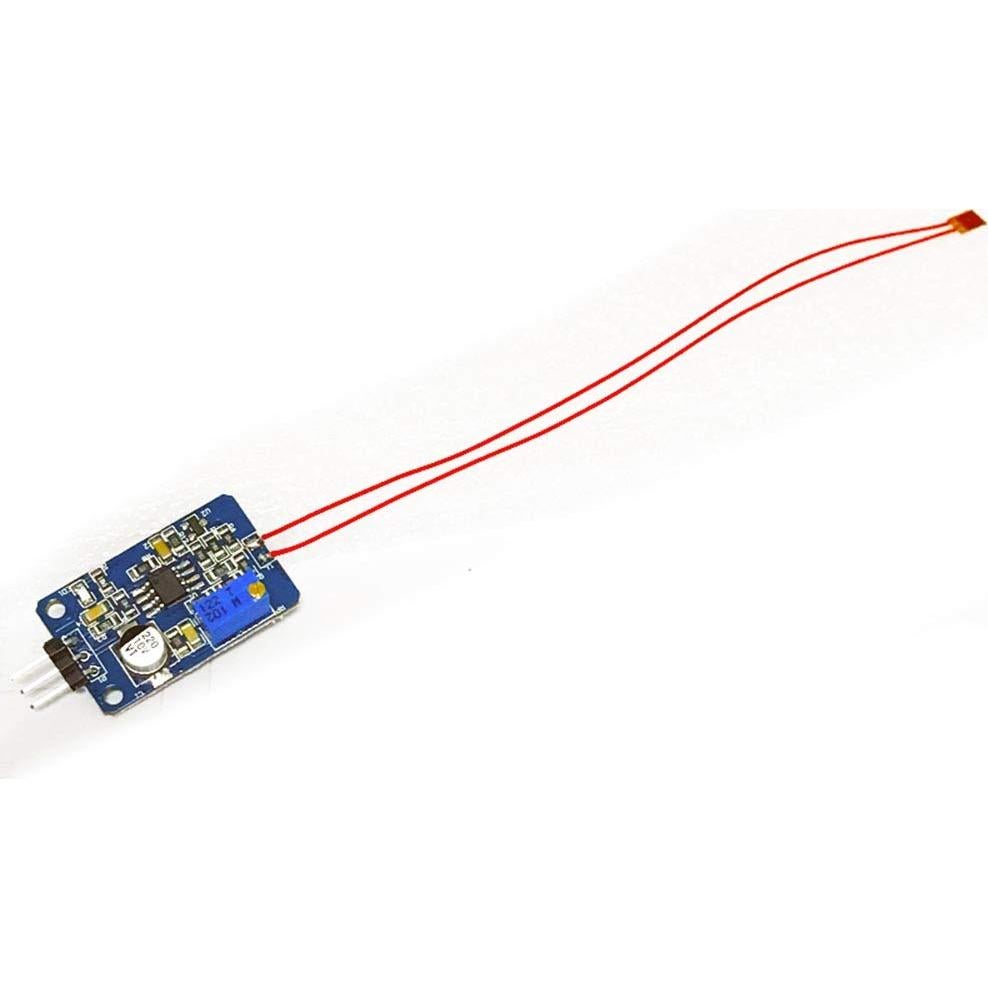

Este es un sensor de flexión
El principio de la escala también es detectar el grado de flexión. La galga de estrés está unida al portador como: hierro, aluminio, lámina de plástico, y luego el portador se dobla. Cuando la galga de estrés detecta la flexión, el voltaje de salida cambiará.
La galga de estrés se puede unir a cualquier objeto para detectar la flexión, y luego nuestro módulo se dobla para convertir el voltaje.
El principio de funcionamiento de la galga de estrés de resistencia se basa en el efecto de deformación, es decir, cuando el material conductor o semiconductor se deforma mecánicamente bajo la acción de una fuerza externa, su valor de resistencia cambia en consecuencia. Este fenómeno se llama "efecto de deformación".
Adjunte la galga de estrés al objeto a medir y dóblelo con la deformación del objeto a medir, de modo que la lámina de metal interior se doble con la deformación. Muchos metales cambian su resistencia eléctrica cuando se doblan mecánicamente.
