Características destacadas

• Tipo: Encoder de código con interruptor; Método de ajuste: 360 Grados; Número de pulsos: 24; Número de pines: 7 (5 pines de señal de trabajo y 2 pines de montaje); Voltaje nominal: 5 Volt; Tipo de eje: Tipo D.

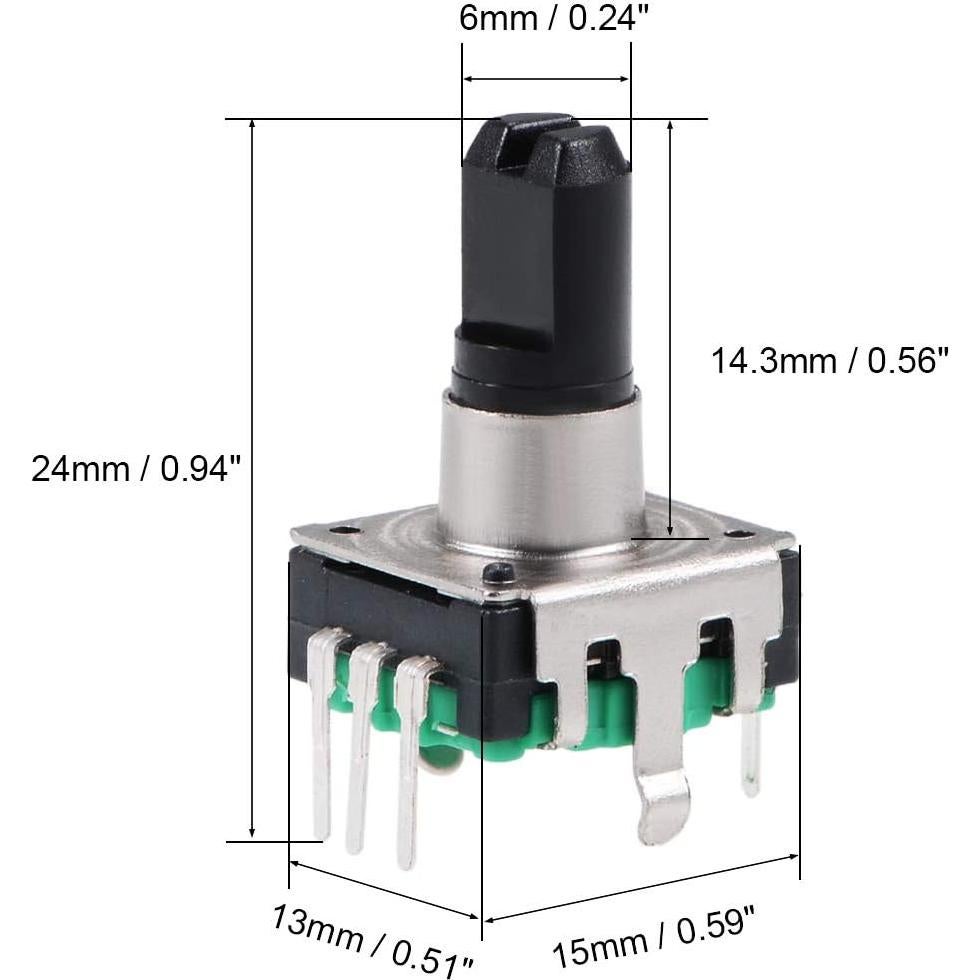

• Diámetro del eje: 6mm/0.24 pulgadas; Altura del eje: 14.3mm/0.56 pulgadas; Dimensiones totales: 15mm x 13mm x 24mm / 0.59 pulgadas x 0.51 pulgadas x 0.94 pulgadas (L*W*H).
• En la rotación hacia adelante, la fase A lidera la fase B; cuando se invierte, la fase B lidera la fase A. La relación de fase y el número de rotaciones de AB se pueden identificar utilizando un circuito lógico digital simple (puerta XOR y flip-flop D).
• Al girar el encoder rotativo se puede contar en la dirección positiva y en la dirección inversa durante la rotación de la frecuencia de pulso de salida, a diferencia del conteo del potenciómetro rotativo, este conteo de rotación no está limitado. Con los botones en el encoder rotativo se puede restablecer a su estado inicial, comenzando a contar desde 0.
• Aplicaciones: Control industrial, robots, lentes fotográficos, dispositivos de entrada de computadora, diseño de circuitos de atenuación y sonido, pantalla LCD de impresoras 3D, etc. (reproductores de CD, para control de volumen y encendido/apagado o selección de datos a través de pantalla LED o LCD.)
