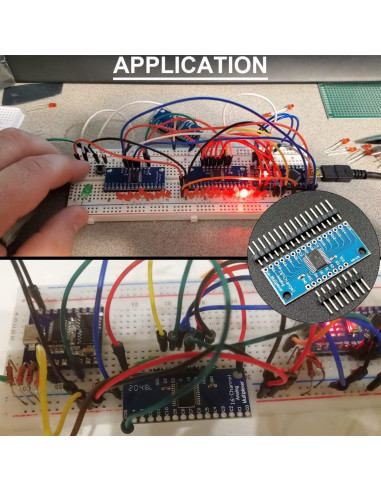

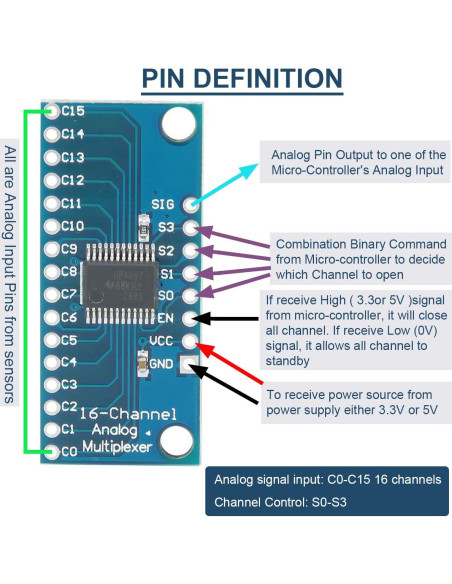

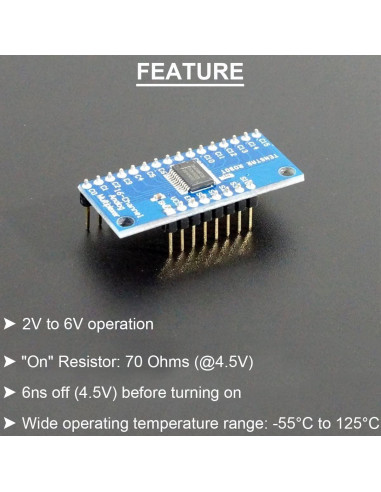

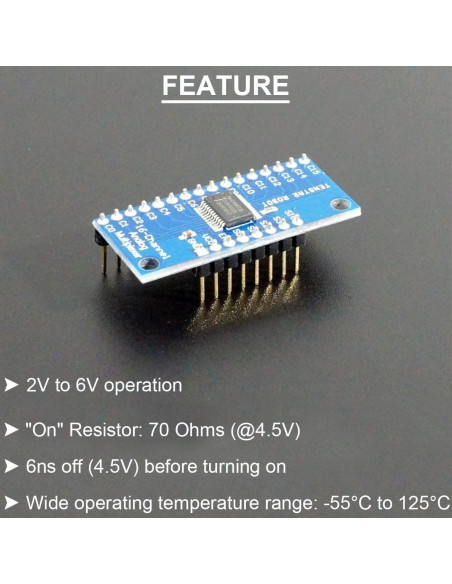

Característica: operación de 2V a 6V Resistencia de encendido: 70 Ohmios (@4.5V) 6ns apagado (4.5V) antes de encender Rango de temperatura de operación amplio: -55C a 125C Descripción: Esta es una placa de desglose para el muy útil Multiplexor/Demultiplexor Analógico/Digital de 16 Canales CD74HC4067. Este chip es como un interruptor rotativo: enruta internamente el pin común (COM en el esquema, SIG en la placa) a uno de los 16 pines de canal (CHANxx). Funciona con señales digitales y analógicas (el voltaje no puede ser mayor que VCC), y las conexiones funcionan en ambas direcciones. Para controlarlo, conecta 4 salidas digitales a los pines de selección de dirección del chip (S0-S3), y envíale la dirección binaria del canal que deseas (consulta la hoja de datos para más detalles). Esto te permite conectar hasta 16 sensores a tu sistema utilizando solo 5 pines. Dado que el mux/demux también funciona con señales digitales, puedes usarlo para enviar datos seriales de nivel TTL hacia o desde múltiples dispositivos. Por ejemplo, podrías usarlo para conectar los pines TX de 16 dispositivos a un pin RX en tu microcontrolador. Luego puedes seleccionar cualquiera de esos 16 dispositivos para escuchar. Si deseas comunicaciones bidireccionales, puedes agregar una segunda placa para enrutar la línea TX de tu microcontrolador a las líneas RX de 16 dispositivos. Al usar múltiples placas, puedes crear arreglos similares para I2C, SPI, etc. Los interruptores internos son bidireccionales, soportan voltajes entre tierra y VCC, tienen baja resistencia de encendido y baja fuga de apagado, y para prevenir crosstalk, realizan conmutación de ruptura antes de hacer. La placa también desglosa el pin de habilitación del chip, que cuando se activa, desconectará completamente el pin común (todos los interruptores apagados). El paquete incluye: 10 x Módulo de Placa de Desglose de Multiplexor Analógico Digital de 16 Canales

Características destacadas

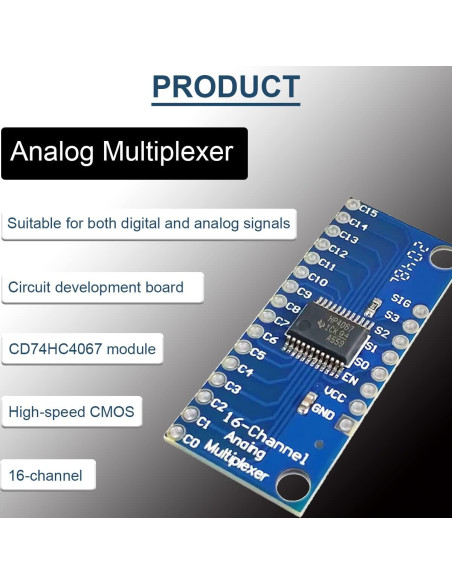

• [Producto] Esta es una placa de desglose para el muy útil Multiplexor/Demultiplexor Analógico/Digital de 16 Canales CD74HC4067. Funciona con señales digitales y analógicas, y la conexión funciona en ambas direcciones
• [Función] Usa un ADC para recolectar 16 señales analógicas. Interruptor de señal analógica de 16 canales usando CD74HC4067
• [Transferencia de múltiples dispositivos] Dado que el mux/demux también funciona con señales digitales, puedes usarlo para enviar datos seriales de nivel TTL hacia o desde múltiples dispositivos.

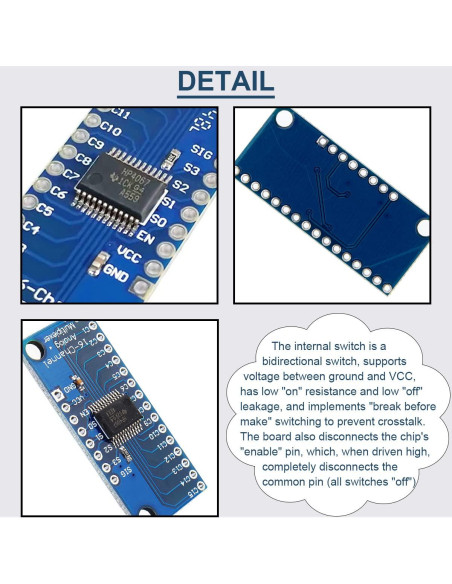

• [Interruptor interno] Los interruptores internos son bidireccionales, soportan voltajes entre tierra y VCC, tienen baja resistencia de encendido y baja fuga de apagado, y para prevenir crosstalk, realizan conmutación de ruptura antes de hacer.

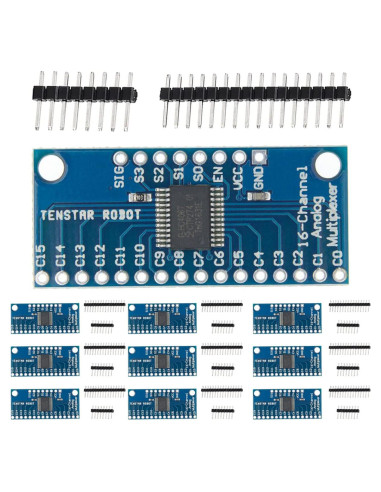

• [El paquete incluye] Obtendrás 10 x Módulo de Placa de Desglose de Multiplexor Analógico Digital de 16 Canales

Especificaciones técnicas

• Fabricante: DAOKAI
• Número de modelo del artículo: WE-DA-057
• Peso: 0.2 kg
• Dimensiones: Ancho: 5.08 cm, Alto: 9 cm, Profundidad: 1.3 cm
