Descripción

El
compatible con
to
.
(
etc.)
1. Por favor, asegúrese de que el ACC y el BAT estén conectados correctamente.
2. No dude en contactarnos si necesita ayuda profesional.
3. Utilice el kit de cableado duro dedicado para la cámara de salpicadero REDTIGER, porque los kits de cableado duro de otras marcas no son compatibles con las cámaras de salpicadero Redtiger.
4. La longitud de este kit de cableado duro es de 3.5m (11.5ft), adecuado para varios tipos de vehículos, especialmente automóviles de pasajeros regulares, sedanes, SUV y camiones.
5. Por lo tanto, al seleccionar un kit de cableado duro de voltaje, se recomienda consultar las especificaciones y requisitos de su vehículo y dispositivo para garantizar la compatibilidad y seguridad.
6. Tenga en cuenta que los pasos de instalación pueden variar según el modelo y la situación. Se recomienda encarecidamente consultar el manual del vehículo o buscar ayuda profesional antes de la instalación.
1. Asegúrese de que todo esté listo y seguro antes de la instalación.
2. Localice la caja de fusibles del automóvil. Generalmente se encuentra debajo del tablero del lado del conductor o en el compartimento del motor.
3. Identifique el slot del fusible ACC (Accesorio) en la caja de fusibles. Este slot proporciona energía cuando el encendido está encendido. Localice el slot del fusible de energía constante en la caja de fusibles. Este slot proporciona energía incluso cuando el encendido está apagado.
4. Conecte el cable rojo del kit de cableado duro al slot del fusible ACC. Conecte el cable amarillo del kit de cableado duro al slot del fusible de energía constante. Puede usar un adaptador de fusible o un tapón de fusible para hacer la conexión.
5. Encuentre un punto de conexión a tierra adecuado cerca de la caja de fusibles. Debe ser una superficie metálica que esté conectada de manera segura al chasis del vehículo.
6. Conecte el cable negro del kit de cableado duro al punto de conexión a tierra utilizando un terminal de anillo o un conector de conexión a tierra adecuado.
7. Una vez que todas las conexiones estén seguras, guarde cualquier cable sobrante y asegúrese de que estén enrutados de manera segura para evitar interferencias con los controles del vehículo.
8. Pruebe el kit de cableado duro encendiendo el encendido. La cámara de salpicadero debería recibir energía y comenzar a funcionar.
Asegure la seguridad de la batería de su vehículo con el Kit de Cableado Duro Redtiger. Cuenta con un modo de protección de bajo voltaje que corta la energía cuando el voltaje cae por debajo de 11.8V(+-0.2).
El kit de cableado duro de 3.5m (11.5ft) es adecuado para varios tipos de vehículos, especialmente automóviles de pasajeros regulares, sedanes, SUV y camiones. Se utiliza para convertir la fuente de alimentación de 12V/24V en vehículos a un voltaje más bajo para dispositivos que lo requieren.
Con el kit de cableado duro, puede ocultar el cableado y eliminar el desorden dentro de su vehículo. Disfrute de una instalación limpia y de aspecto profesional.
Disfrute de una configuración sin complicaciones y un suministro de energía confiable.
También puede configurar el Gsensor para la cámara de salpicadero, cuando su vehículo sufre vibraciones o colisiones, comenzará a grabar automáticamente y bloqueará el video clave. Preserve evidencia crítica para reclamaciones de seguros o propósitos legales.
El Kit de Cableado Duro REDTIGER conectado a la energía de la caja de fusibles del automóvil, puede suministrar energía ininterrumpidamente a la cámara de salpicadero durante 12/24/48 horas. Incluso puede suministrar energía cuando el automóvil está apagado. Proteja su vehículo y capture cualquier incidente potencial que pueda ocurrir.

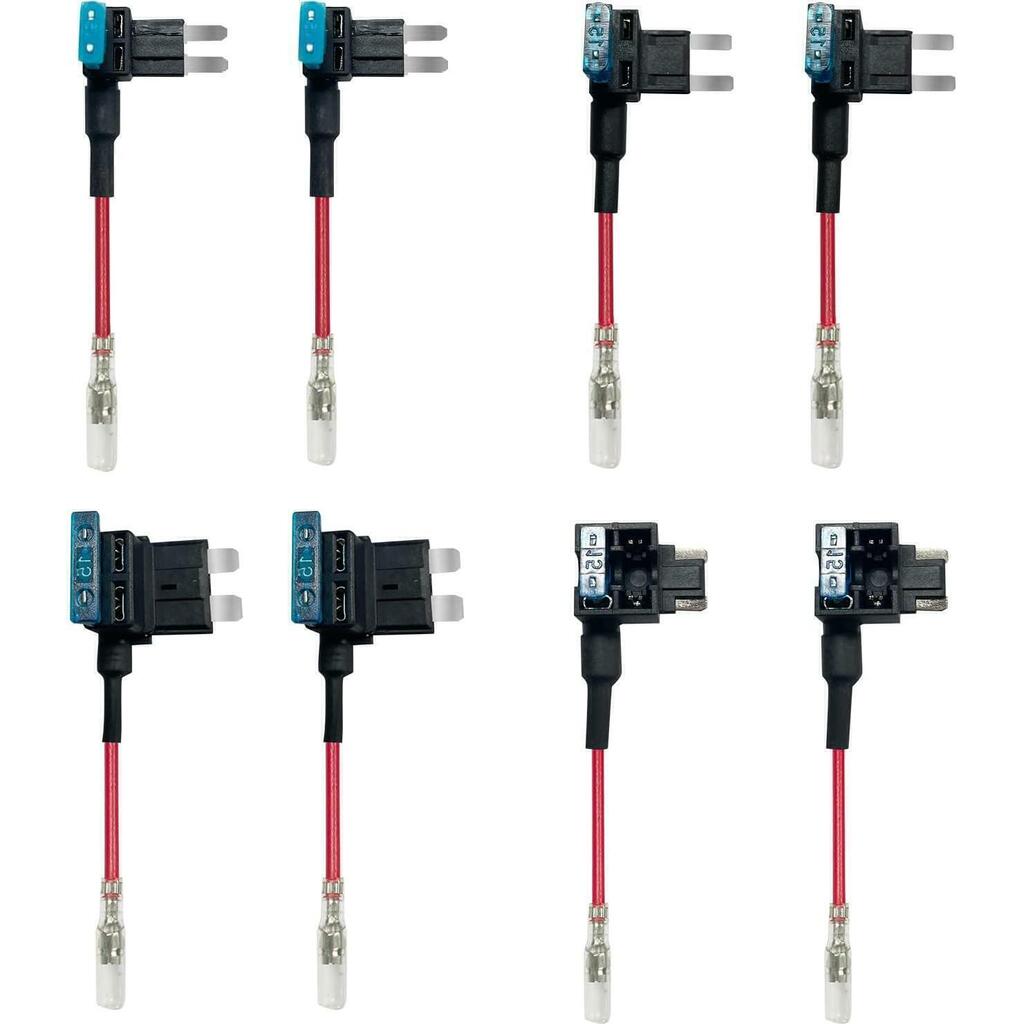

El Kit de Cableado Duro REDTIGER ofrece cuatro modelos de fusibles diferentes para adaptarse a varios tipos de vehículos. Elija el fusible adecuado para el modelo de su automóvil y disfrute de una instalación sin problemas.
El cable amarillo debe estar conectado al fusible de la fuente de energía constante en la caja de fusibles del automóvil.
Si está buscando una fuente de energía constante en la caja de fusibles: use un probador de voltaje para verificar el fusible y asegurarse de que aún tenga electricidad incluso si el motor del automóvil está apagado.
Identifique el slot del fusible ACC (Accesorio) en la caja de fusibles. Este slot proporciona energía cuando el encendido está encendido.
Método de prueba: La bombilla del probador se encenderá cuando el motor esté encendido y no se encenderá cuando el motor esté apagado.
Este cable negro está conectado a las partes metálicas del vehículo. Hay tornillos y partes metálicas cerca de las cajas de fusibles en muchos automóviles. Conecte el cable negro al tornillo o parte metálica.

Características destacadas

• [ COMPATIBLE UNIVERSAL ] Entradas de 12V a 24V, proporcionando un 5V/3A MAX constante a las cámaras de salpicadero REDTIGER a través de puertos Type-C, incluye cuatro tipos de adaptadores de fusibles en dos juegos, asegurando un ajuste perfecto en toda la serie

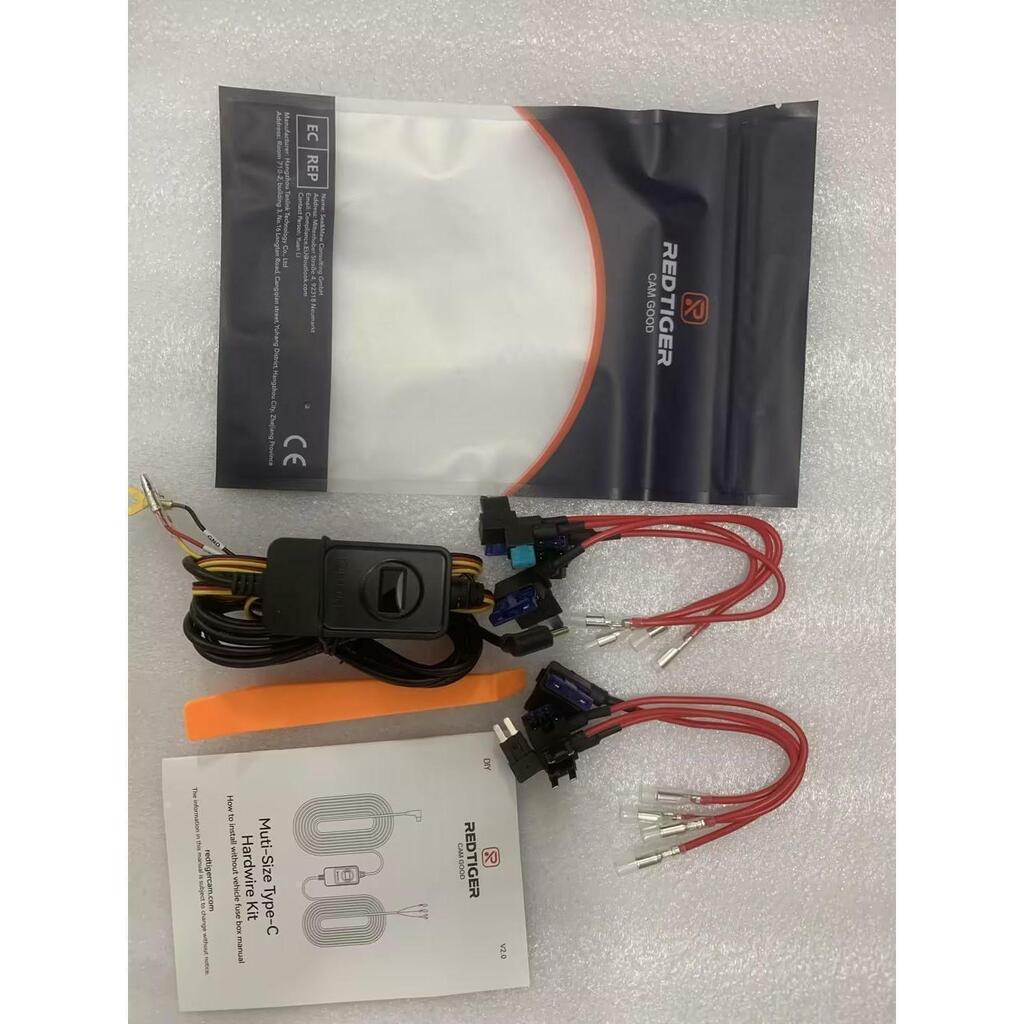

• [ INSTALACIÓN FÁCIL ] El kit viene con una herramienta de instalación que elimina la necesidad de un cable del encendedor de cigarrillos del automóvil. En su lugar, ofrece una solución de cableado oculta para un proceso de instalación limpio y sencillo
• [ MONITOREO CONTINUO ] El kit cableado se conecta a la batería del automóvil o a la caja de fusibles, asegurando un suministro constante de energía para el monitoreo durante todo el día. Puede mantener su cámara de salpicadero encendida incluso cuando el automóvil está apagado
• [ PROTECCIÓN DE BAJO VOLTAJE ] Múltiples Protección de Seguridad - Con protección de bajo voltaje, el kit de cableado duro REDTIGER cortará automáticamente la energía después de 60s cuando el voltaje sea inferior a 11.8V(+-0.2). No apto para camiones con voltaje superior a 24V. Más protección de seguridad como sobrecorriente, cortocircuito, conexión inversa y sobrecalentamiento
• [ CARACTERÍSTICA DE LECTURA DE VOLTAJE ] Este avanzado kit de cableado duro incluye una característica de lectura de voltaje incorporada, que le permite ver la situación del voltaje en tiempo real

Especificaciones técnicas

• Fabricante: REDTIGER
• País de origen: China
• Número de modelo del artículo: RTH30GS
• Peso: 0.2 kg
• Dimensiones: Ancho: 0.33 cm, Alto: 0.33 cm, Profundidad: 1.02 cm
