Descripción General Mini Base Board (B) diseñada para Raspberry Pi Compute Module 5, con múltiples conectores a bordo, EEPROM y chip de encriptación, adecuada para evaluar el CM5 o ser integrada en productos finales. Especificaciones Zócalo CM5---adecuado para todas las variantes del Compute Module 5 Redes---Conector Ethernet Gigabit RJ45 Conector ---M.2 M KEY (2230 / 2242) ---Encabezado GPIO de 40PIN USB---USB 3.2 Gen1 Tipo-A × 2, USB 2.0 × 2 (conector FFC de 6PIN 1mm) MIPI---Interfaz MIPI de 4 vías × 2 (conector FFC de 22pin 0.5mm) Video---Puerto HDMI × 2 (incluyendo un puerto a través de conector FFC), soporta salidas duales 4K Almacenamiento---Slot para tarjeta TF para variantes Compute Module 5 Lite (sin eMMC) Encabezado de ventilador---5V, conector JST-SH PWM de 4PIN Otros---EEPROM y chip de encriptación a bordo Entrada de alimentación---DC 5V 5A Dimensiones---85 × 56mm Características y Precauciones 1. No conecte ni desconecte ningún dispositivo que no sea USB y HDMI cuando el dispositivo esté encendido 2. Tipo C se puede usar como interfaz USB ESCLAVA para flashear imágenes. 3. A bordo hay 2 puertos USB 3.2 Gen1 por defecto 4. Soporta 4 pantallas para mostrar diferentes contenidos, añade controlador MIPI DSI, independientemente de si una pantalla está conectada, el sistema se conectará por defecto, la pantalla se mostrará en modo de pantalla dividida (relacionado con la versión del sistema) 5. El botón BOOT a bordo, puede presionar el botón BOOT antes de encender, y conectarse a la computadora a través de Tipo C para que el dispositivo entre en modo de flasheo 6. No conecte otros dispositivos al usar Tipo C para flashear. Un suministro de energía insuficiente para la grabación hará que el dispositivo no sea reconocido 7. Los puertos USB tienen una salida de potencia máxima total de 2A Contenido del Paquete CM5-IO-BASE-B x1 Paquete de tornillos x1 Tornillo de montaje SSD x1 NOTA: Se proporcionan recursos de desarrollo en línea y soporte técnico, no dude en contactarnos si tiene algún problema.

Características destacadas

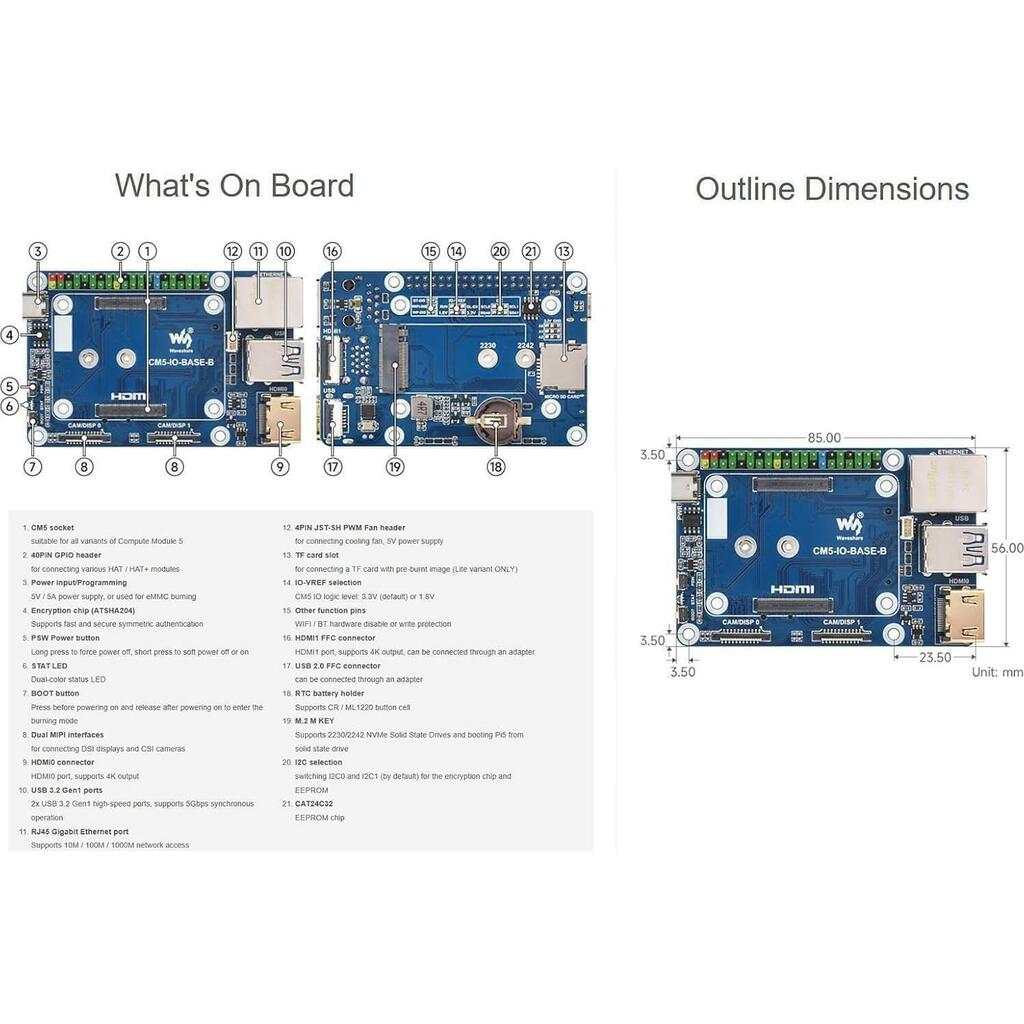

• Placa Base IO Mini para Raspberry Pi Compute Module 5 Lite/eMMC serie módulo, dimensiones: 85 × 56mm, con zócalo CM5 a bordo adecuado para todas las variantes del Compute Module 5, encabezado GPIO de 40PIN codificado por colores para conectar varios módulos HAT/HAT+, M.2 M KEY soporta unidades de estado sólido NVMe 2230/2242 y arranque de Pi5 desde unidad de estado sólido
• Puerto Ethernet Gigabit RJ45 a bordo soporta acceso a red 10M/100M/1000M, 2 puertos de alta velocidad USB 3.2 Gen1, soporta operación sincrónica de 5Gbps, 2 conectores FFC USB 2.0, se puede conectar a través de un adaptador
• 2 interfaces MIPI a bordo para conectar pantallas DSI y cámaras CSI, 2 puertos HDMI, conector HDMI0 soporta salida 4K, conector FFC HDMI1, soporta salida 4K, se puede conectar a través de un adaptador
• Slot para tarjeta TF a bordo para conectar una tarjeta TF con imagen pregrabada (SOLO variante Lite), encabezado de ventilador PWM para conectar ventilador de enfriamiento, suministro de energía de 5V
• EEPROM y chip de encriptación a bordo, proporciona autenticación simétrica rápida y segura

Especificaciones técnicas

• Marca: waveshare
• Serie: MINI CM5 IO BASE BOARD (B)
• Fabricante: Waveshare
• País de origen: China
• Peso: 0.2 kg
• Dimensiones: Ancho: 5.08 cm, Alto: 5.08 cm, Profundidad: 1.02 cm
