Descripción

ESP8285, SX1280/1281IMLTRT
PA/LNA: SE2431L
Conector de antena: IPEX MHF 1
Frecuencia RF: 2.4GHz (2400~2480MHz)
Potencia de telemetría: 22.5dbm~23dbm
SE2431L RX_gain: 12.5dB
Diversidad (cambio de antena), ANT2 por defecto
Protocolo del receptor: CRSF
Voltaje de entrada: 4~9V DC @ 5V pad
Disipación de potencia: 40~45mA (antes de enlazar), 70~75mA (enlazando), 90~95mA (modo wifi)
Tamaño de PCB: 21mm x 15mm
Peso: 3g (0.0066 lb) con 2x antenas
Empaque: 1x ELRS-R24-D, 2x Antenas IPEX MHF1
ExpressLRS MATEK_2400_RX
Actualización de firmware a través de UART o WIFI
ELRS-R24-D: habilitar “USE_DIVERSITY” (marcado) al flashear en el configurador de ExpressLRS
Receptor RX — FC UART_TX para Telemetría
Receptor TX — FC UART_RX para Control
Receptor 5V — FC 5V o 4v5
Receptor G — FC GND
Protocolo del receptor: receptor basado en serie – CRSF
Los receptores tienen firmware de ExpressLRS pre-cargado sin BINDING_PHRASE.
Encienda y apague su receptor tres veces.
Asegúrese de que el LED parpadee rápidamente dos veces, lo que indica que el receptor está en modo de enlace.
Utilice el botón [BIND] en el script Lua del Transmisor, que envía un pulso de enlace.
El receptor cambiará a parpadeo lento una vez que haya recibido el pulso de enlace.
Apague y encienda el receptor nuevamente. Si el LED del receptor cambia a encendido constante desde el parpadeo lento, está enlazado con su transmisor.
1. Conecte el receptor al módulo USB-TTL (RX-TX, TX-RX, 5V-5V, G-GND)
2. Conecte USB a PC mientras presiona y mantiene presionado el botón de arranque.
3. Abra ESP_NodeMCU-PyFlasher
4. Seleccione el puerto serie del módulo USB-TTL, cargue el firmware, seleccione “Salida Dual (DOUT)” y “Sí, borra todos los datos”
5. Haga clic en “Flashear NodeMCU”
6. Después de flashear, apague y encienda su receptor, el receptor entrará en modo de enlace (parpadeo rápido).
El objetivo MATEK_2400_RX es compatible con el configurador ELRS 1.1.0 con lanzamiento de firmware 1.2.0 o más reciente.
1. Si el receptor no se puede flashear a través de WIFI o BFpassthrough cuando viene con firmware pre-cargado. Puede recuperarlo flasheándolo a través de UART.
2. Conecte el receptor al adaptador USB-TTL, con TX en el receptor conectado al Rx en el USB-TTL, y RX en el receptor conectado al Tx del USB-TTL. Conecte 5V y GND del USB-TTL a 5V y GND del receptor. Presione el botón de arranque mientras enciende el RX, y suéltelo: el LED ahora debería estar encendido.
3. Seleccione el objetivo MATEK_2400_RX y “UART” para el Método de Flasheo, establezca su frase de enlace y Opciones de Firmware y una vez hecho, haga clic en Construir y Flashear.

Características destacadas

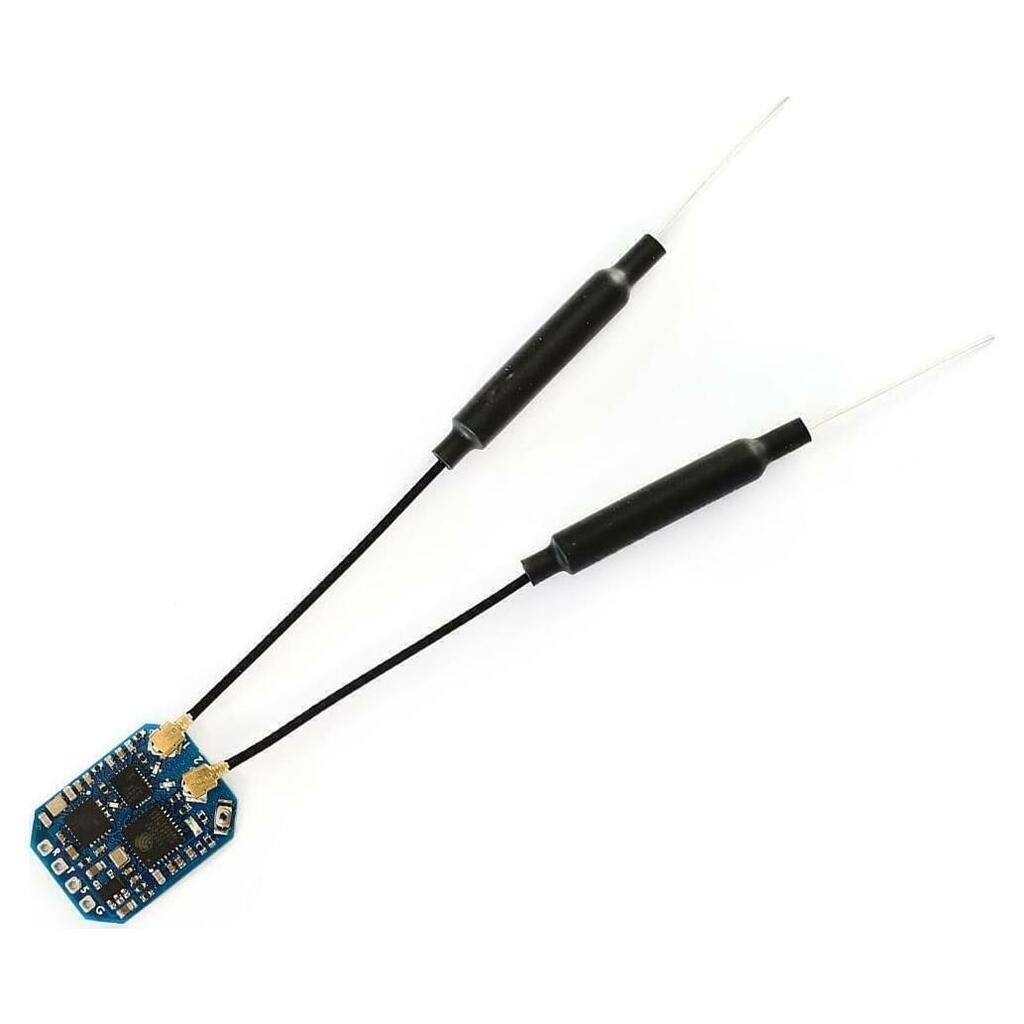

• Nombre del Producto: MATEK ExpressLRS ELRS 2.4GHz ELRS-R24-D Receptor.
• Cualquier receptor ELRS 2.4Ghz puede funcionar con cualquier módulo TX ELRS 2.4Ghz, de cualquier fabricante e incluso los de bricolaje.
• ESP8285, SX1280/1281IMLTRT, PA/LNA: SE2431L, Conector de antena: IPEX MHF 1.
• Frecuencia RF: 2.4GHz (2400~2480MHz), Potencia de telemetría: 22.5dbm~23dbm, SE2431L RX_gain: 12.5dB, Tamaño de PCB: 21mm x 15mm.
• Nuestro objetivo es asegurar la felicidad de nuestros clientes. No dude en contactarnos con cualquier pregunta o inquietud para que todos los problemas puedan ser manejados de inmediato y de manera eficiente por nuestro personal experto.

Modelo de esta publicación

• Estilo: Receptor ELRS-R24-D

Especificaciones técnicas

• Estilo: Receptor ELRS-R24-D
• Fabricante: matek
• Número de modelo del artículo: ELRS-R24-D
• Edad recomendada por el fabricante: 10 meses y más
• Peso: 0.2 kg
• Dimensiones: Ancho: 7.06 cm, Alto: 6.99 cm, Profundidad: 0.71 cm
