Convertidor Buck LM2596 Ajustable 3A Estabilizador de Voltaje

Name: Convertidor Buck LM2596 Ajustable 3A Estabilizador de Voltaje
Brand: hiBCTR
SKU: B0DXL386QW
Price: 38759 ARS
Availability: InStock
Rating: 4.0 (1 reviews)

1 / 7

Ver más productos marca hiBCTR

Convertidor Buck LM2596 Ajustable 3A Estabilizador de Voltaje

4,0

(1 opiniones)

$38.759

+ impuestos: $8.139

Llega a domicilio entre el 17 y el 22 de feb

Cantidad:

Compra protegida
Envío a todo el país
Garantía de entrega

Características destacadas

Especificaciones de Voltaje: Rango de Voltaje de Entrada: DC 3V - 35V. Rango de Voltaje de Salida: DC 1.25V - 35V, que es continuamente ajustable. La corriente de salida máxima puede alcanzar 3A.
Características del Componente: Se emplean Capacitores de Estado Sólido SANYO. La placa de circuito tiene un grosor de 36u. Se utilizan Inductores de Alta Potencia y Alta Calidad. Se incluye un Indicador LED.

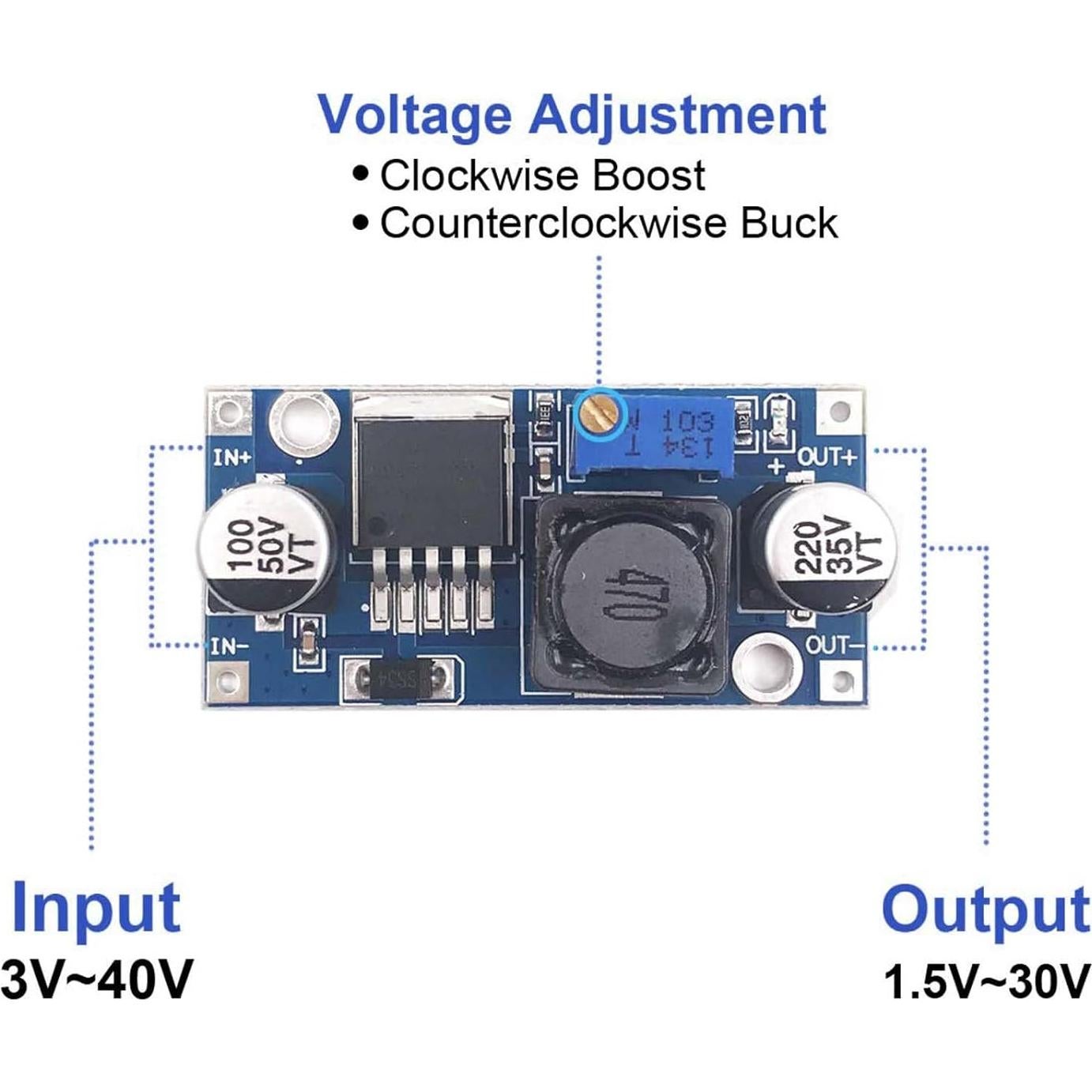

Detalles del Potenciómetro: Es un potenciómetro de alta precisión con un valor predeterminado de fábrica de alrededor de 18V. Girar el potenciómetro en sentido antihorario una vuelta puede disminuir el voltaje en aproximadamente 1V.
Filtrado de Ruido: Se instala un capacitor de bypass de alta frecuencia de 0.1uF para filtrar eficazmente el ruido de alta frecuencia.
Métodos de Conexión: Hay dos opciones de conexión de cables: soldadura y pines de soldadura.

Opiniones de compradores

4,0

1 opiniones

100%

Neil Harmon

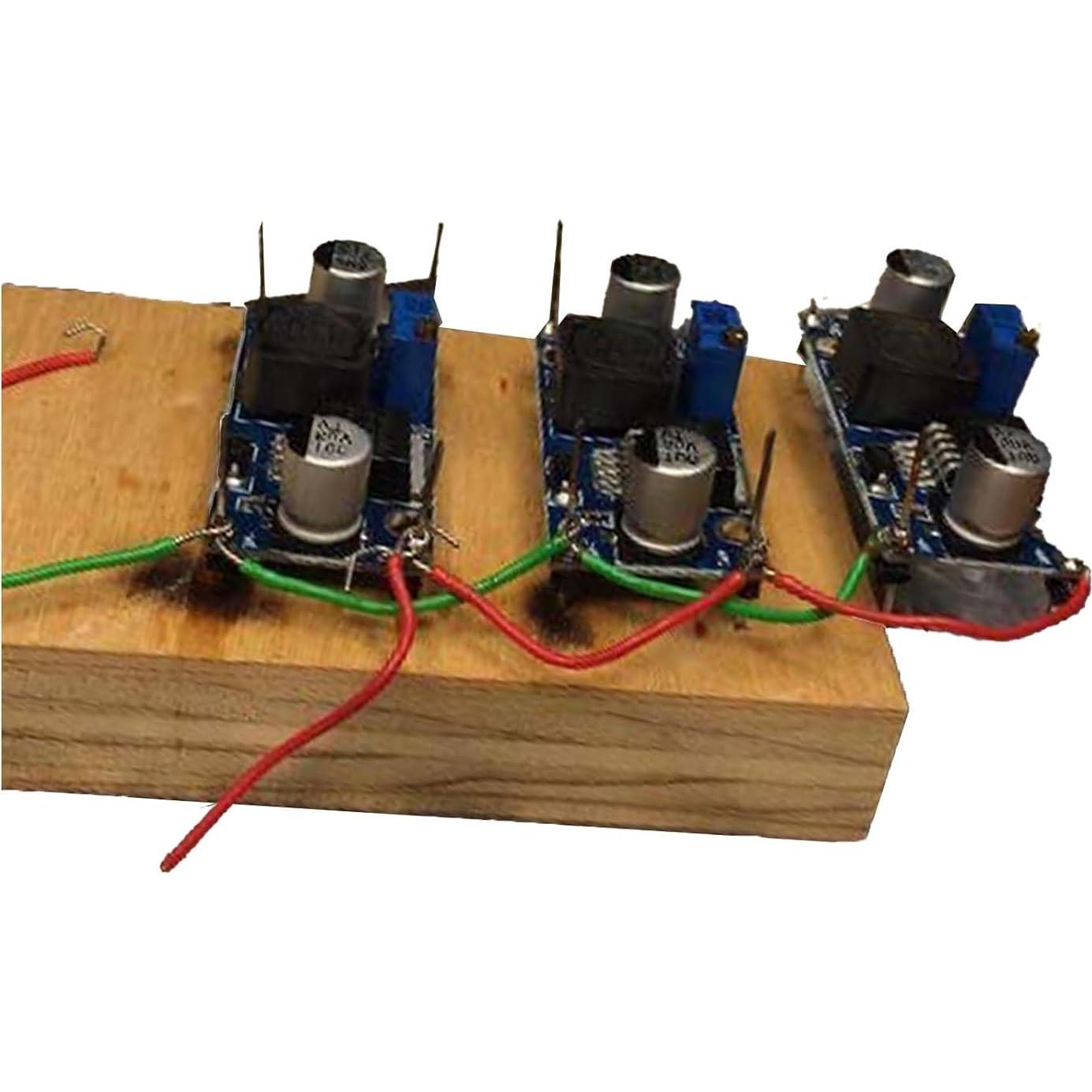

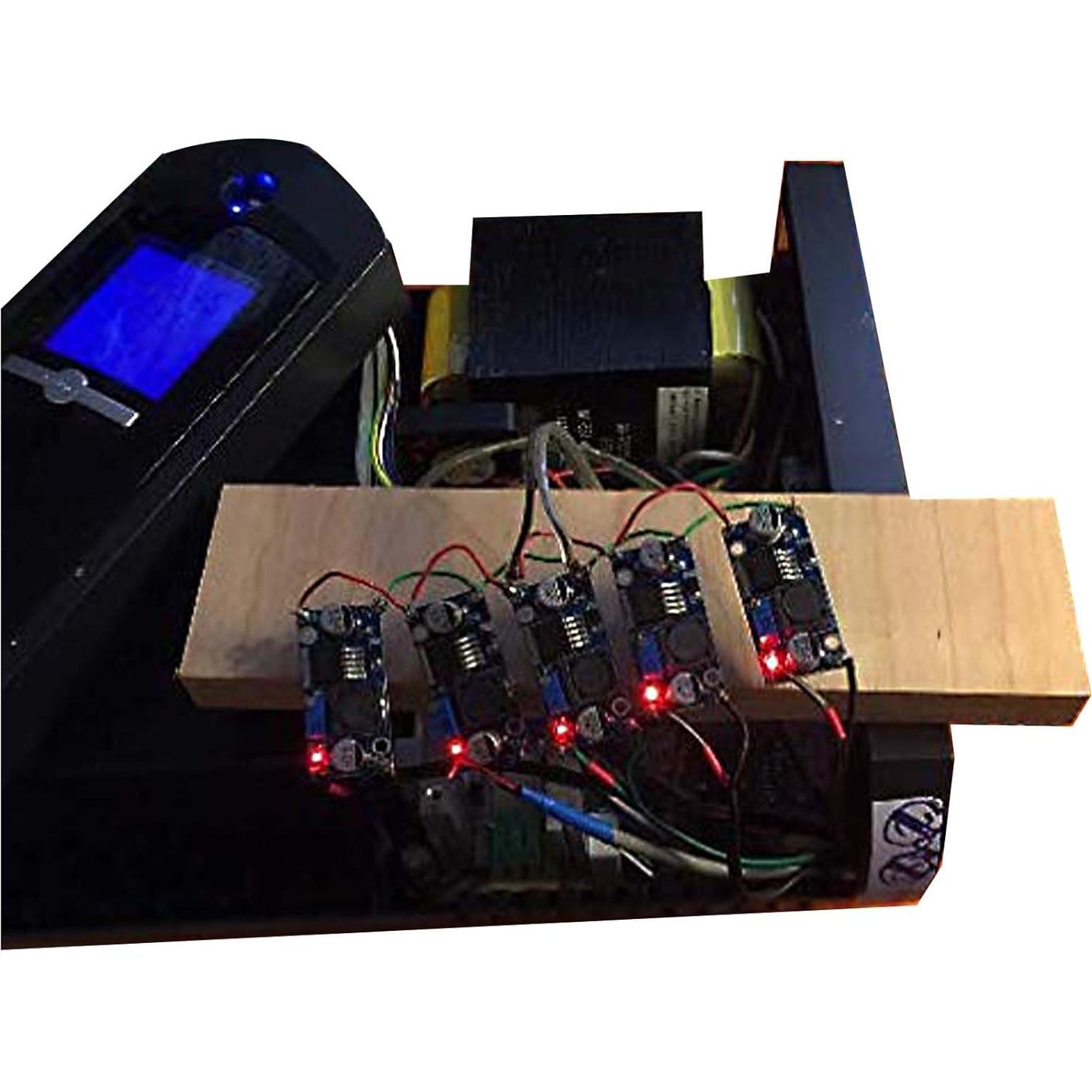

He ensamblado muchos sistemas embebidos de propósito especial, principalmente basados en módulos SBC pequeños y económicos. Estas placas de fuente de alimentación son geniales cuando necesito un voltaje de alimentación que no está disponible en los módulos que estoy usando. Como muchas de estas pequeñas placas de un solo propósito, no encontré ninguna nota de aplicación o información técnica fácilmente disponible del vendedor, pero una búsqueda rápida del tipo de chip para una hoja de datos me d

Descripción

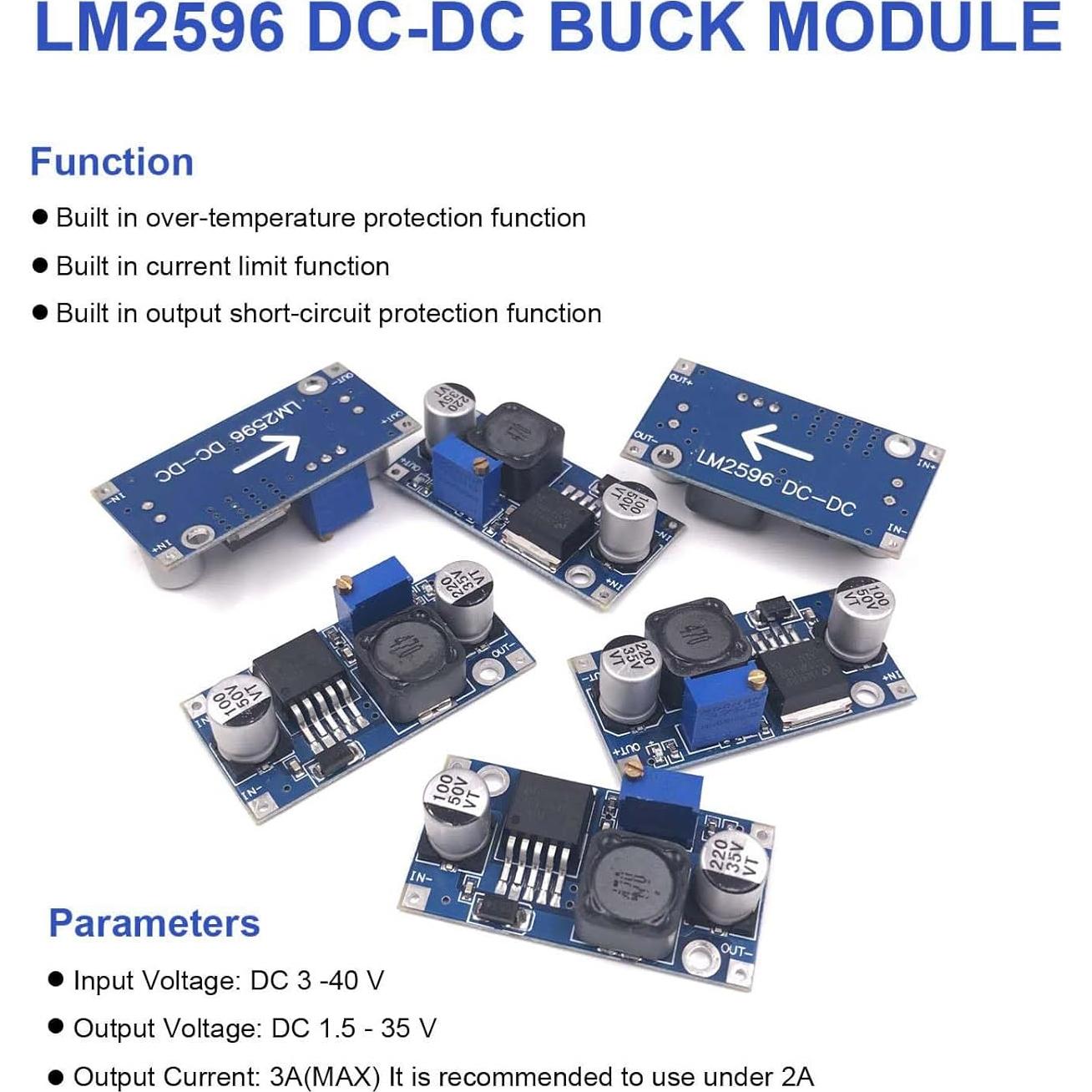

Este es un módulo de suministro de energía estabilizador de voltaje electrónico convertidor buck ajustable basado en LM2596, que pertenece a un regulador de voltaje variable DC-DC y se puede usar para convertir el voltaje de entrada en un voltaje de salida apropiado. Parámetros de Especificación •Tipo: LM2596S Convertidor Buck DC-DC. •Voltaje de Entrada: Rango de 3V a 35V. •Voltaje de Salida: Ajustable entre 1.25V y 35V. •Corriente de Salida: Hasta 3A. •Eficiencia de Transferencia: Hasta 92% máximo. •Rizado de Salida: Menos de 30mV. •Frecuencia de Conmutación: 65KHz. •Temperatura de Funcionamiento: Entre -45°C y +85°C. •Tamaño: 43x21x14mm (Longitud x Ancho x Altura). Precauciones para el Uso 1.Polaridad de Entrada y Salida: La entrada y salida no pueden ser invertidas, de lo contrario el módulo se quemará. 2.Relación de Voltaje: El voltaje de entrada debe ser al menos 1.5V mayor que el voltaje de salida, y no se puede usar para aumentar el voltaje. 3.Método de Ajuste: Después de cablear, gírelo una docena de veces primero, y luego ajuste el voltaje girando en sentido antihorario. 4.Recomendación de Uso de Corriente: Para operación a largo plazo, se recomienda usar dentro de 2.5A de corriente. Si la corriente excede 2A (potencia de salida superior a 10W), se requiere un disipador de calor. Método de Cableado 1.Método de Soldadura: El cable de alimentación se puede soldar directamente al puerto de entrada (salida). 2.Método de Pin de Soldadura: El pin con cable de conexión se puede insertar o soldar directamente en la placa PCB, o el pin se puede insertar directamente en la placa PCB.
