Interruptor de Potencia MOSFET y Regulador Buck SparkFun 3.3V

$49.751

+ impuestos: $10.448

Llega a domicilio entre el 17 y el 22 de feb

Cantidad:

Compra protegida
Envío a todo el país
Garantía de entrega

Características destacadas

El Interruptor de Potencia MOSFET y Regulador Buck (Lado Bajo) puede ser alimentado con hasta 12V y controlar hasta 10A, todo mientras proporciona un dulce 3.3V.
El Interruptor de Potencia MOSFET y Regulador Buck (Lado Bajo) es un producto que necesitábamos en SparkFun, así que pensamos que otras personas podrían tener el mismo problema. Alimenta la placa con hasta 12V y controla hasta 10A, todo mientras proporciona un dulce 3.3V a tu placa de control.
Características: Rango de Voltaje de Entrada: 4.5V a 12V, Regulador de Voltaje LMR14203 Paso a Paso, Configurado para Salir 3.3V/300mA, MOSFET de Canal N PSMN7R0-1000BS, Configurado como un Interruptor de Lado Bajo, Conectores, Entrada: Jack de Barril de 5.5mm x 2.1mm (Centro-Positivo) Salida: Conectores Poke-Home, Control: 1x4 Conectores Hembras, PTHs espaciados a 0.1", Diodo de retroceso incorporado en la carga.

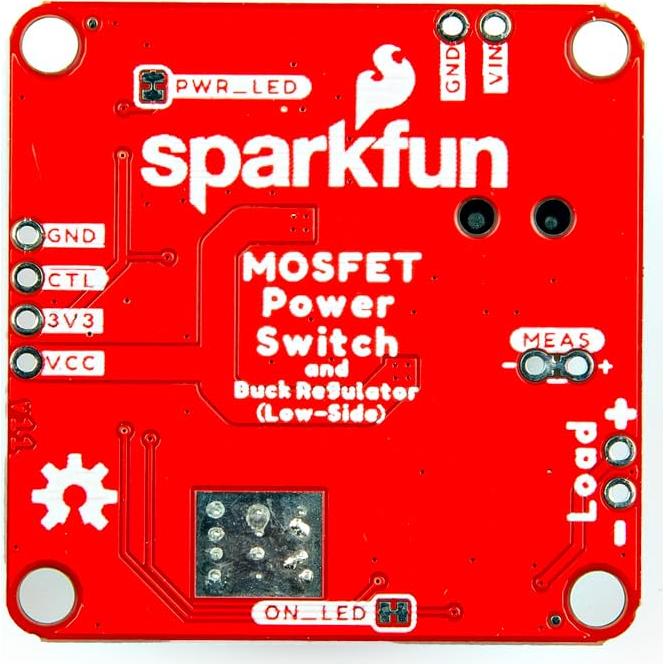

El Interruptor de Potencia MOSFET y Regulador Buck (Lado Bajo) combina dos circuitos en una placa: un regulador buck LMR14203 configurado para salir 3.3V y un MOSFET de canal N (PSMN7R0-100BS) configurado como un interruptor de lado bajo. ¡Un diodo de retroceso también está en el lado de carga para dispositivos con EMF inverso! Simplemente baja el pin CTL para activar la carga.
Un puente MEAS PTH también está incluido para aquellos interesados en medir con precisión el consumo de corriente del sistema. Nota: Aunque el MOSFET está clasificado para 100A/100V, no recomendamos que superes los 10A ya que los vertidos y trazas del PCB se convierten en el limitador.

Descripción

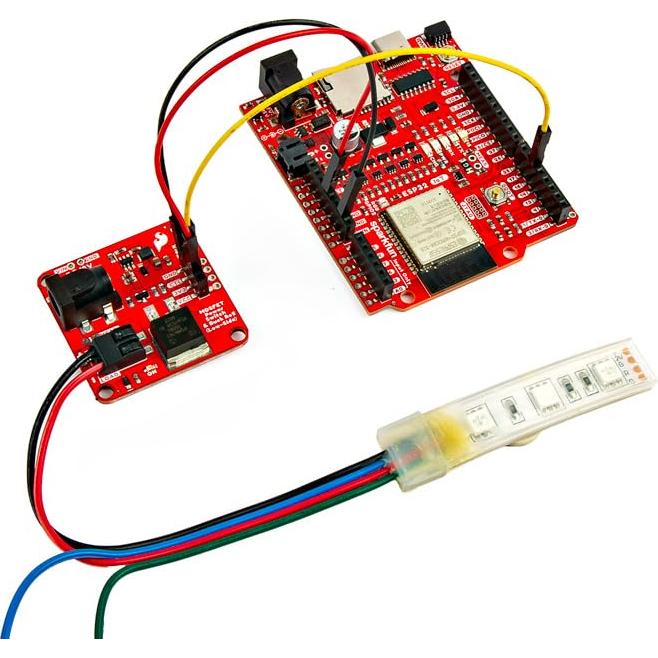

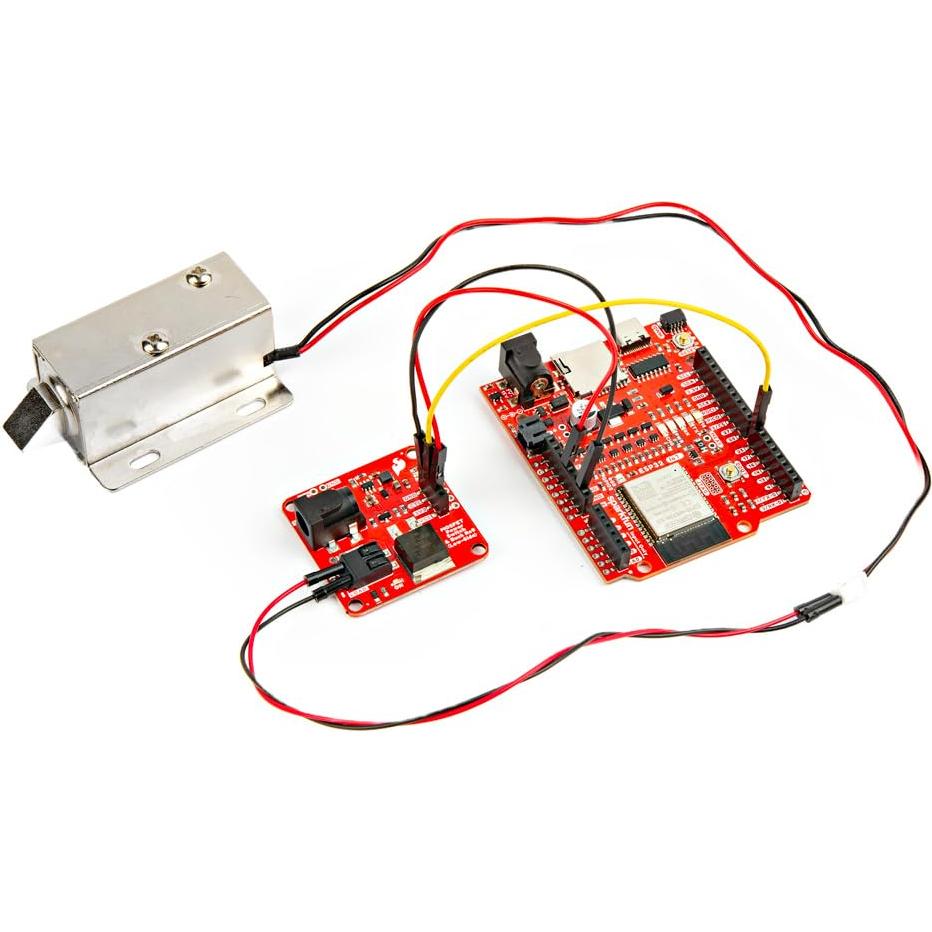

¿Tu microcontrolador necesita controlar un elemento de alto voltaje, como una tira de LED de 12V, mientras también necesita ser alimentado? ¿Quieres evitar tener múltiples adaptadores de corriente y microcontroladores para tu proyecto? El Interruptor de Potencia MOSFET y Regulador Buck (Lado Bajo) es un producto que necesitábamos en SparkFun, así que pensamos que otras personas podrían tener el mismo problema. Alimenta la placa con hasta 12V y controla hasta 10A, todo mientras proporciona un dulce 3.3V a tu placa de control. El Interruptor de Potencia MOSFET y Regulador Buck (Lado Bajo) combina dos circuitos en una placa: un regulador buck LMR14203 configurado para salir 3.3V y un MOSFET de canal N (PSMN7R0-100BS) configurado como un interruptor de lado bajo. ¡Un diodo de retroceso también está en el lado de carga para dispositivos con EMF inverso! Simplemente baja el pin CTL para activar la carga. Se proporcionan varios conectores (jack de barril, conector hembra y poke-home) para conectar una fuente de alimentación a un microcontrolador de tu elección (Arduino, micro-bit, microcontrolador Raspberry Pi) y cargarlos juntos. VCC, 3.3V, CTL y GND también están disponibles a través de PTHs espaciados a 0.1" para aquellos que prefieren soldar. Dos LEDs (PWR_LED y ON_LED) indican cuando hay 3.3V y siempre que se aplica energía a la carga. Se incluyen puentes en la parte posterior para desactivar los LEDs. Un puente MEAS PTH también está incluido para aquellos interesados en medir con precisión el consumo de corriente del sistema. Nota: Aunque el MOSFET está clasificado para 100A/100V, no recomendamos que superes los 10A ya que los vertidos y trazas del PCB se convierten en el limitador.
