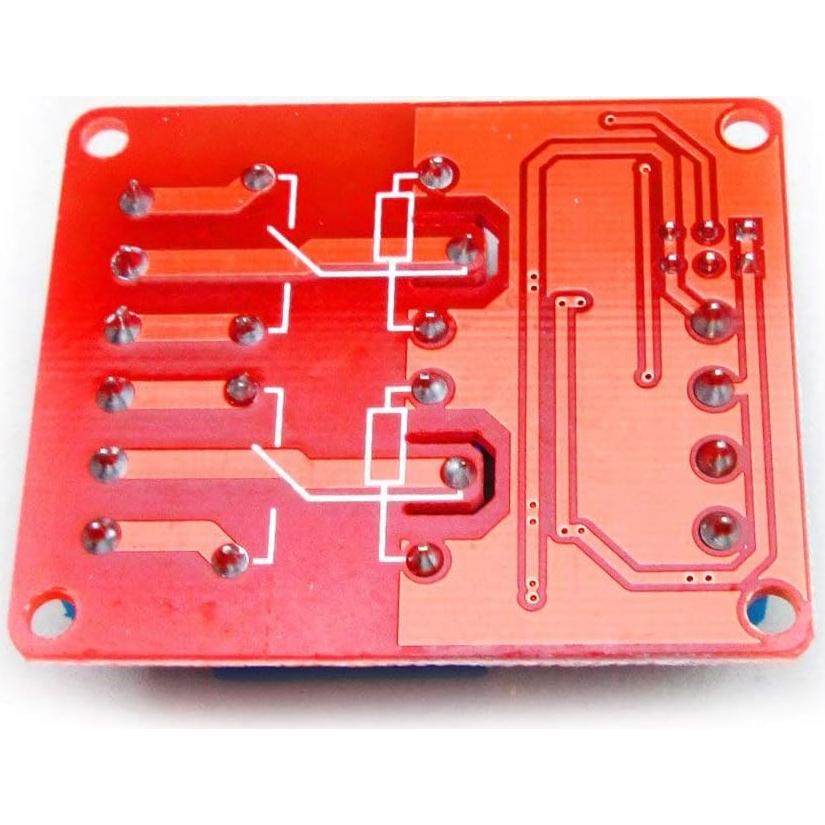

Módulo de Relé de 2 Canales HiLetgo DC 12V Aislado

Name: Módulo de Relé de 2 Canales HiLetgo DC 12V Aislado
Brand: HiLetgo
SKU: B00LW15F42
Price: 34792 ARS
Availability: InStock
Rating: 4.5 (502 reviews)

1 / 4

Ver más productos marca HiLetgo

50 vendidos

Módulo de Relé de 2 Canales HiLetgo DC 12V Aislado

4,5

(502 opiniones)

$34.792

+ impuestos: $7.306

Cantidad:

Compra protegida
Envío a todo el país
Garantía de entrega

Características destacadas

Puede establecer un disparo de nivel alto o bajo con un jumper, para satisfacer la demanda de más aplicaciones de disparo;
Con aislamiento óptico de parche, fuerte capacidad de conducción y rendimiento estable;
El módulo puede ser activado por un disparo de nivel alto o bajo mediante un ajuste de jumper;
Diseño de interfaz humano, todas las interfaces se pueden conectar directamente a través de terminales de cableado, muy conveniente;
Diseño a prueba de fallos, incluso si la línea de control está rota, el relé no funcionará;

Opiniones de compradores

4,5

502 opiniones

75%

10%

Nellie D.

El Arduino Mega 2560 tiene un conector de barril de CC que acepta 12V. Para hacer que este relé funcione, conecto 2 cables al pin VIN en el Arduino. VIN emite 12 voltios si tienes una fuente de alimentación de 12V conectada al Arduino. El otro extremo de estos cables va al terminal DC+ y a NO1 (o 2) cuando NO1 y NO2 están puentados. GND del arduino va a NC1 o NC2 que está puentado. Luego, DC- va a otro GND en el arduino. Tengo IN1 e IN2 conectados a los pines 7 y 8, pero eso es variable...

Tom

¡Los relés funcionan como deberían! Puedes elegir entre 2 SPDT agrupados o SPDT separados o simplemente un relé. También puedes conectar la bobina del relé a tierra (recomendado) o la bobina a V+.

Rodney

¡Estos pequeños relés son rápidos, confiables y casi a prueba de balas! Es útil tener dos juegos de dos relés, que son DPDT y pueden ser activados por conmutación positiva o negativa. Usé uno para invertir la polaridad a un servo de 12v para abrir la puerta de un gallinero, y usé el otro para elegir si enviar la energía a través del primer relé o a un interruptor DPDT para controlar manualmente la puerta. También tuve que usar un diodo para evitar que el interruptor manual enviara energía de vue

woody

La idea era poner dos relés de CC en el espacio más pequeño posible. Estos productos funcionaron genial. Sin problemas, simplemente funcionaron como se anunciaba. Excelente producto. NOTA: Tené en cuenta que cada relé consume aproximadamente 50-60ma. El disparador es de aproximadamente 4ma.

Anchor Clanker

Pedí el paquete de dos la primera vez. Una unidad funcionó bien, la otra no. Los relés se activaron bien, pero la electrónica del frente no funcionó. Pedí dos más y ambos llegaron a tiempo y funcionaron bien. La placa es pequeña, tiene agujeros de montaje y tiras de terminales, lo que facilita las conexiones de cableado en el campo tanto para la entrada como para la salida. La he instalado en mi dispositivo y me gusta mucho.

Descripción

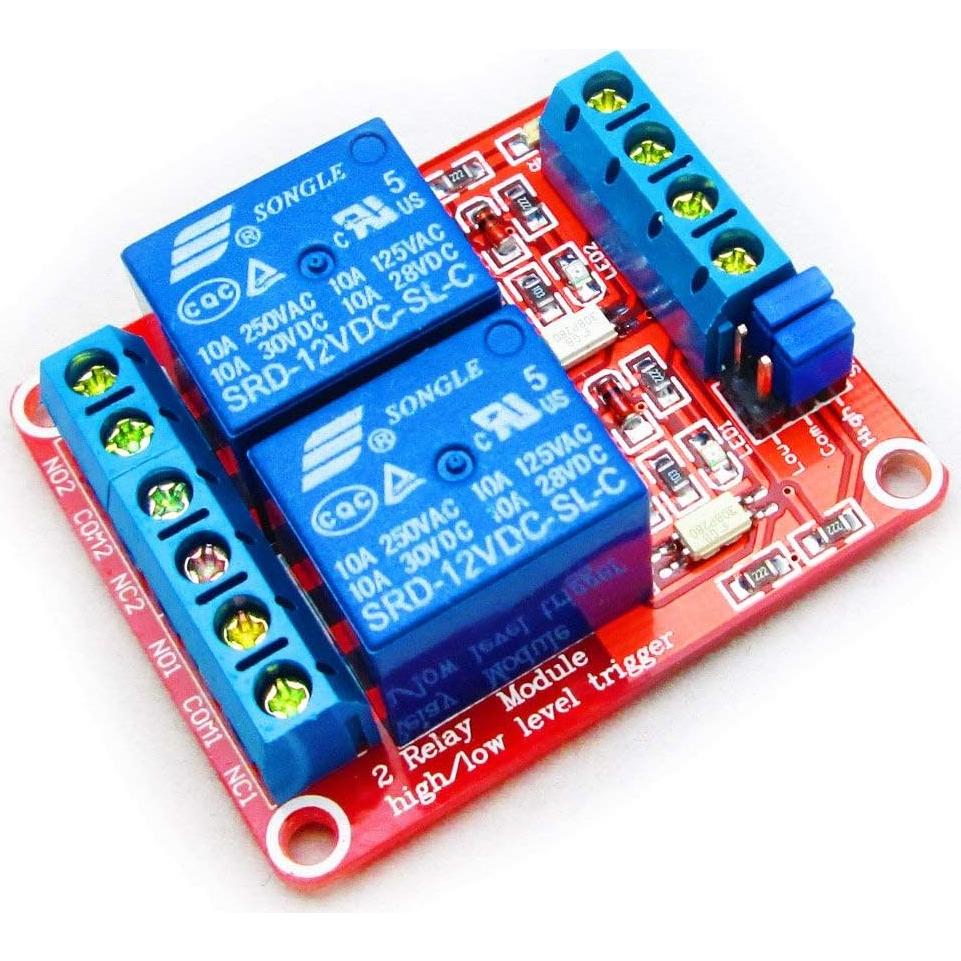

Descripción : 1. El módulo utiliza relé de calidad genuina, interfaces normalmente abiertas Carga máxima : AC 250V/10A, DC 30V/10A; 2. El indicador de alimentación (verde), indicador de estado del relé (rojo) 3. Tamaño del módulo : 50mm * 26mm * 18.5mm (L * W * H) 4. Tiene cuatro agujeros para tornillos de montaje, agujero 3.1mm, 44.5mm * 20.5mm de distancia entre agujeros Interfaz del Módulo: 1. DC +: suministro de energía positivo DC 12V 2. DC-: conexión de energía negativa 3. IN1: señal de 1 canal para activar el final, puedes establecer un control de relé de nivel alto o bajo 4. IN2: señal de 2 canales para activar el final, puedes establecer un control de relé de nivel alto o bajo Salidas del Relé: 1. NO1: Después de un relé normalmente abierto interfaces, relé antes flotante, cortocircuito con COM1 2. COM1: interfaz común de 1 relé 3. NC1: puerto normalmente cerrado de 1 relé, relé COM1 cortocircuitado antes y después de la activación vacío 4. NO2: interfaz de relé normalmente abierto, el relé antes flotante, tira hacia atrás y cortocircuito con COM2 5. COM2: 2 Interfaz Común del relé 6. NC2: interfaz de relé normalmente cerrada de 2 vías, relé cortocircuito frente a COM2, tira vacío posterior Nota: Este relé será activado por DC 12V, no se puede activar con la señal de arduino a 5V. Paquete Incluido: 2*DC 12V Módulo de Relé de 2 Canales con Optoacoplador Aislado Disparo de Nivel Alto y Bajo

Especificaciones técnicas

Color: Rojo
Marca: HiLetgo
Tamaño: Pequeño
Potencia: 50
Fabricante: HiLetgo
Tipo de montaje: Montaje en PCB
Tipo de conector: Tornillo
Tipo de contacto: Normalmente Abierto
Tipo de material: FR4
Voltaje de bobina: 12 Voltios
Modo de operación: Manual
Peso del artículo: 1.76 onzas (49.87 gramos)
Material de contacto: Plata
Dimensiones del producto: 5.08 x 4.06 x 1.83 pulgadas (12.92 x 10.31 x 4.64 cm)
Clasificación de corriente: 10 Amperios
Número de modelo del artículo: 3-01-0342
Número de parte del fabricante: 3-01-0342
Voltaje máximo de conmutación: 250 Voltios
Corriente máxima de conmutación: 10 Amperios
Está descontinuado por el fabricante: No
Clasificación de corriente de contacto: 10 Amperios
