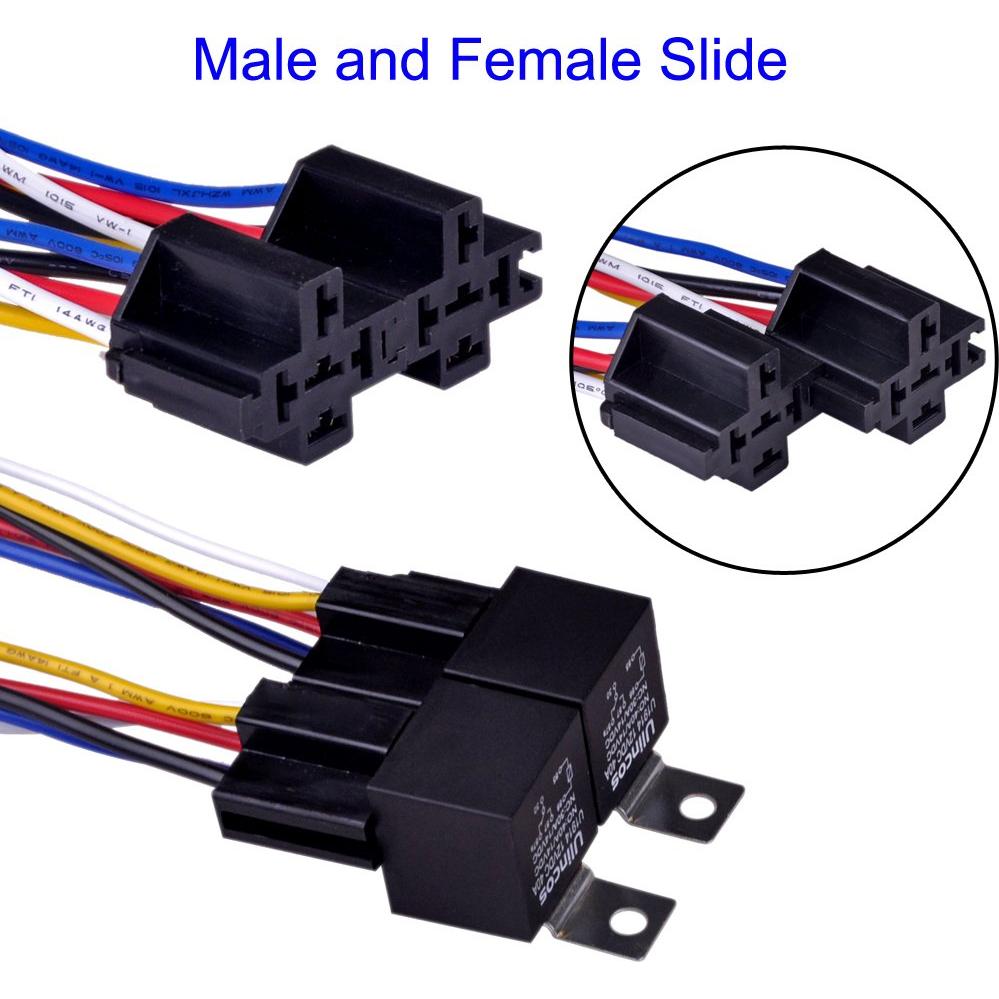

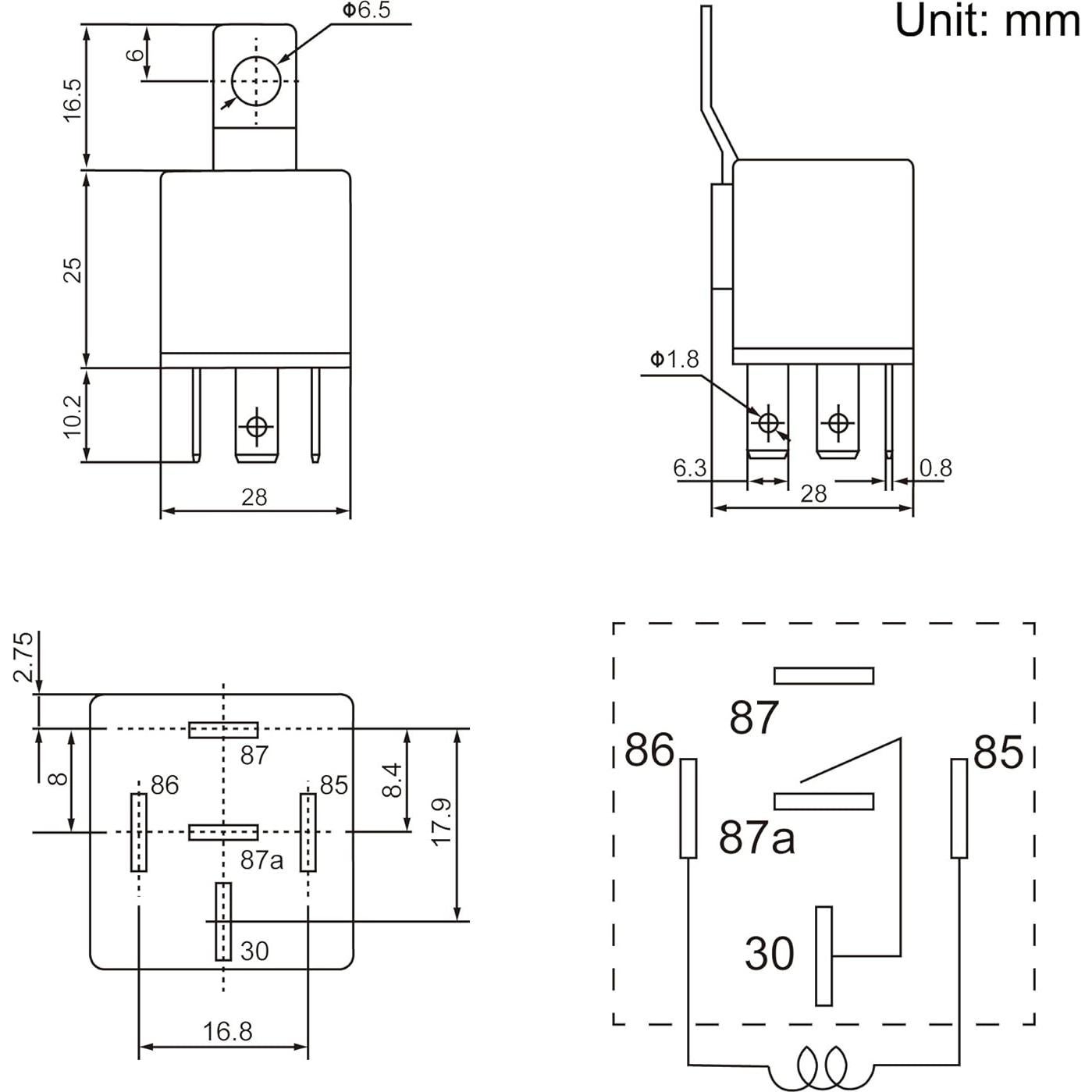

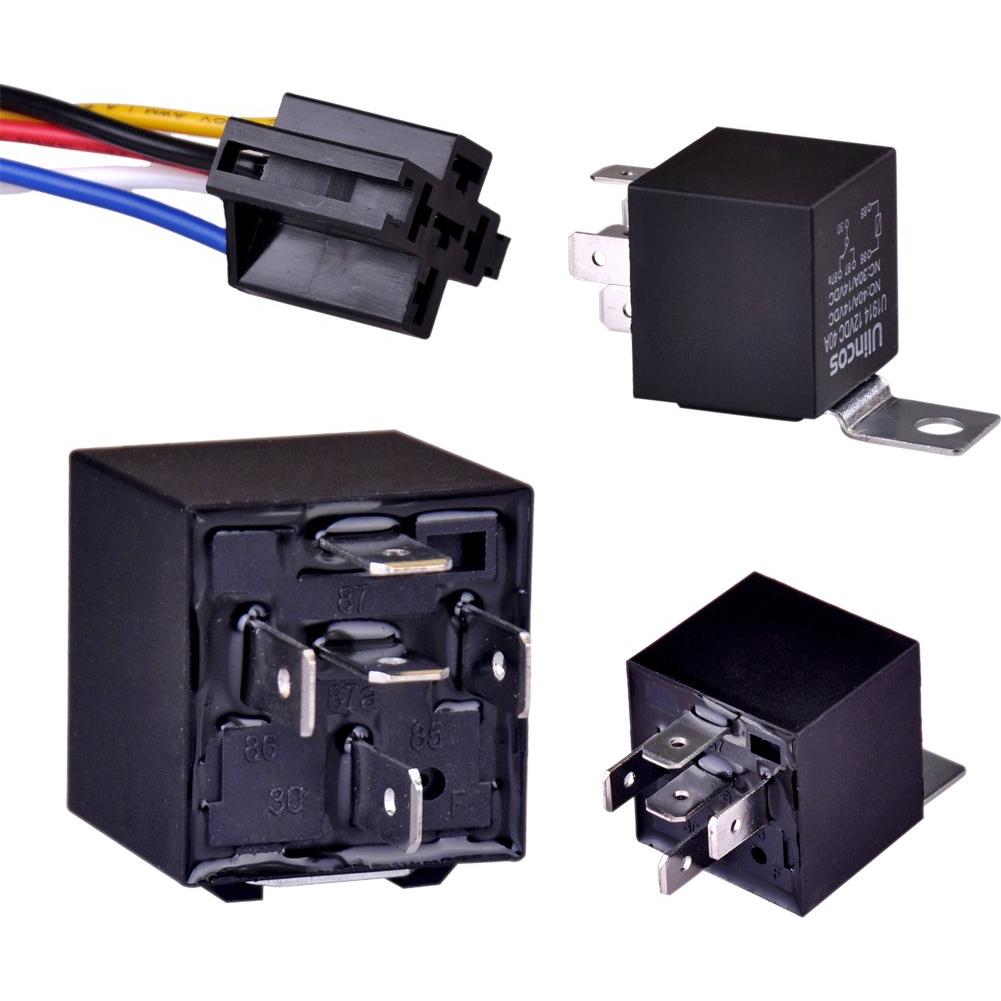

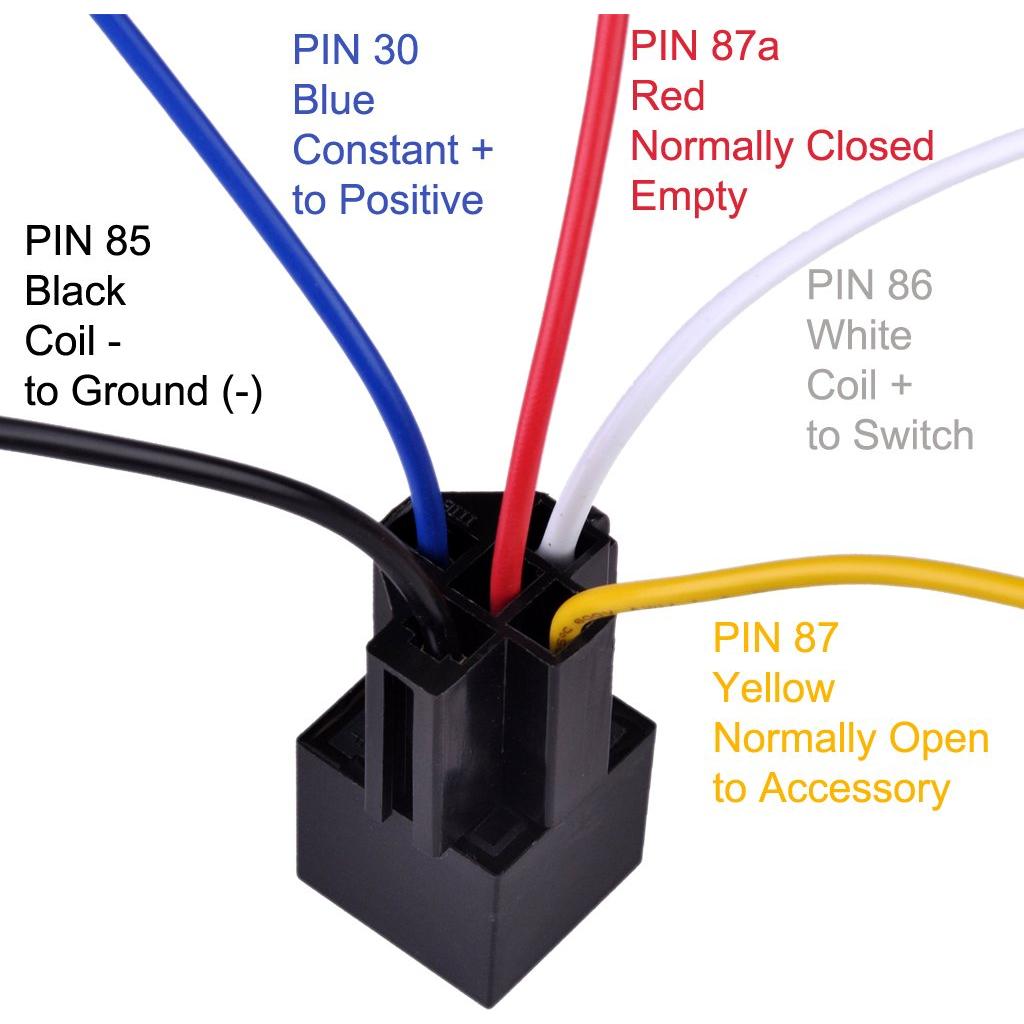

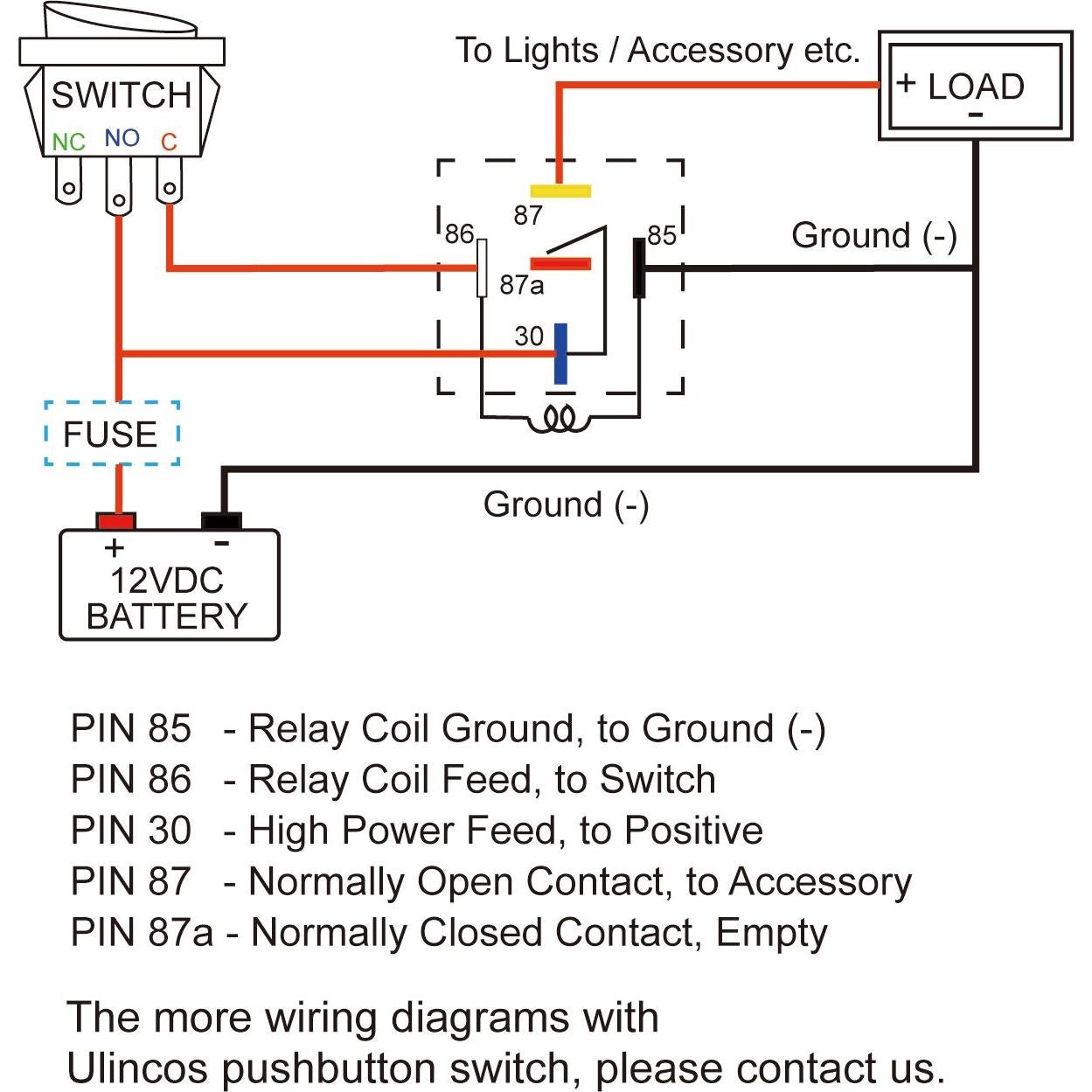

Acerca del Relé El relé es un dispositivo de control eléctrico que se utiliza generalmente en circuitos de control automático. El relé, de hecho, es un interruptor automático que utiliza una corriente más pequeña para controlar una corriente más grande. Para qué se utiliza el relé Compatible con casi todos los automóviles y dispositivos equipados con una fuente de alimentación de 12V CC. Como kill de arranque, control de cerradura de puerta eléctrica/actuador, cambiar una salida de baja corriente a alta corriente, agregar salidas de encendido/accesorio, controlar motores/otros electrónicos. También es adecuado para automóviles utilizados para control, alarmas, bocina, faros y más. Acerca de los Pines del Relé Pines 85 y 86 - se utilizan para encender el relé. Necesitas una fuente de alimentación positiva (+) y negativa (-) para encender el relé. - Pin 85 - es generalmente negativo (-) - Pin 86 - es generalmente positivo (+) Pin 30 - es una fuente (+) o (-) que alimenta el Pin 87 o Pin 87a Pin 87 - cuando el relé está 'encendido': Pin 30 y Pin 87 están conectados Pin 87a - cuando el relé está 'apagado': Pin 30 y Pin 87a están conectados Acerca del arnés de cable Cinco cables 14AWG, clasificados para 20A : #Negro (85) – a Tierra #Blanco (86) – a Interruptor o Disparador #Azul (30)- a Batería Positiva #Rojo (87a)- Contacto Normalmente Cerrado #Amarillo (87) - Contacto Normalmente Abierto Nota * El relé está clasificado para 30A, mientras que los cables de enchufe 14AWG no son lo suficientemente grandes para los 30/40 amperios clasificados. Si tienes la intención de operar 30 amperios de forma continua, podrías quitar los contactos de espiga del conector, abrir cuidadosamente los crimps que aseguran el cable al contacto y volver a crimpar/soldar cables de 10 gauge a él. Además, puedes usar conectores hembra de 6.3 mm para conectar directamente a los pines del relé. El relé debería ser bueno para 30 amperios. Acerca del Paquete 2 X Relé
