Modelo de producto: XKC-Y26-V
Voltaje de suministro (Vin): DC 5-24V
Modo de salida: Alto y bajo nivel
Corriente eléctrica: 5mA
El voltaje de salida (alto nivel): Vin; El voltaje de salida (bajo nivel): 0V; La corriente de salida: ≤100mA
Tiempo de respuesta: 500mS
Temperatura de trabajo: -20~85°C
Sensibilidad del sensor
Diámetro exterior del tubo D(mm) D≤100, Grosor de la pared del contenedor o del tubo L(mm) 20±2; Diámetro exterior del tubo D(mm) 100>D≥80, Grosor de la pared del contenedor o del tubo L(mm) 15 ± 2; Diámetro exterior del tubo D(mm) 80>D≥60, Grosor de la pared del contenedor o del tubo L(mm) 12 ±1.5; Diámetro exterior del tubo D(mm) 60>D≥40, Grosor de la pared del contenedor o del tubo L(mm) 7 ±1.0; Diámetro exterior del tubo 40>D≥30, Grosor de la pared del contenedor o del tubo L(mm) 5 ±1.0; Diámetro exterior del tubo D(mm) 30>D≥20, Grosor de la pared del contenedor o del tubo L(mm) 3 ±1.0; Diámetro exterior del tubo D(mm) 20>D≥10, Grosor de la pared del contenedor o del tubo L(mm) 1.5 ±0.5
Rango de diámetro de tubo aplicable: ≥10mm
Precisión del nivel de líquido: ±1.5mm
Humedad: 5%~100%
Material: PC V0 Material ignífugo
Rendimiento a prueba de agua: IP65
La altura del nivel de líquido detectado está relacionada con la sensibilidad del sensor. Cuanto mayor sea la sensibilidad, menor será el nivel de líquido detectado.
Nota: El nivel de líquido se detecta en los bordes superior e inferior del sensor, lo cual es normal.

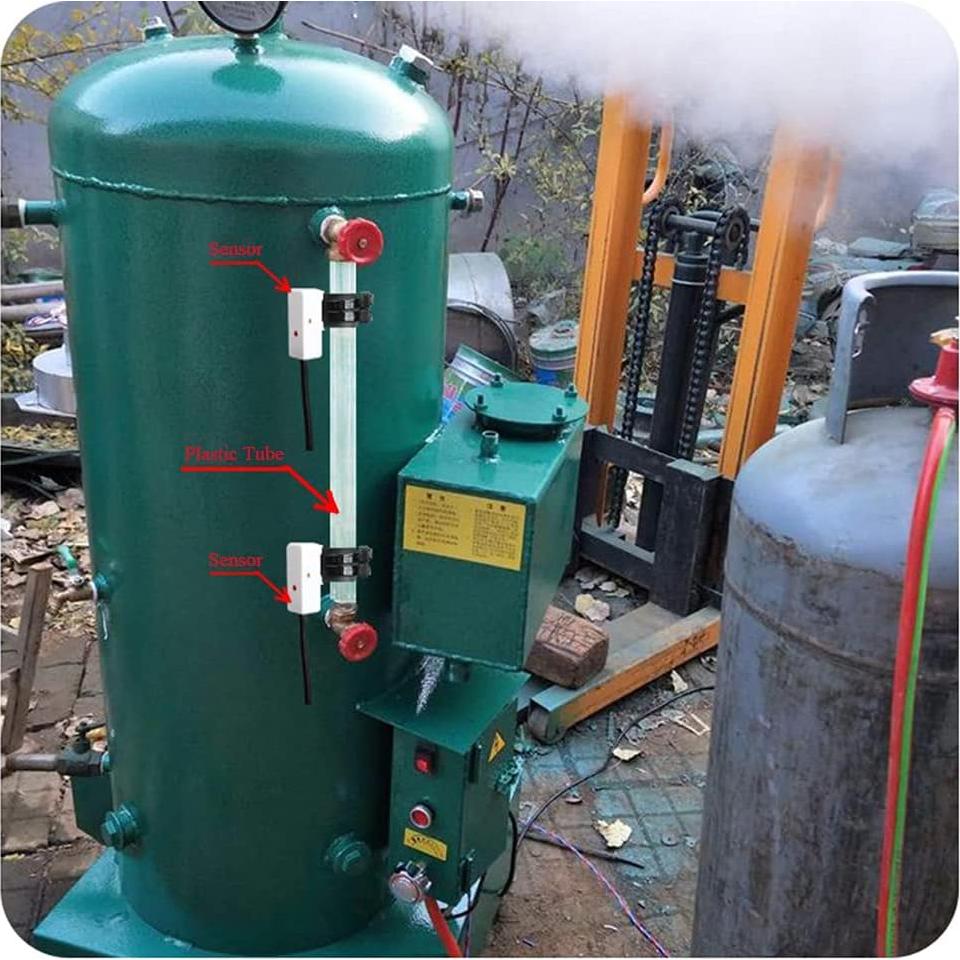

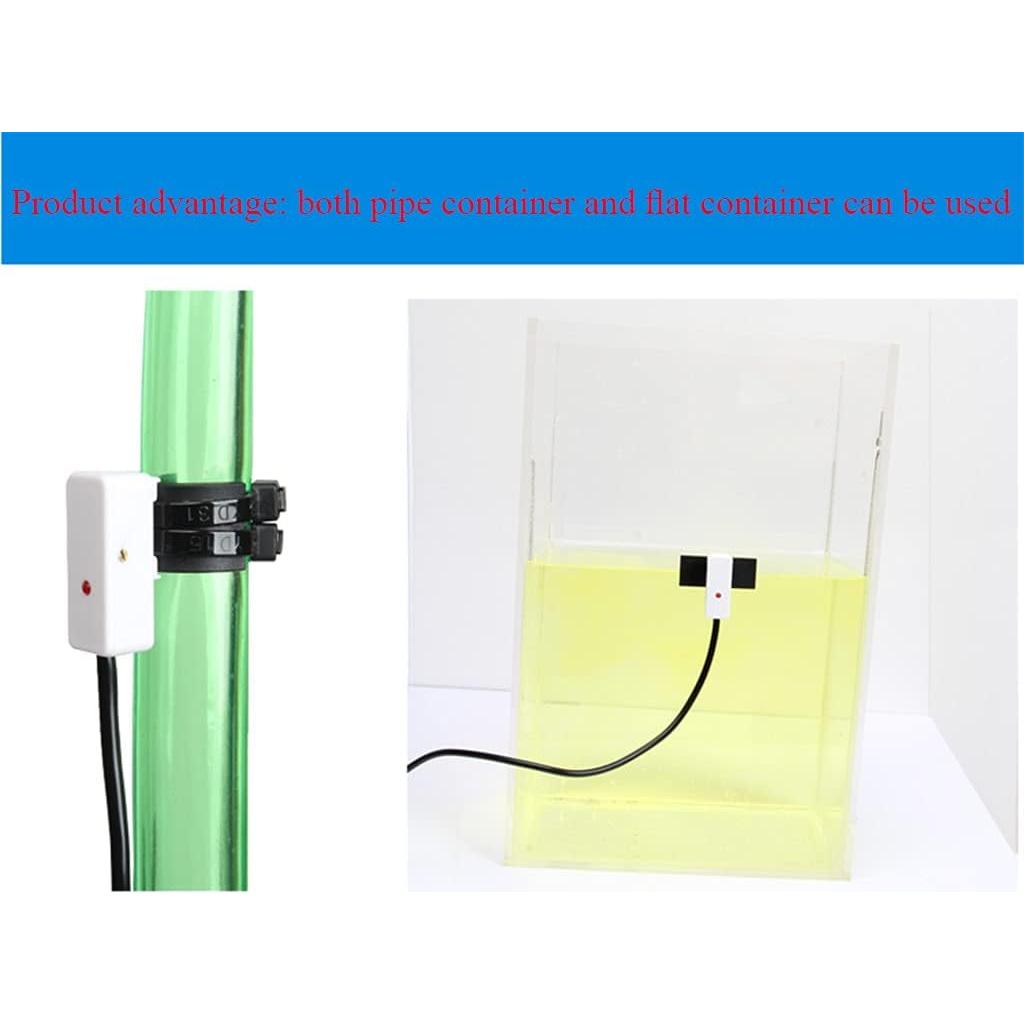

La hoja de inducción se puede pegar firmemente al tubo con un pegamento fuerte, o se puede apretar con el tubo con una brida de nylon. Intente evitar partes metálicas y otros lugares donde se instale la sonda, para no afectar la detección. Tubos hechos de materiales no metálicos con superficie lisa, grosor uniforme, material ajustado y buen rendimiento de aislamiento; como tubos de vidrio, tubos de plástico, tubos de PC/PVC/PPR, tubos de cerámica no absorbentes, tubos de acrílico, tubos de goma, etc. o sus compuestos hechos de materiales.
Si el sensor de nivel de líquido sin contacto no puede detectar o el nivel de líquido detectado es demasiado alto desde el sensor Y26. El botón de sensibilidad se puede ajustar con un destornillador pequeño, y hay dos métodos de configuración:
1. Ajuste de baja sensibilidad: gire en sentido antihorario para aumentar la sensibilidad.
2. Ajuste de alta sensibilidad: gire en sentido horario para disminuir la sensibilidad.
1. Cuando la línea negra está suspendida, es salida positiva:
Cuando se detecta líquido, el transistor se corta y emite un nivel alto, y el relé no se activa cuando está apagado,
Cuando no se detecta líquido, el transistor se activa y emite un nivel bajo, y el relé se energiza y se cierra;
2. Cuando el cable negro está conectado a tierra (conectado al polo negativo de la fuente de alimentación 0V), es una salida inversa:
Cuando se detecta líquido, el transistor se activa y emite un nivel bajo, y el relé se energiza y se cierra;
Cuando no se detecta líquido, el transistor se corta y emite un nivel alto, y el relé no se activa cuando está apagado;
