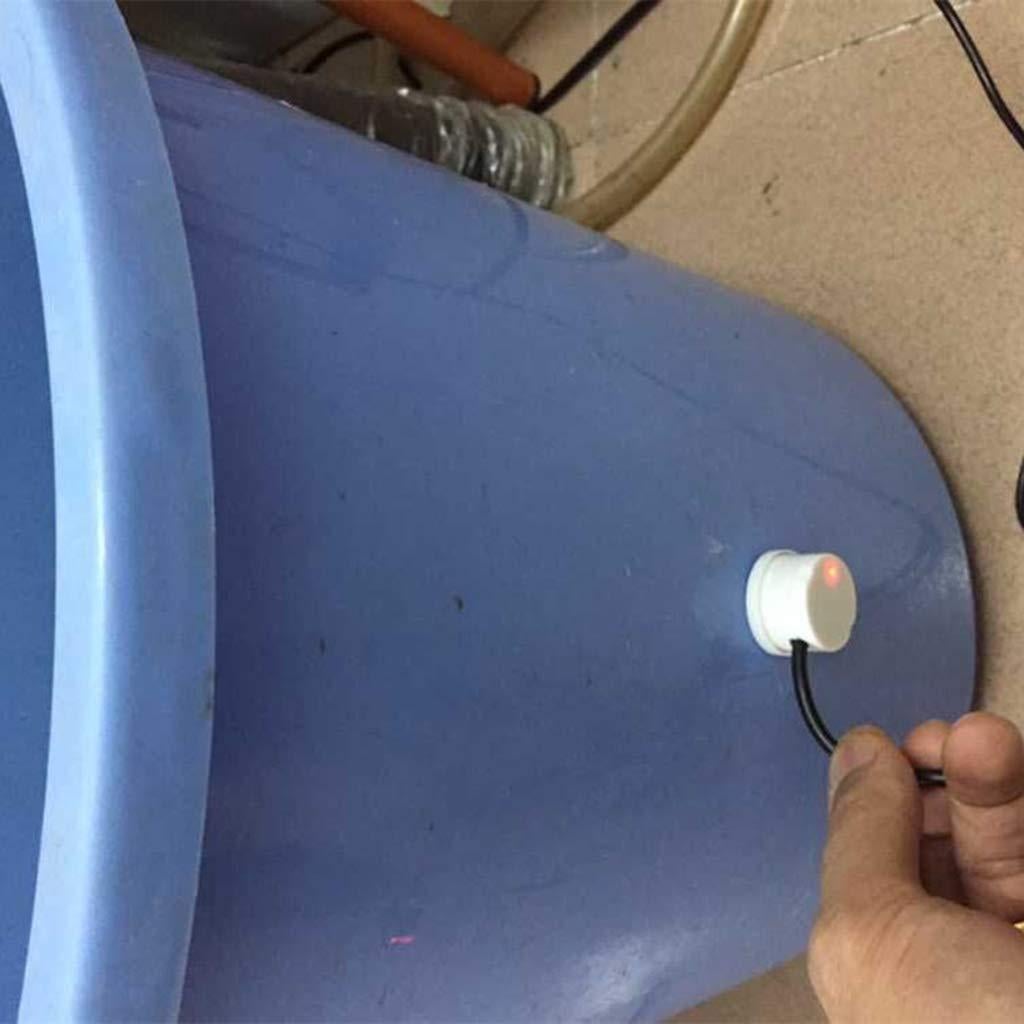

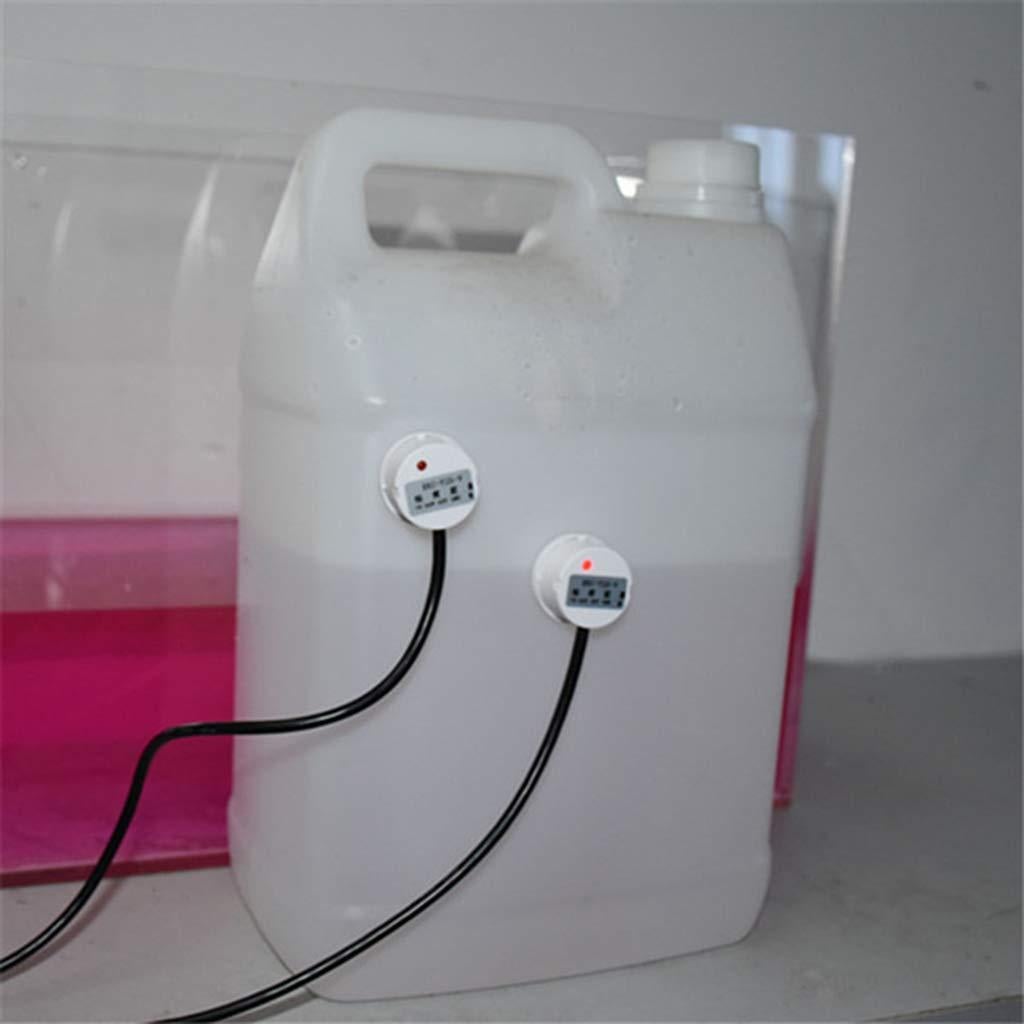

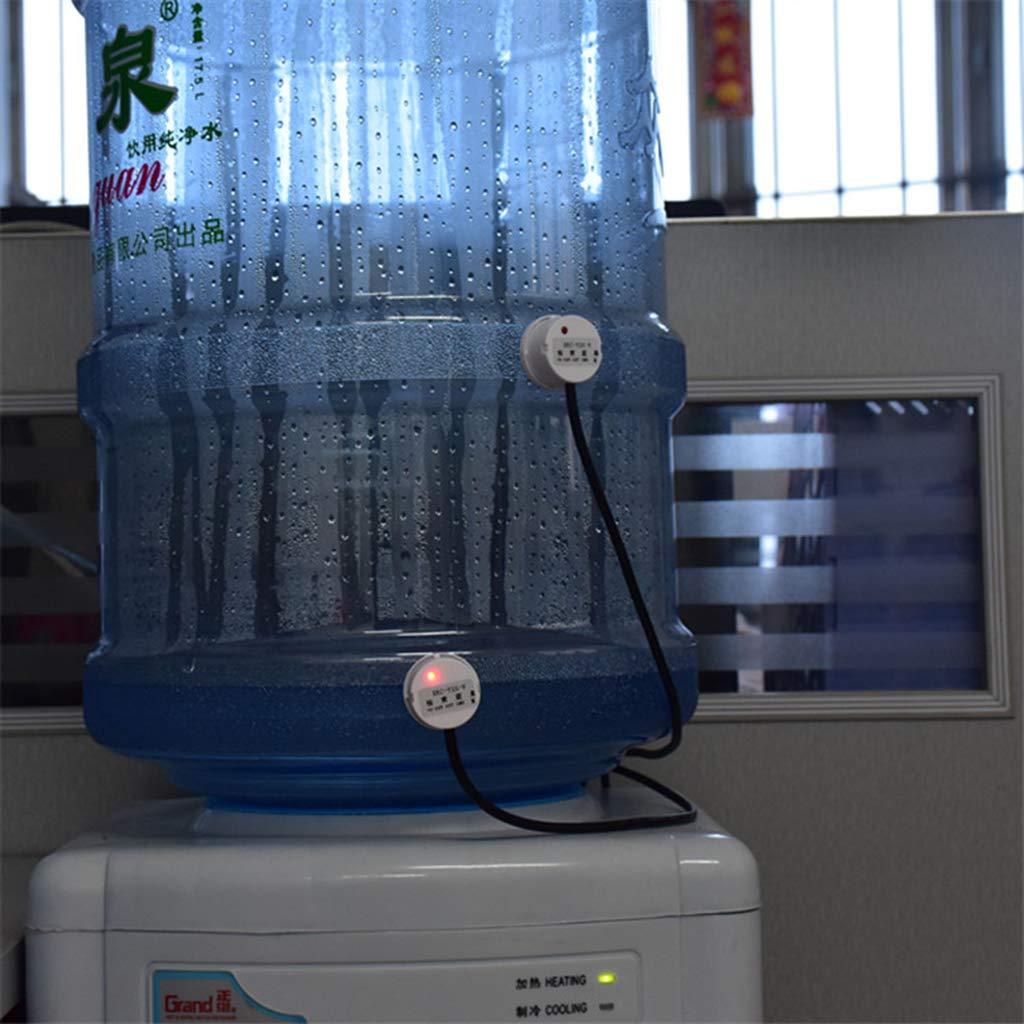

Requisitos para el espacio entre la superficie de contacto del sensor (o sonda) y la pared exterior del contenedor La superficie de contacto del sensor (o sonda) y la pared exterior del contenedor deben estar pegadas firmemente con AB u otro pegamento resistente a sólidos. Si hay requisitos especiales, el espacio debe ser menor de 0.5mm, preferiblemente sin espacio, de lo contrario puede afectar la precisión de la medición. (1) Requisitos y métodos de instalación del contenedor probado Los contenedores probados se dividen en 3 categorías según sus materiales: La primera categoría: contenedor de material aislante Contenedores hechos de materiales no metálicos con superficie plana, grosor uniforme, materiales compactos y buenas propiedades de aislamiento; como vidrio, plástico, cerámica no absorbente, acrílico, goma y otros materiales o sus materiales compuestos. Método de instalación: 1. Si la pared del contenedor donde se instala la sonda de medición es de material multicapa, las capas deben estar en contacto cercano entre sí sin burbujas o intercapas de gas. Las superficies interior y exterior de la pared del contenedor deben ser planas. 2. Grosor de la pared: 0-20mm 3. Tipo de tanque: tanque esférico, tanque horizontal, tanque vertical, etc. 4. El método de instalación de este tipo de contenedor de material se muestra en la Figura 1; La sonda puede ser pegada y fijada con pegamento o fijada en la pared exterior del contenedor con un soporte no metálico. Intente evitar partes metálicas y otros lugares donde se instale la sonda, para no afectar la detección. La ubicación donde se instala la sonda debe evitar la entrada de líquido y la trayectoria de flujo del líquido. No debe haber sedimentos u otros desechos dentro del contenedor frente a la sonda de bajo nivel, para no afectar la detección; Contenedores hechos de metal u otros materiales conductores; como acero inoxidable, cobre, aleación de aluminio o materiales con capas de metal electrochapadas en la superficie. Debido a que los sensores capacitivos son sensibles a todos los objetos conductores, este tipo de contenedor no puede ser pegado directamente a la pared exterior del contenedor; por lo tanto, para contenedores de este tipo de material, se deben hacer agujeros en el lado del contenedor. El método de instalación es el siguiente. Método de instalación 1. Prepare dos tapones de goma y las herramientas necesarias para abrir agujeros roscados; 2. Se abren dos agujeros roscados en la posición alta y la posición baja respectivamente, y el diámetro del agujero coincide con el tamaño del tapón de goma; 3. Coloque un tapón de goma en el agujero roscado y apriételo para verificar si hay fugas de agua, y agregue pegamento para sellar si es necesario; 4. Pegue el sensor en el tapón de goma con pegamento y fíjelo con el soporte. Después de que el pegamento se haya solidificado, retire el soporte. La instalación del contenedor de metal se muestra en la Figura 2. Contenedores hechos de cerámica, azulejos, ladrillos, baldosas, cemento, tableros de madera y otros materiales son aislantes o débilmente conductores. Este tipo de contenedor puede no ser detectado cuando está cerca del sensor de nivel de líquido cuando está seco y sin agua, pero cuando el contenedor está lleno de agua, la pared del contenedor absorberá agua, haciendo que la pared del contenedor se convierta en un conductor; incluso si el contenedor está vacío, cuando el sensor está cerca de la pared del contenedor, la señal también será detectada. Si el sensor se va a utilizar en un contenedor de este tipo de material, el método de instalación debe ser de acuerdo con el método de instalación de un contenedor de metal. Para el método de instalación, consulte "Clase 2: Contenedor de Material Conductivo Metálico" y Figura 2; o use un tubo externo para instalar. Los tubos externos se dividen en tubos externos no metálicos y tubos externos metálicos. 7 / 14 El método de instalación de tubos externos no metálicos se muestra en la Figura 3-1 y Figura 3-2. El método de instalación de tubos externos metálicos se muestra en la Figura 4-1 y Figura 4-2. 1. El sensor de nivel de líquido sin contacto es adecuado para la pared exterior de contenedores no metálicos sin contacto directo con el líquido. No será corroído por ácidos fuertes y álcalis y otros líquidos corrosivos, y no se verá afectado por la cal o otros desechos. Puede soportar salida de nivel alto y bajo, salida de señal NPN, PNP (por favor consulte con el fabricante al seleccionar). 2. La detección es precisa y estable, y se puede detectar el nivel de agua hirviendo. 3. Estructura de circuito electrónico puro, modo de trabajo no mecánico, rendimiento estable y durabilidad. 4. Alta estabilidad, alta sensibilidad, fuerte capacidad de anti-interferencia, libre de interferencia electromagnética externa, tratamiento especial para interferencia de frecuencia de potencia e interferencia de modo común, para ser compatible con todos los adaptadores de potencia de 5-24V en el mercado. 5. Fuerte compatibilidad, penetrando varios contenedores no metálicos, como plástico, vidrio, cerámica y otros contenedores, la distancia de detección (grosor de la pared del contenedor) puede alcanzar 20mm; líquido, polvo y materia particulada pueden ser detectados. 6. Modo de salida de colector abierto, amplio rango de voltaje (5-24V), adecuado para conectar varios circuitos y aplicaciones de productos. El sensor de nivel de líquido sin contacto inteligente utiliza la capacitancia inductiva del agua para detectar si hay líquido. Cuando no hay líquido cerca del sensor, el sensor tiene una cierta capacitancia estática a tierra debido a la capacitancia distribuida en el sensor. Cuando el nivel de líquido sube lentamente y se acerca al sensor, la capacitancia parasitaria del líquido se acoplará a esta capacitancia estática, haciendo que el valor de capacitancia del sensor sea mayor, y la señal de capacitancia cambiada se ingresa al IC de control para la conversión de señal. La capacitancia se convierte en un cambio de una cierta señal eléctrica, y luego se utiliza un cierto algoritmo para detectar y juzgar el grado de este cambio. Cuando el cambio excede un cierto umbral, se considera que el nivel de líquido ha alcanzado el punto de detección.
