Transformador de Corriente SCT-013-000 100A/50mA + Módulo ADC

Name: Transformador de Corriente SCT-013-000 100A/50mA + Módulo ADC
Brand: Daokai
SKU: B0CD769462
Price: 53139 ARS
Availability: InStock
Rating: 3.0 (7 reviews)

1 / 8

Ver más productos marca Daokai

Transformador de Corriente SCT-013-000 100A/50mA + Módulo ADC

3,0

(7 opiniones)

$53.139

+ impuestos: $11.159

Cantidad:

Compra protegida
Envío a todo el país
Garantía de entrega

Características destacadas

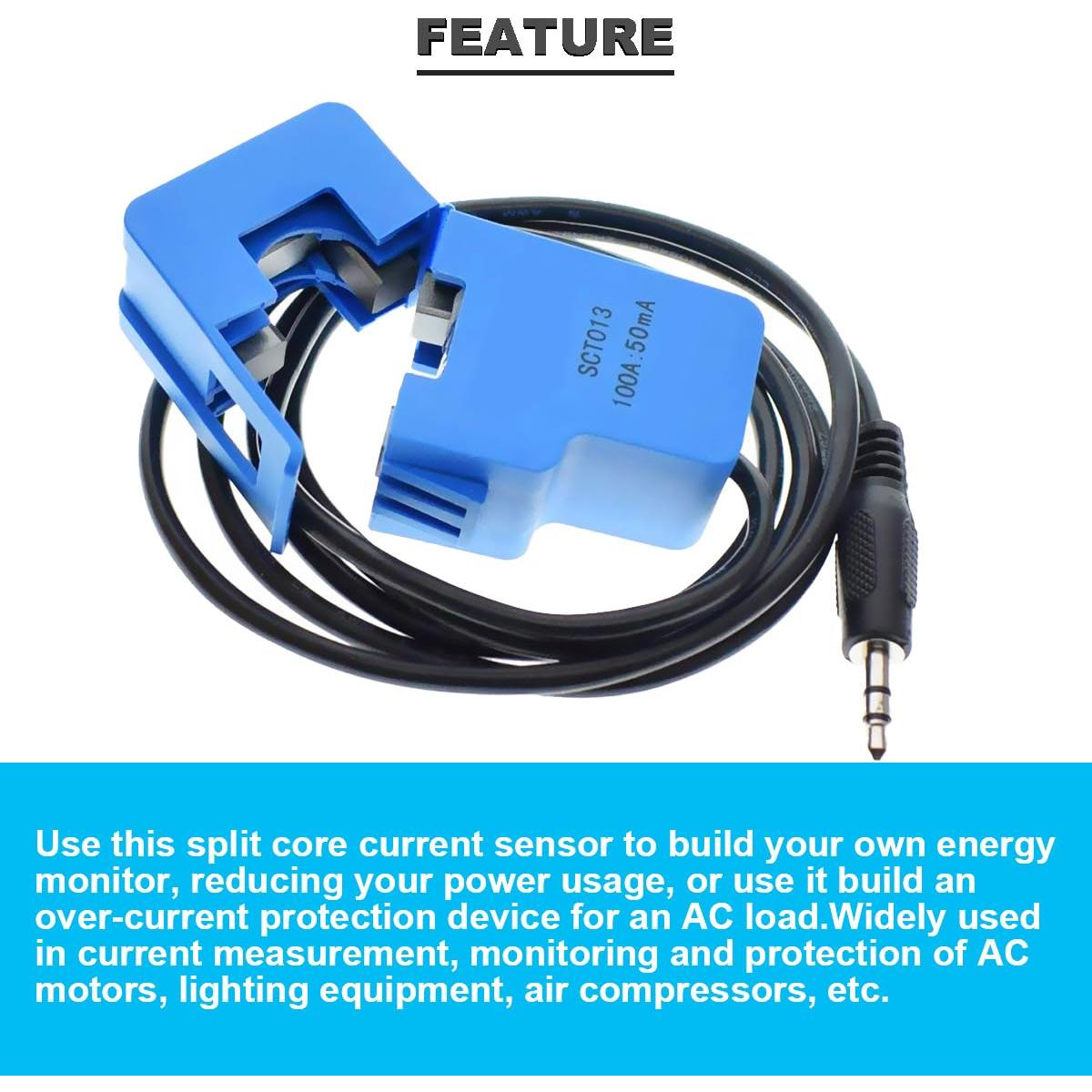

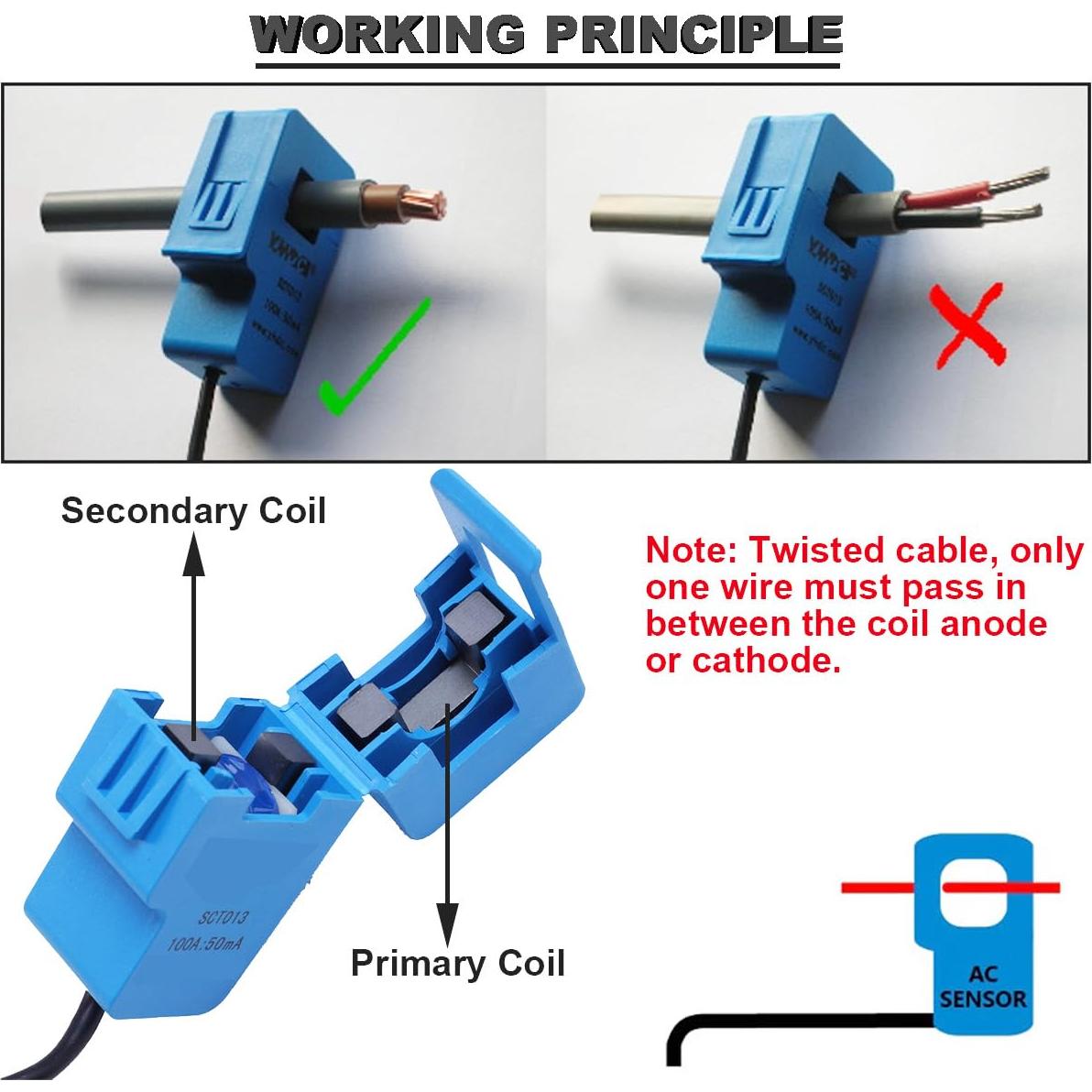

QUÉ HACE: Usa este sensor de corriente de núcleo dividido para construir tu propio monitor de energía, reduciendo tu consumo de energía, o úsalo para construir un dispositivo de protección contra sobrecorriente para una carga de CA.

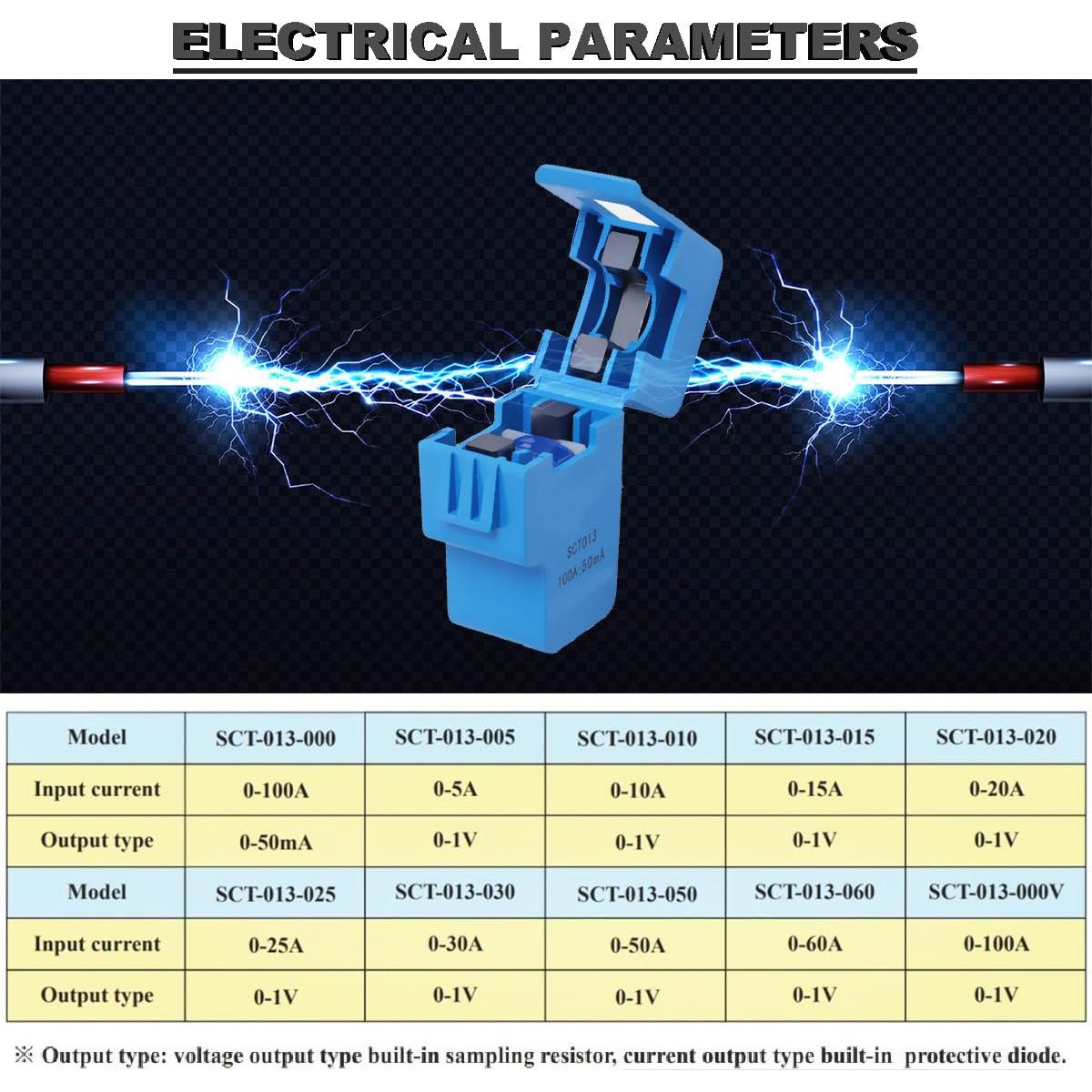

ESPECIFICACIÓN: Corriente de entrada: 0~100A CA, Voltaje: 1V.; Longitud del cable de conexión: 1m; Dos formas de salida: salida de corriente o salida de voltaje (se necesita agregar resistencia de carga); Conector de cable: 3.5mm (como un conector de auriculares).
USO DIY: Este transformador de corriente dividido es especialmente adecuado para uso DIY y es compatible con Arduino y Raspberry Pi.
ÍNDICE DE SEGURIDAD: Resistencia dieléctrica (entre la carcasa y la salida) 6000V CA/1min Las características de retardante de llama cumplen con UL94-V0.

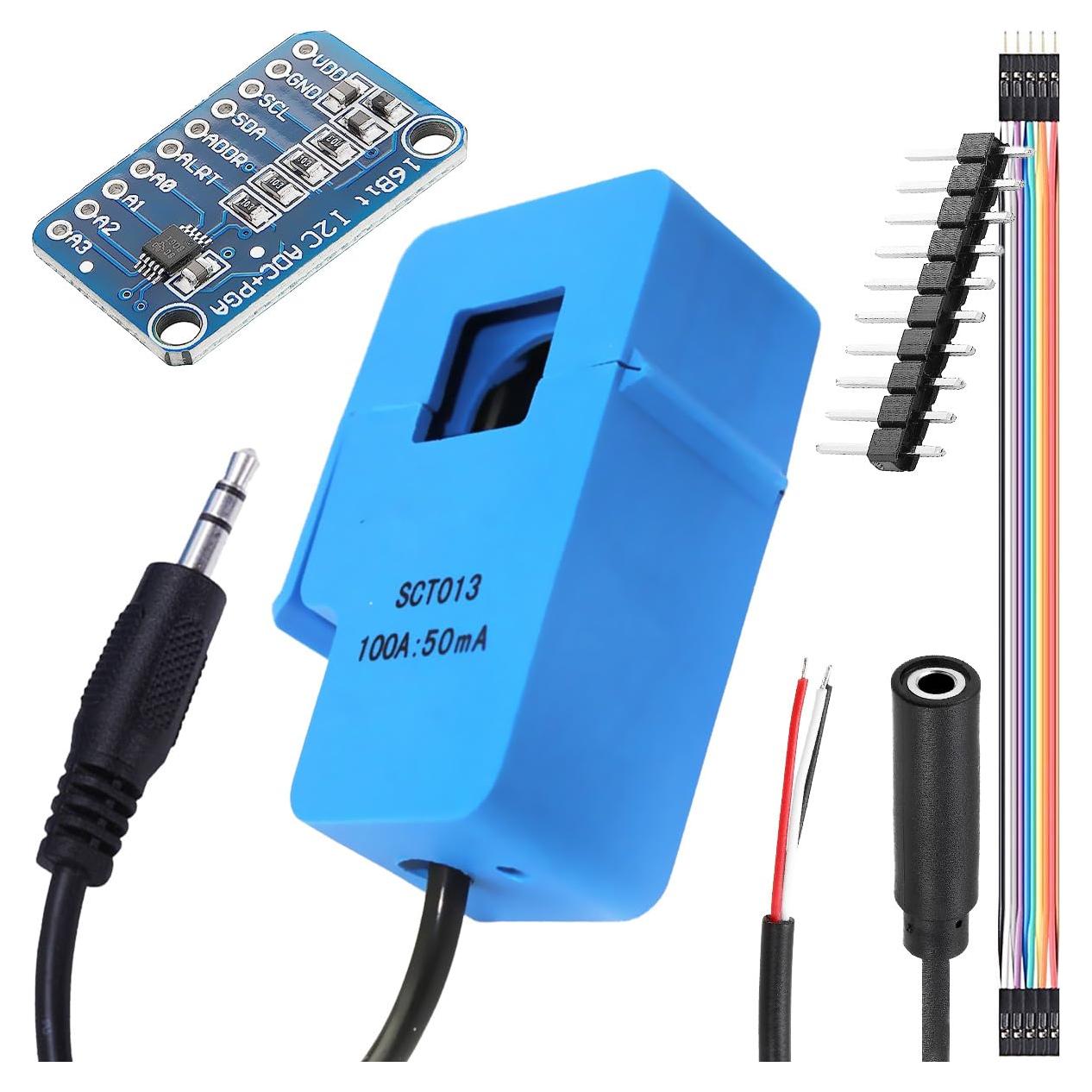

PRODUCTOS INCLUYEN: 1 x Transformador de Corriente SCT-013-000 100A/50mA; 1 x módulo ADC ADS1115; 1 x conector de 10 pines; 10 x cable Dupont macho y hembra; 1 x cable de audio hembra de núcleo de tres hilos.

Opiniones de compradores

3,0

7 opiniones

28%

16%

15%

26%

HDE

Funciona como se describe.

Sensor muy impreciso con una relación de transformación que no corresponde. Decepcionante.

kendonagasaki

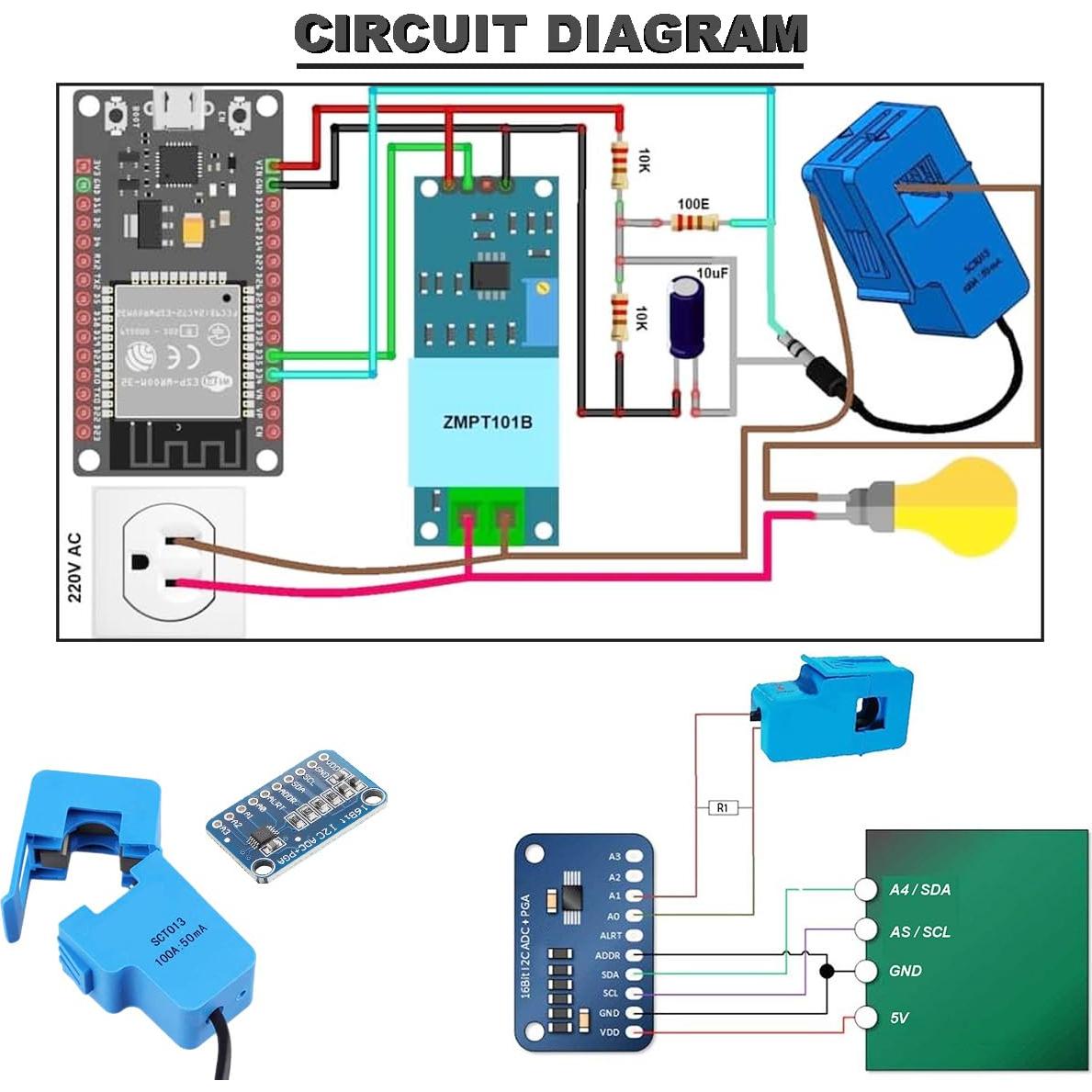

Debo admitir que estaba insatisfecho con este kit, no funciona como muestra el diagrama de cableado. El CT produce la relación correcta de A a mA, pero es mA de CA. El convertidor ADC proporcionado lee un voltaje de CC y no puede leer la lectura de milivoltios de CA que cae a través de la resistencia de carga según el diagrama. El usuario de este kit necesitará diseñar su propio circuito para convertir mA de CA a voltios de CC para suministrar al ADC.

Noxoreos

El set se ve bien en cuanto a los componentes, sin embargo, en las imágenes con los esquemas de conexión se mencionan a veces otros módulos que no están incluidos. Lo mismo ocurre con los componentes adicionales, como capacitores y resistencias. El ESP que se muestra tampoco está incluido. Uno de los esquemas, por lo tanto, no se puede montar sin piezas adicionales. He realizado una prueba hasta ahora sin el convertidor con mis propios componentes y no puedo decir qué tan bien funciona el conver

Hilli

Probé el set por curiosidad para un proyecto de consumo eléctrico, en el que estoy experimentando con el ESP32 y un sistema de monitoreo de energía. El sensor de corriente SCT-013-000 en sí tiene una buena impresión, se puede enganchar fácilmente al cable y se mantiene firme. La calidad de fabricación parece alta y el set es completo, incluyendo la placa ADC y cables jumper. Desafortunadamente, la buena impresión se detiene justo donde se vuelve interesante: en la aplicación. El módulo ADC inclu

Descripción

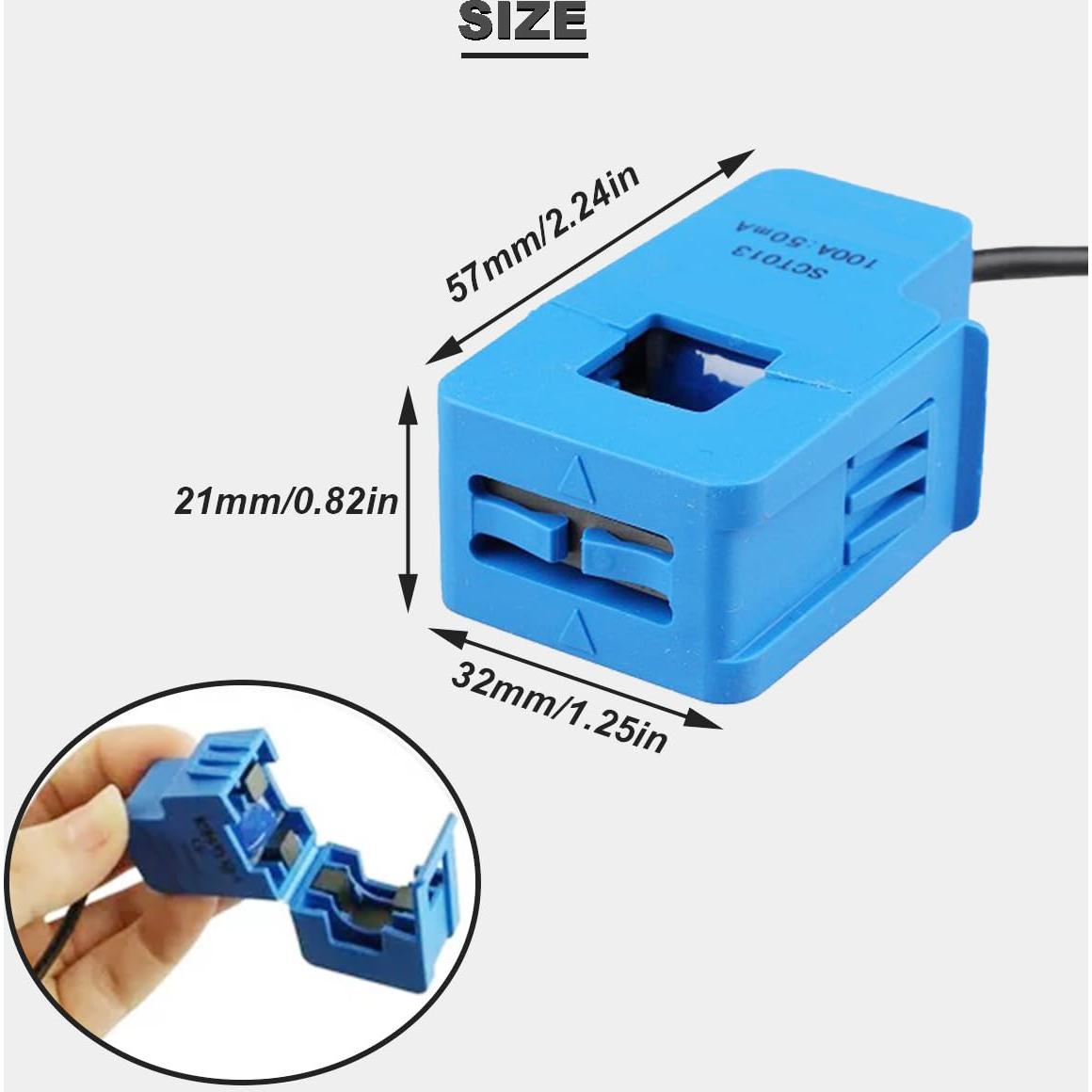

El estándar de salida de enchufe de tres núcleos de 3.5 mm, la corriente y el voltaje son dos tipos de salida. Instalación colgante, salida de cable. Para motores de CA, equipos de iluminación, compresores de aire y otras corrientes, monitoreo y protección. Especificaciones del Transformador de Corriente: Modelo: SCT013-000 Material: Ferrita Longitud del Cable: Aproximadamente 1m Tamaño de Apertura: 0.51 * 0.51 pulgadas (13 x 13 mm) Temperatura de trabajo: -25°C a +60°C Temperatura de almacenamiento: -30°C a +90°C Voltaje de trabajo: menor o igual a 660V Rango de frecuencia: 50HZ-1KHZ Resistencia dieléctrica: 3.5KV 50Hz 1min Propiedad de resistencia al fuego: UL94-V0 Estándar: GB1208-2006 Relación de vueltas: 1: 2000 Resistencia de muestreo máxima: 10Ω Linealidad: menor o igual a 0.2% Precisión: ±1% Resistencia dieléctrica: AC 6000V/1min Resistencia mecánica: tiempos de apertura y cierre, no menos de 1000 veces (20°C). Especificaciones del módulo ADC ADS1115: Resolución: 16 Bits Tasa de muestreo programable: 8 a 860 muestras/segundo Fuente de alimentación/Niveles lógicos: 2.0V a 5.5V Bajo consumo de corriente: Modo continuo: Solo 150μA Modo de disparo único: Apagado automático Referencia de voltaje interna de bajo desplazamiento Oscilador interno PGA interno: hasta x16 Interfaz I2C: Direcciones seleccionables de 4 pines Cuatro entradas de un solo extremo o 2 diferenciales Comparador programable El paquete incluye: 1 x Transformador de Corriente SCT-013-000 100A/50mA 1 x módulo ADC ADS1115 1 x conector de 10 pines 10 x cable macho y hembra 1 x cable de audio hembra de núcleo de tres hilos

Especificaciones técnicas

Fabricante: DAOKAI
Dimensiones del paquete: 5.51 x 3.94 x 0.94 pulgadas (14 x 10 x 2.4 cm); 2.47 onzas (70.0 gramos)
Número de modelo del artículo: JA-DA-012
