Divisor Ethernet RJ45 1 a 2 Puertos MSNNN - Soporta Cat5 a Cat7

¿CÓMO CONECTAR TODO EL SISTEMA DE RED?
1. Antes de comprar este producto, por favor lea este manual cuidadosamente y con paciencia para evitar malentendidos sobre el propósito del producto y conexiones incorrectas que lleven a una red inaccesible.
2. La función principal de este producto es combinar 2 cables a 1 (a través de un cable de red de 8 núcleos empotrado en la pared normalmente) y luego dividir nuevamente a 2 cables LAN en otra habitación u ocasión para que puedan compartir la misma red, lo que reduce la longitud del cable de red originalmente requerido y ahorra dinero. El hogar y la oficina serán las ocasiones más comunes para aplicar estas conexiones. Si solo desea realizar que un cable de red se divida en 2 directamente usando un divisor y 3 cables LAN, entonces no podrá hacer que dos dispositivos naveguen por internet al mismo tiempo. El diseño original de nuestro producto es para usar en pares. Solo funcionará como un extensor de cable LAN y solo el Puerto 2 funcionará como se muestra en el diagrama a continuación.
Sin embargo, nuestro paquete tiene 2 divisores en la bolsa y le apoyará para todos los ejemplos de conexión listados a continuación.
3. Comencemos con el etiquetado de los Puertos y la dirección de colocación unificada.
Los componentes necesarios para realizar el acceso simultáneo a Internet de dos computadoras son:
5 cables de red (6 si hay un cable de 8 núcleos empotrado en la pared ya) + 2 Divisores idénticos (Divisor A y Divisor B); Cada Divisor tiene 3 puertos: Puerto 1, Puerto 2, Puerto 3.
Por favor, preste atención a la distinción entre el Puerto 1 y el Puerto 2. Como se muestra en la imagen anterior, la etiqueta a la izquierda es el Puerto 1, y la etiqueta a la derecha es el Puerto 2.
Y, recomendamos usarlos en pares, de lo contrario, el propósito de que dos dispositivos se conecten a internet al mismo tiempo no se podrá lograr.
4. Al conectar, asegúrese de que las direcciones de los puertos correspondientes de los dos Divisores sean las mismas. Conéctese de acuerdo con la dirección de la imagen de la izquierda con la marca de verificación en el diagrama de conexión del puerto superior, por favor no lo use al revés. Si las interfaces correspondientes a los dos Divisores están enfrentando direcciones diferentes (un lado del divisor con "Acoplador RJ45" hacia arriba, otro lado del divisor con "Acoplador RJ45" hacia abajo), la red no podrá ser accedida.
5. El producto es compatible con cables cat5, cat5e, cat6, cat7, cat8; sin embargo, la velocidad de internet que se puede alcanzar a través del divisor es de 100MB como máximo.
1. Si no usa un par de divisores, no podrá conectar dos computadoras a Internet al mismo tiempo, en este caso el divisor solo podrá usarse como un conector o extensor de cable de red (solo funciona el Puerto 2).
2. Se recomienda usar el divisor en pares para aplicar el ejemplo de conexión listado a continuación para que dos computadoras/dispositivos puedan acceder a internet simultáneamente. Por favor, también tenga en cuenta la dirección del Puerto que se muestra arriba.
En el escenario de aplicación del Ejemplo 1, los pasos de conexión son:
1. Use dos cables de red para conectar el Puerto 1 y el Puerto 2 del Divisor A desde el puerto LAN del enrutador.
2. Use un cable de red para conectar el Puerto 3. del Divisor A al Divisor B. (Si hay un cable de red de 8 núcleos empotrado en la pared, necesitaría 2 cables de red adicionales para enlazar el puerto 3 del Divisor A a la pared y el puerto 3 del Divisor B)
3. Use dos cables de red para conectar las dos computadoras A y B que desean navegar por Internet al mismo tiempo a los Puertos 1 y 2 del Divisor B
4. Conexión completada. Este es exactamente el ejemplo que muestra el video.
En el escenario de aplicación del Ejemplo 2, los pasos de conexión son:
1. Use dos cables de red para conectar los Puertos 1 y 2 en el Divisor A al interruptor POE.
2. Use un cable de red para conectar del Divisor A al Puerto 3 del Divisor B. (Si hay un cable de red de 8 núcleos empotrado en la pared, necesitaría 2 cables de red adicionales para enlazar el puerto 3 del Divisor A a la pared y el puerto 3 del Divisor B)
3. Use dos cables de red para conectar dos monitores POE a los Puertos 1 y 2 del Divisor B.
4. Conexión completada

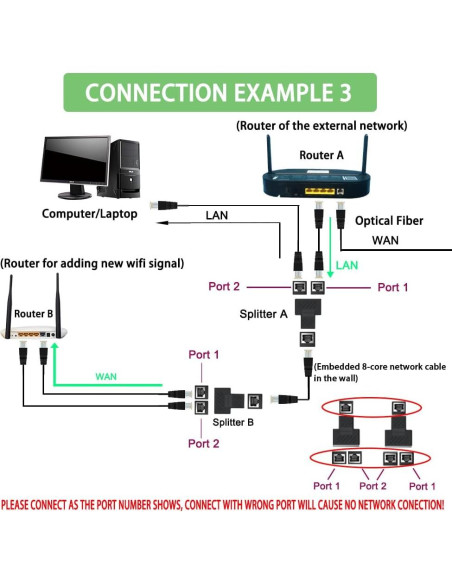

En el escenario de aplicación del Ejemplo 3, el método de conexión es ligeramente más complicado, y los pasos son:
1. Use un cable de red para conectar el Puerto 1 en el Divisor A con el puerto LAN (red externa) del Enrutador A (como se muestra por la línea verde en la parte superior derecha).
2. Use un cable de red para conectar el Puerto 2 en el Divisor A a una computadora con la que desea compartir la red
3. Use un cable de red para conectar el Divisor A y el Divisor B (Si hay un cable de red de 8 núcleos empotrado en la pared, necesitaría 2 cables de red adicionales para enlazar el puerto 3 del Divisor A a la pared y el puerto 3 del Divisor B)
4. Use un cable de red para conectar el Puerto 1 en el Divisor B al puerto Wan del Enrutador B. (la línea verde en la parte inferior izquierda). Este paso es la operación clave para agregar señal WIFI al enrutador B como el bucle. Si la conexión de los puertos es incorrecta, toda la red no podrá conectarse.
Por favor, revise cuidadosamente la conexión que muestra la figura en términos del número y dirección del Puerto.
5. Use un cable de red para conectar el Puerto 2 en el Divisor B al puerto LAN en el Enrutador B. Después de que la conexión esté completada, podrá compartir la nueva red en la habitación donde se encuentra el Enrutador B, y aumentar la señal de red inalámbrica a través del Enrutador B. (Si el Enrutador B no genera una red, por favor intente reiniciar el Enrutador B, o intente reiniciar el Enrutador B)

Características destacadas

• [Función y Uso] - El propósito principal de este Divisor RJ45 es combinar 2 cables a 1 (cable de red de 8 núcleos empotrado en la pared) y luego dividir nuevamente a 2 cables LAN en otra habitación u ocasión para que ambas ocasiones puedan compartir la misma red, lo que reduce la longitud del cable de red originalmente requerido y ahorra dinero. Por favor, revise la SEGUNDA IMAGEN para evitar malentendidos. Primero, usando dos cables RJ45 macho para conectar enrutador y adaptador divisor A (lado con puerto 1 y puerto 2)).
• [Ejemplo de Conexión Uno] - Paso dos, enlazar el puerto 3 de los dos adaptadores divisor Ethernet A y B con otro cable de red (o cable de 8 núcleos empotrado en la pared). Luego conectar 2 computadoras al puerto 1 y puerto 2 en el divisor de internet B con 2 cables más. Como muestra el ejemplo de conexión uno, se necesitan un total de 5 cables. (6 si un cable de 8 núcleos está empotrado). Similar al ejemplo de conexión 2 para cámara Poe.
• [Durabilidad] - Este divisor de red está hecho de una placa PCB engrosada. Soldadura mecánica integrada de núcleo de aguja, superficie de PVC de protección ambiental hace que el divisor LAN de 1 a 2 sea robusto y duradero, lo que reduce el desgaste diario.
• [Ventajas] - El divisor de cable Ethernet puede blindar el EML/PFL externo para evitar daños y otras interferencias electromagnéticas. Este divisor de internet también puede usar la red de manera segura en clima de tormenta.
• [Recordatorio] - Este divisor cat5 y divisor cat6 puede dividir un cable de red en dos salidas. La señal de dos grupos de cables no interferirá entre sí. Sin embargo, el límite de velocidad de cada grupo de cables entre dos computadoras solo puede alcanzar 100 megabytes. Por favor, recuerde que necesita 2 divisores para alcanzar el uso compartido de red al mismo tiempo.

Modelo de esta publicación

• Color: Negro

Especificaciones técnicas

• Color: Negro
• Fabricante: MSNNN
• Número de modelo del artículo: RJ45
• Peso: 0.2 kg
• Dimensiones: Ancho: 2.79 cm, Alto: 3.02 cm, Profundidad: 1.5 cm
