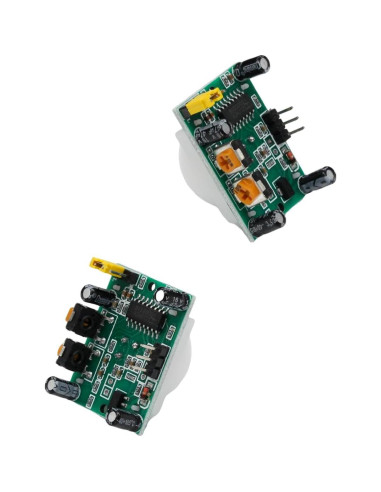

Módulo Sensor Infrarrojo PIR Azuocn HC-SR501 7m

Descripción del Producto: El HC-SR501 es un módulo de control automático basado en infrarrojos diseñado con el sensor LHI778, conocido por su alta sensibilidad y fuerte fiabilidad. Funciona en un modo controlado por voltaje y se utiliza ampliamente en varios dispositivos de detección automática, particularmente en productos de control automático alimentados por batería. Nombre del Producto: HC-SR501 Módulo de Sensor de Movimiento PIR Dimensiones de la PCB: 32mm (L) * 24mm (W) * 18mm (H) / 1.26in * 0.94in * 0.71in Diámetro de la Lente: 23mm / 0.91in Peso del Producto: 6.4g / 0.23oz Rango de Voltaje de Operación: 4.5-20V DC Corriente Estática: < 50uA Nivel de Salida: Alto 3.3V / Bajo 0V Modos de Activación: L: activación no repetible H: activación repetible (configuración predeterminada) Tiempo de Retraso: 0.5-200 segundos (ajustable) - se puede establecer para que varíe desde fracciones de segundo hasta varios minutos. Tiempo de Bloqueo: 2.5 segundos (predeterminado) - se puede establecer para que varíe desde fracciones de segundo hasta varios segundos. Ángulo de Detección: <100 ángulo de cono Rango de Detección: dentro de 7 metros / 23ft Temperatura de Operación: -15C a +70C Instrucciones de Uso: Inicialización: Después de encender, el módulo requiere aproximadamente un minuto para la inicialización. Durante este tiempo, puede emitir señales de 0 a 3 veces intermitentemente. Después de la fase de inicialización, el módulo entra en modo de espera. Evitar Interferencias: Intente evitar la exposición directa de la lente del sensor a fuentes de luz, como lámparas, ya que esto podría introducir señales de interferencia y causar activaciones falsas. El entorno también debe evitar el aire en movimiento, ya que el viento puede interferir con el rendimiento del sensor. Mecánica del Sensor: El módulo utiliza un sensor de doble elemento. La ventana del sensor es rectangular, con dos elementos (A y B) ubicados en extremos opuestos del lado largo. Cuando una persona se mueve de izquierda a derecha o de derecha a izquierda a través del sensor, el espectro infrarrojo llega a los dos elementos en diferentes momentos y distancias, creando una señal diferencial. Cuanto mayor sea la diferencia, más sensible se vuelve el sensor. Sin embargo, si una persona se acerca al sensor directamente (de frente hacia atrás) o se mueve hacia arriba o hacia abajo a través de su campo de visión, no hay cambio en la distancia del espectro infrarrojo entre los dos elementos, lo que resulta en una detección pobre o nula. Consejos de Instalación: Para asegurar un rendimiento óptimo, la dirección de los dos elementos del sensor debe ser lo más paralela posible a la dirección principal del movimiento humano. Esto asegura que el sensor detecte a la persona a medida que pasa a través de ambos elementos en secuencia. (Nota: Para aumentar el ángulo de detección, este módulo utiliza una lente circular, permitiendo la detección desde los cuatro lados. Sin embargo, los lados izquierdo y derecho del sensor siguen siendo más sensibles que la parte superior e inferior. Por lo tanto, aún se recomienda seguir las pautas de instalación anteriores para obtener los mejores resultados.)

Características destacadas

• El voltaje de trabajo de este módulo es DC4.5-20V; tiene detección automática completa. Cuando alguien entra en su rango de detección, ingresa un nivel alto; cuando alguien sale del rango de detección, automáticamente retrasa el nivel alto y emite un nivel bajo.
• El ámbito de aplicación de este módulo: iluminación automática de varios lugares de actividad; operación automática de varios electrodomésticos de detección; y sistemas de alarma y sistemas antirrobo en áreas sensibles de empresas, hoteles, centros comerciales y almacenes, etc.
• El módulo tiene una posición reservada para configurar el control fotosensible (el control fotosensible es una función opcional, y los fotorresistores no están instalados en la fábrica. Si es necesario, compre fotorresistores por separado e instálelos usted mismo)
• El módulo tiene dos modos de activación: L es no repetible, H es repetible; selección de jumper, el predeterminado es H
• El módulo tiene un tiempo de retraso de detección: 0.5-200S (ajustable) se puede hacer en el rango de cero segundos a decenas de minutos; tiempo de bloqueo de detección: 2.5S (predeterminado) se puede hacer en el rango de cero segundos a decenas de segundos

Especificaciones técnicas

• Marca: Azuocn
• Fabricante: Azuocn
• Fuente de energía: Eléctrico con cable
• Rango máximo: 7 Metros
• Tipo de montaje: Montaje en pared
• País de origen: China
• Número de modelo del artículo: ZY-134
• Baterías requeridas: No
• Componentes incluidos: módulo
• Peso: 0.2 kg
• Dimensiones: Ancho: 0.51 cm, Alto: 0.51 cm, Profundidad: 0.51 cm
