12 Módulos Sensor de Movimiento Radar Microondas RCWL-0516

$ 154.199 3 cuotas de $ 51.400 sin interés

$ 138.779 por transferencia

Envío gratis

Stock disponible

1 personas viendo en este momento

Compra internacional

Entrega en 7 días hábiles.

Cantidad

Producto con garantía

del fabricante.

Descripción

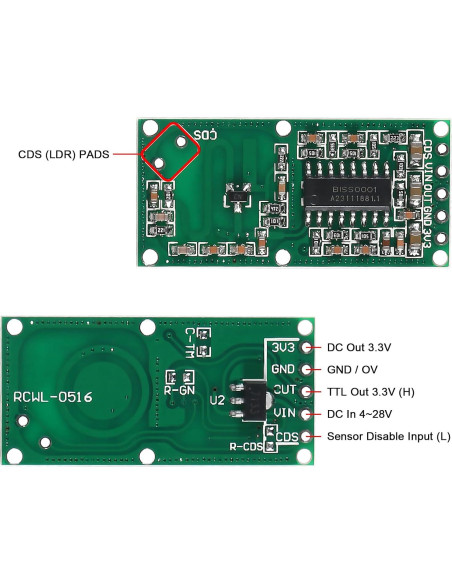

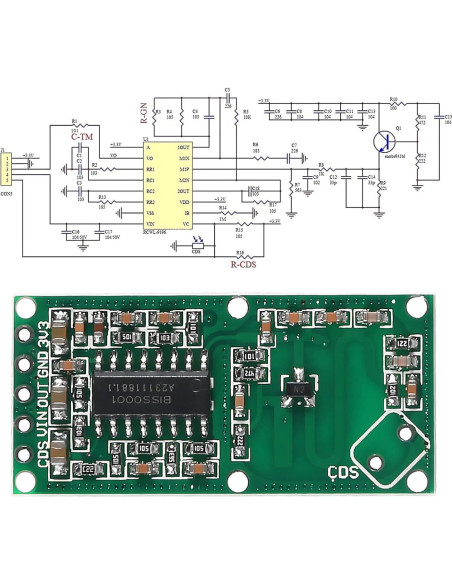

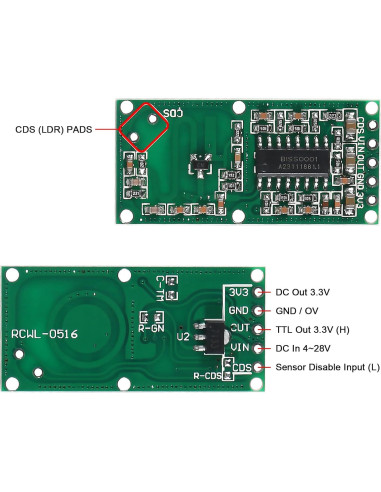

Especificación: Voltaje de operación: 4-28V Voltaje de salida: 3.2-3.4V Corriente de operación: 2.8mA (Típico); 3mA (Máx) Distancia de detección: 5-7M Potencia de transmisión: 20mW (Típico); 30mW (Máx) Capacidad de conducción de voltaje de salida: 100mA Forma de activación: Activación repetida Nivel de control de salida: 0V~3.3V Temperatura de operación: -20~80C Temperatura de almacenamiento: -40~100C Introducción a la parte de ajuste: C-TM: Ajustar el tiempo de activación repetida, el tiempo de activación predeterminado es de 2s; aumentar la capacidad del condensador hará que el tiempo de activación repetida sea más largo; y el tiempo de activación real puede operar como se indica a continuación: Colocar un condensador en C-TM, probar 9196 frecuencia de 3 pines F, tiempo de activación repetida T=(1/f)*32768 R-GN: Ajuste de distancia de detección; conectar con una resistencia y la distancia de detección se acortará; si no se conecta, la distancia de detección es de 7m; si se conecta con una resistencia de 1M ohm, la distancia de detección es de 5m R-CDS: VCC interno conectado en paralelo con una resistencia de 1M ohm interno al pin CDS (que es el pin 196 de 9 pines) por R-CDS, CDS se conecta con un fotorresistor, se puede desactivar la función de detección por la noche Definición de pines: 3V3: salida de energía 3V3 GND: Tierra OUT: salida de control VIN: voltaje de entrada, 4-28V CDS: habilitar el chip de control, por debajo de 0.7V, OUT saldrá bajo todo el tiempo Atención: 1. No debe haber obstrucciones frente a la superficie de detección. 2. Espacio entre la superficie de detección frontal y trasera debe ser mayor a 1cm. 3. La superficie de soporte del módulo debe instalarse de manera plana. 4. Efectivo en un área de detección determinada. 5. El lado de componentes del módulo es la cara de detección positiva, el opuesto es la superficie de detección negativa. La superficie de detección negativa tiene menor efectividad. 6. El módulo de microondas no puede aplicarse a gran escala en la misma área, de lo contrario, habrá interferencia mutua, y la distancia entre módulos individuales debe ser mayor a 1M. Contenido del paquete: 12* Módulo de Sensor de Radar de Microondas RCWL-0516

Características destacadas

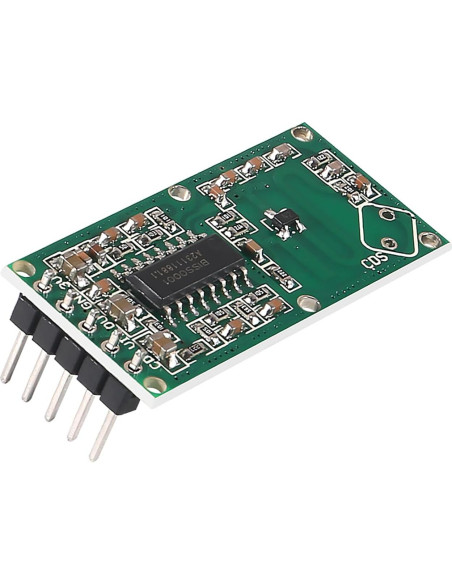

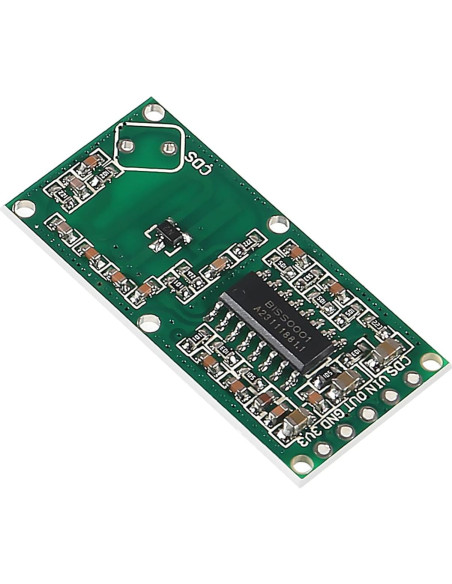

RCWL-0516 módulo de sensor de movimiento por radar de microondas sensor humano.
Sensor de Radar de Microondas RCWL-0516: Voltaje de operación: 4.0-28.0V; Fuente de alimentación de salida: 3.3V; Distancia de detección: 5-7M.
Chip de control de procesamiento de señal de transmisión: RCWL-9196, equipado con tecnología de radar Doppler diseñada especialmente para detectar el movimiento de objetos.
El módulo de sensor de radar RCWL-0516 tiene características de alta sensibilidad, alta distancia de inducción, alta fiabilidad, gran ángulo de inducción, amplio rango de voltaje de alimentación, etc. se utiliza ampliamente en varios tipos de iluminación y alarmas de inducción humana.

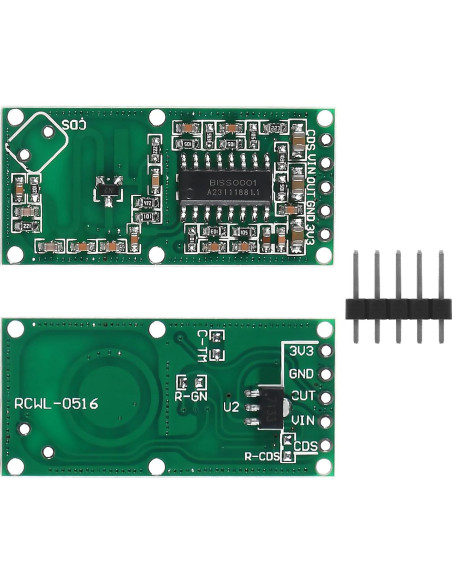

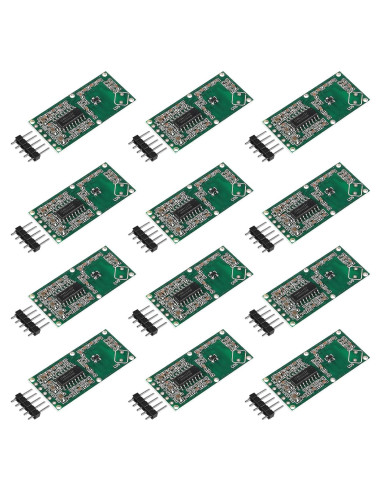

Contenido del paquete: 12pcs módulo de sensor de radar de microondas rcwl-0516 con cabezal de pines.
