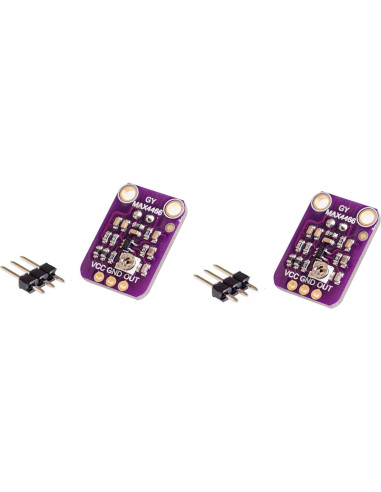

Amplificador de Micrófono Electret NOYITO MAX4466 - Ganancia Ajustable (Paquete de 2)

Descripción: En la parte posterior, incluimos un pequeño potenciómetro para ajustar la ganancia. La salida es de riel a riel, por lo que si el sonido se vuelve fuerte, la salida puede llegar hasta 5Vpp! Puedes establecer la ganancia de 25x a 125x. Eso equivale a aproximadamente 200mVpp (para un volumen de habla normal a aproximadamente 15 cm de distancia), lo cual es bueno para conectar a algo que espera una entrada de 'nivel de línea' sin recortes, o hasta aproximadamente 1Vpp, ideal para leer desde un ADC de microcontrolador. Usando la introducción: Conecta GND a tierra, VCC a 2.4-5VDC. La forma de onda de audio saldrá del pin OUT. La salida tendrá un sesgo de CC de VCC/2, por lo que cuando esté perfectamente silenciosa, el voltaje será un VCC/2 voltios constante (está acoplado en CC). Si el equipo de audio que estás usando requiere audio acoplado en CA, coloca un capacitor de 100uF entre el pin de salida y la entrada de tu dispositivo. Si te estás conectando a un amplificador de audio que tiene entradas diferenciales o incluye capacitores de desacoplamiento, el capacitor de 100uF no es necesario. El pin de salida no está diseñado para alimentar altavoces o cualquier cosa excepto los auriculares intrauditivos más pequeños; necesitarás un amplificador de audio (como un amplificador estéreo de 3.7W) si deseas conectar el amplificador directamente a altavoces. Si te estás conectando a un pin de microcontrolador, no necesitas un amplificador o capacitor de desacoplamiento; conecta el pin OUT directamente al pin ADC del microcontrolador. Para proyectos reactivos al audio, sugerimos usar una biblioteca de controladores FFT que pueda tomar la entrada de audio y 'traducirla' en frecuencias. Paquete incluido: 2 piezas NOYITO MAX4466 Amplificador de Micrófono Electret

Características destacadas

• Agrega un oído a tu proyecto con este amplificador de micrófono electret bien diseñado. Esta placa completamente ensamblada y probada viene con un micrófono electret de 20-20KHz soldado.
• Para la amplificación, usamos el MAX4466, un amplificador operacional diseñado específicamente para esta delicada tarea! El amplificador tiene una excelente rechazo de ruido de la fuente de alimentación, por lo que suena realmente bien y no es tan ruidoso o chirriante como otros amplificadores de micrófono que hemos probado!
• Este breakout es mejor utilizado para proyectos como cambiadores de voz, grabación/sampling de audio y proyectos reactivos al audio que utilizan FFT.
• En la parte posterior, incluimos un pequeño potenciómetro para ajustar la ganancia. Puedes establecer la ganancia de 25x a 125x. Eso equivale a aproximadamente 200mVpp (para un volumen de habla normal a aproximadamente 15 cm de distancia), lo cual es bueno para conectar a algo que espera una entrada de 'nivel de línea' sin recortes, o hasta aproximadamente 1Vpp, ideal para leer desde un ADC de microcontrolador. La salida es de riel a riel, por lo que si el sonido se vuelve fuerte, la salida puede llegar hasta 5Vpp!
• Conecta GND a tierra, VCC a 2.4-5VDC. Para el mejor rendimiento, usa la fuente de alimentación más 'silenciosa' disponible (en un Arduino, esta sería la fuente de 3.3V). La forma de onda de audio saldrá del pin OUT. La salida tendrá un sesgo de CC de VCC/2, por lo que cuando esté perfectamente silenciosa, el voltaje será un VCC/2 voltios constante (está acoplado en CC).

Especificaciones técnicas

• Marca: NOYITO
• Color: Púrpura
• Serie: Amplificador de Micrófono Electret MAX4466
• Fabricante: NOYITO
• País de origen: EE.UU.
• Plataforma de hardware: Arduino
• Número de modelo del artículo: NOMAX4466
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 1.49 cm, Alto: 1.08 cm, Profundidad: 0.51 cm
