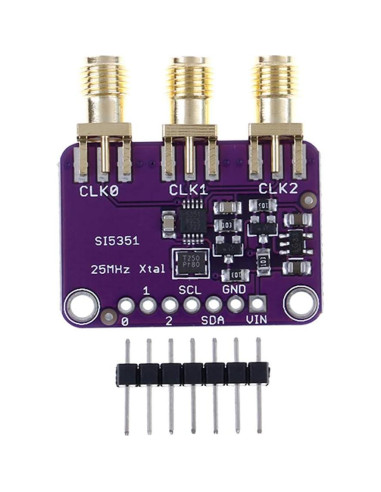

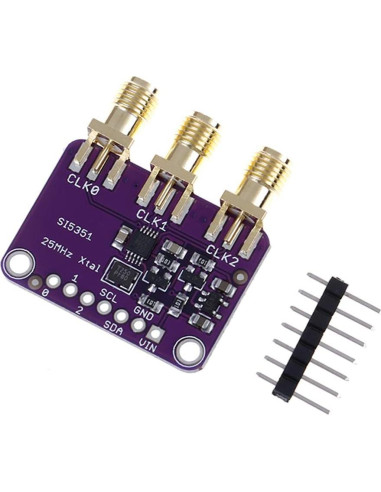

Este chip tiene un cristal de referencia de 25MHz de precisión y PLL internos y divisores, por lo que puede generar casi cualquier frecuencia, desde <8KHz hasta más de 150 MHz. El generador de reloj Si5351A es un generador de reloj controlado por I2C. Utiliza el reloj de precisión a bordo para impulsar múltiples PLL y divisores de reloj utilizando instrucciones I2C. Al configurar el PLL y los divisores, puede crear frecuencias precisas y arbitrarias. Hay tres salidas independientes, y cada una puede tener una frecuencia diferente. Las salidas son 3Vpp, ya sea a través de un conector amigable con la placa de pruebas o, para trabajos de RF, un conector SMA opcional. Colocamos este práctico chip en su propia placa de desglose PCB, con un regulador LDO de 3.3V para que pueda ser alimentado de 3-5VDC. También colocamos circuitos de cambio de nivel en las líneas I2C para que pueda usar este chip de manera segura con lógica de 3V o 5V. Lo mejor de todo es que incluso tenemos un gran tutorial y biblioteca para que comience. Nuestro código está diseñado para su uso con el microcontrolador Arduino y el IDE, pero se puede portar fácilmente a su plataforma favorita con soporte I2C. Paquete incluido: 1 x Placa de Desglose de Generador de Reloj SSi5351A I2C

Características destacadas

• Este chip tiene un cristal de referencia de 25MHz de precisión y PLL internos y divisores.
• Puede generar casi cualquier frecuencia, desde <8KHz hasta más de 150 MHz.
• El Si5351 es un generador de reloj configurable por I2C que es ideal para reemplazar cristales, osciladores de cristal, VCXOs, bucles de fase (PLLs) y buffers de distribución en aplicaciones sensibles al costo.
• Utiliza el reloj de precisión a bordo para impulsar múltiples PLL y divisores de reloj utilizando instrucciones I2C.
• Las salidas son 3Vpp, ya sea a través de un conector amigable con la placa de pruebas o, para trabajos de RF, un conector SMA opcional.

Especificaciones técnicas

• Fabricante: HiLetgo
• Número de modelo del artículo: 3-01-1550
• Peso: 0.2 kg
• Dimensiones: Ancho: 5.79 cm, Alto: 7 cm, Profundidad: 0.51 cm
