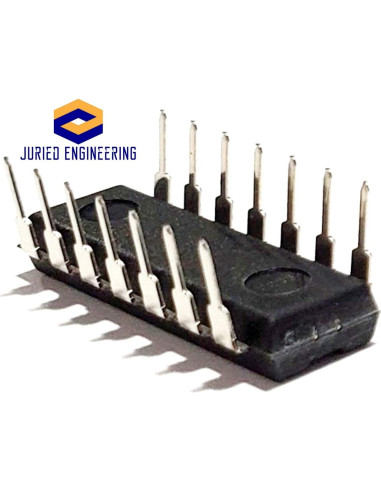

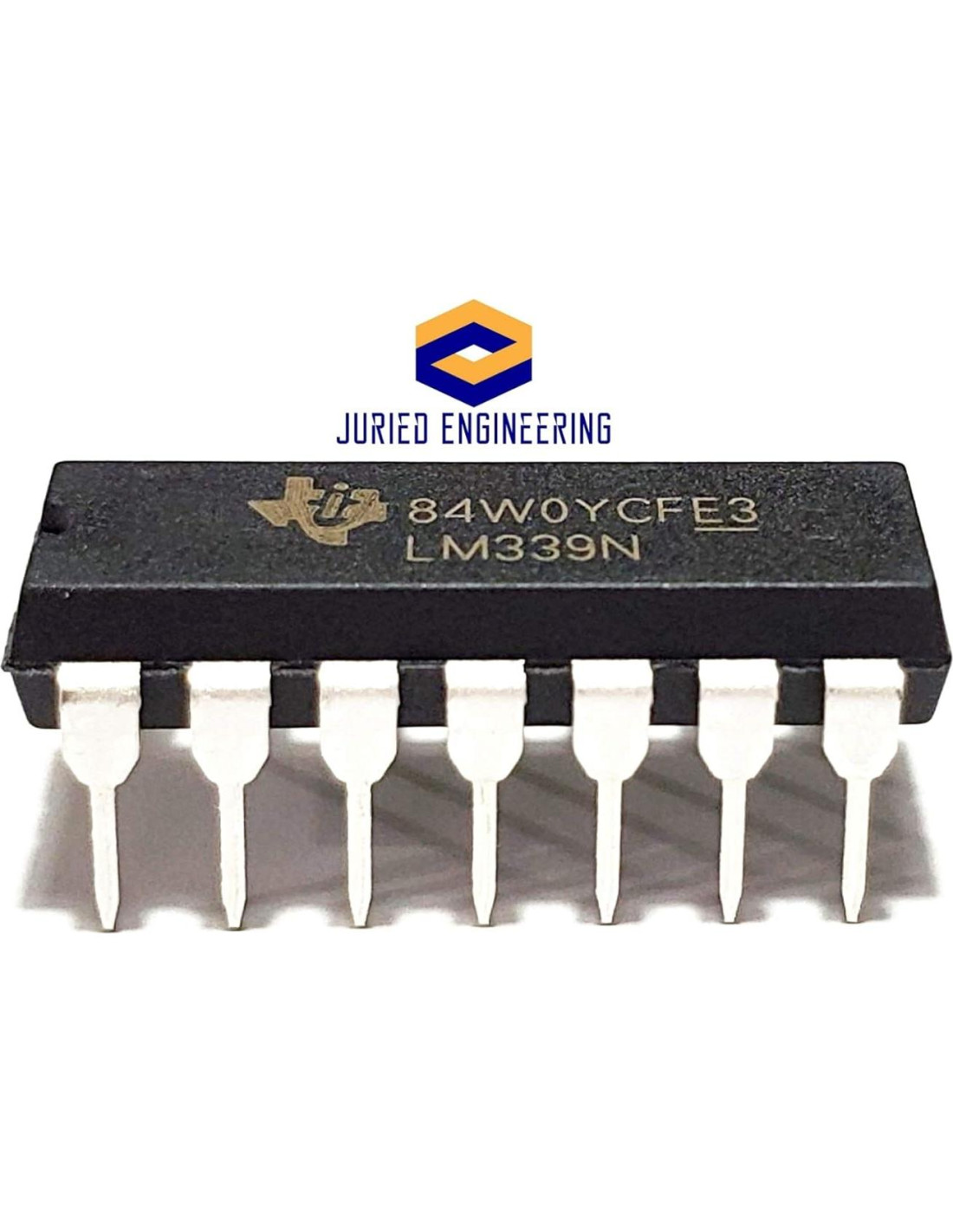

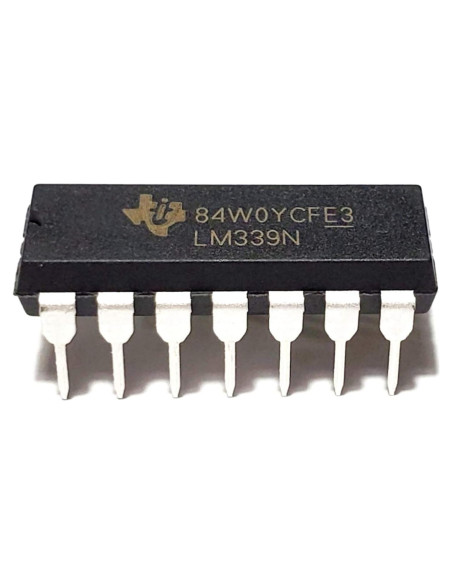

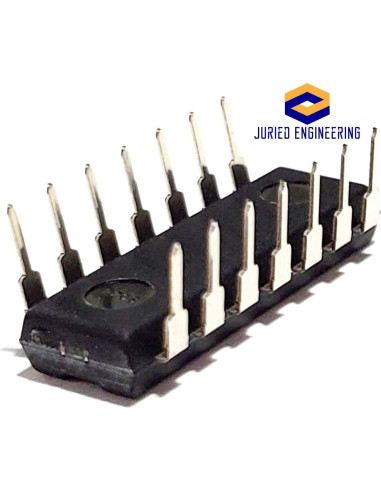

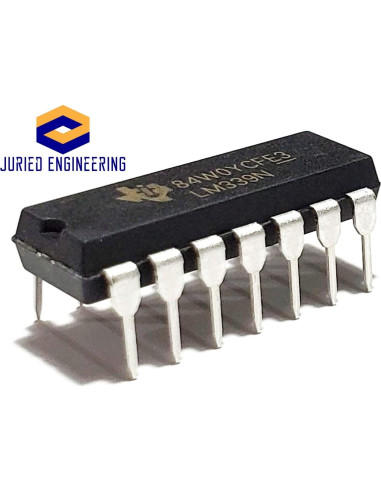

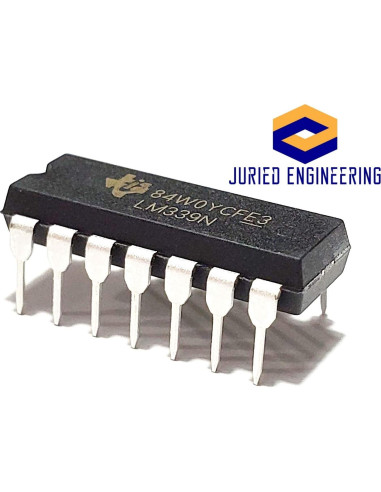

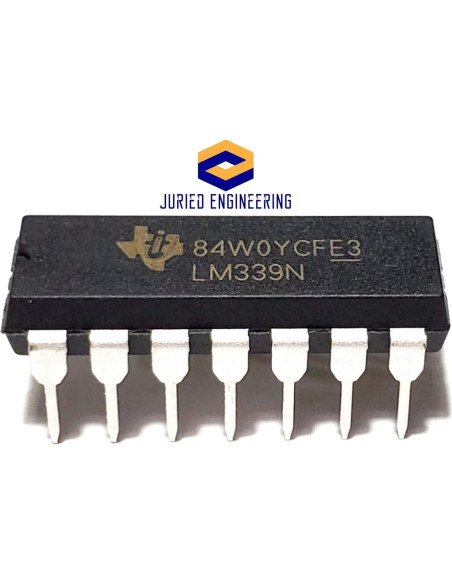

Los dispositivos LM339 consisten en cuatro comparadores de voltaje independientes que están diseñados para operar desde una sola fuente de alimentación en un amplio rango de voltajes. La operación desde fuentes duales también es posible, siempre que la diferencia entre las dos fuentes sea de 2 V a 36 V, y VCC sea al menos 1.5 V más positivo que el voltaje de modo común de entrada. El consumo de corriente es independiente del voltaje de alimentación. Las salidas se pueden conectar a otras salidas de colector abierto para lograr relaciones AND cableadas. El LM339N puede operar hasta un máximo absoluto de 36 V en el pin de alimentación. Este dispositivo estándar ha demostrado ser ubicuo y versátil en una amplia gama de aplicaciones. Esto se debe a un rango de voltajes de alimentación muy amplio (2 V hasta 32 V), bajo Iq y rápida respuesta del dispositivo. La salida de colector abierto permite al usuario configurar el voltaje de lógica de salida baja (VOL) y permite que el comparador se use en funcionalidad AND. El comparador consiste en un par Darlington PNP de entrada, lo que permite que el dispositivo opere con una ganancia muy alta y rápida respuesta con un mínimo de corriente de polarización de entrada. El par Darlington de entrada crea un límite en la capacidad de voltaje de modo común de entrada, permitiendo que el comparador funcione con precisión desde tierra hasta (VCC - 1.5 V) de entrada diferencial. Permitir (VCC - 2 V) a temperatura fría. La salida consiste en un transistor NPN de colector abierto (pulldown o lado bajo). El NPN de salida absorbe corriente cuando el voltaje de entrada negativo es mayor que el voltaje de entrada positivo y el voltaje de offset. El VOL es resistivo y se escala con la corriente de salida.

Características destacadas

• Cuatro comparadores de voltaje independientes que están diseñados para operar desde una sola fuente de alimentación en un amplio rango de voltajes
• Amplios Rangos de Suministro Suministro Único: 2 V a 36 V, Suministros Dual: +/-1 V a +/-18 V, Rango de Voltaje de Entrada Diferencial Igual al Voltaje de Suministro Máximo Calificado: +/-36 V, Bajo Corriente de Offset de Entrada: 3 nA (Típico)
• Bajo Consumo de Corriente de Suministro Independiente del Voltaje de Suministro: 0.8 mA (Típico), Bajo Voltaje de Saturación de Salida, Rango de Voltaje de Entrada de Modo Común Incluye Tierra
• Baja Corriente de Polarización de Entrada: 25 nA (Típico), Bajo Voltaje de Offset de Entrada: 2 mV (Típico), Bajo Voltaje de Saturación de Salida
• Ejemplos de Aplicaciones: Industrial, Automotriz: Infotainment y Clústeres, Módulos de Control de Carrocería, Supervisión de Potencia, Osciladores, Detectores de Picos, Lógica, Traducción de Voltaje

Especificaciones técnicas

• Fabricante: Juried Engineering
• Número de modelo del artículo: LM339N
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.63 cm, Alto: 10.63 cm, Profundidad: 10.63 cm
