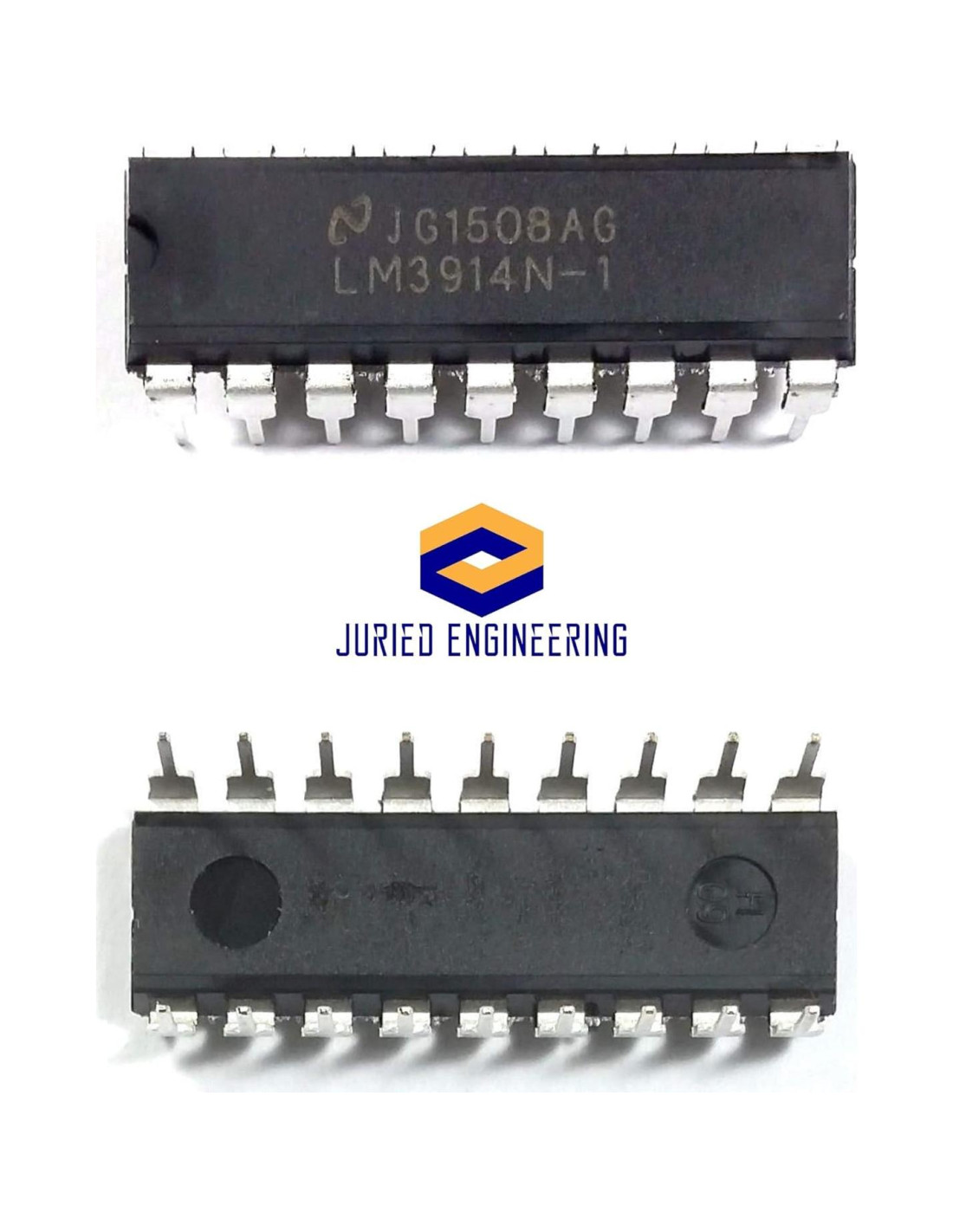

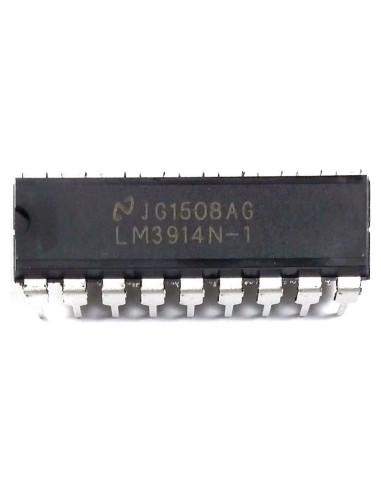

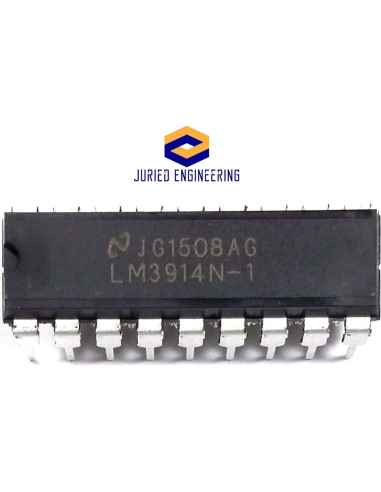

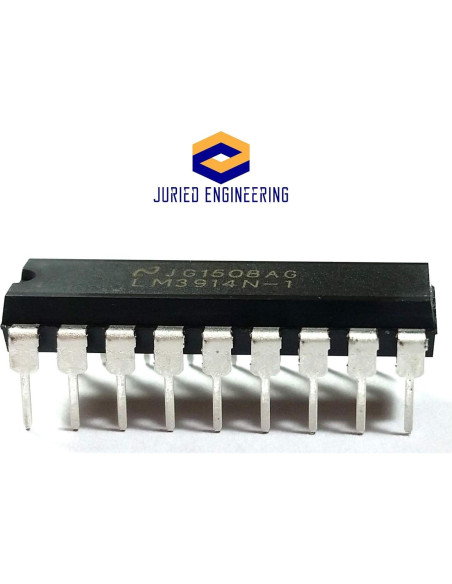

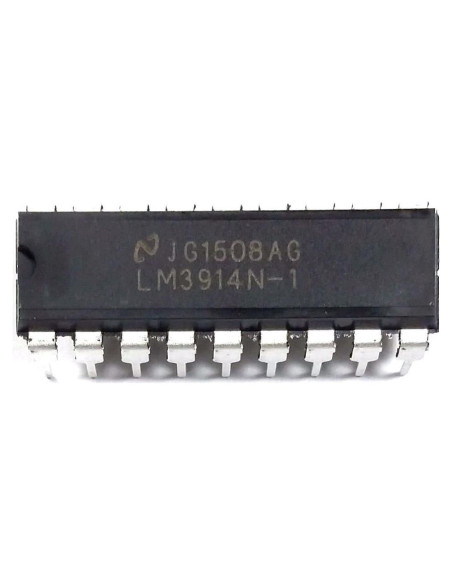

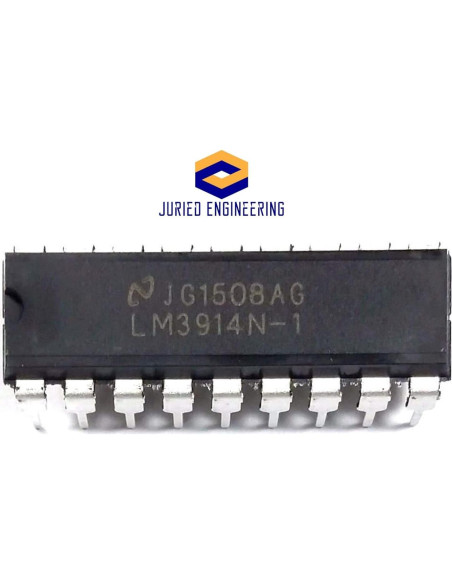

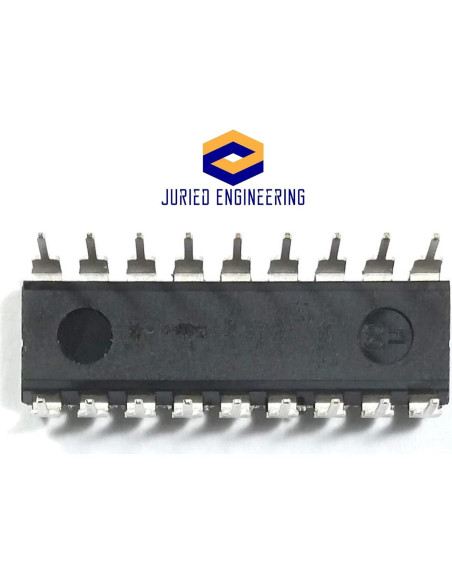

El LM3914N-1 de National Semiconductor es un circuito integrado monolítico que detecta niveles de voltaje analógico y controla 10 LEDs, proporcionando una pantalla analógica lineal. Un solo pin cambia la pantalla de un punto en movimiento a un gráfico de barras. La corriente que alimenta los LEDs es regulada y programable, eliminando la necesidad de resistencias. Esta característica permite el funcionamiento de todo el sistema con menos de 3V. El circuito contiene su propia referencia ajustable y un divisor de voltaje preciso de 10 pasos. El buffer de entrada de bajo sesgo acepta señales hasta tierra, o V-, y no necesita protección contra entradas de 35V por encima o por debajo de tierra. El buffer controla 10 comparadores individuales referenciados al divisor de precisión. La no linealidad de indicación puede mantenerse típicamente en %, incluso a través de un amplio rango de temperatura. Se diseñó versatilidad en el LM3914 para que las funciones de controlador, alarma visual y escala expandida se puedan agregar fácilmente al sistema de visualización. El circuito puede controlar LEDs de muchos colores, o lámparas incandescentes de bajo consumo. Muchos LM3914 se pueden "encadenar" para formar pantallas de 20 a más de 100 segmentos. Ambos extremos del divisor de voltaje están disponibles externamente para que 2 controladores puedan convertirse en un medidor de centro cero. El LM3914 es muy fácil de aplicar como un circuito de medidor analógico. Un medidor de escala completa de 1.2V requiere solo 1 resistencia y una única fuente de 3V a 15V además de los 10 LEDs de visualización. Si la 1 resistencia es un potenciómetro, se convierte en el control de brillo del LED. Cuando está en modo de punto, hay una pequeña cantidad de superposición o "desvanecimiento" (aproximadamente 1 mV) entre segmentos. Esto asegura que en ningún momento todos los LEDs estén "APAGADOS", evitando así cualquier visualización ambigua. Son posibles varias visualizaciones novedosas. Gran parte de la flexibilidad de la visualización proviene del hecho de que todas las salidas son corrientes individuales reguladas en CC. Se pueden lograr varios efectos modulando estas corrientes. Las salidas individuales pueden controlar un transistor así como un LED al mismo tiempo, por lo que se pueden realizar funciones de controlador, incluyendo el control de "etapas". El LM3914 también puede actuar como un programador o secuenciador. El LM3914 de National Semiconductor está calificado para operar de 0C a +70C. El LM3914N-1 está disponible en un paquete PDIP de 18 pines (NFK). Controla LEDs, LCDs o Pantallas de Fluorescencia al Vacío. Modo de Pantalla de Barras o Puntos Seleccionable Externamente por el Usuario. La Entrada Soporta +/-35V sin Daño o Salidas Falsas. Expandible a Pantallas de 100 Pasos. Referencia de Voltaje Interna de 1.2V a 12V. Las Salidas pueden Interfazarse con Lógica TTL o CMOS. Funciona con una Sola Fuente de Menos de 3V. Las Entradas Operan Hasta Tierra. Las Salidas del Controlador de LED son Corrientes Reguladas, Colectores Abiertos. Corriente de Salida Programable de 2 mA a 30 mA. Sin Conmutación Multiplexada o Interacción Entre Salidas. El Divisor Interno de 10 pasos es Flotante y puede ser Referenciado a un Amplio Rango de Voltajes.
Características destacadas
- El LM3914 es un circuito integrado monolítico que detecta niveles de voltaje analógico y controla 10 LEDs, proporcionando una pantalla analógica lineal.
- Modo de Pantalla de Barras o Puntos Seleccionable Externamente por el Usuario, Controla LEDs, LCDs o Pantallas de Fluorescencia al Vacío y Amigable con Protoboard
- Expandible a Pantallas de 100 Pasos
- Referencia de Voltaje Interna de 1.2V a 12V
- Funciona con una Sola Fuente de Menos de 3V
Especificaciones técnicas
- Fabricante: National Semiconductor
- Número de modelo del artículo: LM3914N-1/NOPB
- Está descontinuado por el fabricante: No
- Peso: 0.2 kg
- Dimensiones: Ancho: 10.63 cm, Alto: 10.63 cm, Profundidad: 10.63 cm
