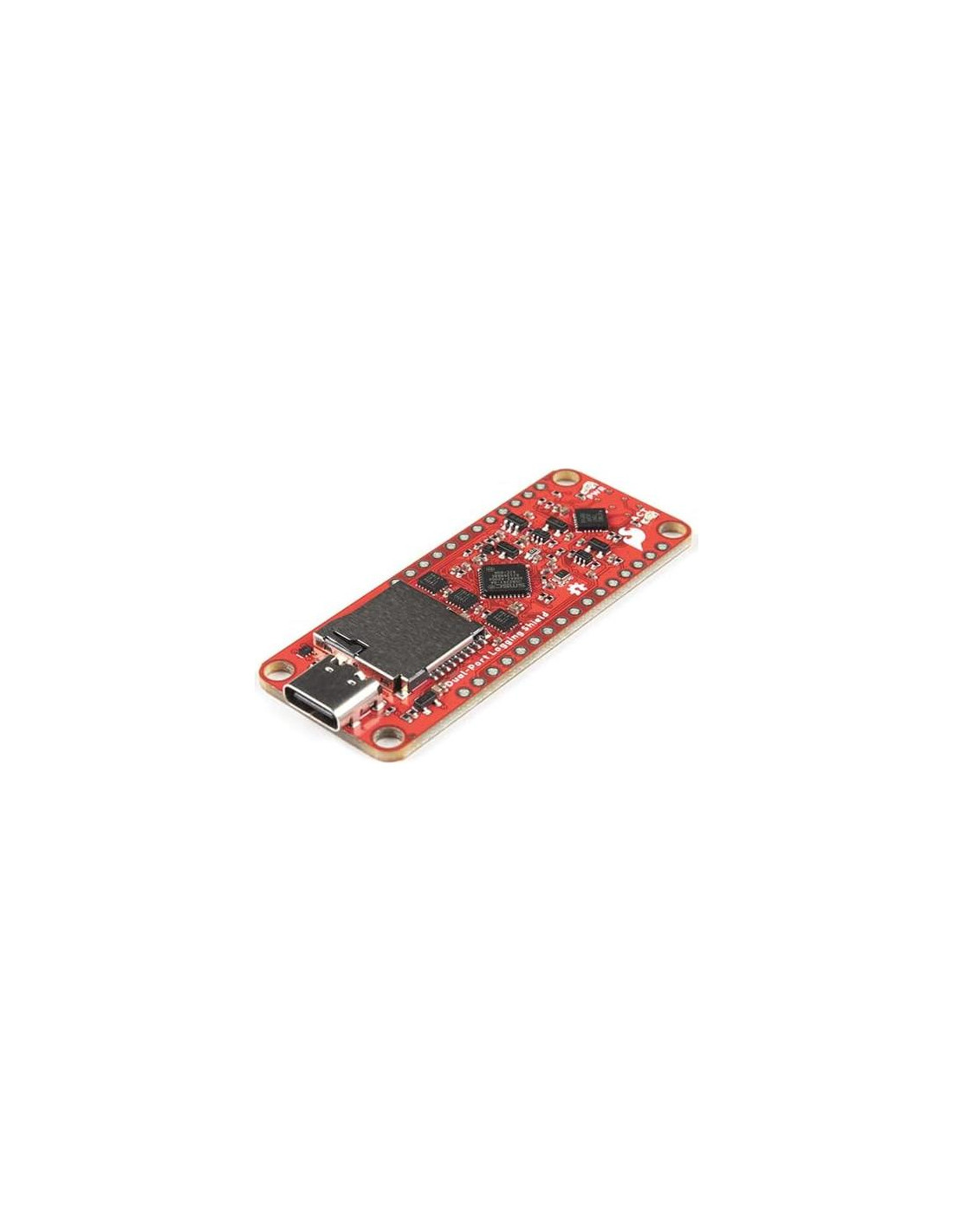

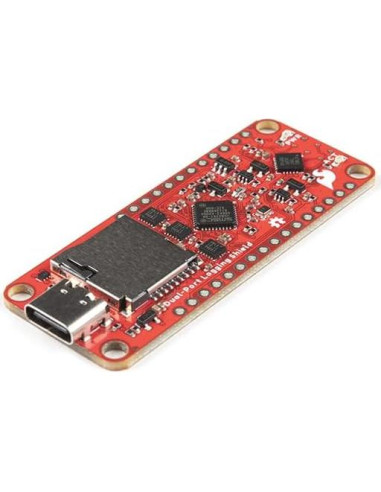

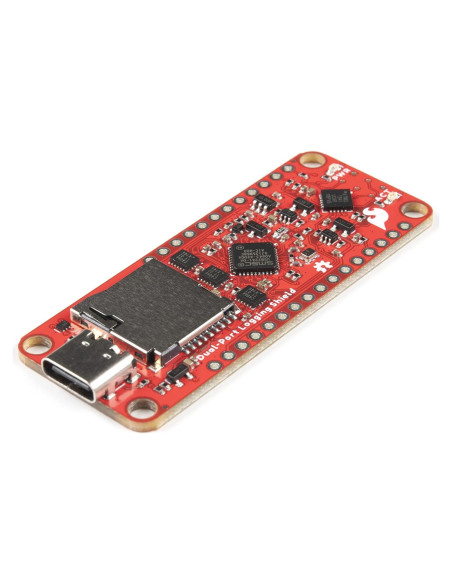

Escudo de Registro Doble Puerto SparkFun Thing Plus - USB2241

El Escudo de Registro de Doble Puerto SparkFun es una placa compatible con Thing Plus/Feather que te permite acceder a tu tarjeta microSD a través de SPI y USB-C. Llevamos varios productos de registro de datos que tienen sockets microSD: OpenLog Artemis y el Qwiic OpenLog, por nombrar solo dos. Son excelentes para registrar datos en una tarjeta microSD, pero cuando se trata de leer los datos registrados rápidamente, generalmente tienes que sacar la tarjeta microSD y conectarla a tu computadora. Pero, ¿qué pasa si estás desarrollando un sistema embebido y no quieres o no puedes expulsar la tarjeta microSD? ¡Entra el Escudo de Registro de Doble Puerto SparkFun Thing Plus! El Escudo de Registro de Doble Puerto SparkFun es una placa compatible con Thing Plus/Feather que te permite acceder a tu tarjeta microSD a través de SPI y USB-C. Está diseñado para montarse en o debajo de una de nuestras placas Thing Plus. Puedes registrar datos y leer datos de tu tarjeta microSD a través de SPI como de costumbre, utilizando tu biblioteca SD favorita de Arduino. Pero también puedes conectarlo a tu computadora a través de USB-C y leer y escribir archivos a hasta 35 MBytes/segundo! La velocidad de escritura depende de la tarjeta, pero, en nuestras pruebas, hemos visto rutinariamente velocidades de escritura alrededor de 20MB/s. El Escudo de Registro de Doble Puerto SparkFun tiene un microcontrolador ATtiny841 que actúa como un árbitro: Si enciendes tu Thing Plus, el ATtiny841 pondrá automáticamente el Escudo de Registro de Doble Puerto en modo SPI, para que tu código de Arduino pueda acceder a la tarjeta microSD como de costumbre. Si alimentas el Escudo desde tu computadora conectándolo a través de USB-C, el ATtiny841 pondrá el Escudo en modo SDIO "unidad flash". Tu computadora podrá leer y escribir datos muy rápidamente. Finalmente, si tienes ambos, tu Thing Plus encendido y tu computadora conectada, entonces puedes alternar entre los dos modos dando al ATtiny841 algunos comandos muy simples a través de I2C. Puedes configurar el ATtiny para que predetermine automáticamente el modo SPI o el modo SDIO "unidad flash" si ambas fuentes de alimentación están encendidas simultáneamente.

Características destacadas

• El Escudo de Registro de Doble Puerto SparkFun es una placa compatible con Thing Plus/Feather que te permite acceder a tu tarjeta microSD a través de SPI y USB-C. Huella compatible con Thing Plus / Feather y pines de desconexión.
• El microcontrolador ATtiny841 actúa como un árbitro y puede poner el escudo en modo SPI o SDIO "unidad flash". El USB2241 proporciona la interfaz USB, soporta FAT32, exFAT y NTFS en tarjetas de hasta 32GB. Las tarjetas mayores de 32GB no son compatibles.
• Controlador de Medios USB2241 Ultra Rápido USB 2.0. Soporta tarjetas de hasta 32GB. Soporta FAT32, exFAT y NTFS. Velocidad de lectura y escritura: hasta 35 MBytes/segundo (dependiendo de la tarjeta). La placa incluye almohadillas de soldadura para un EEPROM I2C 24C04 opcional.
• Socket microSD push-push con un conjunto de comandos I2C simple para cambiar modos y establecer el modo predeterminado. Este producto puede ser alimentado por: Thing Plus / Feather 3.3V, USB-C 5V o ambos!
• Control total de energía, Corriente en reposo (LED de PWR desactivado): 300 A. Detección de voltaje de fuente de alimentación. LED de actividad (para modo SDIO "unidad flash"). LED de alimentación (configurable). Dimensiones de la placa en pulgadas: 2.30 x 0.90

Especificaciones técnicas

• Marca: SparkFun
• Color: Rojo
• Serie: Escudo de Registro de Doble Puerto SparkFun Thing Plus
• Fabricante: SparkFun Electronics
• Marca del procesador: Microchip Technology
• País de origen: EEUU
• Número de procesadores: 1
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.63 cm, Alto: 10.63 cm, Profundidad: 10.63 cm
