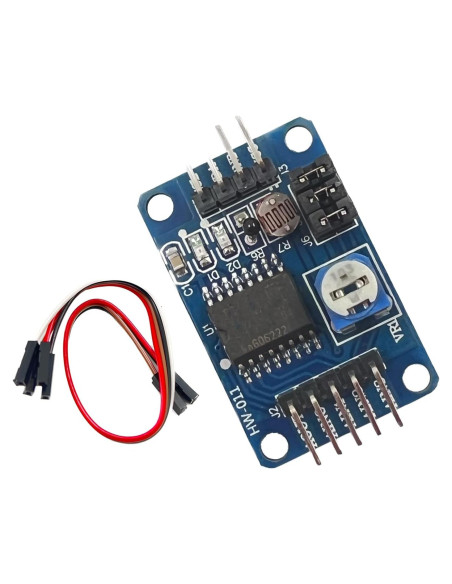

Módulo Convertidor AD/DA DEVMO PCF8591 36x23mm I2C

Descripción de la interfaz del módulo Tres el módulo, respectivamente, fuera de la expansión de conector de 2 pines, respectivamente, como sigue: Izquierda AOUT interfaz de salida DA del chip AINO interfaz de entrada analógica del chip 0 AIN1 interfaz de entrada analógica del chip 1 AIN2 interfaz de entrada analógica del chip 2 AIN3 interfaz de entrada analógica del chip 3 SCL interfaz de reloj IIC a la derecha luego puerto IO de un solo chip SDA interfaz digital IIC conectado al puerto IO del MCU GND módulo a tierra VCC interfaz de alimentación externa 3.3v-5v Cuatro instrucciones del módulo de tapa de cortocircuito rojo El módulo tiene un total de tres tapas de cortocircuito rojo, respectivamente, como sigue: P4 conectado a P4 tapa de cortocircuito, seleccionar el circuito de acceso del termistor P5 conectado a P5 tapa de cortocircuito, seleccionar el circuito de acceso del resistor fotosensible P6 conectado a P6 tapa de cortocircuito, seleccionar circuito de acceso de voltaje ajustable de 0-5V

Características destacadas

• Nombre del producto: Módulo Convertidor AD/DA PCF8591; Voltaje de trabajo: 2.5-6V
• Bajo consumo de corriente en espera, a través del bus I2C entrada/salida en serie.
• Tamaño de PCB: 36 x 23mm (1.4" x 0.92") (L*W); Diámetro del agujero: 3mm (0.1")
• PCF8591 por 3 pines de dirección de hardware. La tasa de muestreo del bus I2C del PCF8591 se decide.
• Contenido del paquete: 1 x Módulo Convertidor AD/DA PCF8591

Especificaciones técnicas

• Marca: DEVMO
• Color: rojo
• Fabricante: DEVMO
• Tipo de montaje: Montaje exterior
• Tipo de interfaz: Coaxial
• Número de pines: 5
• Número de canales: 5
• Voltaje máximo de suministro: 6 Voltios
• Voltaje mínimo de suministro: 2.5 Voltios (DC)
• Peso: 0.2 kg
• Dimensiones: Ancho: 2.3 cm, Alto: 3.6 cm, Profundidad: 0.1 cm
