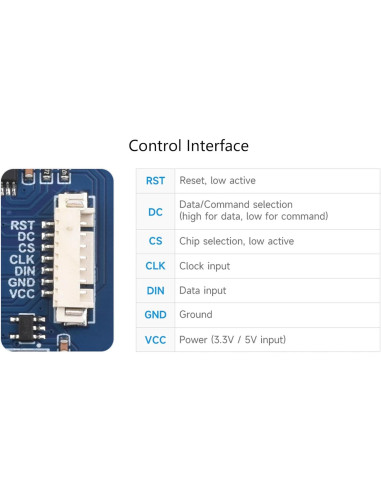

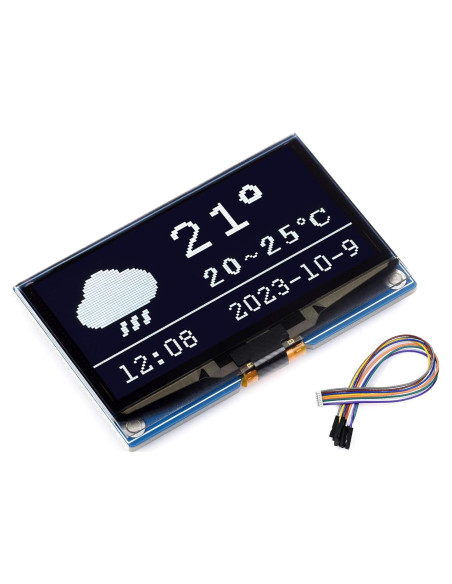

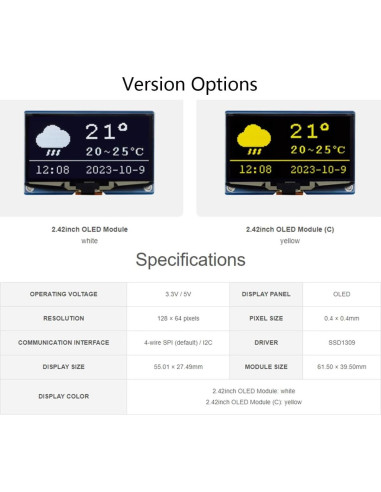

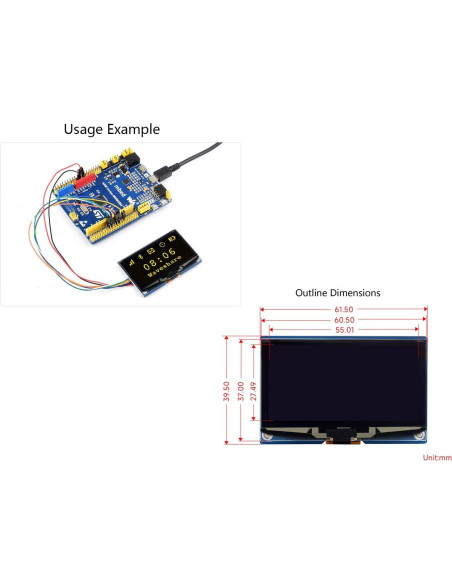

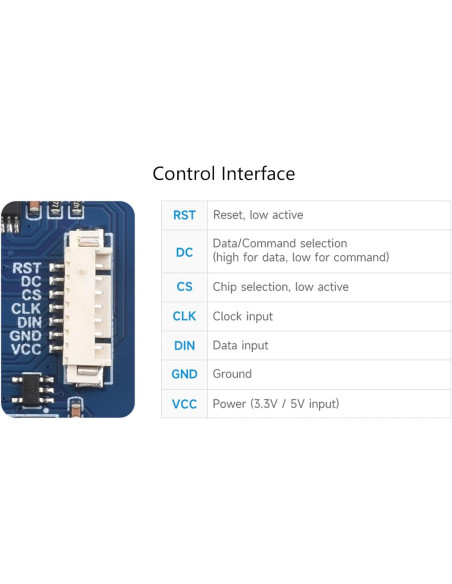

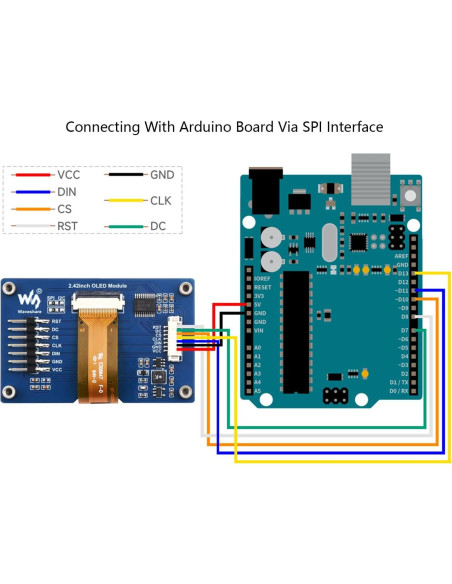

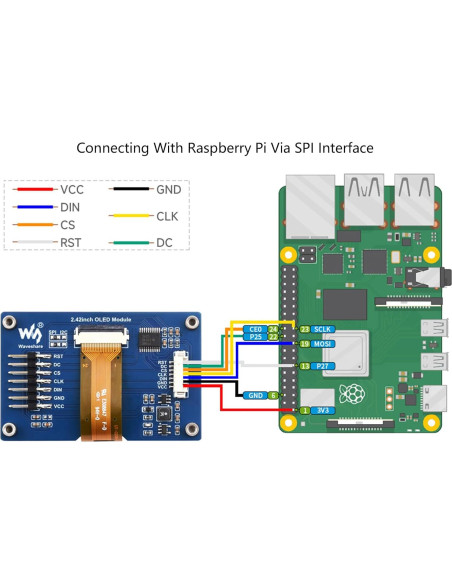

Descripción general Este es un módulo de pantalla OLED de 2.42 pulgadas 128x64 resolución con un chip controlador SSD1309 integrado y soporta comunicación SPI/I2C, color de pantalla blanca. También proporcionamos los códigos de demostración para Raspberry Pi Pico, Arduino, STM32, ESP32 y Jetson Nano. Especificaciones VOLTAJE DE OPERACIÓN: 3.3V/5V INTERFAZ DE COMUNICACIÓN: SPI de 4 hilos (predeterminado)/I2C CHIP CONTROLADOR: SSD1309 RESOLUCIÓN: 128 x 64 píxeles COLOR DE PANTALLA: BLANCO TAMAÑO DE PANTALLA: 55.01 x 27.49 mm TAMAÑO DE PÍXEL: 0.4 x 0.4 mm TAMAÑO DEL MÓDULO: 61.50 x 39.50 mm Configuración de hardware El módulo OLED proporciona dos tipos de interfaces de controlador: interfaces SPI de 4 hilos e I2C respectivamente. Hay dos resistencias de soldadura opcionales en la parte posterior del módulo en la esquina inferior izquierda, a través de la elección de resistencias para seleccionar el modo de comunicación correspondiente. El módulo adopta un modo de comunicación SPI de 4 hilos por defecto, es decir, la resistencia está conectada al SPI por defecto. La configuración de hardware específica es la siguiente: SPI de 4 hilos: es la configuración de demostración de fábrica: dos resistencias de 0R están conectadas a la posición SPI; DIN se conecta al MOSI del host y CLK se conecta al SCLK del host. I2C: Dos resistencias de 0R están conectadas a la posición I2C; DIN se conecta al SDA del host y CLK se conecta al SCL del host. El pin DC se puede usar para cambiar la dirección I2C: Establecer bajo, la dirección I2C es: 0x3C; Establecer alto, la dirección I2C es 0x3D. Nota: La demostración está configurada como modo SPI por defecto, si necesita cambiar el modo, modifique el DEV_Config.h. Consulte la descripción de la demostración - interfaz de hardware subyacente - selección de interfaz para más detalles. Contenido del paquete Módulo OLED de 2.42 pulgadas x1 cable GH1.25 7PIN x1 Recursos de desarrollo en línea / Manual del usuario ://bit.ly/45LKn4c

Características destacadas

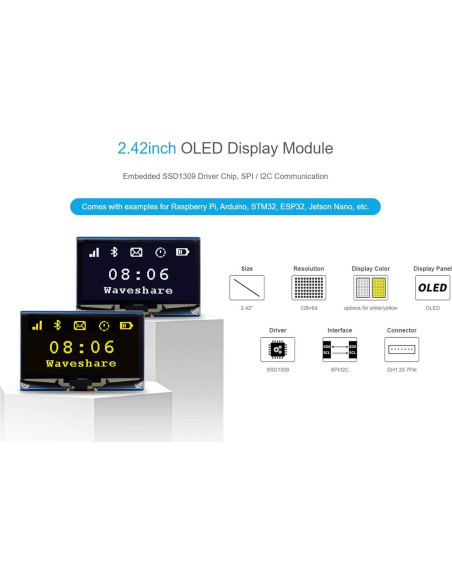

• Módulo de pantalla OLED de 2.42 pulgadas, chip controlador SSD1309 integrado, comunicación SPI/I2C, color de pantalla blanca
• Adopta interfaces SPI de 4 hilos e I2C, mejor compatibilidad, alta velocidad de datos
• Bisel ultra estrecho, tamaño compacto, con traductor de voltaje a bordo
• Voltaje de operación de 3.3V/5V; interfaz de comunicación SPI de 4 hilos (predeterminado)/I2C
• Compatible con Raspberry Pi, Arduino, STM32, ESP32, Jetson Nano, etc. Viene con recursos de desarrollo en línea.

Especificaciones técnicas

• Fabricante: Waveshare
• Peso: 0.2 kg
• Dimensiones: Ancho: 2.54 cm, Alto: 2.74 cm, Profundidad: 3.96 cm
