Controlador de gran dígito SparkFun para pantalla 7 segmentos 16.51 cm

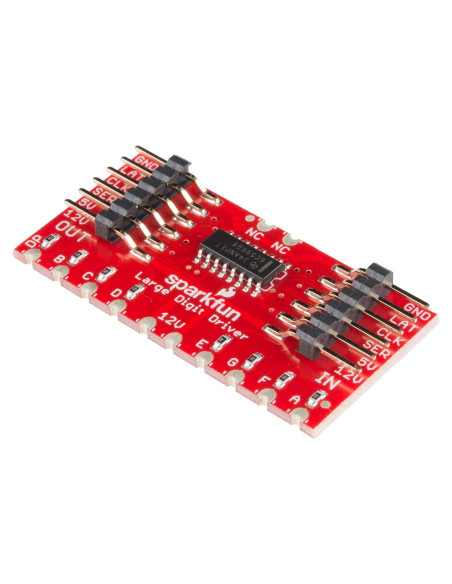

El controlador de gran dígito SparkFun es una mochila de controlador encadenable que se puede soldar directamente en la parte posterior de nuestras pantallas de 7 segmentos de 6.5" (16.51 cm). Las pantallas numéricas grandes son una gran adición a cualquier proyecto donde desees poder ver información a distancia. Los anotadores de puntajes y los cronómetros de vueltas serían una gran aplicación para las pantallas LED de 7 segmentos grandes. El controlador de gran dígito SparkFun se puede adjuntar fácilmente a la parte posterior de la pantalla de 7 segmentos soldando todos los 10 pines de castillo en la parte inferior de la placa, así como los dos pines de castillo adicionales en la parte superior. Ten en cuenta que el controlador de gran dígito requiere tanto 12V para los LED como 5V para el IC TPIC6C596 a bordo. Cada controlador está equipado con seis pines de entrada y seis pines de salida, lo que hace que el controlador sea capaz de ser encadenado. Los pines de entrada/salida se enumeran como GND (Tierra), LAT (Latch), CLK (Reloj), SER (Serial), 5V (Alimentación para el IC del controlador) y 12V (Alimentación para la pantalla de 7 segmentos). El controlador de gran dígito tiene 8 resistencias de 15 Ohm en línea para limitar la corriente a través de cada segmento en la pantalla de 6" (15.24 cm) a 20mA (según lo dictado por la hoja de datos de la pantalla). Necesitarás aproximadamente 160mA de corriente a 12V para cada dígito en tu pantalla.

Características destacadas

• El controlador de gran dígito SparkFun es una mochila de controlador encadenable que se puede soldar directamente en la parte posterior de nuestras pantallas de 7 segmentos de 6.5" (16.51 cm).
• Las pantallas numéricas grandes son una gran adición a cualquier proyecto donde desees poder ver información a distancia. Los anotadores de puntajes y los cronómetros de vueltas serían una gran aplicación para las pantallas LED de 7 segmentos grandes.
• Las características del controlador de gran dígito: Diseñado para adjuntarse directamente a la pantalla de 7 segmentos de 6.5" (16.51 cm). Voltaje de operación del IC: 5V. Soporta hasta 250mA por canal. Encadenable a otro controlador de gran dígito. Agujeros de montaje en castillo.
• El controlador de gran dígito SparkFun se puede adjuntar fácilmente a la parte posterior de la pantalla de 7 segmentos soldando todos los 10 pines de castillo en la parte inferior de la placa, así como los dos pines de castillo adicionales en la parte superior.
• Ten en cuenta que el controlador de gran dígito requiere tanto 12V para los LED como 5V para el IC TPIC6C596 a bordo. Cada controlador está equipado con seis pines de entrada y seis pines de salida, lo que hace que el controlador sea capaz de ser encadenado.

Especificaciones técnicas

• Material: cobre
• Número de parte: WIG-13279
• Fabricante: SparkFun Electronics
• Número de modelo del artículo: WIG-13279
• Baterías incluidas: No
• Baterías requeridas: No
• Componentes incluidos: Agujeros de montaje en castillo
• Cantidad del paquete del artículo: 1
• Descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.63 cm, Alto: 10.63 cm, Profundidad: 10.63 cm
