El Analog Discovery 2 está diseñado para estudiantes en la enseñanza típica de circuitos y electrónica en universidades. Sus características y especificaciones, así como los requisitos adicionales para operar con USB o fuente de alimentación externa, manteniendo el pequeño y portátil factor de forma, la robustez para soportar el uso por parte de estudiantes en muchos entornos y su bajo costo, se basan directamente en los comentarios de numerosos profesores de múltiples universidades. Cumplir con todos estos requisitos resultó difícil; sin embargo, la tarea finalmente creó algunos circuitos nuevos e innovadores. Este documento describe los circuitos del Analog Discovery 2, con la intención de proporcionar una mejor comprensión de las funciones eléctricas, operaciones y una descripción más detallada de las características y limitaciones del hardware. No está destinado a proporcionar suficiente información para permitir la duplicación completa del Analog Discovery 2 o para dar a los usuarios la capacidad de crear configuraciones personalizadas para partes programables en el diseño.

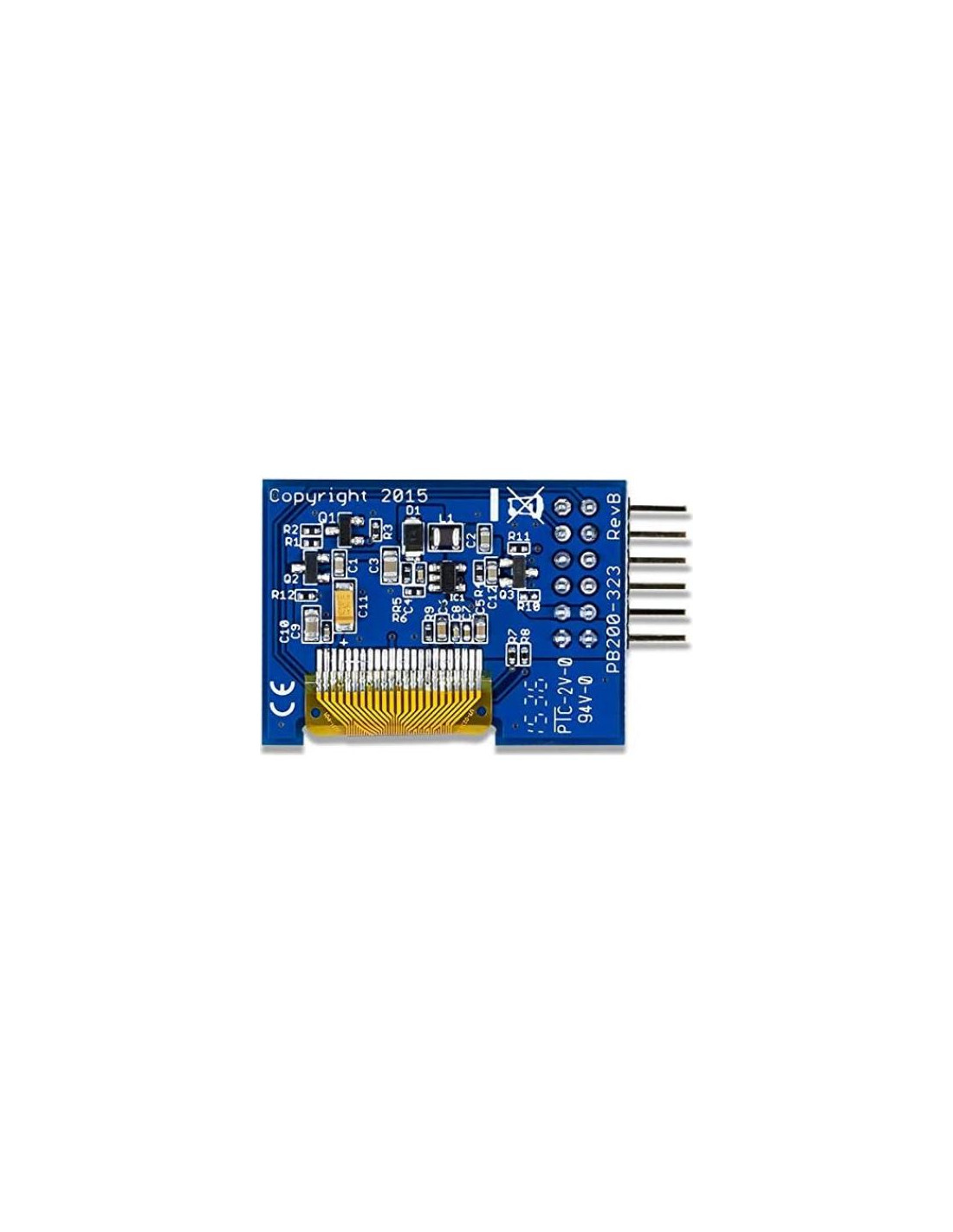

Características destacadas

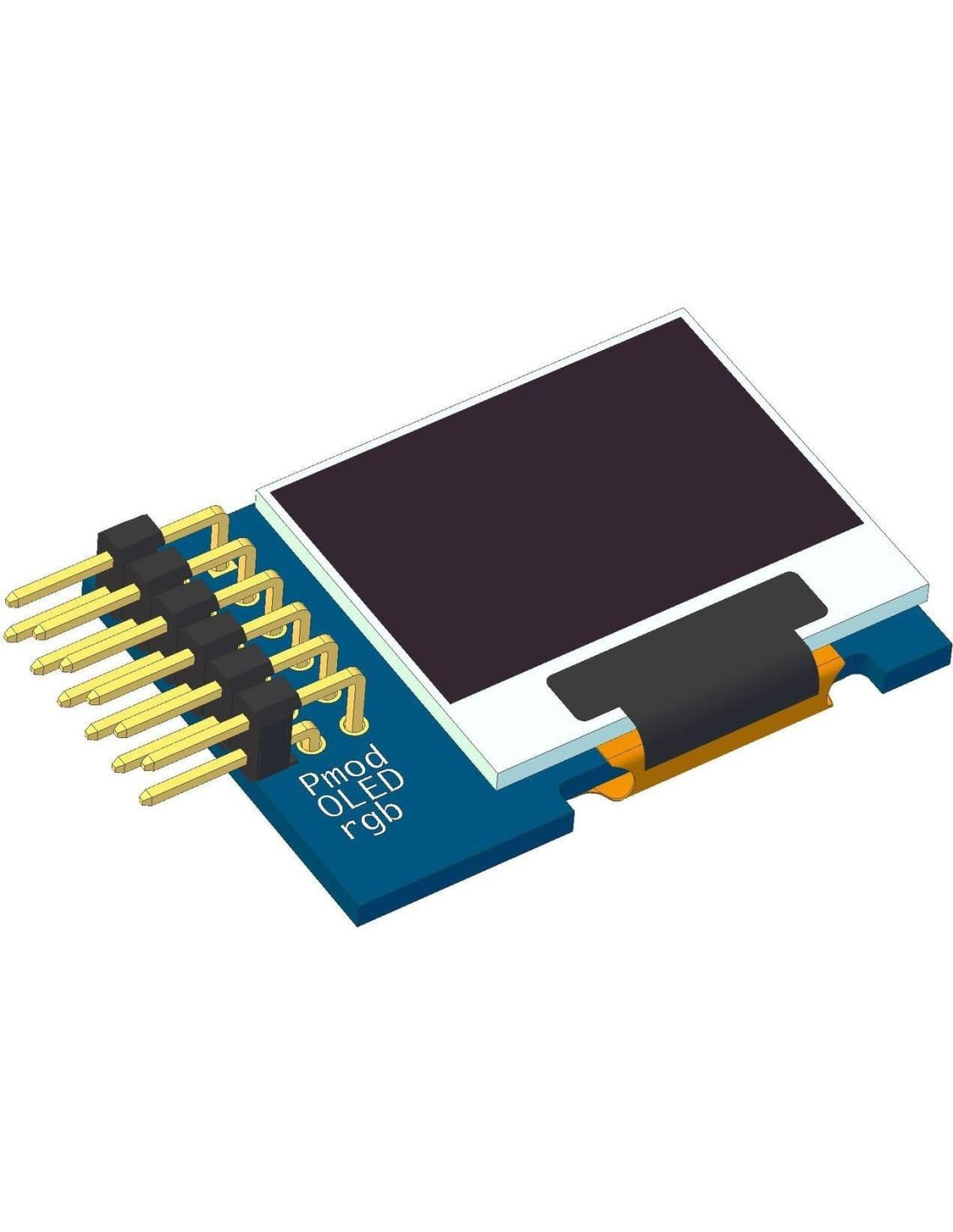

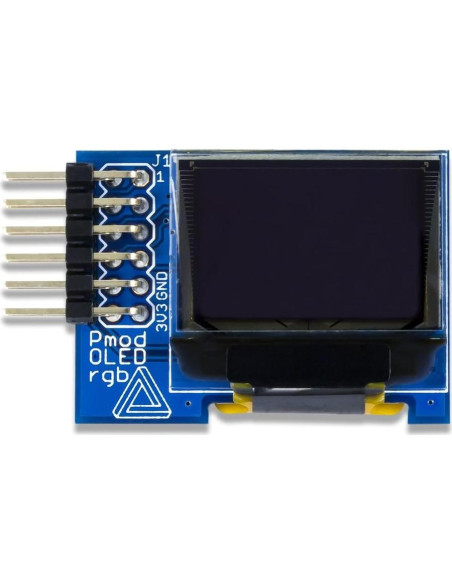

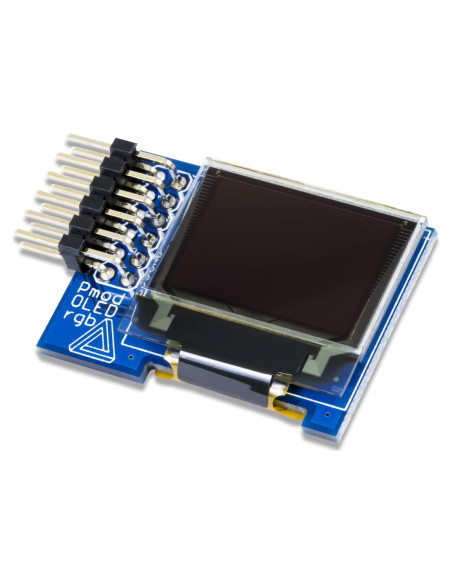

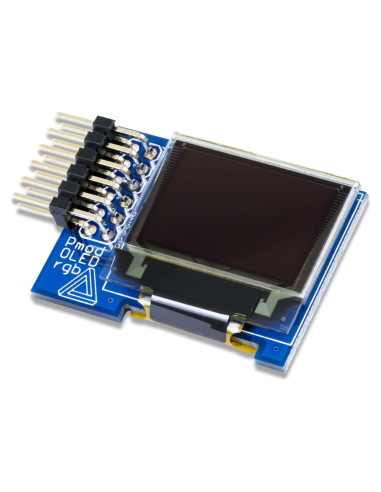

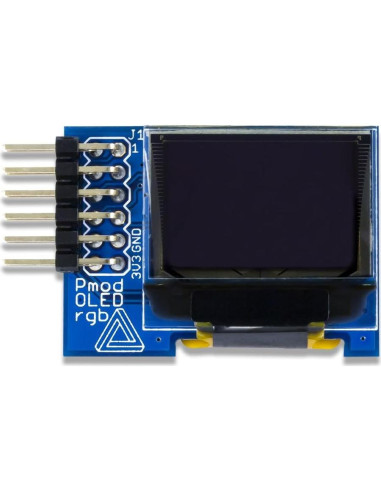

• Pantalla OLED RGB de 96 x 64 píxeles, resolución de color de 16 bits
• Tamaño de pantalla de 0.8 x 0.5 pulgadas (2.03 x 1.27 cm)
• Dos modos de apagado de pantalla de bajo consumo

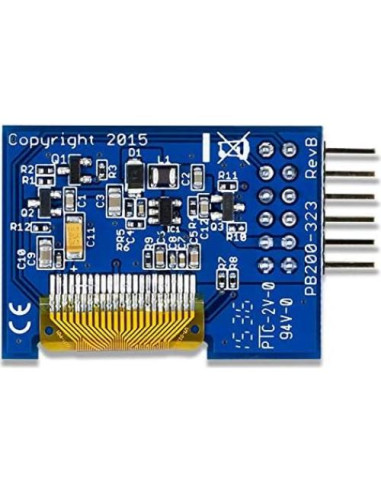

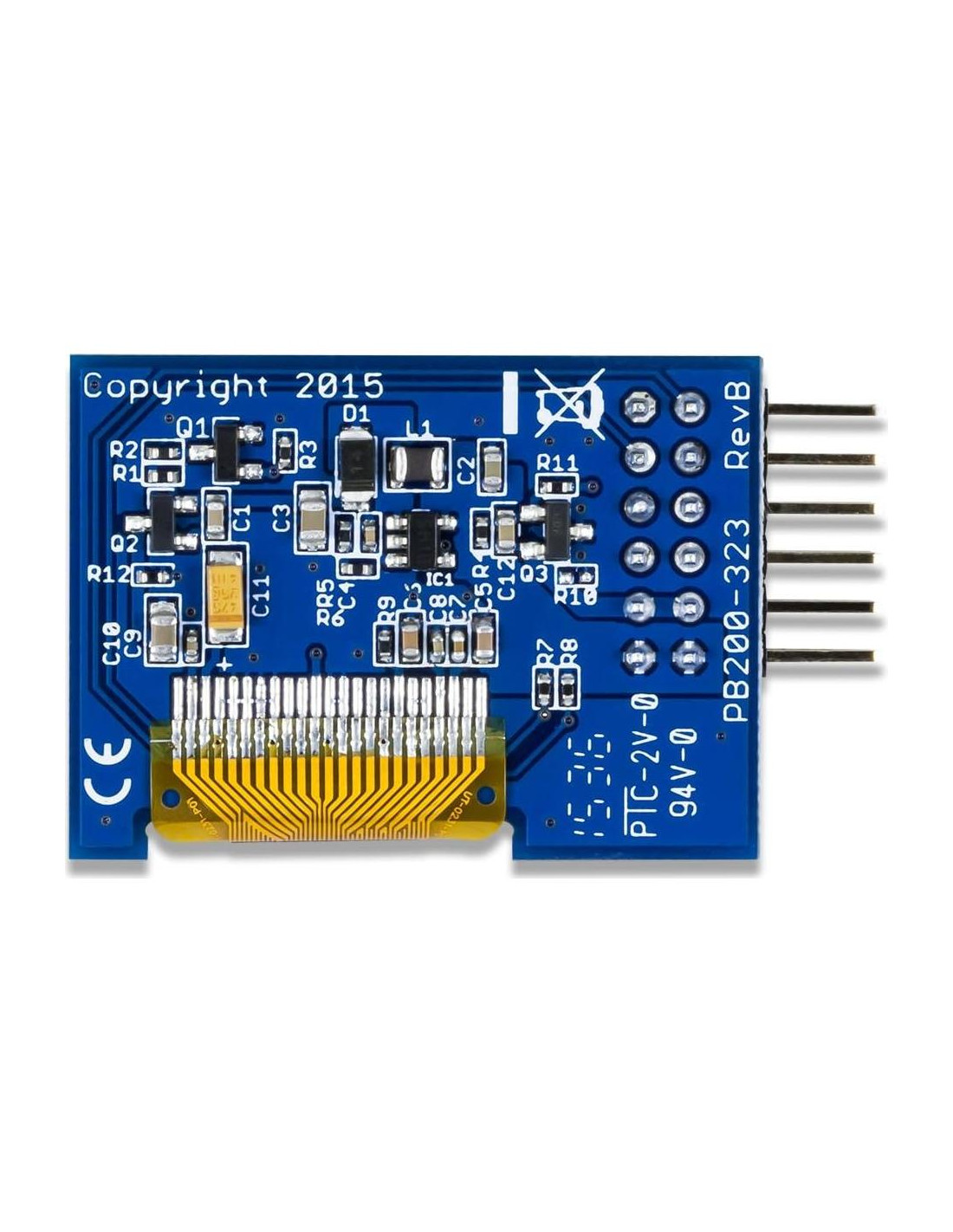

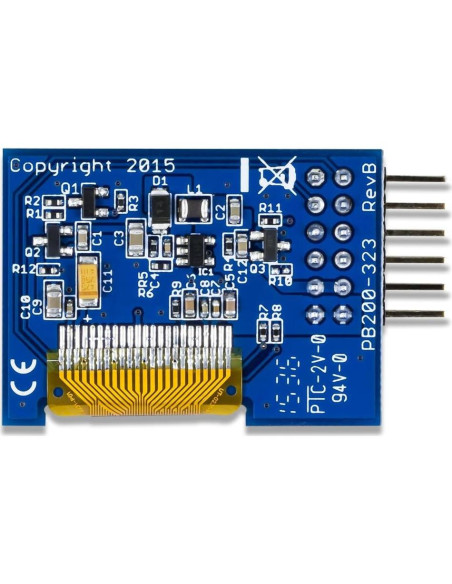

• PCB compacto para diseños flexibles (1.4" x 1.0" (3.56 x 2.54 cm))
• Conector Pmod de 12 pines con interfaz SPI
• Biblioteca y ejemplos en el Centro de Recursos de Digilent

Especificaciones técnicas

• Fabricante: Digilent
• Número de modelo del artículo: 410-323
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 5.08 cm, Alto: 7.62 cm, Profundidad: 2.54 cm
