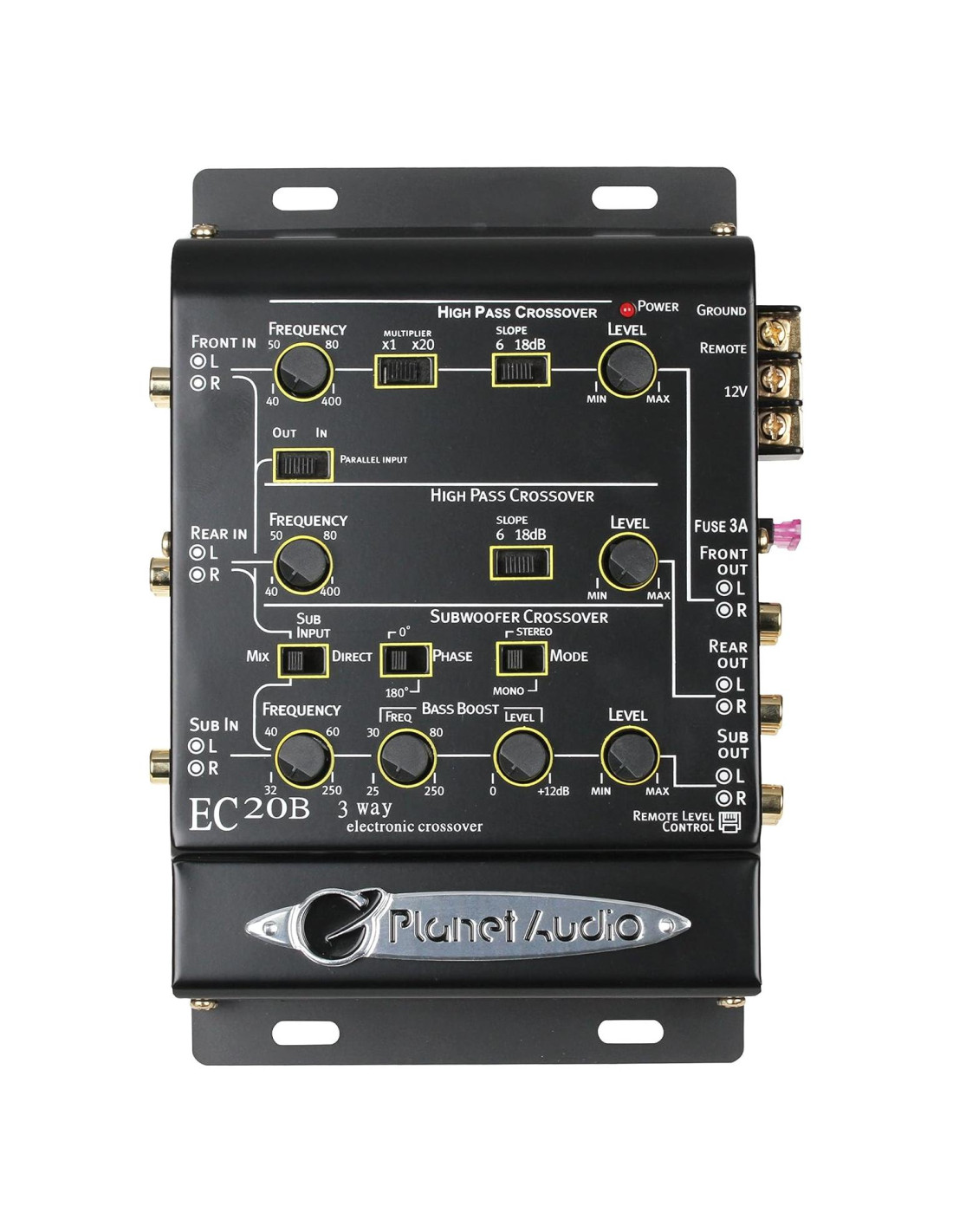

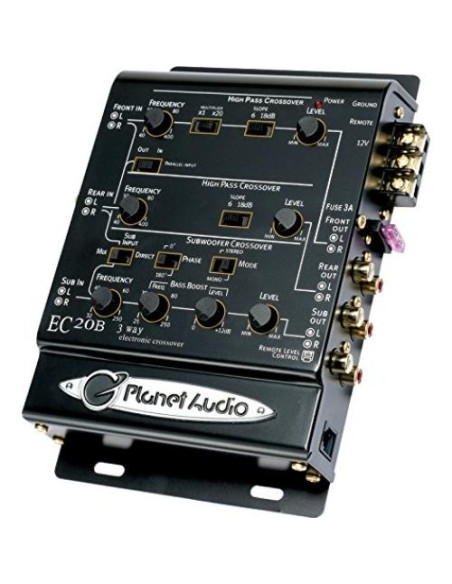

Crossover Electrónico Planet Audio EC20B 3 Vías Ajustable

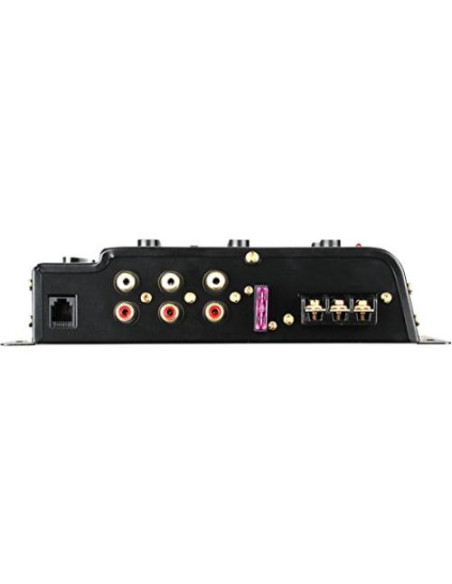

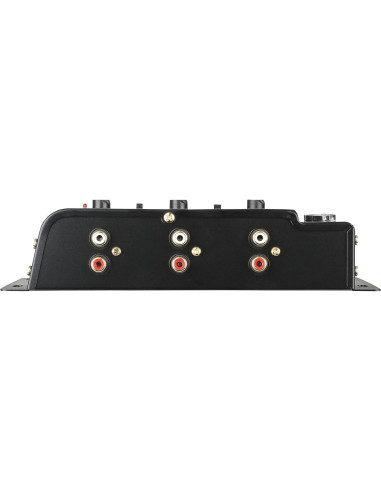

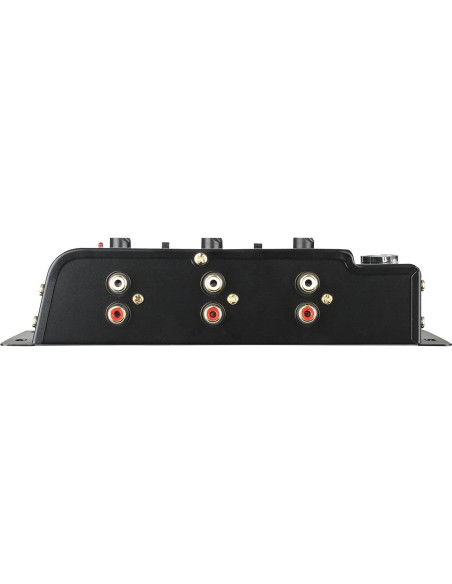

Ver más grande Cómo se utiliza un crossover El crossover electrónico de tres vías Planet Audio EC20B es un procesador de señal de alta fidelidad que te permite personalizar la salida de bajo nivel de tu fuente de entrada (una radio de coche), para que la señal pueda ser aplicada a un amplificador o amplificadores como parte de un sistema de audio móvil de dos o tres vías. Está destinado para su uso en un sistema de audio de coche que incluye amplificadores en la ruta de señal después del crossover, y proporciona salidas de bajo nivel frontales, traseras y de subwoofer a través de conectores RCA. Selección de Entrada Paralela El EC20B está optimizado para unidades principales que proporcionan salidas para canales Front (UR), Rear (UR) y Subwoofer (UR). Pero, ¿qué pasa si tu unidad principal solo proporciona un par de salidas estéreo (UR)? Al configurar el control de selección de entrada paralela en Salida, la señal aplicada a las entradas Front (UR) del EC20B también se dirigirá al canal trasero. Esto elimina la necesidad de adaptadores Y externos, que a veces pueden agregar ruido al sistema. Ahora puedes proporcionar procesamiento personalizado al canal trasero independientemente de los ajustes que apliques al frente. Especificaciones Rangos de frecuencia central del crossover: Frontal (pasa alto) - 40-400Hz o 800Hz-8kHz; Trasero (pasa alto) - 40-400Hz; Subwoofer (pasa bajo) - 32-250Hz Pendiente del crossover, frontal y trasero: seleccionable 6dB/octava o 18dB/octava Pendiente del crossover, canal sub: 18dB/octava Rango de frecuencia central de refuerzo de graves: 25-250Hz Ajuste del nivel de refuerzo de graves: 0-+12dB Relación señal-ruido: 110dB THD: 0.01% Separación de canales: 80dB Impedancia de entrada: 20kOhms Impedancia de salida: 100 Ohms Ganancia de salida: 1:2 (+6dB) Fuente de alimentación: tipo PWM Voltaje de salida: 8V máximo Dimensiones (An x Pr x Al): 13.02 cm x 20.96 cm x 4.45 cm (5-1/8" x 8-1/4" x 1-3/4") Multiplicador de Frecuencia de Crossover del Canal Frontal Al proporcionar una forma para que selecciones una frecuencia de un rango de Medios/Altos o un rango de Tweeter para el crossover del canal frontal, te damos la opción de usar este crossover en diferentes aplicaciones. Por ejemplo, puedes usar el canal frontal como un canal de Tweeter estéreo configurando el Multiplicador de Frecuencia de Crossover en el rango más alto de 800Hz-8kHz, y el canal trasero puede servir como el canal de Medios/Altos, para un sistema estéreo de tres vías. O podrías crear un sistema de cuatro canales, con los canales frontal y trasero reproduciendo los Medios/Altos. Opción de Mezcla de Entrada de Subwoofer Muchas unidades principales también carecen de una salida de canal de subwoofer. En esta situación, al configurar el control de Entrada de Sub en Mezcla, los controles del canal sub del EC20B recibirán una mezcla de L Frontal/Trasero al Canal Izquierdo del Subwoofer y una mezcla de R Frontal/Trasero al Canal Derecho del Subwoofer. Esto elimina la necesidad de adaptadores Y externos y dispositivos mezcladores. Conexiones de Entrada, Salida, Remota y de Alimentación Ver más grande Conexiones de Entrada, Salida, Remota y de Alimentación LED de alimentación Entradas L/R Front y Rear: Conecta las salidas de tus unidades principales a estas conexiones y asegúrate de colocar el selector de Entrada Paralela en la posición de Entrada. Selector de Entrada Paralela: Si tu fuente de audio solo tiene un par de entradas RCA, colocar este interruptor en la posición de Salida permite que la fuente de señal conectada a las entradas frontales también se dirija al canal trasero del EC20B. Selector de Fuente de Entrada de Sub: Si tu fuente de audio carece de una salida de canal de subwoofer, colocar este interruptor en la posición de Mezcla aplicará una mezcla del canal frontal y trasero de cada una de las entradas izquierda y derecha a la entrada del canal sub del EC20B. Entrada de Canal de Subwoofer: Conecta el canal de subwoofer de tu unidad principal a estos conectores y coloca el selector de Entrada de Sub en la posición Directa. Si no hay salidas de canal sub disponibles, consulta "Fuente de Entrada de Sub", arriba. Terminales de +12V, Tierra y Encendido Remoto: Usa este control para seleccionar la frecuencia más alta que se enviará al canal de subwoofer. Elige una frecuencia entre 32 Hz y 250Hz. Conector de Fusible: Usa solo fusibles con una clasificación de 3A. Salidas UR Front y Rear Salidas L/R de Subwoofer Conector de Control de Nivel Remoto Controles del Canal Frontal y Trasero Ver más grande Controles del Canal Frontal y Trasero Crossover Pasa Alto: Usa este control para establecer la frecuencia más baja que pasará a través del Canal Frontal (o Trasero) de tu sistema. Multiplicador de Frecuencia de Crossover Pasa Alto (solo canal frontal): Este selector establece el rango de frecuencia para el crossover pasa alto. Elige la posición x1 para el rango de 40Hz-400Hz, o x20 para el rango de 800Hz-8kHz. Pendiente de Crossover: La pendiente de crossover determina cuán rápidamente ocurre la caída en el nivel de sonido, medida en decibelios/octava, en la frecuencia seleccionada por el crossover. Una octava es igual a la mitad de la frecuencia actualmente seleccionada. Por ejemplo, si configuras el crossover en 80Hz y la pendiente en 18dB, el nivel en 40Hz será 18dB más bajo que en 80Hz. Control de Nivel de Salida: Este control te permite establecer independientemente el nivel de salida del canal.

Características destacadas

• Filtro de subwoofer - 32 Hz a 250 Hz, Entradas / Salidas - Frontal, trasero y subwoofer
• Tipo de crossover - 3 vías, pendiente - 6 / 18 dB
• Filtro pasa alto - Variable / 40 a 8 kHz
• Nivel de refuerzo de graves - Variable / 0 a 12 dB, Frecuencia de refuerzo de graves - Variable / 25 Hz a 250 Hz
• Fase de subwoofer - Conmutables / 0 o 180 grados
• Voltaje de entrada máximo - 4.5 voltios, Voltaje de salida máximo - 8 voltios
• Respuesta de frecuencia - 10 Hz a 20 kHz
• Relación señal-ruido - 110 dB, Separación de canales - 80 dB, THD - 0.010%
• Planet Audio proporciona una poderosa garantía de distribuidor en línea de 1 año, siempre que la compra se realice a través de Amazon.com. Recomendamos encarecidamente la instalación profesional de este producto para garantizar un funcionamiento adecuado y seguro

Modelo de esta publicación

• Estilo: Crossover Electrónico

Especificaciones técnicas

• Estilo: Crossover Electrónico
• Baterías: 1 batería de 12V requerida.
• Fabricante: Planet Audio
• País de origen: China
• Número de modelo del artículo: EC20B
• Está descontinuado por el fabricante: No
• Peso: 1.07 kg
• Dimensiones: Ancho: 12.95 cm, Alto: 20.57 cm, Profundidad: 4.57 cm
